Devis de testeur d'étanchéité : ce qu'un industriel doit comparer

💡 L'essentiel à retenir :

• Deux devis de testeur d'étanchéité au même prix facial peuvent générer un coût total de possession deux fois supérieur si la méthode de test, les conditions d'essai et le périmètre outillage ne sont pas alignés dès le départ.
• Un taux de fuite exprimé en mbar·L/s et un autre en sccm ne se comparent pas directement sans connaître la température et la pression de référence : exiger l'unité, les conditions d'essai et le critère d'acceptation dans chaque devis.
• La méthode de test (chute de pression, débit massique, hélium, accumulation) doit être justifiée par la sensibilité requise et le volume interne de la pièce ; un fournisseur qui ne demande pas ces données ne peut pas chiffrer correctement.
• Le périmètre du devis doit détailler explicitement l'outillage (bouchons, raccords, fixturing), les consommables (gaz, joints), l'intégration ligne, les recettes et les interverrouillages de sécurité, faute de quoi ces postes reviendront en avenant.
• Un devis sans jalons FAT/SAT, sans plan de maintenance et sans engagement sur le MTBF/MTTR transfère le risque de disponibilité de ligne entièrement à l'acheteur.
• La matrice de scoring pondéré présentée dans cet article permet de trancher entre deux offres proches sur la base de critères objectifs et d'éliminer en amont les devis incomplets avant toute analyse détaillée.

Recevoir deux devis pour un testeur d'étanchéité et les comparer ligne à ligne est rarement possible sans un travail préalable d'alignement de périmètre. Les fournisseurs ne partent pas des mêmes hypothèses : l'un chiffre un instrument seul, l'autre intègre l'outillage ; l'un annonce une sensibilité en conditions idéales de laboratoire, l'autre en conditions de production réelles. Résultat : un écart de prix apparent de 20 % peut s'inverser une fois l'outillage, les consommables et la maintenance réintégrés. Cet article fournit une méthode structurée pour cadrer sa consultation, lire chaque poste du devis, et prendre une décision sur la base de critères techniques et économiques vérifiables.

Un devis de testeur d'étanchéité ne peut être pertinent que si le fournisseur dispose d'un cahier des charges précis. Sans ces données, chaque fournisseur fait ses propres hypothèses, et la comparaison devient impossible. Communiquer les bonnes informations en amont réduit les allers-retours, limite les zones grises et évite les avenants en cours de projet.

Le temps de cycle visé (en secondes) et le takt time de la ligne conditionnent directement le choix de la méthode et la conception du poste. Une cadence de 20 pièces par heure n'impose pas les mêmes contraintes qu'une cadence de 300 pièces par heure. Préciser également :

• La plage de température ambiante sur le site (atelier non climatisé à variation de ±10 °C, salle blanche à température régulée, etc.).
• Le niveau de bruit de fond pneumatique (présence de fuites parasites, vibrations de ligne, flux d'air).
• Les exigences de traçabilité (enregistrement pièce par pièce, liaison MES/ERP, code-barres ou RFID).
• Les contraintes de sécurité machine (présence d'un robot de chargement, zone ATEX, pression d'épreuve supérieure à 10 bar).
• Le nombre de références à tester et la fréquence de changeover prévue.

Ces informations permettent au fournisseur de dimensionner le système de compensation thermique, de justifier le temps de stabilisation et de chiffrer l'intégration correctement.

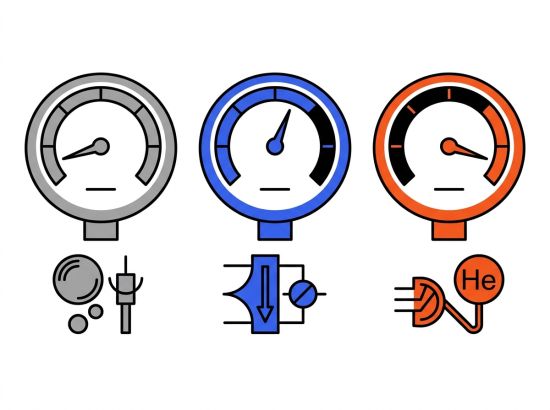

Identifier la méthode proposée dans un devis est la première lecture à effectuer. Deux offres qui annoncent toutes deux un « test d'étanchéité » peuvent reposer sur des technologies radicalement différentes, avec des sensibilités, des temps de cycle et des coûts d'exploitation qui ne se comparent pas. Un fournisseur sérieux précise la méthode et justifie son choix par rapport aux données communiquées.

Le bullage immerge la pièce pressurisée dans un liquide et localise les fuites visuellement. Cette méthode est utilisée pour la recherche de fuite en développement ou en maintenance, rarement en production série, car elle est lente, génère des déchets liquides et ne produit pas de valeur quantitative exploitable par un système qualité. Le test par accumulation place la pièce dans un enceinte fermée et mesure la concentration de gaz traceur (hélium) accumulée sur une durée donnée. Il atteint des sensibilités de l'ordre de 10⁻⁶ à 10⁻⁸ mbar·L/s et convient aux pièces médico-chirurgicales, aux composants de systèmes réfrigérants ou aux boîtiers électroniques hermétiques. Les postes OPEX associés incluent le coût de l'hélium (significatif en production intensive), le système de récupération et le dimensionnement de l'enceinte. Le sniffing hélium balaye la surface externe de la pièce avec une sonde. Il localise précisément la fuite mais ne convient pas au contrôle 100 % en cadence. Le test sous vide avec traceur hélium atteint les meilleures sensibilités (10⁻¹⁰ mbar·L/s), réservé aux applications spatiales, nucléaires ou à très hautes exigences d'étanchéité.

Les performances annoncées dans un devis ne valent que si elles sont assorties des conditions dans lesquelles elles ont été mesurées. Un chiffre sans contexte (température, volume, pression de test) est un chiffre non comparable. Quatre grandeurs doivent impérativement figurer dans toute offre sérieuse.

Un devis doit préciser explicitement : la pression de test (valeur absolue ou relative, en bar ou mbar), le temps de remplissage, le temps de stabilisation, le temps de mesure, et la plage de température ambiante dans laquelle la sensibilité est garantie. La sensibilité (plus petite fuite détectable de façon répétable) doit être distinguée de la limite de détection (seuil théorique en conditions optimales). La répétabilité exprime la dispersion des résultats sur une même pièce dans les mêmes conditions ; elle doit être exprimée en écart type ou en Cpk selon le contexte. L'incertitude de mesure doit respecter, selon l'application, la règle 1/4 : l'incertitude du moyen de contrôle ne doit pas dépasser 25 % de la tolérance de fuite. Un fournisseur qui ne mentionne aucune de ces grandeurs dans son devis ne sera pas en mesure de valider le système lors de la qualification.

Un testeur de production génère des données à chaque cycle. Le devis doit préciser les sorties disponibles : valeur mesurée horodatée, identifiant pièce, résultat OK/NOK, courbe de pression ou de débit si disponible, et protocole d'export (Ethernet, OPC-UA, fichier CSV, liaison directe MES). Dans les industries réglementées (pharmacie, dispositifs médicaux), un audit trail inviolable et une gestion des droits utilisateurs constituent des exigences non négociables qui alourdissent le devis mais ne peuvent être supprimées au prétexte de réduire les coûts.

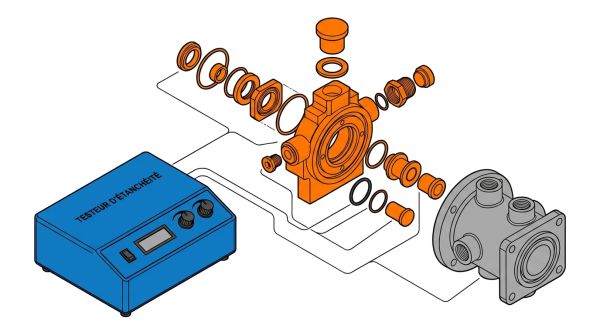

Un testeur d'étanchéité livré comme instrument standalone impose à l'acheteur de prendre en charge l'intégration dans la ligne de production. Ce périmètre représente fréquemment 20 à 40 % du coût total du projet lorsqu'il n'est pas inclus dans le devis initial. Vérifier systématiquement ce qui est exclu.

Le MTBF (temps moyen entre pannes) et le MTTR (temps moyen de réparation) permettent d'estimer la disponibilité prévisionnelle de l'équipement. Un MTBF de 8 000 heures avec un MTTR de 4 heures correspond à une disponibilité supérieure à 99,9 %, ce qui est compatible avec une ligne 3×8. Exiger dans le devis : la liste des pièces d'usure avec fréquence de remplacement recommandée, la disponibilité du stock pièces (délai de livraison), les modalités de support téléphonique et d'intervention sur site, et les engagements SLA. Un contrat de maintenance préventive annuel représente généralement 3 à 8 % du prix d'achat du testeur.

La FAT (Factory Acceptance Test) se déroule chez le fournisseur avant expédition. Elle vérifie que le testeur répond aux spécifications contractuelles sur pièces étalons et dans les conditions d'essai définies. La SAT (Site Acceptance Test) confirme le bon fonctionnement après installation et intégration sur la ligne. Ces deux jalons doivent figurer avec leurs critères d'acceptation précis dans le devis. Dans les secteurs pharmaceutique et dispositifs médicaux, une qualification IQ/OQ/PQ (Installation Qualification, Operational Qualification, Performance Qualification) complète le protocole de validation. Ces documents représentent un surcoût de l'ordre de 5 à 15 % du prix de l'équipement mais conditionnent l'autorisation de mise en production dans les environnements réglementés. Les livrables documentaires minimaux à exiger dans tout devis sont : le dossier technique de l'instrument, les certificats d'étalonnage des capteurs avec traçabilité au référentiel national, le manuel opérateur et le plan de maintenance.
