Test d’étanchéité différentiel | Fonctionnement et choix

Dans quels cas le testeur d'étanchéité différentiel apporte-t-il un gain mesurable sur la ligne ?
Comment se déroule un cycle de test d'étanchéité différentiel ?
Comment convertir un signal différentiel en débit de fuite exploitable ?
Quels paramètres d'essai fixent la sensibilité et le temps de cycle ?
Comment limiter les faux rejets en production liés aux perturbations de process ?
Comment choisir entre test différentiel, chute de pression, débitmétrie, hélium et immersion ?
Quels composants d'un poste de test différentiel faut-il spécifier à l'achat ?
Comment qualifier et valider un test différentiel avant le lancement en série ?
Comment paramétrer un poste différentiel lors de la mise en service initiale ?

💡 L'essentiel à retenir :

Le test d'étanchéité différentiel mesure l'écart de pression entre une pièce sous test et une référence hermétique, ce qui élimine les dérives thermiques communes et améliore la sensibilité par rapport à la mesure absolue.
La méthode atteint des sensibilités typiques de l'ordre de 0,1 à quelques sccm selon le volume de la pièce et les conditions d'essai, ce qui la rend adaptée aux composants de faible à moyen volume en production cadencée.
Le temps de cycle complet (mise en pression + stabilisation + mesure) se situe généralement entre 5 et 30 secondes pour des pièces de quelques dizaines à quelques centaines de cm³, mais dépend fortement du volume et de la pression d'essai.
Le différentiel s'impose face à la chute de pression absolue lorsque l'environnement thermique est instable ou que les tolérances de fuite sont inférieures à 5 Pa/s ; il reste inférieur à la spectrométrie hélium pour la détection de fuites inférieures à 10⁻⁶ mbar·l/s.
La qualification du poste exige une corrélation avec un étalon de fuite calibré et une étude de répétabilité (type MSA) avant le lancement en série, selon les exigences internes ou sectorielles.
Un faux rejet sur deux en production est causé par une dérive thermique non compensée, un serrage insuffisant des obturateurs ou un temps de stabilisation trop court.

Le test d'étanchéité différentiel s'est imposé dans les lignes de production industrielle comme une réponse concrète aux limites de la mesure de pression absolue. Là où la chute de pression simple confond variation thermique et fuite réelle, la mesure différentielle isole le signal utile en comparant en temps réel la pièce testée à un volume de référence soumis aux mêmes conditions. Cet article explique le déroulé opérationnel d'un cycle différentiel, les paramètres qui en fixent la sensibilité, les variantes disponibles et les critères concrets qui guident le choix de cette méthode face aux autres testeurs d'étanchéités.

Obtenez un devis pour un testeur d'étanchéité

Dans quels cas le testeur d'étanchéité différentiel apporte-t-il un gain mesurable sur la ligne ?

Le testeur d'étanchéité différentiel produit un avantage net dans trois configurations typiques. Premièrement, lorsque l'environnement thermique de la ligne génère des fluctuations supérieures à 0,5 °C pendant le cycle de test : une variation de 1 °C sur un volume de 100 cm³ à 1 bar génère un signal parasite d'environ 330 Pa, ce qui masque des fuites de plusieurs sccm si la mesure est absolue. Deuxièmement, lorsque le temps de cycle imposé par la cadence est inférieur à 15 secondes et que le temps de stabilisation thermique est insuffisant pour une mesure absolue fiable. Troisièmement, lorsque la tolérance de fuite se situe entre 0,5 et 10 sccm sur des pièces de volume modéré (10 à 500 cm³), plage dans laquelle le rapport signal/bruit différentiel est nettement supérieur à celui d'un capteur absolu.
Les signaux qui indiquent que le différentiel est pertinent sont les suivants :

La cadence de production exige un temps de test inférieur à 20 secondes et les pièces présentent une géométrie fermée avec deux ports accessibles.
Les rejets inexpliqués sur un poste absolu existant dépassent 3 % et sont corrélés aux variations de température ambiante.
La spécification de fuite est exprimée en sccm ou Pa/s avec une tolérance inférieure à 10 sccm à une pression d'essai comprise entre 0,5 et 5 bar.
La pièce ne tolère pas de gaz traceur (risque de contamination, contrainte de propreté) et la localisation de la fuite n'est pas requise à ce stade du contrôle.

Voir nos testeurs d'étanchéités

Comment se déroule un cycle de test d'étanchéité différentiel ?

Le cycle complet se déroule en cinq étapes séquentielles. Comprendre chacune permet de paramétrer le poste de façon cohérente dès la mise au point. Ce principe de fonctionnement se retrouve sur de nombreux appareils de détection utilisés pour le contrôle d’étanchéité en environnement industriel.

Étape 1 : Remplissage et mise en pression :

Les deux volumes (pièce et référence) sont amenés simultanément à la pression d'essai via un circuit commun. La symétrie du circuit de remplissage est déterminante : toute différence de longueur ou de diamètre de tuyauterie entre les deux branches introduit un déséquilibre initial.

Étape 2 : Isolation :

Une vanne isole chaque volume. Le capteur différentiel mesure désormais l'écart entre les deux pressions. À cet instant, le signal n'est pas encore exploitable car les phénomènes d'adsorption de gaz, de relaxation élastique des joints et d'équilibration thermique génèrent un transitoire.

Étape 3: Stabilisation (temps de repos)

C'est la phase critique. Le signal différentiel dérive jusqu'à atteindre un plateau. La durée de cette phase dépend du volume, de la pression, de la nature des joints et de la masse thermique de la pièce. Elle va typiquement de 2 à 15 secondes pour des pièces plastiques ou métalliques de 50 à 300 cm³.

Étape 4 : Mesure différentielle et compensation

Le système enregistre la variation de ΔP sur une durée définie (fenêtre de mesure). Si la pièce fuit, sa pression baisse ; la référence reste stable ; le signal différentiel augmente. Une compensation de dérive thermique résiduelle peut être appliquée par le calculateur via un modèle linéaire basé sur la pente de dérive mesurée en début de fenêtre.

Étape 5 : Décision OK / NOK et purge

Le ΔP mesuré est converti en débit de fuite équivalent (sccm ou Pa·m³/s) et comparé au seuil d'acceptation. La pièce est classée OK si la valeur est inférieure au seuil, NOK dans le cas contraire. Les deux volumes sont purgés vers l'atmosphère ou vers un système de récupération gaz.

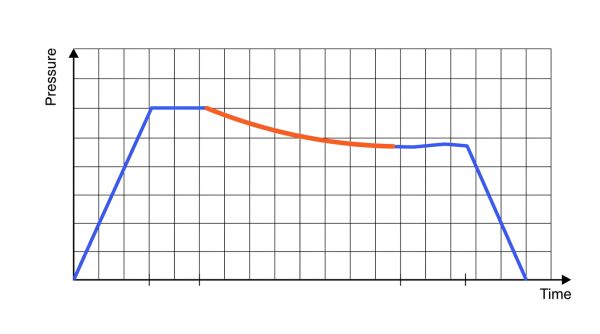

Cycle complet de test d'étanchéité différentiel

Comment convertir un signal différentiel en débit de fuite exploitable ?

La relation entre variation de pression différentielle et débit de fuite repose sur l'équation d'état des gaz. De façon générique, le débit de fuite Q en Pa·m³/s s'exprime comme le produit du volume V de la pièce par la vitesse de variation de pression dP/dt mesurée pendant la fenêtre de mesure : Q = V × (ΔP / Δt). Pour convertir ce résultat en sccm (centimètre cube par seconde aux conditions standard), on applique un facteur dépendant de la pression atmosphérique de référence et de la température de mesure.
À titre d'exemple indicatif : une pièce de 200 cm³ testée à 2 bar affichant une dérive différentielle de 5 Pa sur une fenêtre de 10 secondes correspond à un débit de fuite d'environ 0,1 sccm. Ce chiffre est donné comme ordre de grandeur et peut varier selon la température, la nature du gaz et l'étalonnage du capteur. La traçabilité de la conversion exige que le volume de la pièce soit mesuré ou calculé avec une incertitude inférieure à 5 %, et que le capteur différentiel soit étalonné avec un étalon de fuite certifié.

Quels paramètres d'essai fixent la sensibilité et le temps de cycle ?

Paramètre	Impact sur le test	Levier d'action
Pression d'essai	Une pression plus élevée amplifie le débit de fuite réel (loi de Poiseuille) et améliore la sensibilité	Augmenter dans la limite des contraintes pièce et sécurité
Temps de stabilisation	Un temps trop court intègre des transitoires non liés à la fuite ; trop long pénalise la cadence	Ajuster par essais successifs avec étalon de fuite
Fenêtre de mesure	Une fenêtre longue améliore la résolution statistique mais allonge le cycle	Fixer au minimum nécessaire pour atteindre la répétabilité cible
Résolution du capteur différentiel	Fixe le plancher de détection en Pa	Sélectionner selon la fuite à détecter et le volume pièce
Filtrage numérique	Réduit le bruit de mesure mais introduit un retard	Adapter la constante de temps au bruit de process
Compensation de dérive thermique	Corrige la pente résiduelle en début de fenêtre	Activer si la dérive mesurée sur pièce étanche dépasse 10 % du seuil
Volume de la référence	Doit être égal ou légèrement supérieur au volume pièce	Ajuster mécaniquement lors de la conception du poste

Les paramètres de réglage du poste agissent directement sur la sensibilité détectable et sur la durée du cycle.

Avant de valider les réglages, il convient de vérifier les points suivants sur pièce étanche de référence :

La dérive différentielle à blanc est inférieure à 10 % du seuil d'acceptation sur au moins 30 cycles consécutifs.
L'écart-type de répétabilité est inférieur à 5 % de la tolérance de fuite (selon les exigences internes ou sectorielles).
Le seuil d'acceptation intègre une marge de garde suffisante pour couvrir la variabilité de process (soudures, joints, montage).

Comment limiter les faux rejets en production liés aux perturbations de process ?

Les faux rejets en test d’étanchéité différentiel proviennent souvent d’un écart entre le comportement réel du poste de contrôle et les conditions prévues dans la recette de test. Avant de modifier les seuils de conformité, il faut identifier la source de perturbation : dérive thermique, temps de stabilisation trop court, défaut d’obturation, volume de référence mal ajusté, porosité matière ou vibrations de ligne. Chaque cause produit un signal reconnaissable et nécessite une correction ciblée.

Dérive thermique non compensée : le signal différentiel présente une pente systématique lors d’un test à blanc, avec une variation corrélée à la température ambiante. La correction consiste à activer la compensation algorithmique, à stabiliser la température autour du poste ou à isoler thermiquement la zone de mesure.
Temps de stabilisation insuffisant : les rejets apparaissent de manière aléatoire, sans lien avec la conformité réelle des pièces. Le réglage consiste à augmenter le temps de stabilisation par paliers de 1 à 2 secondes, puis à contrôler l’évolution du taux de rejet jusqu’à disparition du phénomène.
Serrage insuffisant des obturateurs : la fuite provient de l’interface entre la pièce et l’outillage, plutôt que de la pièce elle-même. Le diagnostic passe par un essai avec une pièce de référence étanche instrumentée sur les ports, afin de confirmer la tenue des obturateurs et des joints de contact.
Volume de référence mal ajusté : un écart supérieur à 5 % entre le volume de la pièce et le volume de référence peut amplifier les déséquilibres lors des variations de température. La correction repose sur un ajustement mécanique du volume mort de la référence.
Porosité des matériaux : les pièces en fonte ou en polymère poreux peuvent générer un signal différentiel progressif, même sans fuite macroscopique. La réduction des faux rejets peut passer par un temps de repos plus long, une adaptation de la recette ou une modification du procédé de fabrication, comme l’imprégnation.
Bruit vibratoire de la ligne : les vibrations d’équipements voisins peuvent se transmettre au poste et créer du bruit sur le capteur différentiel. L’ajout d’une isolation anti-vibratoire sur le bâti, les fixations ou la table de mesure permet de stabiliser le signal.

La réduction des faux rejets repose donc sur une analyse du signal avant toute modification des seuils. Un seuil élargi sans diagnostic peut masquer une dérive de process ou laisser passer des pièces non conformes.

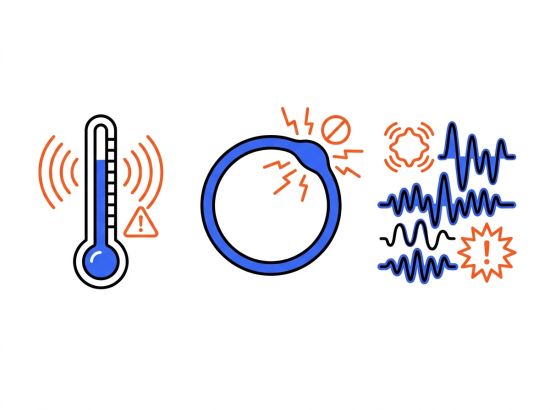

Causes des faux rejets en test d'étanchéité

Comment choisir entre test différentiel, chute de pression, débitmétrie, hélium et immersion ?

Méthode	Sensibilité typique	Avantages	Limites
Différentiel	0,1 à 10 sccm	Immunité thermique partielle, intégration ligne aisée, pas de gaz traceur	Ne localise pas la fuite, limité sur grands volumes
Chute de pression absolue	1 à 100 sccm	Simplicité, faible coût	Très sensible aux dérives thermiques
Débitmétrie massique	0,5 à 500 sccm	Mesure directe du débit, résultat en sccm sans conversion	Temps de cycle plus long, coût capteur élevé
Spectrométrie hélium	10⁻⁹ à 10⁻⁶ mbar·l/s	Sensibilité maximale, localisation possible	Coût élevé, gaz traceur spécifique, temps de cycle long
Immersion / bullage	Fuites visibles uniquement	Localisation visuelle de la fuite	Non quantitatif, risque de contamination pièce

Méthode : Différentiel
Sensibilité typique	0,1 à 10 sccm
Avantages	Immunité thermique partielle, intégration ligne aisée, pas de gaz traceur
Limites	Ne localise pas la fuite, limité sur grands volumes

Méthode : Chute de pression absolue
Sensibilité typique	1 à 100 sccm
Avantages	Simplicité, faible coût
Limites	Très sensible aux dérives thermiques

Méthode : Débitmétrie massique
Sensibilité typique	0,5 à 500 sccm
Avantages	Mesure directe du débit, résultat en sccm sans conversion
Limites	Temps de cycle plus long, coût capteur élevé

Méthode : Spectrométrie hélium
Sensibilité typique	10⁻⁹ à 10⁻⁶ mbar·l/s
Avantages	Sensibilité maximale, localisation possible
Limites	Coût élevé, gaz traceur spécifique, temps de cycle long

Méthode : Immersion / bullage
Sensibilité typique	Fuites visibles uniquement
Avantages	Localisation visuelle de la fuite
Limites	Non quantitatif, risque de contamination pièce

Le choix de la méthode dépend du niveau de sensibilité attendu, du volume de la pièce, du temps de cycle disponible, de l’environnement de production et du besoin de localiser la fuite. L’arbitrage se fait à partir de plusieurs critères techniques :

lorsque la sensibilité requise est inférieure à 10⁻⁶ mbar·l/s, la spectrométrie hélium constitue la méthode à retenir ;
lorsque la pièce doit rester sèche et propre et que la fuite tolérée est supérieure à 0,1 sccm, le test différentiel ou la débitmétrie massique répond au besoin ;
lorsque le volume de la pièce dépasse 5 litres et que le temps de cycle est supérieur à 30 secondes, la débitmétrie massique apporte une mesure plus stable ;
lorsque l’environnement thermique est contrôlé à mieux que ±0,2 °C et que le coût du poste constitue la contrainte principale, la chute de pression absolue reste adaptée ;
lorsque la localisation de la fuite est requise en production, l’immersion ou la spectrométrie hélium avec sonde balayante permet d’identifier la zone de défaut.

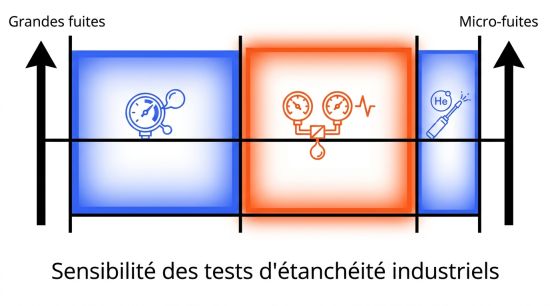

Sensibilité des tests d'étanchéité industriels

Quels composants d'un poste de test différentiel faut-il spécifier à l'achat ?

Le capteur différentiel constitue le cœur du poste. Sa plage de mesure doit couvrir le signal attendu avec un rapport d'au moins 10:1 entre la pleine échelle et le seuil d'acceptation. Sa résolution doit rester inférieure à 10 % du seuil d'acceptation le plus bas. Sa stabilité thermique doit être vérifiée entre 15 et 35 °C, car une dérive de zéro supérieure à 0,5 Pa/°C réduit la sensibilité utile.

Les points à spécifier dans le cahier des charges sont :

la plage de mesure et la résolution du capteur ;
la dérive zéro en fonction de la température ;
la répétabilité de la régulation de pression, avec un écart maximal de ±0,5 % entre cycles ;
le temps de fermeture des vannes d'isolation, avec une dispersion inférieure à 50 ms ;
la pression de contact minimale sur les joints d'obturation ;
le matériau des joints selon le gaz d'essai ;
la durabilité attendue des joints, entre 500 000 et 2 000 000 cycles selon l'élastomère.

La solution retenue doit aussi couvrir les besoins de traçabilité et de maintenance : export des résultats avec horodatage, identifiant pièce et valeur mesurée, étalonnage in situ avec étalon de fuite traçable, et journalisation des dérives de zéro pour détecter l’usure des joints ou la dégradation du capteur.

Comment qualifier et valider un test différentiel avant le lancement en série ?

La validation du poste de test avant série suit un plan d'action structuré en six étapes.

Étape 1 : Définition des critères d'acceptation :

Le seuil NOK est fixé à partir de la spécification de fuite produit, avec une marge de garde de 20 à 30 % pour absorber la variabilité du procédé.
Étape 2 : Corrélation avec un étalon de fuite :

Un étalon de fuite calibré (débit connu à ±5 % d'incertitude) est connecté sur une pièce étanche. Le poste doit mesurer la valeur de fuite étalon avec un écart inférieur à 10 % sur 30 mesures consécutives.
Étape 3 : Étude de répétabilité (type MSA / R&R) :

On mesure un ensemble de pièces de référence (étanches, fuyardes, limites) sur plusieurs opérateurs et plusieurs cycles. Le rapport de discrimination doit permettre de distinguer au minimum 5 catégories de niveaux de fuite dans la plage de tolérance.
Étape 4 : Évaluation de la capabilité :

Sur un échantillon représentatif de la production, le Cg et Cgk du moyen de mesure sont calculés selon les exigences internes ou sectorielles. Une valeur de Cgk inférieure à 1,33 conduit à revoir les paramètres du poste.
Étape 5 : Gestion des incertitudes :

Les sources d'incertitude (étalonnage capteur, volume pièce, température, étalon de fuite) sont budgétisées. L'incertitude élargie totale doit rester inférieure à 25 % du seuil d'acceptation.
Étape 6 : Documentation et archivage :

Le dossier de validation contient les plans de câblage du poste, les certificats d'étalonnage des capteurs et des étalons de fuite, les résultats des études de répétabilité et de capabilité, et le plan de surveillance en production (fréquence de contrôle de l'étalon de fuite, fréquence de remplacement des joints d'obturation).

Comment paramétrer un poste différentiel lors de la mise en service initiale ?

Le paramétrage initial suit une procédure itérative en cinq étapes, applicable quelle que soit l'application.

1. Démarrer avec une pression d'essai égale à 50 % de la pression de service de la pièce, ou à 1 bar si aucune contrainte n'existe. Augmenter si la sensibilité mesurée avec l'étalon de fuite est insuffisante.
2. Fixer le temps de stabilisation à 10 secondes en première approche. Mesurer la dérive différentielle sur pièce étanche. Si la dérive est supérieure à 20 % du seuil d'acceptation, augmenter par paliers de 2 secondes.
3. Fixer la fenêtre de mesure à 5 secondes. Calculer la résolution effective (signal étalon de fuite / bruit de mesure). Si le rapport signal/bruit est inférieur à 5, augmenter la fenêtre à 10 secondes ou réduire la pression de test.
4. Activer la compensation de dérive thermique et vérifier que le signal à blanc résiduel est inférieur à 10 % du seuil.
5. Fixer le seuil NOK à 80 % de la valeur de fuite limite spécifiée pour conserver une marge de garde, puis valider par l'étude R&R décrite ci-dessus.
Les plages de paramètres typiques rencontrées en production (à titre indicatif) sont les suivantes : pression d'essai de 0,5 à 6 bar pour la grande majorité des applications fluidiques industrielles, temps de stabilisation de 3 à 15 secondes pour les pièces métalliques de 10 à 500 cm³, fenêtre de mesure de 3 à 10 secondes pour les mêmes pièces.
