Comment cadrer une fuite étalon pour éviter les malentendus dans le dossier ?
Pourquoi une GRR correcte ne prouve pas la justesse du système de mesure ?
Que signifie la traçabilité métrologique dans un dossier fournisseur ?
Que doit contenir un certificat d'étalonnage exploitable en industrie ?
Quelles preuves exiger sur la fuite étalon elle-même ?
Comment qualifier le laboratoire et vérifier l'accréditation ISO/IEC 17025 ?
Quelles preuves exiger sur le système de mesure et l'étude MSA ?

💡 L'essentiel à retenir :

La fuite étalon (ou standard de fuite) doit toujours être accompagnée d'un certificat d'étalonnage complet mentionnant la valeur nominale, l'incertitude de mesure élargie, le gaz utilisé, la pression et la température de référence, ainsi que la méthode employée.
La traçabilité métrologique se vérifie à travers une chaîne documentée remontant aux étalons nationaux ou internationaux : un certificat sans identification des étalons de référence du laboratoire n'est pas exploitable en audit.
L'accréditation ISO/IEC 17025 du laboratoire émetteur doit être vérifiée dans sa portée précise : un laboratoire accrédité sur d'autres grandeurs ou d'autres plages ne valide pas la mesure de fuite concernée.
Une étude GRR (Gage R&R) seule ne suffit pas à qualifier un système de mesure de fuite : elle doit être complétée par une étude de biais, de linéarité et de stabilité pour établir la capabilité de mesure réelle.
En l'absence d'historique de dérive de la fuite étalon, il est impossible d'évaluer la stabilité de l'artefact et donc la pertinence de la périodicité d'étalonnage déclarée.
Tout écart entre les conditions d'étalonnage (gaz, pression, orientation) et les conditions d'utilisation réelles invalide la comparabilité des résultats et expose à une non-conformité en audit, PPAP/FAI ou réception.

Lors d'un achat de système de détection de fuite, de testeur d’étanchéité ou d'un étalon de transfert, les responsables qualité et les acheteurs industriels font face à un risque concret : accepter une performance de mesure revendiquée sans disposer des preuves documentaires permettant de la valider. En phase de PPAP, de FAI, de réception en production ou lors d'un audit, l'absence d'un certificat d'étalonnage exploitable, d'une chaîne de traçabilité vérifiable ou d'un dossier MSA/GRR complet constitue un motif de blocage ou de litige. Cet article fournit une grille d'exigences actionnables : quels documents demander, quels critères vérifier, quels signaux d'alerte repérer, et un modèle de trame prêt à intégrer dans un cahier des charges ou un e-mail de qualification fournisseur.

Obtenez un devis pour un testeur d'étanchéité

Comment cadrer une fuite étalon pour éviter les malentendus dans le dossier ?

La terminologie varie selon les acteurs. La fuite étalon désigne un artefact physique dont le débit de fuite calibré sert de référence pour ajuster, vérifier ou étalonner un banc de détection. Le terme fuite de référence est parfois utilisé dans un sens plus large, incluant des valeurs internes non raccordées à un étalon national. L'artefact de transfert est une fuite étalon utilisée pour transférer une référence d'un laboratoire à un site de production. Ces distinctions ont des implications contractuelles directes.

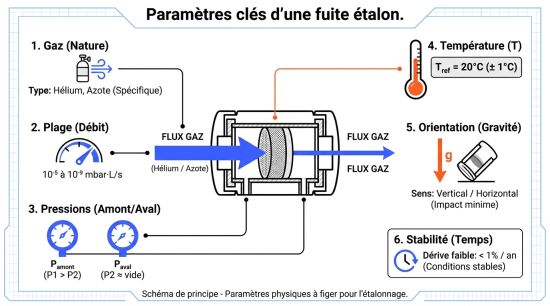

Pour cadrer le périmètre dès la commande, six paramètres doivent être figés explicitement :

Le type et la pureté du gaz de calibration utilisé lors de l'étalonnage.
La plage de débit couverte par la fuite étalon et la valeur nominale en unité définie (mol/s, Pa·m³/s, mbar·l/s, etc.).
La pression amont et la pression aval appliquées lors de l'étalonnage.
La température de référence et la tolérance associée.
L'orientation physique de la fuite étalon lors de la mesure (certains types sont sensibles à la gravité).
Le mode d'écoulement (visqueux, moléculaire) et le raccordement mécanique prévu.

Concernant les opérations sur l'artefact, trois notions se distinguent avec des conséquences différentes. L'étalonnage détermine la valeur mesurée par rapport à des étalons raccordés et produit un certificat avec incertitude. La vérification contrôle si l'artefact respecte un critère donné, sans ajustage. L'ajustage modifie l'appareil pour réduire l'erreur. Un fournisseur qui présente une "vérification" comme équivalente à un étalonnage commet une confusion préjudiciable à la validité du dossier.

Voir nos testeurs d'étanchéité

Vous êtes fournisseur de testeur d'étanchéité ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Pourquoi une GRR correcte ne prouve pas la justesse du système de mesure ?

La GRR (Gage R&R), au sens de l'AIAG MSA, quantifie deux composantes : la répétabilité (variabilité intra-opérateur) et la reproductibilité (variabilité inter-opérateurs). Elle mesure donc la dispersion du système de mesure, mais elle ne renseigne pas sur l'écart entre la valeur mesurée et la valeur vraie. Quatre compléments sont indispensables pour obtenir une qualification complète du système de mesure :

L'étude de biais compare la moyenne des mesures à la valeur de référence de la fuite étalon et révèle un décalage systématique.
L'étude de linéarité vérifie si le biais reste constant sur toute la plage de mesure ou s'il varie, ce qui est particulièrement critique pour les bancs multi-gammes.
L'étude de stabilité suit l'évolution du biais et de la dispersion dans le temps, sur plusieurs semaines ou mois.
L'évaluation de la capabilité de mesure rapporte l'incertitude totale du système à la tolérance du procédé ou au critère de conformité produit.

Une GRR peut afficher un ratio inférieur à 10 % (critère généralement admis selon l'AIAG MSA) et masquer un biais important. Cela se produit notamment quand les pièces utilisées lors de l'étude ne couvrent pas la plage réelle de production, quand les conditions d'essai diffèrent de celles de la ligne, ou quand la fuite étalon utilisée comme référence pour l'étude n'est pas raccordée métrologiquement. Dans ce cas, la GRR mesure la cohérence du système, pas sa justesse.

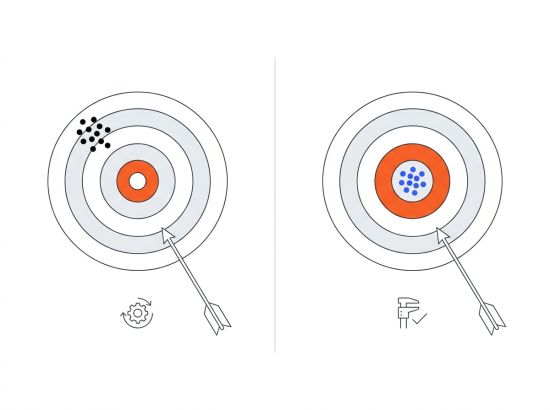

Comparatif GRR et biais sur cible de mesure.

Que signifie la traçabilité métrologique dans un dossier fournisseur ?

La traçabilité métrologique au sens du VIM (Vocabulaire International de Métrologie) est la propriété d'un résultat de mesure relié à une référence via une chaîne ininterrompue d'étalonnages, chacun contribuant à l'incertitude. Concrètement, un dossier fournisseur doit permettre de reconstituer cette chaîne :

Instrument client (banc de détection de fuite) raccordé à la fuite étalon via un protocole d'essai documenté.
Fuite étalon étalonnée par un laboratoire accrédité disposant de ses propres étalons de référence.
Étalons de référence du laboratoire raccordés à des étalons nationaux (LNE en France, PTB en Allemagne, NIST aux États-Unis, etc.) ou internationaux.
Étalons nationaux reliés au Système international d'unités (SI).

Cinq questions permettent de valider cette chaîne lors d'un audit ou d'un examen documentaire :

Quel laboratoire a réalisé l'étalonnage, et son accréditation ISO/IEC 17025 couvre-t-elle explicitement la mesure de fuite dans la plage et avec le gaz concernés ?
Quels étalons de référence ont été utilisés, et leurs propres certificats sont-ils disponibles et valides ?
Quelle est l'incertitude de mesure élargie déclarée, et à quel facteur d'élargissement correspond-elle ?
Les conditions d'étalonnage sont-elles comparables aux conditions d'utilisation sur site ?
Le certificat est-il daté et signé par une personne autorisée du laboratoire accrédité ?

La norme ISO/IEC 17025 encadre les exigences de compétence technique des laboratoires d'étalonnage. Le GUM (Guide pour l'expression de l'incertitude de mesure) fournit la méthode de calcul et d'expression de l'incertitude. Un certificat qui ne mentionne pas l'incertitude ou qui présente une incertitude sans facteur d'élargissement (k) n'est pas conforme à ces référentiels.

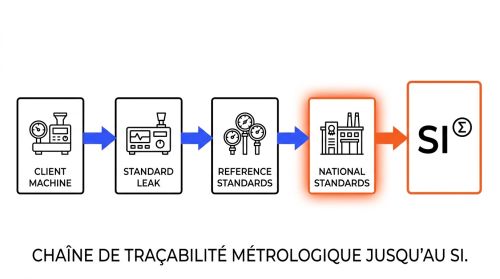

Chaîne de traçabilité métrologique jusqu'au SI.

Que doit contenir un certificat d'étalonnage exploitable en industrie ?

Un certificat d'étalonnage valide pour un usage industriel (audit, PPAP/FAI, réception) doit contenir au minimum dix éléments vérifiables.

Élément du certificat	Pourquoi c'est critique	Signal d'alerte
Identifiant unique du certificat	Assure la traçabilité documentaire et l'unicité	Absence de numéro ou de référence
Identification de la fuite étalon (modèle, numéro de série)	Lie le certificat à l'artefact physique	Identification générique sans numéro de série
Valeur nominale mesurée avec unité explicite	Base de toute décision de conformité	Valeur non mesurée, seulement nominale constructeur
Incertitude élargie avec facteur k et niveau de confiance	Permet de trancher une conformité avec règle de décision	Incertitude absente ou sans facteur k
Méthode d'étalonnage appliquée	Évalue la pertinence et la reproductibilité	Référence à une méthode interne non documentée
Conditions d'étalonnage : gaz, pression, température, orientation	Conditionne la transférabilité au poste d'essai	Conditions absentes ou incomplètes
Date d'étalonnage et date de prochaine échéance	Permet d'évaluer la validité actuelle	Date seule sans périodicité ni justification
Résultats détaillés des mesures effectuées	Permet une analyse de dérive et une vérification indépendante	Seul le résultat final est donné
Identification des étalons de référence utilisés	Permet de remonter la chaîne de traçabilité	Étalons non identifiés ou non raccordés
Signature et approbation d'une personne habilitée	Engage la responsabilité du laboratoire	Signature absente ou non rattachée à un accrédité

La transférabilité du certificat au poste d'utilisation constitue un point souvent négligé. Si le certificat a été réalisé sous azote à 1 bar absolu et que le banc de production fonctionne à l'hélium à 3 bars, les résultats ne sont pas directement comparables sans correction validée. Cette discordance expose à une non-conformité en audit sans qu'aucune erreur instrumentale n'existe.

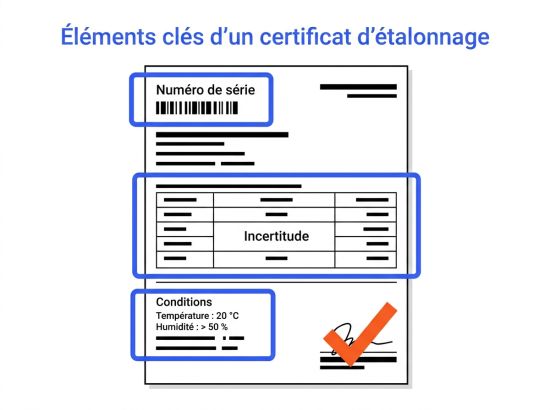

Éléments clés d'un certificat d'étalonnage.

Quelles preuves exiger sur la fuite étalon elle-même ?

La qualification d'une fuite étalon ou d'un standard de fuite repose sur trois catégories de preuves cumulatives.

Les preuves documentaires à exiger sont les suivantes :

Le certificat d'étalonnage complet conforme aux dix éléments listés ci-dessus.
L'identification physique de l'artefact : numéro de série gravé ou marqué de manière permanente.
L'état des scellés ou dispositifs de protection contre les modifications non autorisées.
L'historique d'étalonnage sur au moins deux cycles complets pour évaluer la dérive.

Les preuves techniques à exiger portent sur :

Le domaine d'utilisation validé, distinct du simple domaine de fabrication : une fuite étalon peut être fabriquée pour une plage large et n'être étalonnée que sur une sous-plage.
La dérive constatée entre deux étalonnages successifs, qui sert à justifier ou à remettre en cause la périodicité déclarée.
L'incertitude de mesure rapportée à la tolérance du procédé client.

Les preuves logistiques concernent les conditions de conservation et de transport :

Les instructions de stockage : température, humidité, position, à l'abri des vibrations.
La documentation de tout événement de transport (choc, exposition thermique) susceptible d'affecter la valeur étalonnée.
Les conditions de manipulation à respecter sur site pour préserver l'intégrité de l'artefact.

Sur la périodicité d'étalonnage, l'approche basée sur le risque prévaut sur toute règle arbitraire. La périodicité se justifie par l'historique de dérive observé, la criticité du procédé et les exigences des référentiels applicables (ISO 9001, IATF 16949). En l'absence d'historique, la périodicité déclarée par le fournisseur n'est pas étayée et doit être considérée comme provisoire.

Comment qualifier le laboratoire et vérifier l'accréditation ISO/IEC 17025 ?

L'accréditation ISO/IEC 17025 atteste de la compétence technique d'un laboratoire d'étalonnage. Elle est accordée par un organisme d'accréditation national (COFRAC en France, DAkkS en Allemagne, UKAS au Royaume-Uni) pour une portée précise définie dans le certificat d'accréditation.

Six preuves doivent être demandées au laboratoire :

La portée d'accréditation pertinente : le document officiel doit mentionner explicitement le mesurande "débit de fuite", la plage couverte, et le gaz de référence utilisé.
La méthode d'étalonnage appliquée, interne ou normative, avec son numéro de version.
L'incertitude annoncée dans la portée, qui borne l'incertitude minimale atteignable par le laboratoire.
L'identification et la traçabilité des étalons de référence du laboratoire.
Les enregistrements de contrôle des conditions environnementales (température, hygrométrie) lors des étalonnages.
Les qualifications des techniciens ayant réalisé l'étalonnage.

Six questions d'audit à poser directement au laboratoire ou au fournisseur :

Votre portée d'accréditation couvre-t-elle explicitement le débit de fuite avec le gaz et dans la plage demandés ?
Quelle méthode documentée avez-vous appliquée, et est-elle disponible pour revue ?
Comment maîtrisez-vous les conditions environnementales lors des étalonnages ?
Comment traitez-vous un résultat hors tolérance détecté lors d'un étalonnage ?
Quels sont les identifiants et la date de validité des étalons de référence utilisés ?
Comment gérez-vous les versions des méthodes et les révisions de portée ?

Le signal d'alerte le plus fréquent est un laboratoire accrédité ISO/IEC 17025 pour des grandeurs électriques ou dimensionnelles qui propose ponctuellement des étalonnages de fuites sans que cette activité figure dans sa portée d'accréditation officielle. Dans ce cas, le certificat émis ne bénéficie pas de la couverture de l'accréditation.

Quelles preuves exiger sur le système de mesure et l'étude MSA ?

Le dossier MSA (Measurement System Analysis) constitue la preuve que le système de mesure a été évalué dans des conditions représentatives.

Son contenu minimal comprend :

Le plan d'étude : nombre d'opérateurs, nombre de pièces ou de fuites étalons utilisées, nombre de répétitions, conditions d'essai.
Les résultats bruts des mesures et les calculs des composantes de variance.
La conclusion chiffrée avec le ratio GRR rapporté à la tolérance ou à la variation du procédé, et la décision d'acceptation selon le critère applicable (généralement 10 % ou 30 % selon l'AIAG MSA).
La description des conditions lors de l'étude : opérateur, équipement, date, gaz, pression.

Test MSA	Ce que cela couvre	Ce que cela ne couvre pas
GRR répétabilité / reproductibilité	Dispersion du système de mesure	Biais par rapport à la valeur vraie
Étude de biais	Écart systématique à une valeur de référence	Variabilité du système
Étude de linéarité	Variation du biais sur la plage de mesure	Comportement en dehors des points testés
Étude de stabilité	Évolution du biais et de la dispersion dans le temps	Dérives rapides intra-journalières non surveillées

Les compléments (biais, linéarité, stabilité) sont à demander systématiquement dès que le procédé est critique (IATF 16949, classe de conformité sévère) ou que la fuite étalon couvre une plage étendue. Une GRR réalisée avec une seule fuite étalon centrée sur la plage ne détecte pas une non-linéarité aux extrémités.
