Test d’étanchéité par chute de pression : principe et applications

💡 L'essentiel à retenir :

Le test d'étanchéité par chute de pression consiste à pressuriser une pièce ou un sous-ensemble avec un gaz (air sec, azote), à isoler le circuit, puis à surveiller l'évolution de la pression sur une fenêtre de mesure définie à l’aide d’un testeur d’étanchéité. Toute décroissance au-delà du seuil de rejet révèle la présence d'une fuite. Cette méthode, aussi appelée pressure decay, s'intègre directement sur des cadences industrielles allant de 5 à plus de 60 cycles par heure, sans consommable ni gaz traceur coûteux. Cet article détaille le cycle de test pas-à-pas, la physique qui relie une chute de pression à un débit de fuite équivalent, les paramètres de réglage, les compensations à appliquer et les cas où une méthode alternative s'impose.

Le pressure decay répond au besoin lorsque trois conditions sont réunies. La pièce testée est rigide ou peu déformable (métal, plastique rigide, verre), le gaz d'essai peut être introduit sous pression sans risque de contamination du produit, et le seuil de fuite requis reste supérieur à quelques dixièmes de mbar·l/s. En dessous de 10⁻³ mbar·l/s, la méthode devient difficile à fiabiliser sans instrumentation très sensible et sans environnement thermostaté. La méthode convient particulièrement lorsque la cadence de production impose des cycles courts (2 à 30 secondes), que la pièce ne peut pas être immergée (risque de contamination ou de corrosion), et que la traçabilité numérique des résultats est requise. En revanche, elle devient piégeuse sur les pièces souples (joints torique surdimensionnés, seringues à piston libre, emballages flexibles) et sur les pièces à très grand volume où la sensibilité devient insuffisante à pression fixe.

Le cycle standard comprend quatre phases séquentielles. Pendant la pressurisation, la source de gaz remplit la pièce jusqu'à la pression de test cible (typiquement entre 100 mbar et 10 bar selon l'application). Une fois la pression atteinte, la valve d'alimentation se ferme : la pièce est isolée. La phase de stabilisation permet au gaz de se refroidir après l'échauffement par compression et à la structure de se stabiliser mécaniquement. Pendant la fenêtre de mesure, le capteur de pression différentiel ou absolu enregistre l'évolution de la pression sur une durée définie. La phase de décision compare la chute mesurée (ΔP) au seuil de rejet paramétré : si ΔP est inférieur au seuil, la pièce est acceptée (OK) ; si ΔP dépasse le seuil, elle est rejetée (NOK).

Le schéma fonctionnel du cycle se décrit ainsi :

• Phase 1 – Pressurisation : la valve d'alimentation s'ouvre, la pression monte de 0 (ou de la pression ambiante) jusqu'à Ptest. Le débit de remplissage détermine la durée de cette phase, généralement 0,5 à 5 secondes. Points critiques : vérifier l'absence de fuite au raccordement avant fermeture de la valve.

• Phase 2 – Stabilisation : la valve d'alimentation se ferme. La pression chute légèrement du fait du refroidissement du gaz comprimé (effet thermique). Cette chute naturelle doit se stabiliser avant que la fenêtre de mesure commence. Durée typique : 2 à 15 secondes pour des pièces rigides de faible volume (< 100 cm³) ; 10 à 60 secondes pour des pièces volumineuses ou à parois épaisses. Toute entrée en mesure trop tôt génère des faux rejets systématiques.
• Phase 3 – Mesure : le capteur acquiert la pression en continu. La différence ΔP entre le début et la fin de la fenêtre constitue le résultat brut. Un filtre numérique (smoothing) lisse les parasites électriques sans masquer la tendance. Durée recommandée : 2 à 10 secondes, selon la sensibilité requise et la cadence.
• Phase 4 – Décision et dépressurisation : le contrôleur compare ΔP au seuil, enregistre le résultat (date, heure, pression initiale, ΔP, T°C ambiante), puis ouvre la valve d'échappement pour dépressuriser la pièce avant son extraction.

La loi des gaz parfaits, exprimée par la relation PV = nRT, sert de base au calcul. À volume constant, une perte de gaz par fuite entraîne une diminution de la quantité de matière présente dans le circuit. Cette variation provoque une baisse de pression mesurable par le testeur d’étanchéité.

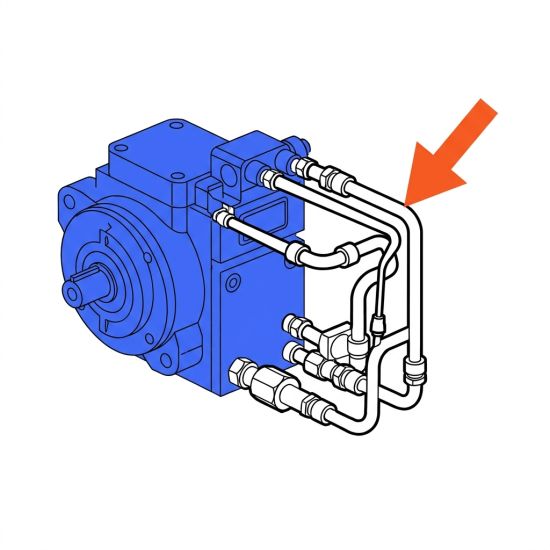

Le volume interne de la pièce ne représente qu’une partie du volume soumis à la mesure. Les tuyaux de raccordement, les valves, les raccords rapides, les joints et la chambre d’obturation s’ajoutent au volume testé. Ce volume additionnel dilue la chute de pression et réduit la sensibilité du contrôle.

La pressurisation rapide du circuit échauffe le gaz par compression adiabatique. Après l’isolement du circuit, le gaz se refroidit au contact des parois de la pièce. Ce retour thermique provoque une chute de pression qui ne correspond pas à une fuite réelle. Pour une pression de test de 500 mbar, cette baisse naturelle peut atteindre plusieurs mbar selon le matériau, l’épaisseur de paroi et le volume interne. La phase de stabilisation sert à absorber ce phénomène avant le début de la fenêtre de mesure. Sa durée doit être définie en fonction du comportement thermique de la pièce et du niveau de sensibilité recherché. La température ambiante joue aussi un rôle dans la répétabilité. Une variation entre deux postes de contrôle, deux lots ou deux moments de production peut modifier la pression mesurée. Le protocole de test doit donc préciser les conditions de température, le temps de stabilisation et les tolérances acceptées.

Les pièces en silicone, EPDM ou polyéthylène basse densité peuvent se déformer sous l’effet de la pression. Le gonflage modifie le volume interne pendant la phase de test. Après l’isolement du circuit, la matière se détend progressivement et génère une baisse de pression sans fuite réelle. Ce phénomène de relaxation mécanique complique l’interprétation du signal. Une chute de pression peut provenir d’une fuite, d’une déformation de la pièce ou d’un mélange des deux effets. Pour limiter ce biais, la pression de test doit rester compatible avec la tenue mécanique de la pièce. La stabilisation peut être prolongée de 30 à 120 secondes selon le matériau et le volume testé. Lorsque la relaxation reste trop élevée, le débitmètre massique constitue une méthode de contrôle plus adaptée. Il mesure directement le flux de fuite en régime stabilisé, sans dépendre uniquement de la baisse de pression dans le temps.

Un banc de pressure decay standard comprend une source de gaz filtrée et régulée (régulateur de précision, filtration à 5 µm minimum), une valve d'alimentation et une valve d'échappement (électrovannes à faible volume mort), un capteur de pression différentiel ou absolu (résolution 0,01 à 0,1 mbar selon le seuil visé), un module d'acquisition numérique avec filtrage programmable, et un système d'obturation de la pièce (obturateurs pneumatiques, brides, adaptateurs).

Les faux OK et les faux NOK proviennent des variations de température, de la dérive capteur, des fuites de montage ou d’un volume mort mal maîtrisé. Ces paramètres modifient la chute de pression mesurée par le testeur d’étanchéité et peuvent fausser la décision d’acceptation ou de rejet.

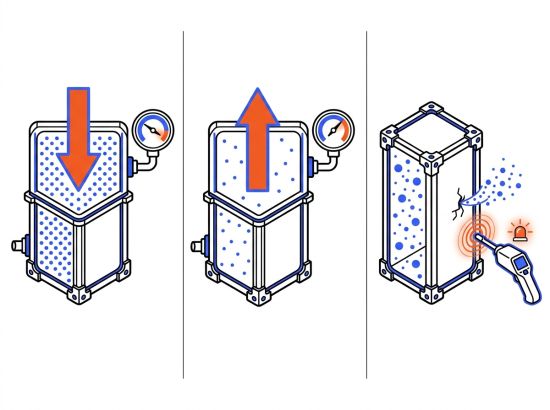

Le choix de la méthode de test d’étanchéité dépend du seuil de fuite attendu, du besoin de localiser le défaut, de la cadence de production et des contraintes de propreté de la pièce.
