Testeur d’étanchéité salle blanche

Quelles informations rassembler sur la pièce et le défaut recherché ?
Quelles contraintes de salle blanche influencent le choix du testeur ?
Quelle méthode de test d'étanchéité retenir selon votre cible de fuite ?
Quels critères de performance exiger pour sécuriser la répétabilité ?
Quelle architecture machine et quel outillage facilitent l'usage en production ?
Quelles exigences de sécurité couvrir avant toute démonstration ou mise en service ?

💡 L'essentiel à retenir :

Le choix d'un testeur d'étanchéité en salle blanche impose de qualifier la méthode de test (pression différentielle, débit massique, hélium ou hydrogène traceur) avant toute consultation fournisseur, car chaque méthode génère des contraintes d'extraction, de sécurité et de contamination spécifiques à l'environnement contrôlé.
La cible de taux de fuite se spécifie en unités normalisées (Pa·m³/s ou mbar·l/s) et conditionne directement la résolution requise du testeur, sa plage de mesure et son temps de stabilisation : ces trois paramètres figurent obligatoirement dans le cahier des charges.
Les contraintes de salle blanche (classe ISO 14644, GMP/Annexe 1 en pharma, ESD en microélectronique) se traduisent en exigences écrites sur les matériaux, les finitions, les émissions particulaires et la qualité de l'air comprimé alimentant le testeur (cadre ISO 8573-1).
La traçabilité des données de test (audit trail, gestion des droits, signatures électroniques) relève de 21 CFR Part 11 ou EU Annex 11 dès lors que les résultats sont enregistrés électroniquement dans un contexte réglementé pharma ou dispositifs médicaux.
Les livrables de qualification (protocoles IQ/OQ/PQ, certificats d'étalonnage traçables, rapport MSA/GRR, Cp/Cpk sur échantillons réels) doivent être négociés avec le fournisseur avant signature du bon de commande, pas au moment de la réception.
Un FAT documenté et un SAT sur site, avec critères d'acceptation chiffrés, protègent contre les dérives de mise en service et conditionnent la libération de l'équipement en production réglementée.

Préparer la consultation d'un fournisseur de testeur d'étanchéité pour une salle blanche sans cahier des charges structuré expose à trois risques concrets : choisir une méthode incompatible avec l'environnement contrôlé, sous-spécifier la performance métrologique, ou omettre des exigences de validation qui retarderont la mise en production. Cet article fournit les critères techniques et réglementaires à formaliser avant toute demande de devis, accompagnés d'un tableau de synthèse.

Obtenez un devis pour un testeur d'étanchéité

Quelles informations rassembler sur la pièce et le défaut recherché ?

Caractéristiques des pièces à tester

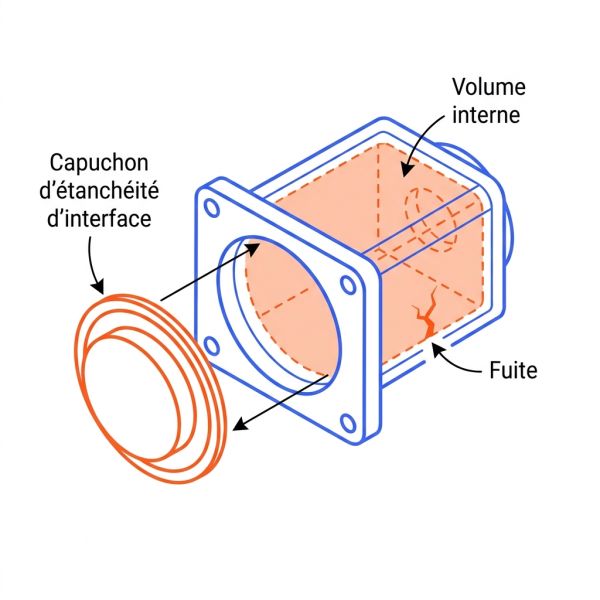

Le volume interne de la pièce détermine directement le temps de stabilisation du testeur et la méthode applicable. Une pièce de faible volume interne (quelques cm³) tolère un test rapide par chute de pression, tandis qu'un sous-ensemble de plusieurs litres exige une compensation thermique active. Le matériau conditionne la rigidité mécanique de l'enceinte et sa perméabilité intrinsèque : un corps polymère souple peut se déformer sous pression de test et fausser les résultats. Les interfaces d'obturation (raccords, bouchons, outillages de masquage) doivent être spécifiées avec le même niveau de détail que la pièce elle-même, car une fuite aux interfaces est la première cause de rejet de faux positifs en production.

Voir nos testeurs d'étanchéités

Nature du défaut et niveau de criticité qualité

Distinguer une fuite localisée (perçage, porosité) d'une perméation diffuse (matériau poreux, joint dégradé) est préalable au choix de la méthode. En dispositifs médicaux ou pharma, le niveau de criticité patient associé au défaut oriente la limite d'acceptation : un emballage de stérilisation répond à des niveaux de fuite différents d'un corps de pompe perfusable. Ces éléments se formalisent dans le plan de contrôle avant de contacter un fournisseur.

Cadence, mode de production et traçabilité attendue

La cadence de production (nombre de pièces par heure) définit le temps de cycle maximal disponible pour le test. Un test en ligne automatisé impose des contraintes de communication (signaux de déclenchement, sorties passe/rejet, export temps réel) absentes d'un test en poste manuel. Le niveau de traçabilité attendu, identifiant pièce, horodatage, paramètres de test et résultats numériques, doit être précisé dès le brief fournisseur pour éviter des reprises logicielles coûteuses.

Quelles contraintes de salle blanche influencent le choix du testeur ?

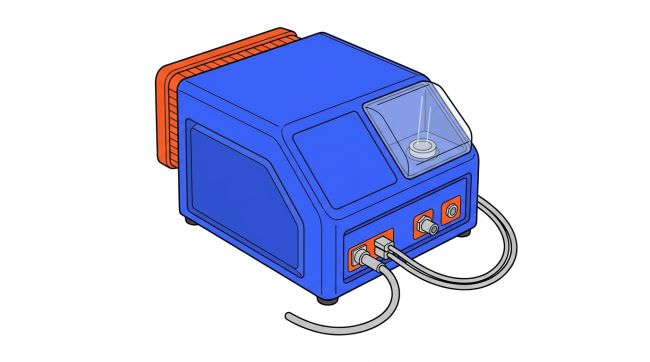

Classe ISO (ISO 14644) et impacts sur la conception

La classe ISO de la salle blanche fixe les exigences de propreté particulaire de l'environnement. Un testeur installé en zone ISO 5 (classe 100) impose des finitions de surfaces sans rétention, des déplacements d'air maîtrisés (pas de ventilation forcée non filtrée) et des connexions pneumatiques étanches pour éviter toute émission de particules. Un équipement bench-top non spécifié pour la salle blanche peut générer des turbulences locales perturbant les flux laminaires et entraîner des non-conformités d'audit environnemental.

Contraintes GMP/Annexe 1 en environnement pharmaceutique

L'Annexe 1 des BPF européennes impose des exigences de conception KNAPP sur l'équipement en zone aseptique : surfaces lisses, non poreuses, résistantes aux agents de désinfection utilisés (isopropanol, peroxyde d'hydrogène vaporisé). Le testeur doit supporter les cycles de nettoyage en place ou de décontamination sans dégradation des capteurs ni des joints internes. Ces exigences se spécifient par une liste des agents chimiques utilisés et des fréquences de nettoyage transmise au fournisseur.

Contraintes ESD en microélectronique

En salle blanche microélectronique, tout équipement au contact ou à proximité des composants sensibles doit être mis à la terre selon les prescriptions ESD du site. Les matériaux conducteurs ou dissipatifs, les câblages de mise à la terre et l'organisation du poste opérateur (tapis, bracelet) font partie des exigences à intégrer dans le cahier des charges du testeur.

Utilités propres

La qualité de l'air comprimé alimentant le testeur se spécifie selon ISO 8573-1 en termes de classe de propreté (particules, huile résiduelle, eau). Un testeur branché sur un réseau d'air comprimé non filtré en salle blanche introduit des contaminants dans la pièce testée et fausse les résultats de mesure. Le niveau sonore et l'encombrement au sol conditionnent l'intégration sans perturbation du flux de travail de l'opérateur en tenue.

Quelle méthode de test d'étanchéité retenir selon votre cible de fuite ?

Méthode	Sensibilité typique	Avantages en salle blanche	Contraintes spécifiques
Chute de pression	Modérée (10⁻³ mbar·l/s)	Pas de consommable, simple	Sensible aux variations T°/volume
Débit massique	Modérée à bonne	Temps de cycle court, robuste	Calibration régulière du capteur
Hélium (sniffing)	Très haute (10⁻⁷ mbar·l/s)	Localisation de la fuite	Extraction nécessaire, coût gaz
Hélium (vacuum)	Ultra-haute (10⁻¹⁰ mbar·l/s)	Sensibilité maximale	Pompage, volume dédié, encombrement
Hydrogène traceur	Haute (5 % H2/N2)	Sensible, gaz non inflammable à 5 %	Détection H2 recommandée, extraction
Immersion	Visuelle grossière	Simple à mettre en œuvre	Contamination fluide, incompatible cleanroom aseptique

Méthode : Chute de pression
Sensibilité typique	Modérée (10⁻³ mbar·l/s)
Avantages en salle blanche	Pas de consommable, simple
Contraintes spécifiques	Sensible aux variations T°/volume

Méthode : Débit massique
Sensibilité typique	Modérée à bonne
Avantages en salle blanche	Temps de cycle court, robuste
Contraintes spécifiques	Calibration régulière du capteur

Méthode : Hélium (sniffing)
Sensibilité typique	Très haute (10⁻⁷ mbar·l/s)
Avantages en salle blanche	Localisation de la fuite
Contraintes spécifiques	Extraction nécessaire, coût gaz

Méthode : Hélium (vacuum)
Sensibilité typique	Ultra-haute (10⁻¹⁰ mbar·l/s)
Avantages en salle blanche	Sensibilité maximale
Contraintes spécifiques	Pompage, volume dédié, encombrement

Méthode : Hydrogène traceur
Sensibilité typique	Haute (5 % H2/N2)
Avantages en salle blanche	Sensible, gaz non inflammable à 5 %
Contraintes spécifiques	Détection H2 recommandée, extraction

Méthode : Immersion
Sensibilité typique	Visuelle grossière
Avantages en salle blanche	Simple à mettre en œuvre
Contraintes spécifiques	Contamination fluide, incompatible cleanroom aseptique

Méthodes pneumatiques : chute de pression et pression différentielle

Les tests par chute de pression conviennent aux pièces rigides de volume inférieur à quelques litres, pour des cibles de fuite supérieures à 10⁻³ mbar·l/s. En salle blanche, l'absence de consommable liquide et la simplicité d'installation sont des atouts. La compensation thermique active devient impérative lorsque la température de la pièce à l'entrée du testeur varie de plus de 0,5 °C entre deux cycles consécutifs, ce qui est fréquent en production continue.

Débit massique : réduction de l'incertitude et du temps de cycle

Le test par débit massique mesure directement le flux d'air traversant la fuite en régime quasi-stationnaire. Il offre un temps de stabilisation plus court que la chute de pression pour les volumes intermédiaires et une meilleure robustesse aux micro-variations de température. Ce point de vigilance porte sur la calibration périodique du débitmètre massique, à intégrer dans le plan de métrologie du site.

Gaz traceurs hélium et hydrogène : contraintes d'extraction et de sécurité

L'hélium en mode sniffing localise la fuite sur des géométries complexes ; le mode vacuum chamber atteint les sensibilités les plus élevées pour des pièces fermées de faible volume. Dans les deux cas, une extraction dédiée est obligatoire pour éviter l'accumulation d'hélium dans la salle blanche (perturbation des détecteurs incendie à ionisation). Le mélange hydrogène 5 % / azote 95 % est non explosif à cette concentration et constitue une alternative plus économique à l'hélium, avec une sensibilité intermédiaire. Une détection H2 fixe reste recommandée par précaution.

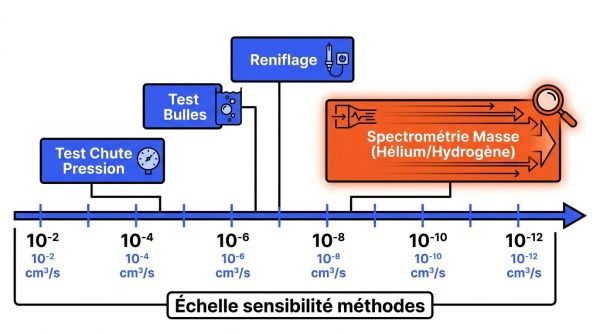

Arbre de décision méthode vs contraintes salle blanche

Pour orienter le choix avant consultation, les critères de sélection s'organisent ainsi :

Si le taux de fuite cible est supérieur à 10⁻² mbar·l/s et que la pièce est rigide, la chute de pression ou le débit massique constituent le point de départ.
Si la cible est inférieure à 10⁻⁴ mbar·l/s, l'hélium ou l'hydrogène traceur deviennent nécessaires et imposent une analyse de ventilation du local.
Si la salle blanche est aseptique (pharma, ISO 5), l'immersion est à exclure et les consommables gaz traceurs requièrent une analyse de risque contamination.
Si la cadence dépasse 200 pièces par heure, le test en ligne par débit massique avec multi-voies parallèles est à privilégier.

Quels critères de performance exiger pour sécuriser la répétabilité ?

Taux de fuite cible, résolution et incertitude

Le cahier des charges exprime le taux de fuite maximal acceptable en unités normalisées (mbar·l/s ou Pa·m³/s à température et pression de référence). La résolution du testeur doit être au moins dix fois inférieure au taux de fuite limite pour assurer une discrimination fiable des pièces conformes et non conformes. L'incertitude élargie de mesure (couvrant la répétabilité, la reproductibilité et l'étalonnage) se demande sous forme de rapport de calibration accrédité.

Temps de stabilisation, volume interne et compensation thermique

Le temps de stabilisation inclut le remplissage de la pièce, l'équilibrage thermique et la mesure proprement dite. Il se spécifie en secondes par pièce pour une température et un volume donnés. La gestion du volume mort de l'outillage de fixation (fixturing) doit être documentée, car ce volume s'ajoute à la pièce et dégrade la sensibilité. La compensation thermique active, par sonde intégrée et algorithme de correction, est une exigence à formuler explicitement en ambiance de salle blanche où les variations de température restent faibles mais réelles.

Robustesse aux variations de process

Les dérives de performance liées à la variabilité opérateur, aux fluctuations de pression d'alimentation en air comprimé et aux variations de lot matière (expansivité du polymère) se quantifient par une étude MSA de type GRR (Gauge Repeatability and Reproducibility). Cette étude se demande au fournisseur sur un échantillon représentatif de pièces (conformes, limites et non conformes) avant la réception finale. Les indices Cp et Cpk attendus pour la mesure elle-même (recommandation courante : Cp ≥ 1,67) figurent dans les critères de réception.

Quelle architecture machine et quel outillage facilitent l'usage en production ?

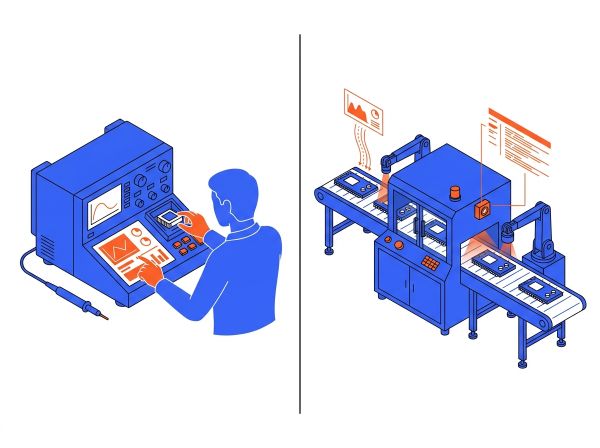

Bench-top versus intégré en ligne

Un testeur bench-top convient à des volumes de production faibles ou à des références très diversifiées nécessitant des changements fréquents d'outillage. Un testeur intégré en ligne s'impose dès que la cadence dépasse quelques dizaines de pièces par heure et que la traçabilité automatique est exigée. En salle blanche, le format en ligne impose une analyse de l'encombrement et des flux de déplacement d'air autour de l'équipement.

Outillages (fixturing)

L'outillage de fixation crée les interfaces d'étanchéité avec la pièce. Sa conception détermine la répétabilité mécanique du test. Les exigences à spécifier portent sur la force de serrage, les matériaux de joint (compatibilité chimique et propreté), la répétabilité de positionnement et le temps de changement de format (quick change) pour les lignes multi-références.

Interface opérateur, recettes et verrouillages

Les menus opérateur en salle blanche s'utilisent avec des gants, ce qui impose des boutons de grande taille, des écrans tactiles adaptés et une navigation simplifiée. La gestion des recettes (paramètres de test par référence) avec verrouillage des modifications par niveau de droits évite les erreurs de configuration en production. Un journal des modifications de recettes (même sans exigence Part 11 formelle) constitue une bonne pratique à formaliser.

Quelles exigences de sécurité couvrir avant toute démonstration ou mise en service ?

Sécurité pression et vide : protections et interverrouillages

Le testeur d'étanchéité intègre des limiteurs de pression calibrés, des soupapes de sécurité et des interverrouillages électriques empêchant le dépassement des pressions maximales admissibles des pièces testées. La procédure de mise en sécurité en cas de défaut (fermeture automatique des circuits, alarme) se documente dans le manuel et se teste lors de l'OQ.

Gaz traceurs

L'utilisation d'hélium ou d'hydrogène traceur impose une analyse de ventilation du local (débit d'extraction, seuils d'alarme). Pour l'hydrogène, même à 5 % dans l'azote (mélange non inflammable), une détection fixe H2 et une procédure de gestion des fuites accidentelles de la bouteille de gaz pur constituent des exigences HSE standard. L'analyse ATEX du local s'impose dès que du gaz traceur pur est stocké à proximité du testeur.

Conformité machine et documents HSE à demander

Les documents à demander au fournisseur avant toute mise en service comprennent : la déclaration de conformité CE (directive machines et directive basse tension), le dossier technique de la machine, la notice de sécurité traduite en français, les fiches de données de sécurité (FDS) des fluides et gaz utilisés, et, le cas échéant, le rapport d'analyse ATEX.
