💡 À retenir :

Le choix d'un testeur blister pharmaceutique se base d'abord sur la liste des défauts critiques à détecter et sur la taille de fuite cible, jamais sur une démonstration machine seule.
Un FRR élevé provient dans la majorité des cas d'un problème process (scellage instable, poussières, alignement mécanique) et non d'un capteur défaillant : agir sur le process avant de toucher aux seuils.
La MSA (Measurement System Analysis) et le Gage R&R doivent être conduits et validés avant tout ajustement de seuil, pour s'assurer que la mesure est répétable et reproductible.
La validation en contexte GMP (IQ/OQ/PQ) s'appuie obligatoirement sur des échantillons défectueux connus et des challenge tests, avec des critères d'acceptation FRR et FAR chiffrés par format.
Les golden samples et les vérifications en cours de lot constituent la colonne vertébrale du pilotage de dérive, à documenter dans l'audit trail conformément aux exigences 21 CFR Part 11.
Le pilotage conjoint du FRR, du FAR et de l'impact OEE par format et par lot permet d'arbitrer entre performance productive et niveau de contrôle qualité sans compromettre l'intégrité du conditionnement.

Choisir un testeur d’étanchéité blister en contexte pharmaceutique nécessite de concilier deux exigences : détecter les défauts critiques et maintenir un taux de faux rejets compatible avec l’OEE de la ligne. Lors d’un test d’étanchéité, un FRR trop élevé entraîne des pertes de lots, multiplie les investigations et réduit la confiance des équipes dans le système de contrôle. À l’inverse, un FRR trop faible, obtenu par un élargissement excessif des seuils, augmente le risque de laisser passer un défaut pouvant affecter la sécurité patient. Cet article présente une méthode structurée pour définir le besoin de contrôle à partir des défauts critiques, comparer les familles de technologies selon leur sensibilité aux faux rejets, identifier les critères techniques de sélection et conduire une validation GMP. Les KPI FRR, FAR et OEE servent de fil conducteur à chaque étape.

Obtenez un devis pour un testeur d'étanchéité

Quels défauts blister devez-vous détecter pour la libération de lot ?

La sélection d'un testeur blister commence par un travail documentaire, pas par un choix technologique. L'outil doit répondre à une liste de défauts précisément qualifiés, associés à un niveau de risque et à des critères d'acceptation mesurables.

Classer les défauts critiques et relier au CCI et au risque patient

La classification des défauts suit la logique critique / majeur / mineur en lien direct avec l'intégrité du conditionnement (CCI) et le risque patient. Un défaut critique est celui qui compromet la stérilité, la stabilité ou l'identification du médicament : microfissure sur opercule aluminium, pore dans la cavité thermoformée, scellage absent sur une ou plusieurs alvéoles, perforation, délamination. Ces défauts conduisent à un rejet systématique du blister. Un défaut majeur, comme un scellage partiel ou une impression illisible, appelle une analyse au cas par cas. Un défaut mineur, tel qu'un léger défaut cosmétique sans impact sur la barrière, est traçable mais non bloquant.
Relier chaque défaut à son impact sur la CCI permet de dimensionner la sensibilité requise du capteur. Une microfuite de quelques microns sur un blister aluminium-aluminium pour médicament hygroscopique n'a pas le même niveau de criticité qu'un défaut d'impression sur un blister PVC standard. Cette matrice risque-défaut oriente directement vers la famille de technologie adaptée et les seuils à fixer lors de la validation.

Voir nos testeurs d'étanchéités

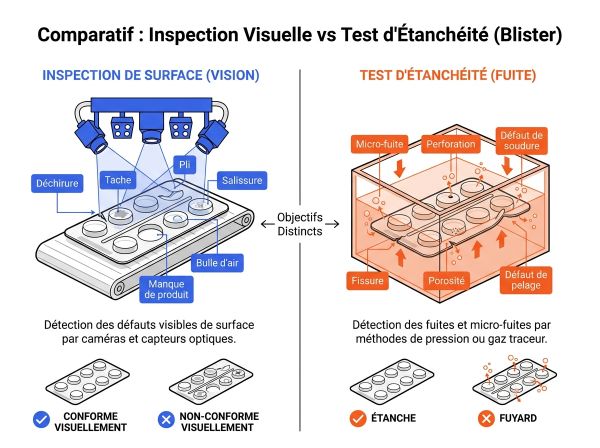

Séparer défauts visibles et défauts d'étanchéité, puis formaliser les critères

Une erreur fréquente consiste à vouloir couvrir l'ensemble des défauts avec une seule technologie. Les défauts visibles (défauts d'impression, corps étrangers, opercule mal positionné, absence de comprimé, forme aberrante) relèvent de l'inspection vision. Les défauts d'étanchéité (microfuites, scellage insuffisant non visible à l'œil) relèvent du leak test. Ces deux familles de défauts obéissent à des mécanismes de détection différents, et les confondre conduit soit à un sous-contrôle, soit à un sur-rejet.
Le cahier des charges doit formaliser, pour chaque famille de défauts : le critère de détection (taille minimale de fuite en mbar·l/s ou dimension minimale du défaut visuel en mm), le taux d'acceptation de faux négatifs (FAR) toléré et le FRR cible par format. Ces éléments constituent les spécifications fonctionnelles opposables au fournisseur lors de la FAT.

Quelles technologies limitent ou aggravent les faux rejets ?

Chaque famille technologique présente une sensibilité propre aux sources de variabilité qui génèrent des faux rejets. Cette sensibilité dépend du principe de mesure, de l'environnement de ligne et des caractéristiques des matériaux blister.

Inspection vision 2D et 3D face aux reflets et poussières aluminium

L'inspection par vision industrielle détecte les défauts de surface, d'impression, de présence et de positionnement. Elle est très efficace sur les blisters PVC transparents, mais la surface aluminium de l'opercule génère des reflets spéculaires qui saturent le capteur et provoquent des faux rejets. Les principaux leviers de stabilisation sont : un éclairage coaxial ou diffus adapté au matériau, une définition précise des régions d'intérêt (ROI) par cavité, une gestion rigoureuse de la propreté de la vitre de protection (les poussières de thermoformage sont une cause majeure de faux rejets en vision) et des tolérances de positionnement mécanique compatibles avec la résolution pixel.
La vision 3D apporte une robustesse supérieure sur les défauts de profondeur (bombement, déformation de cavité) mais augmente la complexité de réglage et le temps de cycle. Le choix entre 2D et 3D dépend directement du type de défauts inscrits dans le cahier des charges.

Leak test : méthodes, non destructif, vitesse et sensibilité FRR

Méthode	Principe	Non destructif	Sensibilité	Principales sources de FRR
Vacuum decay	Mesure de variation de pression sous vide	Oui	Moyen à élevé	Vibrations, température, temps de stabilisation insuffisant
HVLD	Détection électrique de fuite via haute tension	Oui	Très élevé	Humidité résiduelle, matériaux non conducteurs mal adaptés
Traceur hélium	Détection de gaz tracer	Oui	Très élevé	Coût, débit, purge
Pression-dépression	Variation de pression interne	Oui	Moyen	Variabilité du volume de cavité, thermoformage
Méthodes destructives (bleu de méthylène, immersion)	Test de perméation ou coloration	Non	Élevé	Échantillonnage, représentativité

Méthode : Vacuum decay
Principe	Mesure de variation de pression sous vide
Non destructif	Oui
Sensibilité	Moyen à élevé
Principales sources de FRR	Vibrations, température, temps de stabilisation insuffisant

Méthode : HVLD
Principe	Détection électrique de fuite via haute tension
Non destructif	Oui
Sensibilité	Très élevé
Principales sources de FRR	Humidité résiduelle, matériaux non conducteurs mal adaptés

Méthode : Traceur hélium
Principe	Détection de gaz tracer
Non destructif	Oui
Sensibilité	Très élevé
Principales sources de FRR	Coût, débit, purge

Méthode : Pression-dépression
Principe	Variation de pression interne
Non destructif	Oui
Sensibilité	Moyen
Principales sources de FRR	Variabilité du volume de cavité, thermoformage

Méthode : Méthodes destructives (bleu de méthylène, immersion)
Principe	Test de perméation ou coloration
Non destructif	Non
Sensibilité	Élevé
Principales sources de FRR	Échantillonnage, représentativité

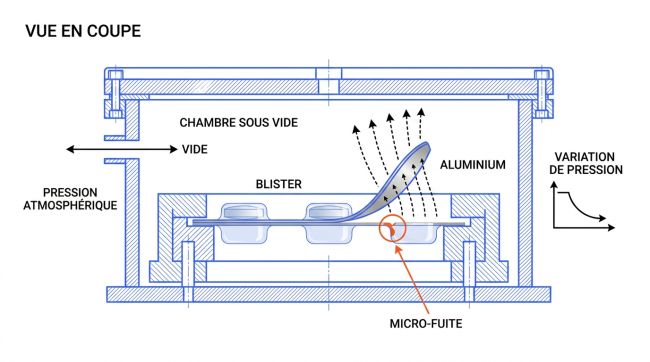

Le vacuum decay reste la méthode non destructive la plus répandue en ligne, mais le temps de stabilisation est une source majeure de FRR : si la pression dans la chambre ne se stabilise pas avant la mesure (vibrations de convoyeur, variation de température ambiante), la mesure est bruitée et génère des faux rejets. Le HVLD présente une sensibilité remarquable mais n'est pas compatible avec tous les matériaux (les blisters opaques aluminium-aluminium nécessitent une adaptation spécifique). Le traceur hélium est réservé aux formes galéniques à très haute valeur ou aux formats exigeant une limite de détection sub-micronique.

Contrôles complémentaires en ligne et rôle dans le tri des causes

Le pesage dynamique détecte les comprimés absents ou fractionnés avec une précision élevée, indépendamment des contrôles optiques. Le contrôle présence cavités par caméra ou par capteur inductif identifie les alvéoles vides. Le contrôle de forme (profil 3D) détecte les comprimés écrasés ou mal orientés. La sérialisation et le contrôle des codes 2D complètent la couverture documentaire. Combiner ces contrôles en ligne permet d'isoler les familles de défauts par canal de détection. Un rejet pesage mais non rejet vision indique une anomalie de masse sans défaut visible. Cette segmentation des causes de rejet réduit les investigations et aide à distinguer un problème process d'un problème capteur.

Quels critères techniques tranchent le choix du testeur blister ?

Une fois les défauts cibles et les familles de technologies présélectionnées, les critères techniques de ligne permettent de trancher entre les solutions compatibles.

Cadence, temps de stabilisation, mesure et impact direct sur l'OEE

Le temps de mesure du leak test est directement intégré au cycle de ligne. Un vacuum decay nécessite un temps de stabilisation incompressible : raccourcir ce temps pour gagner en cadence dégrade la répétabilité de la mesure et augmente le FRR. Il faut quantifier l'impact en estimant le rapport entre le temps de mesure, la cadence nominale et le taux de re-test acceptable. Un taux de re-test supérieur à 2 à 3 % sur un format donné représente une perte OEE significative qui justifie une investigation process avant tout autre ajustement.

Matériaux et géométries blister qui dégradent la répétabilité de la mesure

Le PVC-PVDC présente une bonne transparence et une déformation maîtrisée, favorable à la vision et au vacuum decay. L'Alu-Alu est imperméable à la lumière (vision opercule obligatoire) et présente une rigidité qui amplifie les variations de volume de cavité lors du thermoformage. L'OPA (polyamide orienté) apporte une barrière élevée mais sa surface mate réduit les reflets, favorable à la vision. Les cavités profondes (supérieures à 10 mm) amplifient les variations de volume et dégradent la répétabilité du vacuum decay. Ces caractéristiques matière doivent être documentées dans le dossier de validation pour justifier les tolérances retenues.

Exigences GMP, audit trail et 21 CFR Part 11 en intégration ligne

En contexte GMP, le testeur blister doit assurer la traçabilité complète des décisions de rejet : horodatage, identifiant de lot, identifiant de blister, valeur mesurée, seuil actif, recette utilisée et identifiant opérateur. La gestion des recettes par format doit intégrer un contrôle de version, des droits d'accès différenciés (production vs qualité) et un audit trail inviolable conforme au 21 CFR Part 11. L'intégration MES-SCADA permet d'associer les données de contrôle aux enregistrements de lot pour la libération paramétrique. Ces exigences doivent être vérifiées lors de la FAT et documentées dans le protocole IQ.

Environnement, vibrations, température et maintenance en salle propre

Les vibrations de convoyeur constituent la première cause de dérive du signal vacuum decay en ligne. Une isolation mécanique de la chambre de mesure est souvent nécessaire. Les variations de température ambiante (différentiel supérieur à 2 à 3 °C) affectent la mesure de pression et génèrent des faux rejets en début de production (ligne froide). En salle propre ISO 7 ou ISO 8, la maintenance des optiques, joints et pompes doit respecter les procédures de qualification de zone. Un plan de maintenance préventive documenté conditionne la stabilité du FRR dans le temps.

Comment réduire les faux rejets sans baisser la détection des défauts ?

La réduction du FRR suit une logique séquentielle : diagnostiquer avant d'ajuster, mesurer avant de décider, verrouiller avant de déployer.

Diagnostiquer les causes racines entre process de scellage et capteurs

Le premier réflexe face à un FRR élevé est d'élargir les seuils. C'est une erreur : cette action masque des défauts réels et ne résout pas la cause. L'analyse commence par une cartographie des rejets : le FRR est-il constant dans le lot ou augmente-t-il en fin de bobine (variation matière) ? Survient-il après un changement de format (alignement mécanique), après un arrêt (température de scellage instable) ou de façon aléatoire (poussières) ? Un FRR concentré sur certaines alvéoles pointe vers un défaut de moule ou de scellage local. Un FRR diffus sur l'ensemble du format oriente vers une dérive capteur ou une variabilité matière.

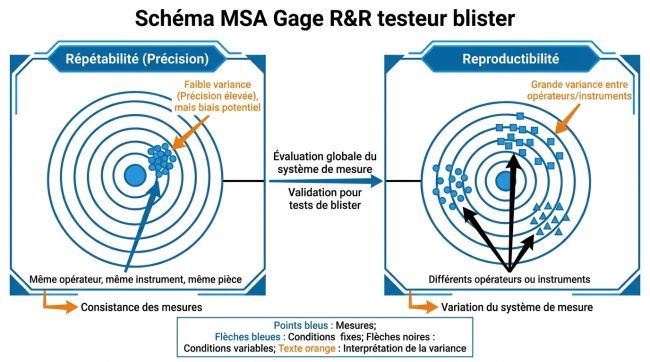

Mettre en place une MSA et un Gage R&R exploitables

Avant tout ajustement de seuil, la MSA valide que la mesure elle-même est fiable. Pour la vision, le Gage R&R évalue la répétabilité (même blister, même opérateur, même conditions) et la reproductibilité (même blister, opérateurs différents, conditions différentes). Pour le leak test, l'étude porte sur la stabilité du signal sur des blisters de référence conformes et sur des blisters défectueux connus. Un rapport %R&R inférieur à 10 % est acceptable ; entre 10 et 30 %, une action corrective est nécessaire avant de continuer. Au-delà de 30 %, le système de mesure est disqualifié et les seuils ne peuvent pas être ajustés de manière fiable.

Caler les réglages par plan d'expériences sur paramètres sensibles

Un DoE (Design of Experiments) structure les essais de réglage en testant simultanément plusieurs facteurs : niveau d'éclairage, position de la source, seuil de gris, ROI par cavité pour la vision ; pression de test, temps de stabilisation, temps de mesure, température de chambre pour le leak test. Le DoE permet d'identifier les facteurs à fort effet sur le FRR sans dégrader le FAR, et de définir une fenêtre de réglage robuste. Les recettes validées à l'issue du DoE sont verrouillées par format et gérées en gestion de version dans le système de contrôle.

Encadrer l'auto-apprentissage et geler des jeux de données validés

Les systèmes de vision basés sur l'apprentissage automatique nécessitent une gouvernance qualité spécifique. Le jeu de données d'entraînement doit être gelé, versionné et approuvé par la qualité avant tout déploiement en production. Les modifications de modèle (ajout d'images, ré-entraînement) constituent un changement de recette soumis au processus de gestion des modifications. Un suivi du drift du modèle (évolution du FRR et du FAR dans le temps) est documenté et déclenche une revue si les limites d'alerte sont franchies. Le déploiement d'une nouvelle version de modèle est précédé d'un challenge test avec les golden samples.

Maîtriser la dérive par étalonnage, golden samples et contrôles en lot

Les golden samples sont des blisters de référence conformes et défectueux connus, dont les caractéristiques sont documentées et traçables. Ils servent à vérifier le bon fonctionnement du testeur en début et en fin de lot (ou selon une fréquence définie dans le dossier de validation). Un golden sample conforme qui déclenche un rejet indique une dérive du système. L'étalonnage des capteurs (manomètres, capteurs de pression, sources lumineuses) suit un plan documenté avec des intervalles définis par les études de dérive. Toutes ces vérifications sont enregistrées dans l'audit trail et consultables lors d'un audit GMP.

Comment qualifier et valider un testeur blister en contexte GMP ?

La qualification transforme une performance machine en preuve de maîtrise documentée, auditables et opposable lors de la libération de lot.

Définir FRR et FAR acceptables

Le FRR (False Reject Rate) et le FAR (False Accept Rate) sont définis conjointement par la production et la qualité, par format et par niveau de criticité de défaut. Un FRR cible réaliste pour un format courant se situe généralement entre 0,1 et 0,5 % selon la complexité du blister et la sensibilité requise ; tout FRR supérieur à 1 % sur un format stable déclenche une investigation. Le FAR sur les défauts critiques doit être nul ou documenté comme acceptable par l'analyse de risque. Ces KPI sont suivis lot par lot et par équipe pour détecter les dérives et distinguer un problème process d'un problème opérateur.

Conduire IQ, OQ, PQ avec défauts connus et challenge tests

Le protocole IQ (Installation Qualification) vérifie la conformité de l'installation : câblage, logiciel, droits utilisateurs, audit trail, connexion MES, conformité 21 CFR Part 11. Le protocole OQ (Operational Qualification) teste le bon fonctionnement sur la plage opératoire : répétabilité de la mesure sur blisters conformes, détection sur blisters défectueux connus (tailles de fuite calibrées, défauts visuels maîtrisés), robustesse aux variations de paramètres. Le protocole PQ (Performance Qualification) valide la performance en conditions réelles de production : cadence nominale, changements de format, conditions environnementales extrêmes, FRR et FAR sur plusieurs lots consécutifs. Chaque protocole inclut des critères d'acceptation numériques et des règles de décision en cas de non-conformité.

Organiser l'escalade : tri, re-test, investigation et CAPA

Un rejet machine n'est pas automatiquement une non-conformité lot. Le workflow d'escalade distingue : le rejet isolé (re-test selon les règles définies dans le dossier de validation), le rejet répété sur un même blister ou une même position (mise en quarantaine et investigation), la dérive du FRR au-delà de la limite d'alerte (arrêt de ligne, investigation process, CAPA). Le re-test est encadré : nombre de re-tests autorisés, conditions identiques au test initial, traçabilité dans l'audit trail. Tout rejet d'un défaut critique est traité comme une non-conformité sans possibilité de re-test. Ces règles sont formalisées dans la procédure de gestion des rejets et révisées à chaque changement de format ou de process.
