Testeur d’étanchéité e-mobilité

Quelles exigences d’étanchéité dominent en e-mobilité en production série ?
Quelles méthodes de test d’étanchéité choisir pour les composants e-mobilité ?
Quels choix de test par composant e-mobilité selon volumes et interfaces ?

💡 À retenir :

Le choix d'un testeur d'étanchéité pour un composant e-mobilité en grande série repose sur la fuite cible exprimée en mbar·L/s ou en sccm : en dessous d'environ 5 x 10⁻³ mbar·L/s pour un pack batterie ou un boîtier à grand volume interne, la chute de pression seule atteint ses limites et une méthode à traceur gazeux (hélium ou forming gas) devient nécessaire.
La stabilisation thermique constitue le premier générateur de faux rejets en ligne : un delta de température de 1 °C entre la pièce et l'outillage peut fausser la mesure de plusieurs mbar sur un grand volume, ce qui impose soit un pré-conditionnement de la pièce, soit une compensation active de température intégrée au testeur.
L'hélium en chambre fermée s'impose pour les fuites inférieures à 10⁻⁴ mbar·L/s sur des volumes internes supérieurs à 5 litres, mais son OPEX gaz reste significatif sans circuit de récupération ; le forming gas (95 % N₂ / 5 % H₂) offre une alternative moins coûteuse, sous réserve de validation ATEX et de détection ambiance conforme.
Le cycle time total se décompose en cinq phases (pressurisation, stabilisation, mesure, dépressurisation, purge) : la phase de stabilisation représente souvent 50 à 70 % du temps total sur un grand volume, et la parallélisation multi-voies constitue le levier principal pour tenir un takt time inférieur à 30 secondes.
La traçabilité numérique complète (numéro de série, pression, température, durée, résultat, version recette) est une exigence IATF 16949 non négociable pour les composants HV, et elle conditionne la capacité d'investigation lors d'un retour terrain.
Avant tout investissement CAPEX, un plan DOE couvrant température, pression, type d'outillage et seuil de décision permet de valider la capabilité réelle de la méthode et d'éviter un redimensionnement coûteux après démarrage série.

En production e-mobilité grande série, le contrôle d'étanchéité n'est pas une étape de fin de ligne optionnelle : c'est un verrou qualité qui conditionne la sécurité électrique, la durabilité thermique et la conformité IP des packs batterie, modules, e-axles, onduleurs et circuits de refroidissement. Choisir le bon testeur d'étanchéité impose d'arbitrer simultanément la sensibilité de mesure, le temps de cycle, le taux de faux rejets, le coût du gaz traceur et l'intégration dans le flux PLC/MES. Cet article fournit un cadre de décision complet : panorama des méthodes par sensibilité et robustesse en ligne, décomposition du cycle time, architecture de station, tableau comparatif, arbre de décision, recommandations par famille de composants, éléments de validation MSA et données minimales pour un RFQ. Certaines valeurs numériques (seuils de fuite par composant, coûts gaz, benchmarks TRS) sont indiquées comme étant à consolider par essais DOE et sources normatives récentes.

Obtenez un devis pour un testeur d'étanchéité

Quelles exigences d’étanchéité dominent en e-mobilité en production série ?

En e-mobilité, les exigences d’étanchéité concernent les packs batterie, les boîtiers haute tension, les connecteurs, les circuits glycol, les plaques de refroidissement et les carters électroniques. Le besoin ne se limite pas à empêcher l’entrée d’eau. Il doit aussi prévenir l’humidité interne, les pertes de fluide, la corrosion, l’échauffement localisé et les retours garantie. Le choix du testeur d’étanchéité dépend donc du volume du composant, du seuil de fuite visé, de la cadence de production et du niveau de traçabilité exigé.

Traduction des indices IP67/IP68 en fuite cible

Les indices IP67 et IP68 qualifient la résistance à l’ingression d’eau. Ils ne donnent pas directement un débit de fuite mesurable en production. Le test série utilise de l’air, de l’azote ou un gaz traceur. La conversion en fuite cible dépend du volume interne, de la pression de test, du temps de mesure et du risque accepté.

Pour un pack batterie de 10 à 30 litres, les fuites cibles en production se situent souvent entre 0,1 et 1 mbar·L/s, selon les exigences constructeur. Pour les circuits glycol et les cooling plates, les seuils peuvent descendre sous 0,01 mbar·L/s.

Voir nos testeurs d'étanchéités

Étanchéité fonctionnelle des composants e-mobilité

L’étanchéité fonctionnelle peut imposer un seuil plus strict que l’indice IP. Un composant peut résister à un essai d’immersion ponctuel tout en restant vulnérable à une microfuite, à une diffusion d’humidité ou à une contamination progressive en usage véhicule.

Sur un connecteur haute tension, une quantité limitée d’humidité ou d’électrolyte peut amorcer une corrosion sous contrainte. Sur un circuit de refroidissement, une microfuite de glycol peut dégrader la performance thermique du module batterie. Sur un boîtier électronique, une ingressivité lente peut entraîner un défaut après plusieurs mois d’exploitation.

Ces cas orientent vers des méthodes de contrôle plus sensibles, notamment le gaz traceur, le débit massique ou une architecture sous vide lorsque le volume, la géométrie ou le seuil de fuite le justifient.

Risques industriels en grande série

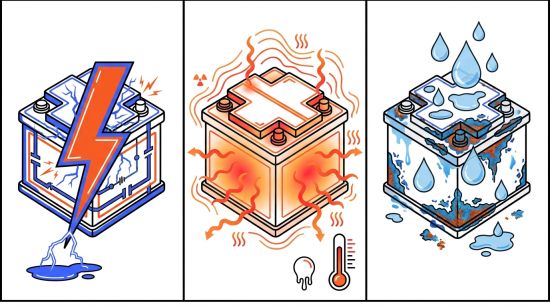

En production grande série, trois risques industriels justifient des spécifications strictes et une méthode de test robuste.

Sécurité électrique : une fuite sur un boîtier haute tension ou un pack batterie peut entraîner une intrusion d’humidité, un arc électrique ou un échauffement localisé en usage véhicule.
Dégradation thermique : une fuite sur un circuit glycol ou une cooling plate peut provoquer une perte de fluide, une montée en température du module batterie et une baisse de performance.
Corrosion long terme : une microfuite non détectée en ligne peut générer un retour garantie après 18 à 36 mois d’exploitation, avec un coût de diagnostic et de retouche supérieur au coût du contrôle en série.

Ces risques imposent de valider la capabilité du moyen de test avant le démarrage série. Le cahier des charges doit exiger une étude MSA/GRR, une fuite étalon adaptée au seuil visé, une traçabilité cycle par cycle et un suivi périodique de dérive capteur.

Vous êtes fournisseur de testeur d'étanchéité ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles méthodes de test d’étanchéité choisir pour les composants e-mobilité ?

Les composants e-mobilité imposent des contraintes d’étanchéité liées au volume interne, au seuil de fuite, à la cadence de production, à la température pièce et aux exigences de traçabilité. Le choix de la méthode dépend aussi du type de composant : connecteur haute tension, pack batterie, cooling plate, valve, boîtier électronique ou circuit glycol.

Test par chute de pression et pression différentielle pour les cadences élevées

Le test par chute de pression consiste à pressuriser la pièce, puis à mesurer la variation de pression après une phase de stabilisation. Il ne consomme pas de gaz traceur, s’intègre facilement en ligne et convient aux volumes intermédiaires avec des fuites cibles supérieures à 0,1 mbar·L/s.

Sa limite principale concerne la sensibilité thermique. Sur un volume interne de 10 litres, un écart de température de 1 °C entre la pièce et l’air injecté peut générer une variation de pression supérieure au signal de fuite recherché. La pression différentielle, qui mesure l’écart entre un volume de référence et la pièce, réduit les dérives de pression absolue. Elle ne supprime pas totalement l’effet d’un gradient thermique entre les deux volumes.

Ces méthodes conviennent aux connecteurs HV, valves et petits boîtiers de moins de 2 litres avec des fuites cibles supérieures à 0,05 mbar·L/s. Le temps de stabilisation, la température de la pièce et le volume mort de l’outillage doivent rester maîtrisés pour obtenir une mesure répétable.

Test par débit massique et méthodes air/CO2 pour la robustesse en ligne

Le test par débit massique mesure le flux d’air nécessaire pour maintenir une pression constante dans la pièce. Contrairement au test par chute de pression, il dépend moins des dérives thermiques lentes, ce qui améliore la capabilité GRR sur des pièces dont la température varie légèrement entre les postes.

Cette méthode s’adapte aux cooling plates, valves et petits raccords avec une fuite cible comprise entre 0,001 et 0,1 mbar·L/s. Elle exige une pression d’alimentation stable, des raccordements étanches et une propreté maîtrisée de la pièce. Des copeaux, poussières ou projections peuvent perturber l’orifice de mesure et fausser le résultat.

L’usage du CO2 comme gaz de test peut améliorer la sensibilité de certains capteurs. Cette option impose toutefois une ventilation adaptée et doit figurer dans le cahier des charges de la station.

Test par bullage pour la validation prototype et le diagnostic

Le test par bullage consiste à pressuriser la pièce, puis à l’immerger dans un bain pour observer l’apparition de bulles. Cette méthode permet de localiser une fuite visible sur un prototype, une pièce de validation ou un retour garantie.

Sa sensibilité peut descendre à 10⁻³ mbar·L/s selon les conditions d’essai, mais l’interprétation dépend de l’opérateur, de l’éclairage, du temps d’observation et de la géométrie de la pièce. Le test ne fournit pas de donnée numérique exploitable pour une traçabilité industrielle complète.

En production série, le bullage entraîne des contraintes de séchage, de contamination du bain et de répétabilité opérateur. Il convient donc peu aux cadences élevées et aux exigences de contrôle auditable.

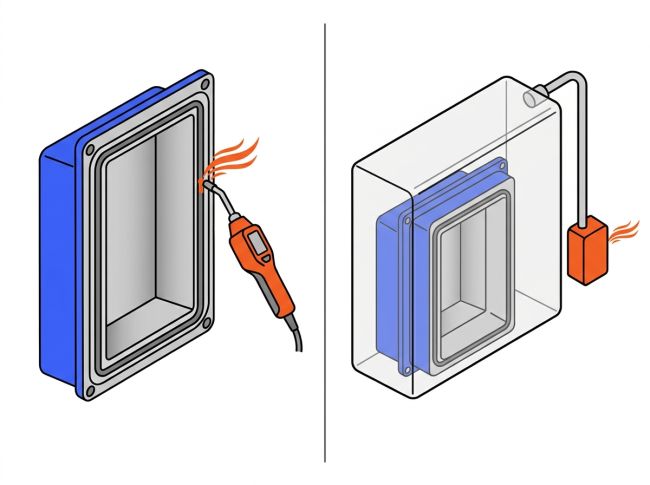

Test hélium sniffing et hélium en chambre pour les fuites critiques

Le test hélium sniffing consiste à pressuriser la pièce avec de l’hélium, puis à scanner les joints et interfaces avec une sonde détectrice. Il permet de localiser une fuite avec une sensibilité pouvant atteindre 10⁻⁵ mbar·L/s selon la vitesse de balayage et la distance entre la sonde et la pièce.

Le test hélium en chambre place la pièce dans une enceinte étanche. La pièce peut être pressurisée en interne, selon une méthode inside-out, ou exposée au gaz en externe, selon une méthode outside-in. La chambre collecte l’hélium émis et le spectromètre de masse mesure le débit global de fuite. La sensibilité peut atteindre 10⁻⁸ mbar·L/s dans des conditions maîtrisées.

La chambre hélium devient pertinente lorsque la fuite cible est inférieure à 10⁻³ mbar·L/s et que le volume interne dépasse 3 litres. Dans ce cas, le test par chute de pression ne permet pas toujours d’atteindre la sensibilité attendue dans un temps de cycle compatible avec la cadence. Un circuit de récupération de l’hélium doit être prévu dès la conception pour limiter l’OPEX gaz.

Test par forming gas hydrogène pour les seuils intermédiaires

Le forming gas, souvent composé de 95 % d’azote et de 5 % d’hydrogène, offre une sensibilité intermédiaire entre le test par chute de pression et le test hélium. Le coût du gaz reste inférieur à celui de l’hélium, ce qui peut représenter un intérêt en production série.

Les détecteurs semi-conducteurs ou catalytiques peuvent atteindre des seuils de 10⁻⁵ à 10⁻⁶ mbar·L/s selon la technologie utilisée. Cette méthode convient aux composants nécessitant une détection plus fine que l’air, sans aller jusqu’au niveau de sensibilité d’une chambre hélium.

Son usage impose une analyse de risques ATEX rigoureuse. Les prérequis à intégrer dans le cahier des charges sont : ventilation forcée de la cellule de test, détection H₂ ambiant, seuil d’alarme, coupure automatique, classification de zone selon la directive ATEX 2014/34/UE et formation des opérateurs. Une non-conformité HSE peut retarder la mise en production.

Quels choix de test par composant e-mobilité selon volumes et interfaces ?

Pack batterie et couvercle

Le pack batterie représente le cas le plus difficile à instrumenter : volume interne de 10 à 50 litres, joints de couvercle longs et complexes, interfaces avec connecteurs HV, gaines de refroidissement et soupapes de décompression. La fuite cible typique pour assurer la conformité IP67/IP68 se situe entre 0,5 et 5 mbar·L/s selon les OEM, mais les exigences fonctionnelles contre l'humidité interne imposent souvent des cibles plus sévères.
La chute de pression atteint ses limites sur les très grands volumes en raison de la dérive thermique. L'hélium en chambre ou le débit massique avec compensation thermique constitue la solution retenue par la majorité des lignes de production de packs, avec une architecture multi-nids pour tenir un takt time de 30 à 60 secondes selon les volumes de production.

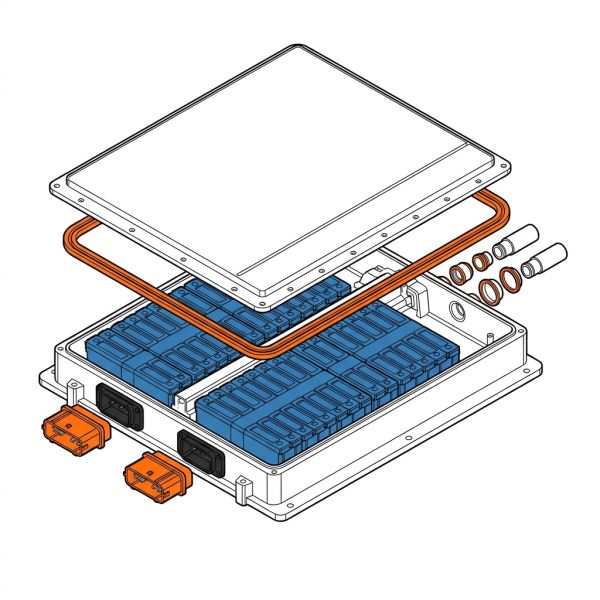

Points contrôle étanchéité pack batterie

Cooling plate, circuits glycol et échangeurs

Les circuits de refroidissement glycol tolèrent des fuites très faibles : une microfuite de 0,001 mbar·L/s sur un circuit fermé peut vidanger 100 à 200 ml de liquide de refroidissement en 1 000 heures de fonctionnement, suffisant pour dégrader l'isolation électrique dans un module batterie adjacent.
La méthode de choix est le débit massique ou la pression différentielle à haute résolution, avec une pression de test à l'air typiquement entre 1 et 3 bar. La propreté de la pièce avant test est critique : toute particule dans les canaux peut colmater temporairement une fuite réelle et générer un faux accepté. Le bouchonnage des orifices doit faire l'objet d'une procédure standardisée intégrée dans le plan de contrôle.

Onduleur, chargeur et boîtiers électroniques

Les boîtiers d'onduleurs et de chargeurs embarquent de nombreux passages de câbles, connecteurs HV et évents de respiration. Chaque interface constitue un chemin de fuite potentiel. La stratégie de test doit couvrir l'ensemble du boîtier assemblé (test global) et, si nécessaire, les interfaces critiques individuellement en phase de qualification.
La méthode air (chute de pression ou débit massique) couvre la majorité des cas avec des fuites cibles autour de 0,01 à 0,1 mbar·L/s. Les contraintes ESD et de propreté imposent de choisir des outillages et des raccords compatibles avec les surfaces sensibles, et d'éviter toute contamination des contacts électriques par le gaz ou l'huile de la chaîne de pressurisation.

E-motor housing et e-axle

Les boîtiers de moteur électrique et les e-axles présentent des géométries complexes avec de nombreux joints de carter, roulements, passages d'arbre et canaux d'huile intégrés. La variabilité d'assemblage (serrage des vis, rugosité des faces d'appui, tolerances de joints) génère une dispersion importante du débit de fuite entre pièces conformes.
La stratégie recommandée combine un test global par chute de pression ou débit massique pour trier les pièces hors tolérance, avec un sniffing hélium en diagnostic sur les pièces borderline pour localiser précisément la fuite avant décision de retouche ou rebut. Le temps de stabilisation sur ces pièces à grand volume et géométrie complexe doit être validé par DOE avant de figer le cycle time de production.
