Tout savoir sur l’éclairage public

đź’ˇ Ce qu'il faut retenir :

• L'Ă©clairage public regroupe trois familles principales : les lampadaires (candĂ©labres/rĂ©verbères) pour la voirie, les bornes lumineuses pour les cheminements piĂ©tons, et les colonnes lumineuses pour les espaces ouverts et les places.
• La hauteur d'un mât varie de 3 Ă  4 m en zone rĂ©sidentielle jusqu'Ă  10–12 m sur artères principales ; l'espacement se calcule selon un ratio de 3 Ă  5 fois la hauteur, Ă  valider obligatoirement par Ă©tude photomĂ©trique.
• La norme EN 13201 structure le choix des Ă©quipements en trois classes : M (voirie motorisĂ©e), C (zones de conflit/intersections), P (piĂ©tons/cyclistes), avec des indicateurs d'uniformitĂ© et d'Ă©blouissement Ă  respecter Ă  la rĂ©ception.
• En zone rĂ©sidentielle, une tempĂ©rature de couleur infĂ©rieure Ă  3 000 K rĂ©duit les nuisances sur la biodiversitĂ© et les riverains ; l'arrĂŞtĂ© du 27 dĂ©cembre 2018 fixe des seuils rĂ©glementaires de CCT et d'ULR (flux vers le ciel).
• La tĂ©lĂ©gestion au niveau de l'armoire Ă©clairage public ou au point lumineux permet un abaissement nocturne programmĂ©, des alertes de panne en temps rĂ©el et des Ă©conomies d'Ă©nergie allant jusqu'Ă  50 % via la gradation et la rĂ©novation LED.
• L'indice IP66 et IK08 Ă  IK10 constituent les rĂ©fĂ©rences usuelles pour les Ă©quipements exposĂ©s en milieu urbain ; le choix du driver, la protection contre les surtensions et la durĂ©e de vie des composants influencent directement le coĂ»t total de possession.

Un projet d'éclairage public engage collectivités, services techniques et aménageurs sur des choix qui conditionnent la sécurité des usagers, la maîtrise des consommations et la réduction des nuisances lumineuses. Les lampadaires d'éclairage public s'inscrivent dans un cadre plus large qui couvre les voiries, les espaces piétons, les parcs et les parkings. Ce guide traite des équipements disponibles, des critères de sélection et des exigences techniques à intégrer dans un cahier des charges pour les éclairages urbains et non-urbains. Les administrations communales définissent leurs besoins selon leurs objectifs d'aménagement, de sécurité et de performance énergétique, en s'appuyant sur les normes en vigueur et sur une logique de coût global. Consulter le guide d'éclairage à usage public complète utilement cette approche.

Le tableau suivant récapitule les usages courants et les contraintes techniques associées à chacune des trois catégories.

Un candélabre d'éclairage public se compose de deux sous-ensembles complémentaires qui conditionnent à la fois les performances photométriques et les coûts de maintenance. Le premier est le mât (ou poteau), structure verticale qui détermine la hauteur de feu, la résistance mécanique au vent et la fixation des câbles. Le second est le luminaire, tête d'éclairage qui intègre la source, l'optique, le driver et la protection étanche. Un candélabre éclairage public bien dimensionné associe un mât adapté à la géométrie de la voirie et un luminaire dont l'optique couvre la zone utile sans créer de zones sombres entre deux points. Ces deux éléments se spécifient séparément dans un CCTP, car leurs critères de choix diffèrent : la résistance des matériaux et la forme du mât répondent à des contraintes mécaniques (norme EN 40), tandis que le luminaire répond à des exigences photométriques et électriques. Les mâts d'éclairage public et les luminaires d'éclairage public constituent ainsi les deux sous-catégories principales du lampadaire urbain.

Aussi appelées balises d'éclairage public, ces bornes servent à délimiter et éclairer les voies piétonnes. Leurs principales caractéristiques sont les suivantes :

• Hauteur infĂ©rieure Ă  1 m, adaptĂ©e aux zones de passage Ă  faible gabarit.
• Un unique point de diffusion lumineuse en partie supĂ©rieure.
• DisponibilitĂ© en plusieurs tempĂ©ratures de couleur (de 2 700 K Ă  4 000 K selon usage).
• Alimentation Ă©lectrique classique, solaire via panneaux photovoltaĂŻques, ou hybride.
• DiffĂ©rents types de lampe, avec la LED comme rĂ©fĂ©rence actuelle pour sa durĂ©e de vie et sa compatibilitĂ© avec la gradation.

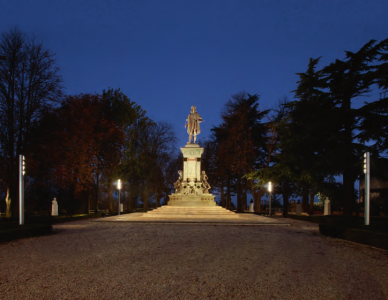

Les colonnes lumineuses se distinguent par une hauteur et une surface de diffusion supérieures, ce qui leur confère une meilleure couverture au sol. Leurs caractéristiques spécifiques incluent :

• Hauteur comprise entre 3 et 5 m, adaptĂ©e aux espaces ouverts et aux voies intermĂ©diaires.
• Zone de diffusion lumineuse Ă©tendue sur la hauteur de la colonne.
• Alimentation Ă©lectrique solaire, classique ou hybride.
• Types de lampe variĂ©s, avec une nette prĂ©fĂ©rence pour le module LED en installation neuve.

Une borne convient lorsque la zone à traiter est étroite et que la hauteur disponible est inférieure à 1 m. Une colonne s'impose dès que la largeur à couvrir dépasse 3 m ou que le lieu requiert une meilleure visibilité depuis la voirie adjacente. Dans les deux cas, un IP65 minimum garantit l'étanchéité en extérieur, et un IK08 à IK10 protège contre les chocs mécaniques en zones exposées.

Le choix d'une borne ou d'une colonne lumineuse s'organise autour de cinq familles de critères. 1. Site et environnement Le matériau de fabrication doit résister aux contraintes locales : l'aluminium et l'acier conviennent aux environnements urbains classiques ; la fonte et le béton s'adaptent aux sites patrimoniaux ou à fort impact esthétique ; le matériau composite répond aux zones à risque de corrosion (bord de mer, site industriel). La finition (galvanisé, thermolaqué, anodisé, brossé, spectrocoloré pour l'aluminium) protège la structure et s'intègre au mobilier urbain existant. 2. Performance lumineuse La technologie LED s'impose en neuf comme en rénovation pour sa sobriété énergétique et sa durabilité. La puissance en watts exprime la consommation électrique, mais c'est la luminosité en lumens qui détermine la couverture réelle. La température de couleur conditionne le confort visuel et les impacts environnementaux : entre 2 700 K et 3 000 K pour les zones résidentielles proches des habitations, jusqu'à 4 000 K sur des espaces ouverts moins sensibles. L'IRC (indice de rendu des couleurs) complète ce choix lorsque la reconnaissance des personnes et des objets est un objectif de sécurité. 3. Robustesse et protection L'indice IP66 constitue la référence minimale pour une installation extérieure exposée aux intempéries. L'indice IK08 à IK10 protège contre les impacts mécaniques en zones à risque de vandalisme. Le déclenchement automatique (détection crépusculaire ou minuterie astronomique) réduit les oublis d'extinction et optimise la durée de fonctionnement. 4. Énergie et pilotage L'alimentation électrique par connexion au réseau reste la solution de référence pour les zones à usage intensif. L'alimentation solaire par panneaux photovoltaïques intégrés convient aux sites isolés ou sans réseau à proximité, sous réserve d'un dimensionnement batterie adapté à l'ensoleillement local. L'alimentation hybride (solaire + réseau) sécurise la continuité sur les sites à usage nocturne prolongé. Pour les modèles solaires ou hybrides, la batterie lithium-ion offre une densité énergétique et une durée de vie supérieures aux batteries gel. Un lampadaire extérieur LED puissant connecté permet d'intégrer des scénarios de gradation dès la conception. 5. Style et poids La hauteur en mètres, le style (contemporain, classique, industriel) et le poids en kg influencent l'intégration visuelle et les contraintes de pose (fondations, levage). Ces paramètres sont à préciser dans tout appel d'offres pour assurer la cohérence du mobilier urbain sur l'ensemble du périmètre.

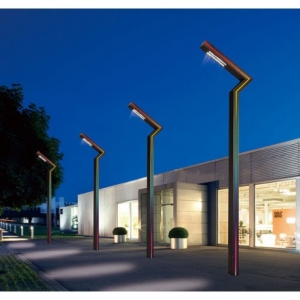

La hauteur d'un lampadaire éclairage public est généralement comprise entre 5 et 20 m. Ce type d'éclairage routier se compose de trois éléments principaux : le mât, la lanterne d'éclairage (tête de lampadaire) et la console. Les critères de spécification s'organisent comme suit. 1. Taille et hauteur de feu La hauteur détermine la zone couverte et l'espacement entre mâts. Une hauteur de 6 à 8 m convient aux rues standard ; 8 à 12 m s'impose sur les artères et voies rapides. 2. Source lumineuse La LED constitue la référence pour tout projet neuf ou en rénovation, notamment pour le lampadaire eclairage public, grâce à sa durée de vie et à sa compatibilité avec la gradation. Les sources à décharge (sodium haute pression, halogénures métalliques), les incandescentes, les halogènes et les fluorescentes subsistent sur des parcs anciens. 3. Performance lumineuse La puissance en watts exprime la consommation électrique. La luminosité en lumens détermine la couverture réelle. La température de couleur en Kelvin oriente le confort visuel et les impacts environnementaux. L'uniformité et le TI (Threshold Increment, indicateur d'éblouissement) sont les deux grandeurs à vérifier par calcul photométrique avant toute commande. 4. Alimentation et pilotage Trois options coexistent : réseau électrique, solaire via panneaux photovoltaïques, ou hybride. Le type de batterie pour les modèles solaires ou hybrides est à préciser : lithium-ion ou gel. Le déclenchement automatique repose sur une détection crépusculaire (allumage selon la lumière du jour) ou une détection de mouvement sur les cheminements à faible fréquentation nocturne. 5. Robustesse et matériaux Le mât est disponible en aluminium, acier, fonte, béton ou matériau composite. La finition (galvanisé, brossé, anodisé, thermolaqué, spectrocoloré pour l'aluminium) protège contre la corrosion. L'indice d'étanchéité IP66 et l'indice de protection mécanique IK08 à IK10 sont les valeurs de référence pour une installation en voirie exposée. 6. Dimensionnement : uniformité et éblouissement L'espacement entre mâts se calcule selon un ratio de 3 à 5 fois la hauteur, à confirmer par simulation photométrique (DIALux ou équivalent). Un espacement trop grand génère des zones sombres entre deux points lumineux et dégrade l'uniformité générale (U0). Un espacement trop court augmente les coûts sans améliorer la performance. Le TI, qui mesure la perte de visibilité due à l'éblouissement, doit rester sous le seuil défini par la classe EN 13201 retenue. 7. Protections électriques Le driver intégré dans la lanterne conditionne la durée de vie de la LED et sa compatibilité avec la gradation. Une protection contre les surtensions (parasites du réseau ou foudre) évite la destruction prématurée des composants électroniques. Le poids en kg, le diamètre du mât et le style (contemporain, industriel, classique) complètent les données à fournir en appel d'offres.

Les mâts d'Ă©clairage public peuvent avoir des caractĂ©ristiques diffĂ©rentes selon le modèle.
1-    Forme :

• Cylindrique ;
• CarrĂ© ;
• Octoconique ;
• Cylindro-conique ;
• Basculant.

2-    Hauteur en mètres.
3-    Nombre de crosses si cet Ă©lĂ©ment est prĂ©sent.
4-    MatĂ©riau :

• Acier ;
• Aluminium ;
• Fonte ;
• BĂ©ton ;
• MatĂ©riau composite ;
• Bois.

5-    Diamètres :

• A la base et au sommet pour les mâts coniques ;
• Diamètre au sommet pour les modèles non coniques ;
• Diamètre de l’embout de fixation de la crosse.

6-    Poids en kg.

Maintenance et contraintes mécaniques : un mât basculant facilite l’intervention (maintenance du luminaire, remplacement de driver) sans nacelle, utile sur les parcs étendus. En zones exposées au vent ou à la corrosion (bord de mer), privilégier des traitements et matériaux adaptés, et vérifier la compatibilité mât/console/crosse.
Compatibilités, fondations et normes : le dimensionnement des fondations et des efforts mécaniques doit être cohérent avec l’implantation. Dans un CCTP, préciser le poteau pour lampadaire, le pied de lampadaire (platine, massif, ancrages) et les interfaces de fixation. Les mâts relèvent en pratique des exigences de la norme EN 40 (résistance et sécurité mécanique), à prendre en compte lors de la réception.

La norme EN 13201 sert de cadre de référence pour classer les situations d’éclairage et vérifier la performance à la conception comme à la réception. Sans entrer dans des valeurs normatives, elle distingue notamment des classes M (trafic motorisé), C (zones de conflit, intersections) et P (piétons/cyclistes), avec des critères associés (uniformité, éblouissement via TI) à contrôler par calcul et/ou mesures. En parallèle, la réglementation relative aux nuisances lumineuses (arrêté du 27 décembre 2018) encadre les émissions de lumière (orientation du flux, limitation du flux vers le ciel, plages d’allumage/extinction selon contextes) et conduit souvent à privilégier des optiques “full cut-off” ainsi qu’une température de couleur plus basse en zone sensible. À exiger dans un cahier des charges (CCTP) et lors de la réception :

• Étude photomĂ©trique et fichiers photomĂ©triques (IES/LDT) des luminaires, avec hypothèses d’implantation (hauteur, entraxe, inclinaison).
• Indicateurs de performance (uniformitĂ©, TI) cohĂ©rents avec la classe visĂ©e (M/C/P) et procĂ©dure de vĂ©rification.
• CaractĂ©ristiques de robustesse (IP/IK) et rĂ©sistance Ă  la corrosion selon le site.
• Protections Ă©lectriques (surtension/foudre) et exigences de maintenance (accès, basculement, interchangeabilitĂ©).
• ScĂ©narios de gradation et de pilotage (horloge astronomique, abaissement nocturne), avec objectifs d’économies et règles de maintien en zones de conflit.

Le dimensionnement d’un éclairage de voirie se fait en combinant le besoin d’usage (type de voie, vitesses, présence de traversées) et les contraintes d’implantation (largeur de chaussée, arbres, façades, réseaux). La hauteur de feu, l’optique du luminaire et l’entraxe entre points lumineux sont les trois leviers qui pilotent l’uniformité et l’éblouissement. Repères opérationnels courants (à valider par simulation photométrique) :

• Hauteur de mât : 5–8 m pour rues et quartiers rĂ©sidentiels ; 8–12 m pour artères ; jusqu’à 15–20 m sur certains axes larges et zones spĂ©cifiques.
• SchĂ©mas d’implantation : unilatĂ©ral (un seul cĂ´tĂ©), bilatĂ©ral opposĂ©, bilatĂ©ral dĂ©calĂ©, ou mĂ©dian (terre-plein). Le bon choix dĂ©pend de la largeur, des obstacles et du niveau d’uniformitĂ© recherchĂ©.
• Espacement : un ratio de 3 Ă  5 fois la hauteur est un point de dĂ©part, mais l’optique et la classe (M/C/P) peuvent imposer des ajustements.

Points d’attention terrain : traiter séparément les zones de conflit (carrefours, giratoires, passages piétons, courbes), éviter l’éblouissement direct (inclinaison, hauteur, choix d’optiques), et anticiper l’ombrage (alignements d’arbres). Dans un dossier projet, un “schema candélabre éclairage public” est souvent utilisé pour visualiser les configurations (unilatéral, décalé, opposé, médian) avant la simulation et la mesure sur site.

Réduire la consommation et les impacts (intrusion lumineuse, biodiversité) repose autant sur le choix des optiques que sur le pilotage. En rénovation comme en neuf, l’objectif est d’éclairer “juste” : au bon endroit, au bon moment, avec un niveau cohérent avec l’usage. Leviers techniques prioritaires :

• Optiques et orientation du flux : privilĂ©gier des distributions limitant le flux vers le ciel (ULR) et Ă©vitant l’éblouissement direct des usagers et des riverains (optiques full cut-off, inclinaison maĂ®trisĂ©e).
• TempĂ©rature de couleur (CCT) : en zone rĂ©sidentielle, viser plutĂ´t 2 700–3 000 K pour rĂ©duire l’inconfort et les impacts sur la faune ; rĂ©server 4 000 K aux zones moins sensibles si nĂ©cessaire.
• Gradation / abaissement nocturne : rĂ©duire le flux en cĹ“ur de nuit selon des scĂ©narios horaires, tout en maintenant des niveaux adaptĂ©s en zones de conflit.
• Extinction partielle raisonnĂ©e : possible sur certains cheminements Ă  très faible frĂ©quentation, avec analyse de sĂ©curitĂ© et de continuitĂ© d’éclairage.
• QualitĂ© du matĂ©riel et maintenance : driver, protections surtension, et Ă©tanchĂ©itĂ© limitent les pannes et les surconsommations liĂ©es aux dĂ©rives (dĂ©fauts, pertes de flux, remplacements prĂ©maturĂ©s).

Ces leviers s’inscrivent dans une logique d’éclairage urbain plus sobre, où la performance se mesure aussi au coût global (énergie + interventions + renouvellement).

Le pilotage d’un parc d’éclairage combine des solutions simples (horloge astronomique, abaissement nocturne) et des solutions avancées (télégestion au point lumineux ou par armoire). L’objectif est de concilier sécurité, sobriété et qualité de maintenance, en appliquant des règles spécifiques aux axes à fort trafic et aux zones de conflit. La télégestion peut être déployée au niveau de l’armoire éclairage public (pilotage de départs, calendriers, protections, comptage) ou directement au point lumineux (dimming, remontées d’état). Elle permet d’industrialiser la maintenance et de documenter la performance réelle. Données fréquemment remontées et utiles pour l’exploitation :

• Pannes (extinction, dĂ©faut driver, anomalies Ă©lectriques) et horodatage
• Consommation et profils horaires (par secteur ou par point)
• Cycles de gradation/apaissement appliquĂ©s et Ă©carts
• Alertes d’ouverture/accès armoire selon configuration (sĂ©curisation des interventions)

Raisonner d’abord par usage : voies à trafic motorisé (classes M), zones de conflit comme carrefours/giratoires (classes C) et cheminements piétons/cyclables (classes P). La classe retenue dépend du niveau de fréquentation, des vitesses et des risques (traversées, visibilité). En pratique, le pilotage (abaissement nocturne) permet d’adapter le niveau au fil de la nuit, à condition de traiter séparément les zones de conflit et les segments critiques.

En zone résidentielle, viser en général 2 700 à 3 000 K permet de réduire l’intrusion lumineuse perçue et les impacts sur la biodiversité, tout en conservant une bonne lisibilité. Ce choix est à compléter par une optique limitant le flux vers le ciel (ULR) et par une gradation en cœur de nuit lorsque le contexte le permet.

La télégestion apporte des gains concrets : détection rapide des pannes, optimisation des tournées, suivi des consommations réelles et preuve d’application des scénarios (gradation, abaissement nocturne). Les données clés incluent l’état des luminaires, les défauts électriques/driver, les heures de fonctionnement et les historiques de puissance appliquée, ce qui facilite le pilotage énergétique et la maintenance préventive.
