L'installation d'un lampadaire extérieur raccordé au réseau comprend trois étapes principales : la réalisation d'une tranchée, la mise en place d'un socle béton avec tiges d'ancrage, et le raccordement électrique conforme à la NF C 15-100.
La profondeur de tranchée est de 50 cm minimum en terrain non carrossable et de 85 cm minimum sous une zone carrossable. Le câble circule dans une gaine TPC rouge, posée sur un lit de sable de 10 cm.
Un grillage avertisseur rouge se pose à 20 cm au-dessus de la gaine, et toute jonction électrique se réalise en boîte accessible, jamais enterrée.
La fixation au sol repose sur un massif béton avec tiges d'ancrage et gabarit de scellement. Le serrage final de la platine s'effectue après prise complète du béton.
Le raccordement exige un disjoncteur différentiel 30 mA et une mise à la terre, avec matériel extérieur classé IP44 minimum.
Pour un lampadaire solaire, l'implantation cible une exposition plein sud, sans ombrage sur la plage horaire 9 h–15 h, et la fondation béton avec boulons d'ancrage reste nécessaire pour les mâts de hauteur significative.
Estimer le prix de votre lampadaire extérieur
L'installation d'un lampadaire extérieur dans un parking, le long d'une voirie, à proximité d'une zone commerciale ou dans un espace vert professionnel couvre deux cas distincts : le lampadaire raccordé au réseau électrique et le lampadaire solaire autonome. Chaque cas mobilise des opérations spécifiques :
Terrassement et passage de gaine pour l'alimentation réseau.
Réalisation d'un socle béton et pose d'une platine sur tiges d'ancrage pour la fixation du mât.
Raccordement électrique avec protections réglementaires et contrôle de mise en service.
Comment installer un lampadaire électrique extérieur ?
Avant tout terrassement, le circuit électrique doit être prévu depuis le tableau général ou un tableau secondaire dédié. Chaque circuit extérieur fonctionne sur un disjoncteur différentiel 30 mA indépendant, conformément au cadre de la NF C 15-100. Cette disposition garantit la coupure automatique en cas de défaut d'isolement sans affecter le reste de l'installation.
La mise à la terre du mât et du luminaire est obligatoire. Les connexions électriques s'effectuent dans un boîtier classe II accessible via la trappe du mât, jamais dans une boîte enterrée. Le matériel retenu pour une pose à ciel ouvert affiche un indice de protection IP44 minimum, conformément aux exigences pour les équipements extérieurs exposés aux intempéries.
Valider l'implantation du mât et repérer les réseaux enterrés
Avant d'ouvrir la tranchée, il faut vérifier l'absence de réseaux enterrés sur l'emplacement du socle et sur le tracé complet du câble. Les plans de réseaux disponibles auprès des gestionnaires (eau, gaz, télécom, électricité) constituent la première étape de cette vérification. Les codes couleurs de signalisation permettent d'identifier les réseaux : rouge pour l'électricité, bleu pour l'eau, jaune pour le gaz, vert pour le téléphone.
En zone carrossable, la compatibilité avec les charges de circulation doit être vérifiée en amont pour dimensionner le massif et la profondeur d'enfouissement. L'orientation de la trappe du mât se prévoit dès le jalonnement : elle doit être placée du côté opposé à la voie de circulation pour faciliter l'accès et limiter le risque lors de la maintenance. L'accès au levage du mât est également à organiser avant le début des travaux.
Réaliser la tranchée
La profondeur de tranchée varie selon le contexte du chantier. En terrain non carrossable (espace vert, trottoir piéton), la profondeur minimale est de 50 cm. Sous une zone carrossable (allée véhicules, parking, voirie), elle atteint 85 cm minimum pour protéger le câble des charges de surface.
Le câble circule dans une gaine TPC rouge, posée en une seule longueur sur toute la liaison jusqu'au lampadaire. Les conducteurs passent à l'intérieur de cette gaine après sa mise en place. Une distance de 20 cm minimum doit être maintenue par rapport à tout autre réseau non électrique, qu'il s'agisse d'une canalisation d'eau ou de gaz.
Une fois la gaine électrique positionnée dans la tranchée, un lit de sable de 10 à 20 cm recouvre la gaine au-dessus et en dessous pour amortir les efforts et éviter tout contact avec des éléments durs du sol. Un grillage avertisseur rouge se pose ensuite à 20 cm minimum au-dessus de la gaine avant le rebouchage définitif. Ce grillage signale la présence du câble lors de futurs travaux de terrassement.
Les jonctions électriques ne s'effectuent jamais en point enterré : toute connexion se réalise dans une boîte de dérivation accessible, fixée en hauteur ou accessible par la trappe du mât.
Effectuer l'ancrage au sol
La fixation d’un lampadaire électrique extérieur au sol repose sur la réalisation d’un massif béton destiné à supporter le poids du mât et à assurer sa stabilité face aux contraintes mécaniques, comme le vent ou les vibrations. Ce massif reçoit les tiges d’ancrage avant la pose du candélabre et le raccordement électrique. Les dimensions du bloc béton dépendent de la hauteur du lampadaire, du type de sol et des charges appliquées.

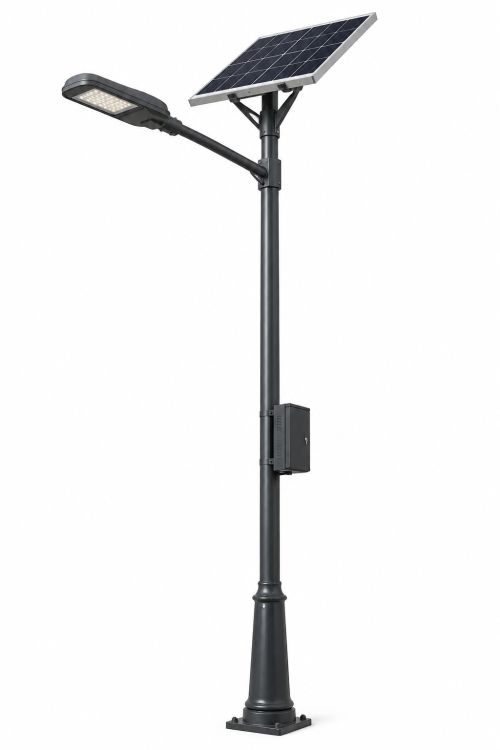

Comment installer un lampadaire solaire ?
L'installation des lampadaires solaires supprime le besoin de tranchée et de raccordement au réseau, mais elle exige une préparation rigoureuse de l'emplacement. La performance du système dépend directement de l'exposition au soleil et de la qualité de la fixation au sol.
Pour les mâts de hauteur significative, une fondation béton avec boulons d'ancrage reste nécessaire pour résister aux charges de vent. La hauteur du mât et l'exposition du site déterminent les dimensions de cette fondation. L'accès à la batterie et au contrôleur pour la maintenance doit être prévu dès le choix d'emplacement.
Les conditions à réunir
Le lampadaire solaire doit être implanté dans une zone exposée plein sud, avec une tolérance d'environ 15° de part et d'autre. L'ombrage constitue le facteur de risque principal : même un ombrage partiel sur la plage horaire 9 h–15 h réduit fortement la charge journalière et donc l'autonomie nocturne du système. Les arbres, bâtiments et structures à proximité doivent être évalués pour leur impact en position basse du soleil, notamment en période hivernale.
L’installation du panneau solaire
Le poteau est mis à la verticale sur le massif béton et les boulons d'ancrage sont serrés en étoile après contrôle de l'aplomb sur deux axes. Les supports du panneau solaire se fixent au mât à l'aide des boulons et écrous fournis par le fabricant. L'angle d'inclinaison du panneau est réglé conformément aux consignes du fabricant, en tenant compte de la latitude du site : pour la France, une inclinaison comprise entre 30° et 45° constitue une plage courante, avec une inclinaison réduite sur les sites très exposés au vent pour limiter la prise de surface.
FAQ
Comment fixer un lampadaire extérieur au sol ?
La fixation lampadaire extérieur au sol repose sur un massif béton équipé de tiges d'ancrage positionnées avec un gabarit de scellement. Une fois le béton pris, la platine du mât s'appuie sur les tiges, une rondelle est intercalée, puis les écrous sont serrés à la clé. La verticalité du mât est contrôlée sur deux axes avant le serrage définitif. Ce mode de support lampadaire extérieur garantit la tenue mécanique face aux charges de vent et aux contraintes de sol.
Quel socle béton pour lampadaire extérieur prévoir ?
Le dimensionnement du socle lampadaire béton dépend de la hauteur du mât, de la prise au vent du luminaire et de la nature du sol. Un sol compact nécessite une fondation moins profonde qu'un sol sableux ou argileux. La méthode coulée sur place utilise un mortier sans retrait à haute résistance avec tiges d'ancrage et gabarit. Le massif préfabriqué constitue une alternative plus rapide, livrée avec les réservations pour les gaines et les boulons d'ancrage intégrés. Dans les deux cas, le socle béton pour lampadaire extérieur doit atteindre une portance minimale de 2 bars, et la pose du mât n'intervient qu'après prise complète du béton.
Quelle profondeur de tranchée pour un branchement de lampadaire extérieur ?
La profondeur de tranchée pour le branchement lampadaire exterieur est de 50 cm minimum en zone non carrossable et de 85 cm minimum sous une zone carrossable telle qu'un parking ou une allée véhicules. Le câble circule dans une gaine TPC rouge posée sur un lit de sable de 10 cm. Un grillage avertisseur rouge se place à 20 cm au-dessus de la gaine avant rebouchage. La distance minimale avec les autres réseaux enterrés non électriques est de 20 cm.
Comment installer une lampe solaire exterieur sans câblage ?
L'installation lampadaire solaire sans câblage réseau repose sur quatre étapes. L'emplacement est choisi en zone dégagée, exposée plein sud, sans ombrage sur la plage horaire 9 h–15 h. Une fondation béton avec boulons d'ancrage est réalisée pour les mâts de hauteur significative. Le panneau solaire est fixé au mât et son angle d'inclinaison est réglé selon les consignes du fabricant. Les connecteurs étanches IP65 assurent la liaison entre panneau, contrôleur et luminaire. La mise en service comprend l'activation de la batterie et un test de déclenchement par simulation d'obscurité.
