- La tête vibrante (ou tube métallique) constitue la partie introduite dans le béton ; elle contient une masse excentrée en rotation qui génère les vibrations transmises directement au mélange. Son diamètre, compris entre 25 et 150 mm selon les modèles, détermine le rayon d'action et la compatibilité avec le ferraillage.
- Le flexible de transmission relie la tête vibrante à l'unité d'entraînement ; ses longueurs courantes vont de 3 à 12 m, avec des configurations sur mesure pouvant atteindre 15 m.
- L'unité d'entraînement (moteur électrique, groupe thermique ou compresseur pneumatique) fournit l'énergie nécessaire à la rotation de la masse excentrée.
Temps de lecture estimé : 10min
💡 À retenir :
- Le diamètre de l'aiguille vibrante conditionne directement le rayon d'action : comptez environ 10 fois le diamètre de l'aiguille pour estimer la zone efficacement vibrée.
- Pour passer entre les armatures sans les toucher ni les déplacer, il faut sélectionner le plus grand diamètre compatible avec l'espacement des aciers en place.
- Le choix de l'énergie (électrique, thermique, pneumatique) dépend de la source disponible sur le chantier ; les modèles haute fréquence (42 V / 200 Hz) nécessitent un convertisseur externe ou intégré.
- La longueur du flexible doit dépasser d'au moins 1 mètre la profondeur maximale à atteindre dans l'ouvrage.
- Le béton se vibre par couches successives de 40 à 60 cm ; l'aiguille doit pénétrer de 10 à 15 cm dans la couche précédente pour assurer la liaison.
- Le prix d'achat varie de 30 € pour les modèles d'entrée de gamme à plus de 2 500 € pour les ensembles professionnels haute fréquence avec convertisseur.
- La location reste une option courante pour les chantiers ponctuels, avec des tarifs journaliers allant de 20 à 100 € selon le type d'aiguille.
Obtenez un devis rapide pour un finisseur
Choisir une aiguille vibrante adaptée à un chantier implique d'évaluer plusieurs paramètres techniques avant tout achat ou location. Le diamètre de la tête vibrante, la longueur du flexible, la source d'énergie disponible sur site, la géométrie de l'ouvrage à réaliser et la densité du ferraillage orientent tous le choix vers un modèle plutôt qu'un autre. Les aiguilles vibrantes se déclinent en plusieurs configurations : électrique, thermique, pneumatique avec des plages de diamètres allant de 25 mm à plus de 150 mm selon les gammes. L'adéquation entre ces paramètres et les contraintes du chantier détermine la qualité du béton obtenu, la cadence de mise en œuvre et la durabilité de l'ouvrage.
À quoi sert une aiguille vibrante ?
L'aiguille vibrante introduite dans le béton frais lors du coulage chasse les bulles d'air emprisonnées dans la masse, améliore la compacité du mélange et favorise l'enrobage des armatures. Sur chantier, une vibration interne correctement réalisée réduit la porosité du béton durci, augmente sa résistance mécanique et limite les défauts de parement tels que les nids de cailloux ou les bullages en surface. La vibration interne reste obligatoire pour tous les bétons à l'exception des bétons autoplaçants (BAP), qui n'en nécessitent pas.
Les résultats attendus varient selon la qualité de la mise en œuvre :
- Un béton bien vibré présente une résistance accrue et une durabilité plus élevée grâce à une porosité réduite.
- Un béton sous-vibré conserve des poches d'air qui fragilisent l'ouvrage et dégradent l'aspect de parement.
- Un béton sur-vibré subit une ségrégation des granulats, ce qui génère des hétérogénéités de teinte et de résistance dans la pièce coulée.
La vibration du béton s'effectue selon trois méthodes principales, chacune adaptée à une configuration d'ouvrage différente. La vibration interne, réalisée avec une aiguille vibrante, agit directement dans la masse du béton et convient aux éléments verticaux (voiles, poteaux, colonnes) comme aux éléments horizontaux épais (dalles de forte épaisseur, fondations, poutres). La vibration externe, assurée par des vibrateurs de coffrages fixés sur les banches, traite le béton depuis l'extérieur du moule ; cette technique s'utilise surtout en préfabrication ou sur des coffrages métalliques inaccessibles de l'intérieur. La règle vibrante agit en surface sur des éléments horizontaux de faible épaisseur, généralement inférieurs à 20 cm, et convient aux dallages et chapes.
Le choix entre ces trois méthodes dépend des critères suivants :
- Pour les ouvrages verticaux de plus de 20 cm d'épaisseur (voiles, poteaux), la vibration interne avec une aiguille vibrante reste la méthode de référence.
- Pour les éléments préfabriqués en moule fermé ou les coffrages à accès limité, la vibration externe par vibrateur de coffrage est plus adaptée.
- Pour les dalles, chapes et planchers de faible épaisseur coulés à plat, la règle vibrante assure un résultat homogène en surface.
Combien coûte une aiguille vibrante ?
| Type d’aiguille vibrante | Prix achat |
|---|---|
| Aiguille haute fréquence | Entre 1 500 et 2 500 € |
| Aiguille professionnelle | Entre 300 et 800 € |
| Aiguille portative électrique | Entre 30 et 150 € |
Le prix d'achat d'une aiguille vibrante varie fortement selon le type d'énergie, le diamètre de la tête vibrante et la présence ou non d'un convertisseur de fréquence dans l'ensemble. Les modèles d'entrée de gamme, généralement des aiguilles électriques portatives de petit diamètre, débutent autour de 30 à 150 €. Les ensembles professionnels à diamètre moyen (40 à 65 mm) se situent entre 300 et 800 €. Les configurations haute fréquence avec convertisseur intégré ou externe, destinées aux chantiers intensifs, peuvent dépasser 1 500 à 2 500 €. Le prix de location d'un vibreur béton dépend également de la configuration du matériel. Les pneumatiques se louent aux environs de 20 à 50 euros par jour contre entre 40 et 100 euros pour les électriques.
Plusieurs facteurs influencent le prix final d'une aiguille vibrante :
- Le diamètre de la tête vibrante : les grands diamètres (75 mm et plus) sont plus coûteux car ils exigent une motorisation plus puissante.
- Le type d'alimentation : les aiguilles haute fréquence 42 V / 200 Hz nécessitent un convertisseur externe (vendu séparément, entre 500 et 1 200 €) ou intégré (prix total plus élevé).
- La longueur du flexible : un flexible de 6 à 12 m représente un surcoût significatif par rapport à un flexible standard de 3 m.
- Le niveau d'usage visé : les modèles conçus pour la préfabrication intensive intègrent des protections thermiques et des matériaux renforcés qui augmentent le tarif.

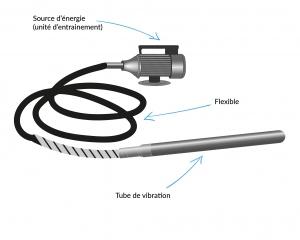

De quoi se compose une aiguille vibrante ?
Une aiguille vibrante se compose de trois éléments principaux.
Les aiguilles électriques haute fréquence fonctionnent en 42 V / 200 Hz via un convertisseur de fréquence, qui transforme le courant du réseau (230 V monophasé ou 400 V triphasé) en alimentation adaptée à la tête vibrante. Deux architectures coexistent sur le marché : le convertisseur externe (boîtier séparé relié à l'aiguille par câble, généralement fourni avec 10 m de câble) et le convertisseur intégré (directement incorporé à la poignée, branché sur le réseau 230 V sans équipement supplémentaire). La longueur du flexible conditionne l'organisation du poste de travail sur chantier.
Pour dimensionner correctement la longueur du flexible, trois repères pratiques s'appliquent :
- Le flexible doit dépasser d'au moins 1 m la profondeur maximale à atteindre dans l'ouvrage pour garantir la maniabilité de l'ensemble.
- Pour des ouvrages dont la hauteur de coulage dépasse 6 m, les aiguilles haute fréquence s'imposent car les flexibles longs génèrent des pertes de transmission incompatibles avec une vibration efficace à basse fréquence.
- Un flexible trop long alourdit l'outil et augmente la fatigue de l'opérateur ; choisir la longueur strictement nécessaire reste la règle à appliquer sur chantier.
Comment bien vibrer le béton ?
La qualité de la vibration dépend du respect de plusieurs paramètres techniques et gestuels. Le diamètre du tube de vibration se choisit en fonction des travaux à réaliser : les diamètres disponibles vont de 25 à 155 mm selon le type d'aiguille vibrante. L'énergie transmise au béton doit rester aussi élevée que possible tout en restant compatible avec la taille de la tête vibrante. La fréquence de vibration s'adapte à la granulométrie : une fréquence basse (autour de 10 000 tours par minute) convient aux gros granulats, tandis qu'une fréquence élevée (jusqu'à 20 000 tours par minute) s'impose pour les granulats fins.
La durée d'immersion de la tête vibrante varie selon la consistance du béton :
- Béton fluide : environ 5 secondes suffisent avant l'apparition de la laitance en surface.
- Béton plastique : compter environ 20 secondes par point de vibration.
- Béton ferme : jusqu'à 60 secondes par point pour obtenir un compactage homogène.
La méthode de vibration par points organise le travail selon un maillage régulier. Le rayon d'action d'une aiguille vibrante correspond environ à 10 fois son diamètre : une tête de 50 mm agit sur un rayon de 50 cm autour du point d'introduction. Les points de vibration se placent à un espacement de 6 à 10 fois le diamètre de la tête, de façon à ce que les zones d'action se chevauchent et qu'aucune zone ne reste non vibrée.
Pour les ouvrages verticaux coulés en plusieurs passes (voiles, poteaux, colonnes), le béton se vibre par couches successives de 40 à 60 cm d'épaisseur. L'aiguille descend de 10 à 15 cm dans la couche précédemment vibrée à chaque nouvelle passe, ce qui assure la liaison entre les couches et supprime le risque de joint froid. L'aiguille s'introduit rapidement et verticalement dans le béton, puis remonte lentement et régulièrement jusqu'à ce que trois signaux d'arrêt apparaissent simultanément : le béton cesse de se tasser, les bulles d'air ne remontent plus en surface, et une laitance brillante apparaît autour du tube.
Le contact direct entre l'aiguille vibrante et les armatures ou le coffrage reste fortement déconseillé. Ce contact provoque une ségrégation localisée du mélange, crée de nouveaux espaces gazeux et laisse des traces visibles sur le parement fini. Il est également interdit d'utiliser l'aiguille vibrante pour déplacer horizontalement le béton frais dans le coffrage, car ce geste entraîne une ségrégation immédiate des granulats. Une distance minimale d'environ 10 cm par rapport au coffrage doit être respectée lors de chaque immersion.
Comment bien choisir une aiguille vibrante ?
Selon l'application
Le type d'ouvrage à réaliser oriente directement le choix du diamètre et de l'énergie d'entraînement des aiguilles vibrantes. Pour les piliers et poteaux de section réduite (30 × 30 à 40 × 40 cm), un diamètre de 25 à 40 mm convient, avec un rayon d'action de 20 à 30 cm permettant de couvrir l'ensemble de la section en deux à trois points de vibration. Pour les voiles et murs de soutènement, un diamètre de 40 à 50 mm offre un rayon d'action de 30 à 40 cm, suffisant pour traiter une épaisseur courante de 20 à 30 cm depuis une seule face. Pour les dalles épaisses, les fondations et les éléments massifs de génie civil, des diamètres de 60 à 75 mm et plus permettent d'atteindre des rendements de 10 à 40 m³/h selon la configuration.
Deux règles pratiques guident le dimensionnement selon la géométrie de l'ouvrage :
- Pour un ouvrage vertical (voile, poteau), le diamètre de la tête vibrante doit représenter environ le septième de l'épaisseur de l'élément à vibrer, afin d'assurer une couverture complète de la section.
- Pour les éléments préfabriqués, les coffrages glissants et les prédalles, les aiguilles électriques et pneumatiques restent les technologies les plus adaptées en raison de la régularité de la puissance délivrée et de la possibilité d'alimenter plusieurs têtes simultanément.
Selon l'unité d'entraînement
Le type d'alimentation conditionne l'autonomie, la puissance disponible et les contraintes logistiques sur le chantier. Les aiguilles électriques à basse fréquence se branchent sur le réseau 230 V ou 400 V disponible sur site ; elles offrent une maniabilité et un niveau sonore réduit, sans émission de gaz sur la zone de travail. Les modèles vibrateur haute frequence (42 V / 200 Hz) nécessitent un convertisseur de fréquence externe (monophasé ou triphasé) ou intègrent ce convertisseur directement dans le boîtier pour un branchement simplifié sur réseau 230 V. Ce convertisseur intégré supprime le câble d'alimentation entre boîtier et aiguille et réduit le temps de mise en œuvre sur les petits chantiers.
Les aiguilles thermiques (moteur essence) fonctionnent sans alimentation électrique ; elles conviennent aux chantiers extérieurs isolés, aux zones de fondations ou à tout poste de travail éloigné d'un point d'alimentation. Les aiguilles pneumatiques fonctionnent à partir d'un compresseur d'air alimenté à 6 bars ; un seul compresseur suffit pour alimenter plusieurs têtes vibrantes simultanément, ce qui représente un avantage sur les grands chantiers avec plusieurs postes de coulage actifs en parallèle.
Pour orienter le choix selon les contraintes de chantier :
- Réseau électrique disponible à moins de 25 m du poste de travail : aiguille électrique HF avec convertisseur intégré ou externe selon le budget.
- Chantier sans alimentation électrique (fondations, zone isolée) : aiguille thermique avec groupe d'entraînement essence.
- Chantier avec plusieurs postes de coulage simultanés : aiguille pneumatique alimentée par un compresseur central partagé entre plusieurs opérateurs.
La sélection du matériel de vibration repose sur une méthode en quatre étapes qui convertit les contraintes de chantier en paramètres techniques concrets. La première étape consiste à déterminer le diamètre maximal de la tête vibrante compatible avec l'espacement des armatures : le diamètre de l'aiguille ne doit pas dépasser le passage libre entre les aciers, car la masse excentrée en rotation fait osciller légèrement le tube et peut déplacer ou endommager le ferraillage si le jeu est insuffisant. La deuxième étape applique la règle du rayon d'action (≈ 10 fois le diamètre) pour calculer l'espacement des points de vibration : des points espacés de 6 à 10 fois le diamètre de la tête garantissent un chevauchement des zones d'action et l'absence de zones non vibrées.
La troisième étape relie la fréquence de vibration à la granulométrie du béton utilisé : une fréquence basse (environ 10 000 tours par minute) convient aux bétons à gros granulats, tandis qu'une fréquence élevée (jusqu'à 20 000 tours par minute) traite mieux les bétons à granulats fins ou les éléments de faible épaisseur. La quatrième étape vérifie la cohérence entre la longueur du flexible, la profondeur de coulage et la méthode de vibration par couches de 40 à 60 cm avec recouvrement de 10 à 15 cm dans la couche inférieure. Le tableau ci-dessous synthétise les repères de dimensionnement selon le type d'ouvrage.
| Type d'ouvrage | Diamètre indicatif | Rayon d'action (≈ 10×) | Rendement indicatif |
|---|---|---|---|
| Poteaux / piliers (30×30 à 40×40 cm) | 25 à 40 mm | 20 à 30 cm | 2 à 6 m³/h |
| Voiles / murs de soutènement | 40 à 50 mm | 30 à 40 cm | 6 à 15 m³/h |
| Dalles / fondations / poutres | 60 à 75 mm | 40 à 50 cm | 15 à 30 m³/h |
| Éléments massifs / génie civil | 75 mm et plus | 50 cm et plus | 30 à 45 m³/h |
| Type d'ouvrage : Poteaux / piliers (30×30 à 40×40 cm) | |
|---|---|
| Diamètre indicatif | 25 à 40 mm |
| Rayon d'action (≈ 10×) | 20 à 30 cm |
| Rendement indicatif | 2 à 6 m³/h |
| Type d'ouvrage : Voiles / murs de soutènement | |
|---|---|
| Diamètre indicatif | 40 à 50 mm |
| Rayon d'action (≈ 10×) | 30 à 40 cm |
| Rendement indicatif | 6 à 15 m³/h |
| Type d'ouvrage : Dalles / fondations / poutres | |
|---|---|
| Diamètre indicatif | 60 à 75 mm |
| Rayon d'action (≈ 10×) | 40 à 50 cm |
| Rendement indicatif | 15 à 30 m³/h |
| Type d'ouvrage : Éléments massifs / génie civil | |
|---|---|
| Diamètre indicatif | 75 mm et plus |
| Rayon d'action (≈ 10×) | 50 cm et plus |
| Rendement indicatif | 30 à 45 m³/h |
FAQ : choix et utilisation d'une aiguille vibrante
Quel diamètre d'aiguille vibrante choisir selon le ferraillage ?
Le diamètre de la tête vibrante doit rester inférieur au passage libre entre les armatures pour éviter tout contact avec les aciers lors de l'immersion. Une règle pratique consiste à choisir le plus grand diamètre qui passe librement entre les aciers sans les toucher, en tenant compte de l'oscillation de la tête en fonctionnement. Pour les ouvrages verticaux, le diamètre de l'aiguille représente environ le septième de l'épaisseur de l'élément ; par exemple, pour un voile de 20 cm d'épaisseur, un diamètre de 25 à 30 mm reste adapté. Le rayon d'action d'une aiguille correspond à environ 10 fois son diamètre, ce qui détermine l'espacement des points de vibration à organiser sur le maillage du coffrage.
Quelle épaisseur de couche vibrer avec une aiguille vibrante ?
Sur les ouvrages coulés en plusieurs passes, une aiguille vibrante s'utilise par couches successives de 40 à 60 cm. À chaque nouvelle passe, la tête doit pénétrer de 10 à 15 cm dans la couche inférieure déjà vibrée pour assurer la liaison et éviter les zones non compactées. L'espacement des points de vibration se règle ensuite pour obtenir un recouvrement suffisant des zones d'action (règle du rayon d'action ≈ 10× le diamètre).
Quand arrêter la vibration pour éviter la ségrégation ?
Sur chantier, l'arrêt de vibration se décide sur des signes visibles et auditifs : les bulles d'air ne remontent plus, le béton cesse de se tasser, et une laitance apparaît en surface autour de la tête. Poursuivre au-delà augmente le risque de ségrégation (remontée de pâte et descente de granulats), surtout sur les bétons plus fluides. La remontée de l'aiguille doit rester lente et régulière pour ne pas recréer de vides dans le béton.
