💡 L'essentiel à retenir :

Les emballages MAP (Modified Atmosphere Packaging) reposent sur un équilibre précis entre O2, CO2 et N2 dans le headspace : une microfuite non visible suffit à rompre cet équilibre et à déclencher une altération accélérée du produit avant la DLC/DDM affichée.
Une zone de scellage contaminée par une particule alimentaire, un pli de film ou un réglage machine hors fenêtre représente la cause de microfuite la plus fréquente en production, et reste invisible à l'œil nu sur le produit fini.
La fuite se distingue de la perméation : une fuite traverse un défaut physique localisé et provoque une dérive gazeuse rapide, tandis que la perméation est un phénomène diffusif lent lié aux propriétés intrinsèques du matériau barrière.
Pour les produits sensibles à l'oxygène (viandes fraîches, charcuteries, fromages à pâte molle), même une remontée limitée de l'O2 résiduel dans le headspace suffit à activer la flore aérobie et l'oxydation lipidique.
L'analyse de gaz en headspace (O2 et CO2) constitue le premier outil de diagnostic d'une dérive d'intégrité sur ligne ou en fin de lot, avant même tout test d'étanchéité destructif.
La prévention repose sur trois leviers combinés : la validation rigoureuse de la fenêtre de scellage, la propreté de la zone de soudure et un plan de contrôle structuré avec points de prélèvement définis au démarrage, à chaque changement de lot et en fin de production.

En conditionnement sous atmosphère modifiée, l’intégrité de l’emballage conditionne directement la durée de vie annoncée du produit. Une microfuite invisible à l’œil nu peut modifier progressivement la composition gazeuse du headspace, réintroduire de l’oxygène, accélérer les phénomènes d’oxydation et réduire la DLC ou la DDM réelle avant la date indiquée. L’usage d’un testeur d’étanchéité permet de détecter ces défauts avant expédition et de limiter les risques de non-conformité sur la ligne de conditionnement. Cet article présente les mécanismes liés aux fuites sur les emballages MAP, les causes rencontrées en production et les méthodes de contrôle à mettre en place pour sécuriser la conservation des produits.

Obtenez un devis pour un testeur d'étanchéité

Pourquoi une microfuite MAP réduit-elle la durée de conservation ?

Une microfuite MAP réduit la DLC ou la DDM, car elle modifie progressivement l’équilibre gazeux prévu dans l’emballage. Le headspace contient un mélange adapté au produit, avec une teneur contrôlée en O2, CO2 et N2. Lorsqu’une fuite apparaît, l’air ambiant entre dans l’emballage et le CO2 protecteur s’échappe. La barrière gazeuse ne joue plus son rôle sur toute la durée annoncée.

La criticité dépend de trois paramètres :

la taille de la fuite et sa position sur l’opercule, la soudure ou le film ;
la sensibilité du produit à l’oxygène et à la perte de CO2 ;
la durée pendant laquelle l’emballage doit maintenir sa composition gazeuse.

Le défaut peut rester invisible au contrôle visuel. Il ne provoque pas toujours de gonflement, de pli, de perte de vide ou de déformation. La dérive se manifeste pendant le stockage, le transport ou la mise en rayon. Elle peut entraîner une oxydation, une évolution microbiologique, une perte d’arômes ou une altération de l’aspect produit avant la date affichée.

Voir nos testeurs d'étanchéités

Vous êtes fournisseur de testeur d'étanchéité ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment distinguer une fuite d’une perméation en atelier ?

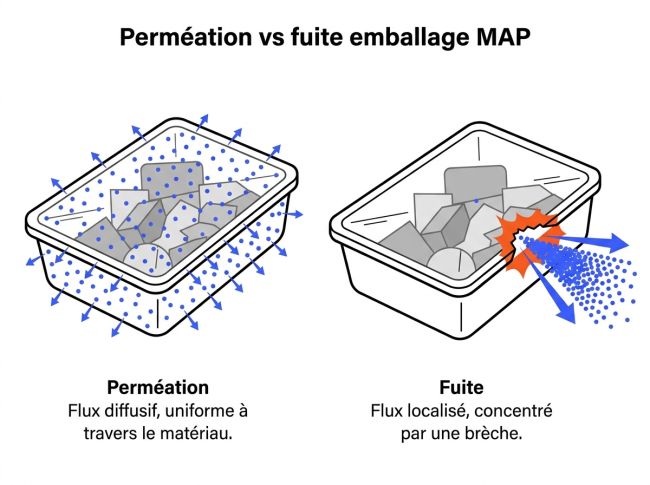

La perméation correspond au passage lent des gaz à travers le film ou l’opercule. Elle dépend des propriétés barrières du matériau, comme l’OTR pour l’oxygène ou le CO2TR pour le CO2. Elle est prévue dès la conception de l’emballage et intégrée au calcul de la DLC ou de la DDM. La fuite provient d’un défaut localisé : micro-perforation, soudure incomplète, pli, coin mal scellé ou résidu dans la zone de soudure. Elle entraîne une dérive gazeuse plus rapide et imprévisible.

En atelier, plusieurs indices orientent le diagnostic :

une dérive d’O2 supérieure à celle attendue avec l’OTR du film indique une fuite probable ;
des écarts entre emballages d’un même lot signalent un défaut localisé ;
une dérive homogène sur le lot évoque une perméation ou un problème de film ;
des défauts concentrés sur un poste ou un créneau horaire orientent vers une cause machine, un réglage ou une soudure défectueuse.

Quels défauts qualité apparaissent quand l'O2 remonte ou que le CO2 chute ?

La remontée de l’O2 et la baisse du CO2 dans le headspace modifient l’équilibre de conservation prévu par l’emballage MAP. Le produit perd une partie de sa protection contre l’oxydation, les flores aérobies et les variations de texture.

Les défauts qualité observés dépendent du produit conditionné :

viandes fraîches : brunissement de la myoglobine, décoloration accélérée, odeurs soufrées, développement de flores aérobies ;
charcuteries et salaisons : développement de flores d’altération, évolution de la couleur, perte de tenue organoleptique ;
produits gras : oxydation lipidique, rancissement, notes de carton, de vieux gras ou de rance ;
fromages : déséquilibre de la flore de surface, évolution de l’activité de l’eau, modification de l’aspect ou de l’odeur ;
produits traiteurs frais, légumes de 4e gamme et pâtes fraîches : dessèchement, perte de texture, migration de vapeur d’eau.

La dérive gazeuse ne provoque pas toujours un défaut visible dès la sortie de ligne. Ses effets apparaissent pendant le stockage, le transport ou la mise en rayon, lorsque l’O2 disponible augmente et que le CO2 protecteur ne joue plus son rôle d’inhibition.

Quelles sont les causes typiques de microfuites en conditionnement MAP ?

Causes liées à la zone de scellage

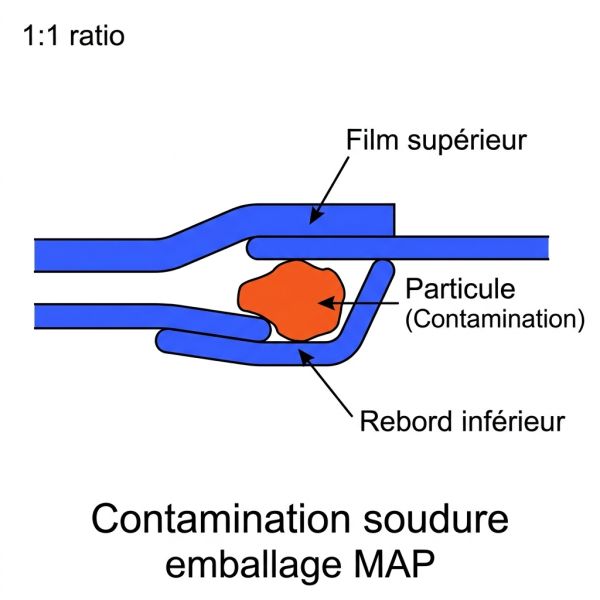

Les microfuites en production agroalimentaire proviennent le plus souvent d’un défaut dans la zone de scellage. Une particule alimentaire, comme de la graisse, de la sauce ou du jus de viande, peut se placer entre le film supérieur et la barquette. Cette présence empêche la fusion complète des matériaux et crée un point faible dans le cordon de soudure.

Les causes les plus courantes sont :

contamination du scellage : résidu alimentaire, graisse, sauce, jus, poudre ou fibre sur le rebord de la barquette ;
pli de film : pression de scellage non uniforme, surtout sur les formats avec soufflets, angles ou géométries complexes ;
coin mal scellé : déformation du film au niveau des angles de barquette ;
condensation ou humidité : rebord froid, projection de produit ou zone de soudure mouillée ;
fenêtre de scellage mal réglée : température, temps ou pression insuffisant pour assurer la liaison entre les matériaux.

Ces défauts restent parfois invisibles en sortie de ligne. Ils affaiblissent localement la soudure et peuvent entraîner une dérive gazeuse pendant le stockage ou le transport.

Réglages machine et fenêtre de scellage

La fenêtre de scellage est l'espace paramétrique (combinaison température / temps / pression de mâchoire) dans lequel la soudure thermique atteint son intégrité maximale. Travailler en dehors de cette fenêtre, même légèrement, génère des soudures fragiles ou incomplètes sans déformation visible de l'emballage. Un réglage en sous-température produit une soudure « froide » collée mais non fusionnée, qui cède progressivement. Un réglage en sur-température peut dégrader les propriétés barrières du film au niveau de la soudure. Les dérives de réglage surviennent notamment en début de production (machine froide), après un arrêt prolongé, lors d'un changement de film ou de format, ou encore en cas d'usure des mâchoires de scellage.

Micro-perforations, défauts matière et chocs logistiques

Le film ou l'opercule peut présenter des micro-perforations d'origine matière (inclusions, hétérogénéités d'épaisseur) ou d'origine process (contact avec une arête vive sur ligne, poinçon d'étirage). Ces défauts sont souvent inférieurs au millimètre et invisibles à l'inspection visuelle standard. Les chocs et vibrations lors du transport ou de la manutention constituent une cause sous-estimée de microfuites post-ligne : une soudure légèrement sous-optimale qui « tient » en sortie de ligne peut céder sous les contraintes mécaniques de la logistique. C'est pourquoi la qualification du transport fait partie d'une démarche d'intégrité MAP complète.

Indices rapides en production pour suspecter une dérive d'intégrité

Plusieurs signaux faibles permettent d'orienter rapidement le diagnostic sans attendre les résultats de tests destructifs :

Une mesure d'O2 résiduel en headspace systématiquement plus élevée que la valeur cible sur un même poste ou créneau indique une dérive d'intégrité à investiguer.
Un affaissement ou gonflement anormal de l'emballage par rapport aux autres unités du lot suggère une perte ou un gain de gaz lié à une fuite ou à un sous-remplissage de gaz.
Des plaintes clients groupées sur une même référence ou un même lot, avec des descriptions d'altération organoleptique précoce, constituent un signal de fuite systémique à remonter jusqu'à la ligne.
Une hétérogénéité visuelle des soudures (zones mates, blanchâtres ou discontinues) au niveau des cordons est un indice direct de scellage incomplet.

Comment détecter une microfuite invisible ?

Tests d'étanchéité pression, vide et immersion

Le test d'étanchéité par pression consiste à placer l'emballage dans une enceinte fermée, à appliquer une surpression ou une dépression, et à mesurer l'évolution de pression dans le temps. Toute perte de pression signale une fuite. Ce test est sensible, reproductible et applicable en R&D ou en laboratoire qualité. Il est destructif pour l'emballage testé mais non invasif pour le produit et permet de travailler sur échantillon représentatif.

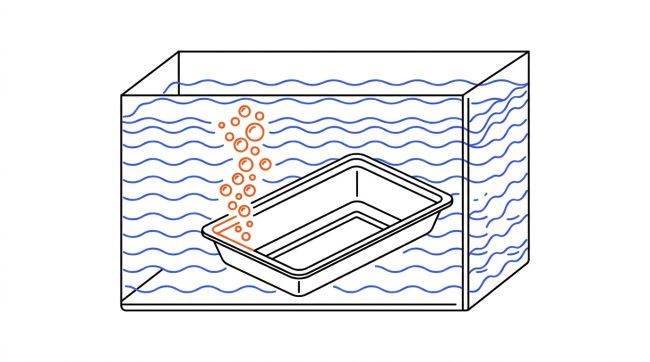

Le test par immersion dans l'eau (test bulles) applique une dépression sur l'emballage immergé : les bulles qui s'échappent visualisent directement la localisation du défaut. Simple à mettre en œuvre, il convient au diagnostic de cause sur ligne ou en labo, mais sa sensibilité est limitée pour les fuites très faibles et son résultat dépend de l'opérateur.

Ces tests par échantillonnage présentent une limite structurelle : ils ne couvrent qu'une fraction des unités produites. Un plan d'échantillonnage rigoureux (démarrage de lot, changements de paramètres, fin de production) compense partiellement cette limite, mais ne garantit pas la détection de défauts sporadiques.

Traceur gaz et analyse headspace O2/CO2: quand les utiliser ?

L'analyse de gaz en headspace par piquage ou par méthode sans contact représente l'outil de contrôle le plus directement lié à la tenue du gaz. En mesurant les concentrations d'O2 et de CO2 dans l'emballage, elle détecte la conséquence fonctionnelle d'une fuite (dérive gazeuse) plutôt que sa cause physique. Elle convient au contrôle en production, à la surveillance de la durée de vie en conditions réelles et à la validation de nouveaux emballages.

La détection par gaz traceur (généralement CO2 ou un mélange avec un gaz rare) offre une très haute sensibilité, adaptée à la détection de fuites imperceptibles par les autres méthodes. Elle trouve sa place en validation de conception, en R&D et dans les configurations où l'exigence barrière est maximale (produits à très longue DLC, emballages actifs).

Le contrôle 100 % par analyseur en ligne, lorsqu'il est techniquement possible, apporte une couverture totale mais représente un investissement significatif et requiert une maintenance régulière pour maintenir la précision des capteurs. L'échantillonnage reste la solution la plus déployée en production, à condition que le plan de prélèvement soit formalisé et respecté.

Comment limiter les risques de microfuites sur un emballage MAP ?

La prévention des microfuites s'organise autour de quatre leviers complémentaires qui doivent être activés simultanément pour être efficaces.

La propreté de la zone de scellage est le premier levier : un protocole de nettoyage des mâchoires et des guides de film à fréquence définie, une discipline stricte de gestion des projections de produit en zone de scellage et un gabarit de remplissage qui limite les débordements sur le rebord de barquette réduisent significativement les contaminations de soudure.

Le choix du couple film-opercule conditionne la robustesse de la soudure : la compatibilité des matériaux de scellage (nature du revêtement thermoscellant, épaisseur, propriétés de fusion) doit être vérifiée pour chaque couple produit-emballage. Un opercule ou un film mal adapté à la machine ou au produit augmente la probabilité de soudures incomplètes même avec des réglages corrects.

La maintenance préventive des mâchoires de scellage, des systèmes de chauffe et des détecteurs de pression constitue un levier sous-estimé : une mâchoire usée ou rayée génère une soudure hétérogène sans dérive visible sur le tableau de bord machine. Un calendrier de contrôle dimensionnel et thermique des mâchoires, associé à des tests d'étanchéité systématiques après chaque intervention, sécurise la ligne.

La formation des opérateurs au diagnostic visuel des soudures, à l'interprétation des mesures d'O2 en headspace et aux procédures d'alerte en cas de dérive constitue la dernière barrière avant la mise en circulation d'un lot défectueux.
