Quelles dimensions prévoir pour un chariot élévateur ?

Le chariot élévateur est un équipement central dans les activités de manutention, de stockage, de chargement et de déchargement en environnement professionnel. Les dimensions d’un chariot élévateur déterminent sa capacité à circuler dans les allées, à franchir les passages sous portés, à accéder aux rayonnages et à évoluer en sécurité sur un site industriel ou logistique. Largeur, longueur, hauteur, rayon de braquage et poids conditionnent l’adéquation du  choix d’un chariot élévateur avec l’infrastructure existante. Un dimensionnement inadapté limite la circulation, augmente les contraintes sur les sols et réduit l’efficacité des opérations.

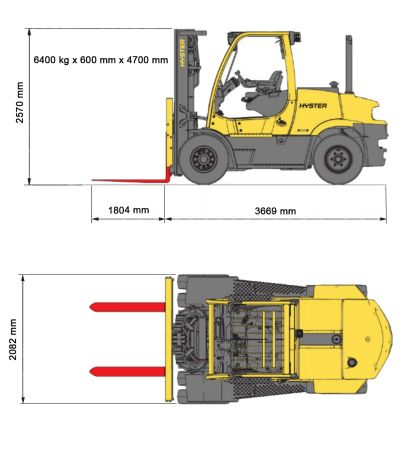

Les dimensions clés d’un chariot élévateur sont la longueur, la largeur, la hauteur, le rayon de braquage et la hauteur de levée, utilisées pour vérifier la compatibilité de l’engin avec son environnement d’utilisation et son fonctionnement.

Les dimensions d’un chariot élévateur permettent d’anticiper les contraintes liées aux allées, aux zones de stockage, aux accès et aux opérations de manutention.

La longueur hors tout d’un chariot élévateur correspond à la distance totale entre l’extrémité arrière du châssis et l’extrémité avant des fourches. Elle conditionne l’encombrement de l’engin et impacte le rayon de braquage lors des manœuvres.

Repères dimensionnels :

• Longueur sans fourches : 2 000 à 3 500 mm
• Longueur des fourches normalisées : 1 150 à 2 400 mm selon les normes ISO / FEM

Une longueur hors tout plus importante implique une largeur d’allée de travail adaptée pour permettre les rotations et les changements de direction en sécurité.

La largeur totale d’un chariot élévateur correspond à la distance maximale mesurée entre les roues. Elle définit la largeur de passage nécessaire et conditionne les dimensions des allées de circulation en zone de manutention.

Valeurs observées :

• 1 000 à 1 300 mm pour des chariots compacts

• 1 300 à 1 800 mm pour des chariots standards

• Jusqu’à 2 300 mm pour des chariots à capacité de charge élevée

Une largeur totale plus importante du chariot élévateur améliore la stabilité latérale lors des opérations de levage, tout en nécessitant des allées de circulation adaptées.

La hauteur totale du chariot élévateur correspond au mât replié.Elle détermine la capacité à franchir les passages sous les portes.

Ordres de grandeur :

• Hauteur mât replié : 2 000 à 3 500 mm

• Hauteur de levée : 3 000 à 7 500 mm

• Levée libre : 0 à 1 000 mm


Une levée libre permet de lever une charge sans augmenter la hauteur totale.

Le rayon de braquage d’un chariot élévateur, également appelé rayon de giration, correspond à l’espace minimal requis pour effectuer un demi-tour. Il dépend principalement de la longueur hors tout, de la largeur totale et de l’empattement de l’engin.

Un rayon de braquage réduit facilite la circulation dans des zones de manœuvre contraintes. Un rayon plus important impose des allées de travail plus larges et s’inscrit dans des configurations favorisant la stabilité lors des déplacements avec charge.

Valeurs usuelles :

• 1 600 à 1 900 mm pour des chariots compacts

• 2 200 à 2 800 mm pour des chariots standards

La largeur et la hauteur d’un chariot élévateur doivent être adaptées aux dimensions des allées, aux passages disponibles et aux hauteurs sous plafond du site d’exploitation.
Les contraintes d’espace imposent une analyse précise des dimensions normalisées afin d’assurer une sécurité de circulation adaptée aux conditions réelles d’exploitation.

La largeur d’allée d’un chariot élévateur correspond à la distance libre mesurée entre deux rayonnages, murs ou obstacles fixes, nécessaire au déplacement et aux manœuvres de l’engin. Elle intègre la largeur totale du chariot, le rayon de braquage ainsi qu’une marge dédiée aux opérations de circulation et de rotation.

Les configurations observées en environnement logistique font apparaître des largeurs minimales comprises entre 2 300 mm pour des circulations linéaires et plus de 4 000 mm dans des zones à flux bidirectionnels ou à manœuvres fréquentes. Une largeur d’allée adaptée réduit les risques de collision et améliore la continuité des déplacements.

La hauteur de passage d’un chariot élévateur correspond à la hauteur libre disponible sous les portes, plafonds ou structures suspendues présentes sur un site d’exploitation. Elle doit être supérieure à la hauteur du mât replié, en intégrant une marge de sécurité destinée aux déplacements et aux variations de sol.

Dans les bâtiments logistiques et industriels, les hauteurs de passage observées se situent généralement entre 2 000 et 2 600 mm. Une analyse préalable de ces contraintes permet d’éviter les contacts avec les structures fixes et d’assurer la compatibilité du chariot avec l’infrastructure existante.

Les zones de circulation d’un site d’exploitation regroupent les quais, les couloirs, les zones de stockage et les espaces de préparation. Les dimensions d’un chariot élévateur doivent être adaptées à ces espaces afin de permettre une cohabitation maîtrisée avec les piétons et les autres engins de manutention et les opérations de transport de chariot élévateur.

Une largeur et une hauteur cohérentes facilitent la lecture des trajectoires et contribuent à la sécurité des déplacements dans l’environnement intérieur.

L’adaptation des dimensions d’un chariot élévateur repose sur l’environnement d’exploitation et sur la nature des opérations de manutention réalisées.

En environnement intérieur, les contraintes principales concernent la largeur de circulation et la hauteur disponible. Les chariots élévateurs utilisés présentent généralement une largeur comprise entre 1 000 et 1 600 mm, avec des allées de travail de 2 500 à 3 500 mm. Ce dimensionnement permet l’accès aux rayonnages et une circulation continue dans les zones logistiques.

En environnement extérieur, les chariots élévateurs affichent des dimensions plus importantes afin de répondre aux contraintes de stabilité et d’adhérence, dans des configurations proches de celles rencontrées pour les engins soumis à la VGP des engins de chantier. La largeur dépasse fréquemment 1 800 mm et le poids total peut excéder 6 000 kg, afin d’assurer les déplacements sur des sols irréguliers ou non stabilisés.

La sélection des dimensions d’un chariot élévateur repose sur l’analyse de la largeur des allées existantes, de la longueur des fourches compatibles avec les palettes Europe, de la hauteur de levée nécessaire pour le rayonnage et de la capacité du sol à supporter le poids total de l’engin.

Le poids d’un chariot élévateur impacte directement la charge exercée sur les sols, la stabilité de l’engin en circulation et les contraintes supportées par les infrastructures du site.
Il conditionne la compatibilité avec les sols industriels, les zones de déplacement et le comportement du matériel lors des opérations de levage et de manutention.

Le poids propre d’un chariot élévateur, également appelé tare, correspond au poids de l’engin à vide, sans charge manutentionnée. Cette valeur constitue une base essentielle pour évaluer le poids total en exploitation et la charge exercée sur le sol.

Repères chiffrés :

• Poids propre d’un chariot élévateur : 2 000 à 8 000 kg

• Règle couramment observée : poids propre ≈ 2 × charge nominale

• Poids total en service : poids propre + charge manutentionnée


La charge au sol dépend du poids total du chariot élévateur et de la surface de contact des roues avec le sol. Une surface de contact réduite concentre les efforts, ce qui peut entraîner des contraintes mécaniques accrues sur les sols industriels.

La stabilité d’un chariot élévateur repose sur la répartition du poids entre le châssis, le contrepoids arrière et la charge levée. Elle est directement liée à la position du centre de gravité et au déport de la charge par rapport à l’axe de l’engin.

Valeurs de référence :

• Centre de gravité standard : 500 mm

• Déport de charge : entraîne une réduction de la capacité nominale

• Charge élevée ou déportée : stabilité diminuée


Une répartition déséquilibrée du poids accroît les risques de basculement lors des virages, des freinages ou des déplacements sur des surfaces irrégulières. Ces paramètres doivent être intégrés dans le choix du chariot et dans l’organisation des flux de manutention.

Les sols industriels et logistiques sont dimensionnés selon une capacité portante exprimée en kg/m², qui doit être compatible avec le poids total du chariot élévateur en charge. Cette capacité doit intégrer les efforts statiques et dynamiques générés lors des déplacements.

Méthode de calcul utilisée :

• Charge surfacique = (poids total × 1,4) / surface de contact

• Coefficient 1,4 appliqué pour tenir compte des efforts dynamiques

Capacités courantes des sols industriels :

• Sol industriel standard : 2 000 à 5 000 kg/m²


Une analyse préalable des sols et des infrastructures permet d’éviter les dégradations, les affaissements et les contraintes excessives sur les dallages et plateformes de circulation.
