Tout savoir sur les rooftop climatisation

💡 À retenir :

• Le rooftop climatisation se dimensionne d’abord sur un bilan thermique et les besoins de renouvellement d’air ; les débits rencontrés vont typiquement de 4 000 à 35 000 m³/h selon les configurations.
• Le rooftop climatisation prix dépend de la puissance, des options et du niveau de régulation ; le coût complet doit intégrer aussi la pose, la costière/étanchéité, le levage et le réseau de gaines.
• Un climatiseur rooftop implique des choix projet dès l’amont : zonage, contraintes toiture/implantation, accès maintenance, acoustique et raccordements.
• La rooftop ventilation peut être pilotée via des volets (air neuf/reprise) et, selon les sites, une logique d’occupation (ex. capteur CO₂) pour adapter le débit d’air neuf.
• Le roof top chauffage peut être assuré par une PAC réversible, une batterie eau chaude, un appoint électrique, ou des configurations gaz/hybrides selon les énergies disponibles.
• Le free cooling est pertinent surtout en intersaison lorsque l’air extérieur est favorable ; son intérêt dépend de la régulation et des contraintes d’hygrométrie/qualité d’air.
• En exploitation, l’entretien (notamment filtres et échangeurs) et la supervision conditionnent la performance et la durée de vie (ordre de grandeur : 10 à 20 ans selon l’usage).

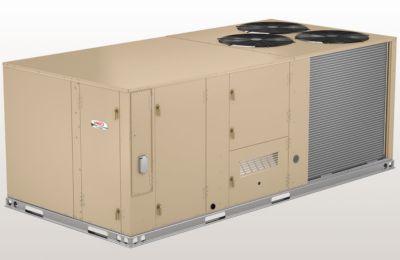

Le climatiseur rooftop est un climatiseur professionnel qui répond aux besoins de traitement d'air des sites professionnels à fort volume : entrepôts, grandes surfaces commerciales, ERP, halls industriels ou bureaux ouverts. Sa conception monobloc, installée sur la toiture du bâtiment, permet de gérer simultanément la climatisation, le chauffage et le renouvellement d'air sans empiéter sur les surfaces exploitables. Pour un acheteur B2B, l'enjeu est de cadrer le projet dès le départ : surface et volume à traiter, réseau de gaines à prévoir, option de chauffage adaptée au site, niveau de régulation souhaité et contraintes structurelles de la toiture. La climatisation de toiture se raccorde principalement au réseau électrique et au réseau aéraulique, ce qui simplifie la mise en œuvre par rapport à des solutions hydrauliques centralisées. Un bilan thermique complet reste indispensable avant toute décision de dimensionnement.

En général, le prix d'un rooftop climatisation oscille entre 10 000 et 70 000 €. Cet écart reflète des différences importantes de puissance, de technologie et d'options intégrées. Plusieurs facteurs font varier ce budget.

• La technologie du compresseur : monovitesse, Inverter ou Full Inverter, avec des performances SCOP variant entre 3 et 3,5 et des SEER entre 4 et 4,6 selon les modèles ;
• Le mode de fonctionnement : froid seul, pompe à chaleur réversible, chauffage gaz ou version hybride ;
• Le volume d'air traité : entre 4 000 et 35 000 m³/h selon la surface et les besoins ;
• Les options intégrées : free cooling, récupération de chaleur, régulation avancée avec protocoles de communication GTB.

Le budget matériel seul ne représente qu'une partie du coût complet. Les postes annexes à intégrer dans le chiffrage sont les suivants.

• La costière et l'étanchéité : le châssis métallique support et les travaux d'étanchéité associés génèrent un coût variable selon l'état de la toiture ;
• Le levage : la pose par grue ou hélitreuillage représente un poste significatif, notamment sur des sites à accès difficile ;
• Le réseau de gaines : les gaines de soufflage et de reprise (rigides galvanisées ou souples) constituent souvent le poste le plus long à réaliser ;
• Le raccordement électrique : tableau dédié et câblage jusqu'à l'unité selon la puissance absorbée ;
• La mise en service : réglages, contrôle d'étanchéité du circuit frigorifique et vérification des débits par un professionnel habilité.

Pour les grandes surfaces commerciales, les coûts globaux constatés se situent entre 38 et 54 € HT/m² d'investissement. Les coûts d'exploitation annuels (chauffage et rafraîchissement) oscillent entre 3 et 4,50 € HT/m²/an, et la maintenance entre 1,50 et 3 € HT/m²/an. Ces valeurs constituent des ordres de grandeur indicatifs, à affiner selon le projet.

Le rooftop climatisation convient aux sites où les volumes sont importants, peu cloisonnés et où les besoins en ventilation et en renouvellement d'air sont élevés. Les typologies de bâtiments les plus courantes sont :

• Les entrepôts de stockage, notamment lorsque la maîtrise de la température et de l'hygrométrie est requise ;
• Les bâtiments industriels avec des dégagements de chaleur liés aux process ou aux équipements ;
• Les centres commerciaux et les grandes surfaces, où l'occupation variable génère des apports calorifiques importants ;
• Les salles de cinéma et les théâtres, dont les charges thermiques liées au public sont élevées ;
• Les bureaux en plateau ouvert à faible cloisonnement.

Ces environnements partagent des caractéristiques communes : grandes hauteurs sous plafond, besoins de renouvellement d'air neuf réglementaires, et plages d'occupation variables qui rendent la modulation des débits et de la puissance particulièrement utile.

Le dimensionnement d'un rooftop climatisation repose avant tout sur un bilan thermique complet du bâtiment. Ce calcul intègre les déperditions en hiver (incluant le renouvellement d'air), les charges thermiques en été (apports solaires, éclairage, machines, présence du public) et les débits d'air neuf réglementaires. Les éléments clés à prendre en compte lors de l'étude sont :

• La surface et la hauteur sous plafond : la répartition peut se faire par zones (une unité par zone) lorsque l'occupation et les apports varient ;
• Les charges internes : l'éclairage, les équipements et l'occupation humaine contribuent au bilan d'été ;
• Le débit d'air neuf : il est dimensionnant dans de nombreux ERP et commerces ; un pilotage par sonde CO₂ permet d'adapter ce débit à l'occupation réelle ;
• Le zonage : plusieurs unités traitant chacune une zone distincte améliorent la maîtrise du confort et des consommations ;
• Débit d'air : la plage de débit d'air des rooftops disponibles s'étend de 4 000 à 35 000 m³/h.

Ces repères restent indicatifs : l’installateur s’appuie sur le bilan thermique, les contraintes d’implantation en toiture, et l’architecture du réseau de gaines pour valider le nombre d’unités et leur configuration. Selon les projets, la question de l’air rooftop (prise d’air neuf, rejet, recirculation) fait partie intégrante du dimensionnement et de la régulation.

L'intérieur de la carrosserie d'un rooftop regroupe deux circuits complémentaires qui travaillent en liaison permanente : le circuit aéraulique assure la gestion de l'air (reprise, mélange, filtration, soufflage) tandis que le circuit frigorifique assure la production de froid ou de chaleur. Ensemble, ils permettent au rooftop de traiter simultanément la qualité d'air intérieur et le confort thermique, en mode rooftop froid, en mode chauffage ou en free cooling selon les conditions extérieures.

• Circuit frigorifique classique ;
• Circuit aéraulique.

Comme tout équipement de ventilation mécanique contrôlée, le circuit aéraulique d'un climatiseur de toiture est constitué d'un ventilateur de reprise, d'un ventilateur de soufflage, d'un caisson de mélange et de filtres à air.

Le caisson de mélange assure le renouvellement de l'air se trouvant dans le local, en mélangeant l'air repris avec un air neuf provenant de l'extérieur. Le ventilateur de reprise récupère l'air provenant du local et le renvoie vers le caisson de mélange. L'air neuf, quant à lui, traverse une série de filtres qui vont éliminer les particules polluantes, avant de rejoindre le caisson.

Le circuit frigorifique d’un climatiseur rooftop est responsable de la production de froid, et de la chaleur si ce dernier est un climatiseur réversible. Il présente une configuration classique puisqu’il est composé d’un compresseur, d’un condenseur, d’un détendeur et d’un évaporateur. Ces éléments forment un circuit fermé dans lequel circule un liquide frigorigène. Ce dernier sera soumis à un cycle de compression/décompression afin d’assurer la production de chaleur ou de froid.

L'unité de climatisation de toit peut utiliser des méthodes de refroidissement passif afin de maintenir la température de confort dans un local. Cette technique est connue sous le nom de free cooling, ce qui signifie refroidissement gratuit. Le free cooling consiste à utiliser directement l'air extérieur pour rafraîchir l'atmosphère dans le local. Dans ce cas, l'air repris est entièrement évacué vers l'extérieur, tandis que l'air neuf est projeté dans le local sans qu'il ne soit nécessaire de mettre en marche le groupe de climatisation.

Le chauffage intégré au rooftop constitue un critère de choix structurant dès la phase d'étude. Quatre grandes configurations existent selon les ressources disponibles sur le site et les contraintes d'exploitation.

• Pompe à chaleur réversible (air/air) : le circuit frigorifique s'inverse pour produire de la chaleur à partir de l'air extérieur. Cette solution est adaptée aux sites disposant d'une alimentation électrique suffisante et offre une bonne efficacité en mi-saison ;
• Résistances électriques d'appoint : en complément d'une PAC réversible, elles couvrent les besoins de chauffage en conditions défavorables (au prix d'un coût d'exploitation plus élevé) ;
• Batterie eau chaude : raccordement à un réseau de chaleur/chaudière existante, pertinent lorsque la production de chaleur est déjà centralisée ;
• Brûleur gaz intégré (rooftop gaz) : solution envisageable sur les sites raccordés au réseau gaz et ayant des besoins de chauffage soutenus, avec des contraintes de conduite et de sécurité à prendre en compte ;
• Version hybride : combinaison (ex. PAC + gaz) pilotée par la régulation en fonction des conditions et du coût d’énergie, avec un surcoût d’investissement à anticiper.

Le choix dépend de la disponibilité des énergies, du profil d'usage (chauffage continu ou appels ponctuels), des contraintes du site et du bilan économique sur la durée de vie de l'installation.

L'installation d'un climatiseur de toit repose sur le principe du Plug&Play : les appareils sont montés et calibrés en usine, et nécessitent principalement un raccordement électrique et aéraulique sur site. Avant la pose, plusieurs prérequis techniques doivent être vérifiés. La toiture doit supporter le poids de l'unité et de son support : la capacité portante de la structure est à valider par un bureau d'études structure avant tout chantier. La pose du climatiseur rooftop s'effectue sur une costière, châssis métallique fixé sur le chevêtre du toit. Des dispositifs anti-vibratiles peuvent être interposés entre l'unité et le support pour limiter la transmission des vibrations à la structure. Les travaux d'étanchéité autour de la costière et des traversées sont réalisés pour garantir l'imperméabilité de la toiture. Le levage se fait par grue ou par hélitreuillage selon l'accessibilité du site. Par la suite, le raccordement au réseau aéraulique du bâtiment s'effectue par gaine souple ou rigide. Pour les versions avec batterie eau chaude, un raccordement hydraulique s'y ajoute. La mise en service comprend notamment le contrôle d'étanchéité du circuit frigorifique, le réglage des débits et la vérification des performances, réalisés par un professionnel habilité à la manipulation des fluides frigorigènes.

L'implantation d'un rooftop engage des contraintes techniques qui doivent être identifiées en amont du projet, lors de l'étude de faisabilité.

• Capacité portante de la toiture : compatibilité poids/supports et efforts dynamiques, renforcement parfois nécessaire ;
• Étanchéité : traitement de la costière et des traversées (gaines/câbles) pour éviter les infiltrations ;
• Air neuf et rejets : limiter la ré-aspiration (implantation des prises d’air et rejets, orientation au vent) et prévoir les cheminements de gaines ;
• Acoustique : bruit de fonctionnement à intégrer selon l’environnement du site ;
• Accès maintenance : accès sécurisé, dégagements d’intervention et dispositifs de sécurité en toiture ;
• Environnement : anticorrosion si atmosphère agressive, protection aux intempéries.

Ces points conditionnent les performances et la pérennité, notamment pour les installations orientées rooftop ventilation avec modulation d’air neuf et réseau de gaines étendu.

Les climatiseurs de toiture présentent plusieurs avantages opérationnels qui expliquent leur diffusion sur les bâtiments tertiaires et industriels à grand volume. Ces climatiseurs monoblocs simplifie l'installation : les appareils arrivent pré-chargés en usine et se raccordent directement au réseau aéraulique et électrique existant. Il n'est pas nécessaire de créer de nouveaux locaux techniques ni d'installer une production de froid séparée. La grande majorité des travaux d'installation et de maintenance se déroule en toiture. Cette configuration préserve l'aspect visuel de la façade du bâtiment libère l'espace intérieur au sol et permet d'intervenir sans perturber l'activité des occupants. En cas d'agrandissement de la surface du local, l'ajout d'une unité supplémentaire se fait en toiture sans fermeture de l'établissement. Ces avantages sont toutefois à mettre en regard de plusieurs points de vigilance : nécessité d’un réseau de gaines (encombrement et investissement), contraintes d’accès en toiture pour la maintenance (sécurité travail en hauteur), et enjeux acoustiques selon l’environnement. L’encrassement des filtres et des échangeurs impose un suivi régulier pour conserver les débits, le confort et la performance énergétique.

Sur un site tertiaire ou industriel, la climatisation rooftop se pilote et s’entretient comme un équipement CVC central pour la zone desservie. Les opérations d’entretien se font majoritairement en toiture et portent notamment sur les filtres, les échangeurs, les ventilateurs et les organes de régulation.

• Filtration et débits : contrôle de l’encrassement, remplacement/nettoyage des filtres, vérification des débits et des pertes de charge ;
• Réseau aéraulique : inspection des gaines (fuites, isolation, propreté) et des registres/volets ;
• Circuit frigorifique : contrôles réglementaires et interventions par un professionnel habilité, avec vérification de l’étanchéité et des paramètres de fonctionnement ;
• Périodicité : ordre de grandeur 1 à 2 fois/an selon l’usage, l’environnement (poussières) et le contrat.

La durée de vie dépend du dimensionnement, des cycles de fonctionnement, de l’environnement et du suivi (ordre de grandeur courant : 10 à 20 ans).

La régulation et l’intégration GTB permettent d’exploiter un rooftop en cohérence avec les usages : programmation horaire, consignes, alarmes et suivi des états (ventilation, chauffage, froid, free cooling). Selon les projets, un rooftop clim peut être raccordé à une supervision via des protocoles courants (ex. ModBus/LON) pour remonter des informations et piloter des scénarios. Sur la partie aéraulique, les fonctions attendues concernent notamment la modulation d’air neuf (volets), l’optimisation en charge partielle, et le pilotage conditionnel du free cooling. Pour la qualité d’air, l’ajustement des débits sur occupation (ex. capteur CO₂) aide à adapter l’air rooftop aux variations d’affluence sans surventiler en permanence.

La différence entre rooftop et cta se joue surtout sur le périmètre fonctionnel et l’organisation du système : un rooftop regroupe généralement dans un même châssis la production de froid/chaud et la diffusion d’air (soufflage/reprise), tandis qu’une CTA est centrée sur le traitement et le renouvellement d’air (filtration, mélange, batteries) et peut s’appuyer sur une production de chaud/froid séparée selon les projets. Dans certains cas, les périmètres se rapprochent (CTA avec batteries et production associée) : l’arbitrage se fait alors sur l’implantation, l’architecture des réseaux, la régulation et les contraintes d’exploitation.

Pour un rooftop ventilation, l’entretien vise à maintenir les débits et la qualité d’air : contrôle/remplacement des filtres (encrassement), vérification des volets d’air neuf/reprise et des organes de régulation, inspection des gaines (fuites, isolation) et, selon l’installation, contrôle des capteurs (ex. CO₂) et des alarmes. Les interventions sur le circuit frigorifique (si présent) sont réalisées par des professionnels habilités, avec contrôles d’étanchéité et paramètres de fonctionnement. La périodicité dépend du contrat et de l’environnement (poussières), avec un ordre de grandeur de 1 à 2 passages/an.

Un rooftop gaz peut être envisagé lorsque le site est raccordé au réseau gaz et que le besoin de chauffage est significatif, notamment avec des contraintes d’exploitation qui privilégient une puissance disponible et stable. Les versions hybrides (ex. PAC + gaz) peuvent être pertinentes lorsque l’on souhaite arbitrer automatiquement entre plusieurs énergies selon les conditions extérieures et les coûts d’énergie, tout en conservant une continuité de service. Le choix dépend aussi des contraintes de maintenance, de la conduite/sécurité, et des exigences du site (ERP, industrie, horaires).

Le free cooling apporte un gain surtout en intersaison, lorsque l’air extérieur est suffisamment favorable pour couvrir une partie des besoins de rafraîchissement sans solliciter le compresseur. Le résultat dépend de la stratégie de régulation (température/enthalpie, pilotage des volets air neuf/reprise), du niveau de filtration et des contraintes d’hygrométrie et de pollution extérieure. Si l’air extérieur devient trop chaud ou trop humide, la machine repasse en fonctionnement frigorifique classique.
