Guide sur le fonctionnement d'un compresseur

đź’ˇ Ce qu'il faut retenir :

• Le fonctionnement d'un compresseur d'air repose sur trois phases enchaĂ®nĂ©es : admission de l'air, compression dans un Ă©lĂ©ment mĂ©canique, puis refoulement vers la cuve ou le rĂ©seau.
• Un compresseur volumĂ©trique rĂ©duit le volume de l'air pour augmenter sa pression ; il regroupe les technologies Ă  piston, Ă  vis et Ă  palettes, avec des pressions atteignant 30 bars et plus selon la technologie.
• Un compresseur dynamique (centrifuge) accĂ©lère l'air par force centrifuge puis convertit cette vitesse en pression ; il dĂ©livre de très hauts dĂ©bits en service continu pour les grandes installations industrielles.
• Le pressostat arrĂŞte le moteur Ă  la pression haute et relance le compresseur environ 2 bar sous ce seuil ; le rĂ©gulateur de pression en sortie ajuste la pression dĂ©livrĂ©e Ă  l'outil ou au process.
• Sur les compresseurs lubrifiĂ©s, un sĂ©parateur d'huile et des filtres Ă  coalescence traitent l'air avant distribution ; sur les modèles sans huile, le risque de contamination par l'huile est supprimĂ© Ă  la source.
• La purge rĂ©gulière des condensats dans la cuve prĂ©serve le rĂ©seau de la corrosion et stabilise la qualitĂ© d'air tout au long de l'installation.

Dans une installation pneumatique professionnelle, le principe de fonctionnement d’un compresseur se déroule en séquence : l’air ambiant est aspiré, filtré, puis comprimé par un élément mécanique avant d’être refoulé dans une cuve ou directement dans un réseau d’air. Le pressostat surveille la pression en permanence et pilote les cycles de marche et d’arrêt du moteur. Ce fonctionnement d'un compresseur d'air alimente aussi bien des outils pneumatiques en atelier que des réseaux d'air comprimé en production continue ou des structures gonflables. Le procédé mis en œuvre pour la compression diffère selon le type de compresseurs : volumétrique ou dynamique, chaque famille repose sur un mécanisme distinct pour convertir l'énergie électrique en pression utilisable. Repères de lecture : comment fonctionne un compresseur, comment fonctionne un compresseur d'air, fonctionnement compresseur et fonctionnement d'un compresseur dépendent ensuite de la technologie (piston, vis, palettes, centrifuge) et des organes de régulation/traitement d’air associés.

Un compresseur d'air traverse trois phases successives Ă  chaque cycle de compression.

• Admission : le moteur entraĂ®ne l'Ă©lĂ©ment de compression, qui crĂ©e une dĂ©pression Ă  l'entrĂ©e. L'air ambiant est aspirĂ© et traverse un filtre d'admission qui retient poussières et impuretĂ©s avant d'entrer dans la chambre de compression.
• Compression : l'Ă©lĂ©ment mĂ©canique (piston, rotors Ă  vis, palettes ou roue centrifuge) rĂ©duit le volume d'air emprisonnĂ©. La pression augmente tandis que la tempĂ©rature monte, ce qui justifie la prĂ©sence d'un refroidissement sur les machines industrielles.
• Refoulement : lorsque la pression atteint le seuil de refoulement, un clapet anti-retour s'ouvre et l'air comprimĂ© est poussĂ© vers la cuve de stockage ou le rĂ©seau de distribution.

Pour les réseaux en atelier ou en production, la pression de service se situe couramment entre 6 et 8 bar. Pour des applications nécessitant de très hautes pressions, certaines machines à pistons étagés atteignent 30 bar et plus. La cuve joue le rôle de réserve tampon : elle absorbe les pics de demande et limite la fréquence des redémarrages du moteur. Plus la cuve est grande, moins le compresseur relance ses cycles et moins il s'use prématurément. Le schéma de fonctionnement d'un compresseur d'air suit donc toujours cette logique : air aspiré → filtré → comprimé → refoulé dans la cuve → distribué au réseau via un régulateur de pression. Chaque étape influe directement sur la qualité et la pression de l'air disponible en sortie.

En environnement professionnel, un compresseur alimente en énergie pneumatique des outils, des actionneurs ou des lignes de production entières. L'air comprimé présente un avantage opérationnel direct : il est non inflammable et ne présente aucun risque électrique au niveau de l'outil, ce qui simplifie son usage en atelier et sur chantier. Les cas d'usage les plus courants en contexte B2B sont les suivants :

• Outillage d'atelier : clĂ©s Ă  chocs, ponceuses pneumatiques, visseuses et cloueurs consomment un dĂ©bit soutenu et nĂ©cessitent une pression de rĂ©seau stable entre 6 et 8 bar.
• Projection et traitement de surface : pistolet de peinture et sablage exigent un air sec, filtrĂ© et continu ; un sĂ©cheur et des filtres Ă  coalescence sont requis pour Ă©viter dĂ©fauts de finition.
• Automatismes industriels : vĂ©rins pneumatiques, distributeurs et convoyeurs fonctionnent en continu et imposent un compresseur Ă  vis dimensionnĂ© pour un dĂ©bit permanent.
• Maintenance et gonflage : contrĂ´le de pression des pneus et nettoyage par soufflage correspondent Ă  des appels brefs et intermittents, couverts par un compresseur Ă  piston de taille adaptĂ©e.
• RĂ©seau d'air en production : plusieurs postes simultanĂ©s nĂ©cessitent un dimensionnement basĂ© sur la somme des dĂ©bits outils effectifs, avec une marge pour les pertes de charge dans les tuyauteries.

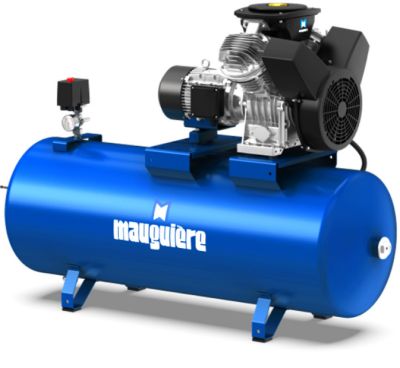

Un compresseur volumétrique aspire l'air et l'emprisonne dans une chambre de compression. L'élément mécanique réduit progressivement le volume de l'air emprisonné, ce qui fait monter la pression. L'air est ensuite évacué via un clapet de refoulement vers la cuve du compresseur ou directement vers le réseau. Le compresseur volumétrique permet d'atteindre de hautes pressions avec un débit moyen, ce qui le rend adapté aux ateliers, aux lignes de production intermittentes et aux applications nécessitant des pressions supérieures à 8 bar. Les trois technologies volumétriques les plus répandues en industrie sont le compresseur à piston, le compresseur à vis et le compresseur à palettes, chacun suivant le même principe de réduction de volume, mais avec un mécanisme et des plages de performance distincts.

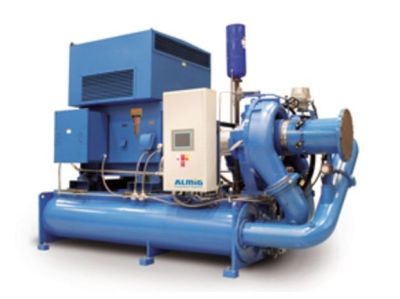

Un compresseur dynamique ou compresseur centrifuge accélère l'air aspiré grâce à une roue tournant à très grande vitesse. L'air acquiert ainsi une énergie cinétique élevée, puis ralentit dans un diffuseur qui convertit cette vitesse en pression. La compression de l'air résulte donc de la transformation de l'énergie cinétique en pression statique, et non d'une réduction directe de volume. Le compresseur dynamique permet un débit très élevé avec une pression moyenne. Il fonctionne en service continu sans cycle de marche/arrêt, ce qui le destine aux grandes installations industrielles : traitement de l'air en usine, lignes de production nécessitant un réseau d'air alimenté en permanence. Pour atteindre des pressions plus élevées, plusieurs étages de compression sont assemblés en série, chaque étage augmentant progressivement la pression de l'air.

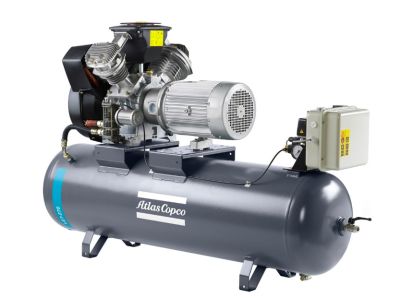

Le fonctionnement d'un compresseur à piston repose sur le mouvement alternatif d'un piston à l'intérieur d'un cylindre. La descente du piston crée une dépression qui ouvre les soupapes d'admission et aspire l'air. La remontée du piston ferme ces soupapes, comprime l'air et ouvre les soupapes de refoulement pour expulser l'air comprimé vers la cuve. Un compresseur à piston mono-étagé comprime l'air en une seule fois, adapté aux pressions de réseau courantes jusqu'à 10 bar. Un compresseur à piston bi-étagé pré-comprime l'air dans un premier cylindre (à environ 3-4 bar), puis le recomprime dans un second cylindre pour atteindre des pressions entre 8 et 14 bar, voire bien au-delà sur des configurations spéciales. Les compresseurs à piston produisent des pressions de l'ordre de 30 bar et plus dans leurs versions haute pression. Ils fonctionnent par cycles marche/arrêt régulés par le pressostat : le moteur s'arrête dès que la pression haute de cuve est atteinte et redémarre lorsque la pression redescend sous le seuil bas.

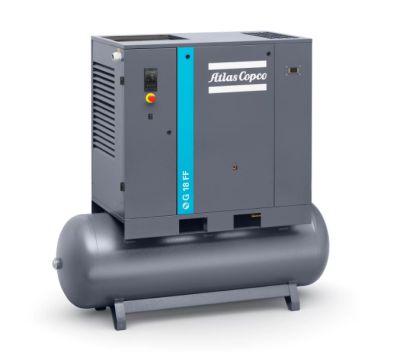

Le compresseur à vis est muni de 2 vis hélicoïdales en rotation synchronisée, un rotor mâle et un rotor femelle. L'air capturé entre les filets des deux vis est aspiré à l'entrée, puis le volume des chambres formées entre les rotors diminue progressivement au fur et à mesure de la rotation. L'air se comprime ainsi de façon continue avant d'être évacué par l'orifice de refoulement. Ce mode de compression sans cycle de marche/arrêt convient aux usages continus et aux débits plus élevés que le piston. Le compresseur à vis lubrifié injecte de l'huile directement dans la chambre de compression : l'huile assure la lubrification des rotors, améliore l'étanchéité des filets et refroidit l'air comprimé pendant la compression. En contrepartie, l'air en sortie contient des traces d'huile qui doivent être éliminées par un séparateur d'huile et, selon l'application, par des filtres à coalescence en aval. Le compresseur à vis sans huile supprime ce risque de contamination à la source grâce à des revêtements et matériaux spécifiques dans la chambre de compression. Il est retenu pour les applications où la pureté de l'air est critique : peinture industrielle fine, agroalimentaire ou industrie pharmaceutique.

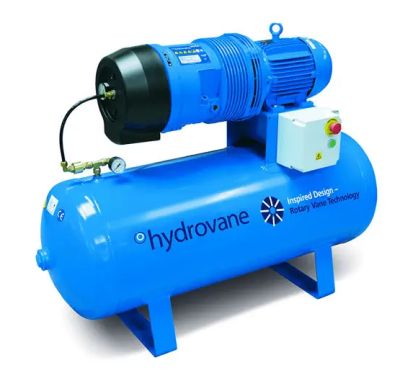

Le compresseur à palettes utilise un rotor pourvu de palettes coulissantes tournant dans un cylindre autour d'un axe excentré. À l'admission, l'excentricité du rotor écarte les palettes et crée des chambres de volume croissant qui aspirent l'air. Au fil de la rotation, ces chambres se ferment et leur volume diminue progressivement, ce qui comprime l'air. À l'approche de l'orifice de refoulement, les palettes se rétractent et l'air comprimé est expulsé vers la cuve ou le réseau. La compression par palettes produit un débit stable avec peu de vibrations, ce qui facilite son intégration dans des installations nécessitant un niveau sonore maîtrisé. Comme pour le compresseur à vis, il existe des versions lubrifiées et des versions sans huile selon les exigences de qualité d'air de l'application. Pour aller plus loin sur le fonctionnement et le choix d'un compresseur, les guides suivants apportent des informations complémentaires : le guide compresseur débit, dimensions et puissance, le guide des prix des compresseurs et le guide sur la consommation d'un compresseur d'air.

Le pressostat est l'organe central de régulation. Il mesure en continu la pression dans la cuve et commande le démarrage et l'arrêt du moteur selon deux seuils réglables. Lorsque la pression atteint le seuil haut, le moteur s'arrête. Lorsqu'elle redescend d'environ 2 bar sous ce seuil (selon le réglage), le pressostat relance automatiquement le compresseur. Un écart trop faible entre les deux seuils entraîne des redémarrages trop fréquents et accélère l'usure du moteur. Le régulateur de pression en sortie de cuve permet d'ajuster la pression délivrée au réseau ou à l'outil indépendamment de la pression maximale stockée. Le clapet anti-retour positionné entre l'élément de compression et la cuve empêche l'air comprimé de revenir en arrière lors de l'arrêt du moteur, ce qui protège les mécanismes et stabilise la pression en cuve. La qualité de l'air distribué dépend des organes de traitement installés en aval :

• SĂ©parateur d'huile : sur les compresseurs lubrifiĂ©s, il retient la majoritĂ© des gouttelettes d'huile entraĂ®nĂ©es dans l'air comprimĂ© avant qu'il n'entre dans la cuve ou le rĂ©seau.
• Filtres Ă  coalescence : placĂ©s en aval de la cuve, ils capturent les fines gouttelettes d'huile et d'eau rĂ©siduelles pour protĂ©ger les outils et les process sensibles.
• SĂ©cheur frigorifique : il abaisse la tempĂ©rature de l'air comprimĂ© pour en condenser l'humiditĂ©, avec un point de rosĂ©e sous pression gĂ©nĂ©ralement autour de +3 °C, ce qui convient Ă  la majoritĂ© des applications industrielles.
• SĂ©cheur par adsorption : utilisĂ© quand la qualitĂ© d'air est critique (agroalimentaire, pharmaceutique), il atteint des points de rosĂ©e sous pression jusqu'Ă  -40 °C voire infĂ©rieurs.

Lors de chaque cycle de compression, l'air aspiré contient de la vapeur d'eau. Lorsque cet air se refroidit après compression, une partie de la vapeur se condense en eau liquide qui s'accumule au point bas de la cuve. Ce phénomène est inévitable et sa quantité dépend de la température ambiante, du taux d'humidité de l'air et de la pression de service.

• Corrosion interne : l'eau stagnante dans la cuve attaque les parois mĂ©talliques et gĂ©nère de la rouille, qui se retrouve ensuite dans le rĂ©seau d'air et peut endommager les outils ou les process.
• Chute de qualitĂ© d'air : la prĂ©sence d'eau dans le rĂ©seau dĂ©grade les performances des outils pneumatiques, provoque des dĂ©fauts sur les applications de peinture et favorise la prolifĂ©ration de micro-organismes dans les secteurs sensibles.
• RedĂ©marrages frĂ©quents : une cuve partiellement remplie d'eau voit son volume utile rĂ©duit, ce qui diminue l'autonomie en air comprimĂ© et augmente la frĂ©quence des cycles de marche du moteur.

La purge des condensats doit être réalisée régulièrement, idéalement après chaque période d'utilisation. Un purgeur automatique installé au point bas de la cuve élimine l'eau sans perte d'air comprimé et sans intervention manuelle. Laisser une vanne de purge légèrement ouverte en permanence crée une fuite continue d'air comprimé et génère une surconsommation électrique sur l'ensemble du temps de fonctionnement.

Le pressostat relance le moteur dès que la pression en cuve descend sous le seuil bas de déclenchement. Des redémarrages trop fréquents signalent que la pression chute trop vite entre deux cycles. Les causes les plus courantes sont une fuite dans le réseau ou dans les raccords, un filtre d'admission encrassé qui réduit le débit aspiré, un clapet anti-retour défaillant qui laisse l'air revenir dans le cylindre, ou une accumulation de condensats qui réduit le volume utile de la cuve. Vérifier l'étanchéité du réseau et purger la cuve constituent les premiers contrôles à effectuer.

Lorsque la pression en cuve ou en sortie reste inférieure à la valeur attendue, plusieurs points sont à vérifier. La demande en air des outils connectés dépasse la capacité de débit du compresseur, ce qui empêche la pression de monter. Le régulateur de pression en sortie peut être réglé à une valeur trop basse par rapport au besoin. Des pertes de charge dans des tuyauteries de diamètre insuffisant ou des fuites non détectées abaissent également la pression disponible à l'outil. Sur un compresseur à piston entraîné par courroie, une courroie détendue réduit la vitesse de rotation et donc le débit produit.

Une surchauffe en fonctionnement résulte le plus souvent d'une ventilation insuffisante autour de la machine. Le compresseur doit disposer d'un dégagement suffisant de tous côtés pour que l'air chaud puisse s'évacuer librement. Un filtre d'admission colmaté contraint le moteur à travailler plus fort, ce qui augmente sa température. Sur les compresseurs lubrifiés, un niveau d'huile trop bas prive les pièces mobiles de refroidissement et accélère l'échauffement. Une sollicitation au-delà du taux de marche recommandé par le constructeur provoque également une montée en température anormale.
