- La trémie reçoit le béton déversé par le camion-toupie. Elle intègre un agitateur pour maintenir l'homogénéité du mélange et une grille boulonnée pour retenir les gros éléments susceptibles de provoquer un bouchon.
- L'unité de pompage génère l'effort de succion et de poussée nécessaire au transfert du béton. Elle actionne des pistons ou un rotor selon la technologie retenue.
- Le système de vannes, dont la vanne en S, oriente alternativement le flux vers chaque cylindre et assure un débit continu dans la conduite de refoulement.
- Le circuit de refoulement comprend des tuyaux rigides en acier de 100 à 125 mm de diamètre, des coudes, des joints et des tuyaux souples. Le flexible terminal en bout de ligne permet le placement précis dans le coffrage. Avant pompage, vérifier l'état des raccords, joints, colliers et la présence des dispositifs de sécurité prévus par le constructeur.
- La flèche ou mât, sur les camions-pompes, est un bras articulé hydraulique télécommandé qui supporte la tuyauterie et oriente le point de coulage. Les essais de manœuvre et la communication radio font partie des contrôles avant démarrage lorsque l'opérateur n'a pas de visibilité sur l'extrémité de ligne.
- Les stabilisateurs, déployés au sol avant toute opération, assurent la stabilité de l'ensemble pendant le pompage. Des plaques d'appui sont placées sous chaque vérin selon la portance du sol. Le déploiement complet et le calage doivent être vérifiés avant de commencer.
Sommaire
- Quels éléments composent une pompe à béton sur chantier ?
- Comment fonctionne une pompe à béton ?
- Quelles sont les étapes d'un pompage de béton ?
- Quels sont les différents types de pompes à béton ?
- Comment utiliser une pompe à béton en sécurité ?
- Quelle formation pour devenir opérateur pompe à béton ?
- FAQ : pompe à béton, utilisation et formation
Cet article vous plaît ?
Partagez-le !
Sommaire
- Quels éléments composent une pompe à béton sur chantier ?
- Comment fonctionne une pompe à béton ?
- Quelles sont les étapes d'un pompage de béton ?
- Quels sont les différents types de pompes à béton ?
- Comment utiliser une pompe à béton en sécurité ?
- Quelle formation pour devenir opérateur pompe à béton ?
- FAQ : pompe à béton, utilisation et formation
Temps de lecture estimé : 13min
đź’ˇ Ce qu'il faut retenir :
- La pompe à béton achemine le béton prêt à l'emploi jusqu'au point de coulage via une tuyauterie de 100 à 125 mm de diamètre, même à 300 m à l'horizontale ou 100 m à la verticale pour les configurations de stationnaires.
- Deux technologies coexistent sur le marché : la pompe à pistons, qui accepte des granulats jusqu'à 32 mm et atteint 200 m³/h, et la pompe à rotor péristaltique, limitée aux granulats de moins de 16 mm et réservée aux bétons spéciaux.
- Un camion-pompe à béton à flèche couvre des portées de 15 à 52 m et convient aux chantiers en hauteur ; une pompe à béton stationnaire est privilégiée pour les longues distances ou les accès restreints.
- La sécurité repose sur quatre points critiques : distances minimales aux lignes électriques aériennes (3 m, 5 m, 8 m ou 12 m selon la tension), déploiement complet des stabilisateurs, dépressurisation avant toute ouverture de raccord, et maintien d'une zone d'exclusion sous la flèche pendant le pompage.
- La conduite d'une pompe à béton exige une formation spécifique couvrant la stabilisation, le risque électrique, le pompage et la gestion des incidents, avec évaluation et attestation à la clé.
Sur les chantiers de bâtiment et de génie civil, la pompe à béton achemine du béton prêt à l'emploi (BPE) depuis le camion-toupie vers la zone de coulage, même lorsque l'accès direct est impossible en raison de la hauteur, d'obstacles ou d'une distance importante. Elle conditionne la cadence de l'ensemble de l'opération de bétonnage et impose une organisation logistique rigoureuse entre la centrale BPE, les rotations de toupies et l'équipe de mise en place. Les pompes à béton se déclinent en plusieurs configurations selon les exigences du chantier.
Obtenez des devis pour un camion pompe à béton
Quels éléments composent une pompe à béton sur chantier ?
Sur chantier, une pompe à béton présente des dimensions avoisinant 7 500 x 2 500 x 3 000 mm (L x l x H) pour les modèles standard sur camion. Elle regroupe plusieurs organes dont la maîtrise est nécessaire pour conduire l'opération en toute sécurité.
La motorisation est thermique sur la plupart des équipements, avec une puissance comprise entre 50 et 200 kW, ce qui conditionne un débit nominal de 20 à 200 m³/h selon le modèle et les conditions de chantier. Des versions électriques existent pour les chantiers souterrains ou les sites soumis à des contraintes d'émissions.
La conduite de ces pompes à béton fait l'objet de formations dispensées dans des centres spécialisés. Ces sessions couvrent les contrôles avant départ, la stabilisation, la gestion des risques et le pompage proprement dit. Des formats courts d'environ 7 heures existent, notamment pour les remises à niveau, mais les programmes complets intègrent également une évaluation des acquis.
Obtenez des devis pour pompe à béton stationnaire
Vous êtes fournisseur de camion pompe à béton ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Comment fonctionne une pompe à béton ?
Pour comprendre comment fonctionne une pompe a beton, il faut d'abord connaître la technologie intégrée. Les modèles existants pompent le béton de deux manières différentes.
- Les pompes à béton à mouvement péristaltique : Ces appareils s'équipent d'un rotor et d'un tuyau souple. Quand le rotor tourne, des galets compriment le tuyau en séquence et poussent le béton dans le sens de la rotation. Cette technologie convient aux bétons spéciaux ou légers avec des granulats inférieurs à 16 mm et produit un débit pouvant atteindre 80 m³/h.
- Les pompes hydrauliques à deux pistons : Ce sont les modèles les plus répandus pour les grands débits et les longues distances. Deux pistons fonctionnent en alternance dans des cylindres : pendant qu'un piston aspire le béton depuis la trémie, l'autre le refoule dans la conduite. La vanne en S bascule entre les deux cylindres pour garantir un flux continu. Cette technologie accepte des granulats jusqu'à 32 mm et couvre des débits allant de 20 à 200 m³/h.
La pompabilité du béton conditionne directement les performances obtenues. Un béton pompable présente une granulométrie aussi continue que possible, une consistance plastique et un bon pouvoir de rétention d'eau. À l'inverse, un béton trop sec ou à granulométrie discontinue augmente le risque de bouchon et fait chuter le débit réel. La formulation doit donc être étudiée pour le pompage avec le producteur de BPE avant le démarrage du chantier. La longueur de la ligne, sa hauteur, le diamètre des tuyaux et le nombre de coudes influencent également les pertes de charge et la pression nécessaire au refoulement. Une coordination étroite entre la centrale BPE, les rotations de toupies et l'équipe de mise en place est requise pour maintenir un pompage béton régulier sans interruption.
Les pressions de pompage atteignent couramment 60 à 100 bars sur les équipements à pistons. Pour un pompage béton sur longue distance ou grande hauteur, la configuration de la ligne (diamètre, nombre de coudes, hauteur totale) doit être validée avant le démarrage pour s'assurer que la pompe retenue dispose de la pression suffisante.
Quelles sont les étapes d'un pompage de béton ?
Un pompage béton réussi suit une séquence précise, de la préparation du chantier jusqu'au nettoyage. Chaque phase conditionne la suivante et toute négligence sur une étape peut compromettre la continuité du coulage.
- Préparation
- Installation et stabilisation
- Amorçage à la barbotine
- Pompage
- Gestion des arrêts et redémarrages
- Fin de pompage et nettoyage
Quels sont les différents types de pompes à béton ?
Les pompes à béton mobiles
Les pompes à béton mobiles se caractérisent par leur châssis automoteur qui facilite leur déploiement sur différents chantiers. On distingue deux catégories au sein de cette famille, selon la manière dont le béton est distribué.
Le camion pompe béton à flèche, aussi appelé pompe à béton automotrice, est monté sur un camion porteur et équipé d'un bras articulé hydraulique télécommandé. La flèche atteint couramment 15 à 52 m de portée, voire plus sur certains modèles. Elle convient aux bâtiments en hauteur, aux chantiers urbains contraints et aux situations où la rapidité de déploiement est un facteur important. La pompe à béton mobile à flèche nécessite un espace suffisant pour déployer les stabilisateurs et faire tourner le bras. La portance du sol doit également être vérifiée avant implantation, avec des plaques d'appui renforcées sur sol meuble ou remblayé.

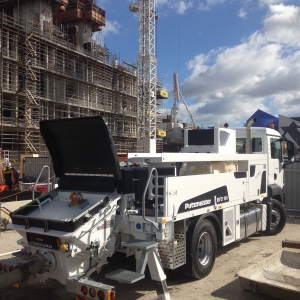

La pompe a beton mobile de ligne, parfois appelée pompe sur remorque, distribue le béton via une tuyauterie rigide et souple posée au sol ou structurée. Elle est plus compacte et accède à des zones inaccessibles à un camion-pompe. Le choix de type de pompe à béton convient notamment aux fondations, aux dalles au sol, aux chantiers souterrains et aux espaces restreints. Un opérateur guide le flexible terminal au point de coulage.
Cas d'usage courants pour les pompes mobiles :
- Chantier en hauteur avec besoin de placement précis : camion-pompe à flèche avec portée adaptée à l'ouvrage.
- Accès restreint ou sol ne supportant pas le poids d'un camion lourd : pompe de ligne sur remorque légère.
- Cadence élevée sur coulage continu : camion-pompe à flèche permettant des débits jusqu'à 200 m³/h.
Les pompes à béton stationnaires
Les pompes à béton stationnaires sont installées en poste fixe sur le chantier et alimentées par des camions-toupies successifs. Elles refoulaient le béton via un réseau de tuyaux rigides et souples déployé manuellement jusqu'au point de coulage. Le choix d'une pompe à béton stationnaire sont privilégiées sur :
- les chantiers de génie civil,
- les grands ouvrages d'art,
- les fondations profondes,
- les chantiers de longue durée où l'accessibilité d'un camion-pompe à flèche n'est pas possible.
Leur principale force réside dans leur capacité à couvrir de longues distances : environ 300 m à l'horizontale et 100 m à la verticale selon la puissance et la configuration de la ligne. Des configurations spécifiques permettent de dépasser ces valeurs sur des chantiers exceptionnels, à condition de valider la ligne et les paramètres de pression avec le prestataire avant démarrage. Les pompes à béton stationnaires sont dépourvues de moteur propulseur dans leur version de base, mais elles peuvent s'équiper de roues pneumatiques ou de chenilles pour faciliter leur déplacement sur site.
Pour compléter l'équipement de pompage, d'autres matériels interviennent dans la chaîne du béton : le malaxeur à béton et la centrale à béton constituent des équipements complémentaires à connaître.
Comment utiliser une pompe à béton en sécurité ?
L'exploitation d'une pompe a beton expose l'Ă©quipe Ă quatre risques majeurs :
- le risque électrique lors des manœuvres de flèche ou de tuyaux près de lignes aériennes,
- l'instabilité liée à une portance insuffisante du sol,
- la surpression dans les conduites lors d'un bouchon ou d'une intervention,
- et le fouettement du flexible terminal.
Le principe de fonctionnement d'une pompe à béton (haute pression, flux alternatif, tuyauteries sous tension) impose une discipline opérationnelle stricte à chaque phase, de l'implantation jusqu'au nettoyage.
La coordination par radio entre l'opérateur et la personne au flexible terminal est obligatoire pendant tout le pompage. Un signaleur doit être positionné dès que l'opérateur perd la visibilité sur l'extrémité de la ligne. Le balisage de la zone de travail et l'interdiction de pénétrer sous la flèche pendant le pompage s'appliquent sans exception.
Risque électrique : distances de sécurité et organisation du chantier
Le risque d'électrisation existe même sans contact direct avec une ligne aérienne : un arc électrique peut se former dès lors que la flèche ou les tuyaux s'approchent trop d'un conducteur sous tension. Avant toute implantation, les lignes aériennes et les réseaux enterrés présents dans le rayon d'action de la machine doivent être recensés, notamment via une déclaration d'intention de commencement de travaux (DICT) pour les réseaux souterrains.
Les distances minimales à respecter entre la flèche ou les tuyaux et les lignes aériennes dépendent de la tension du réseau. À titre d'ordre de grandeur indicatif, les valeurs couramment citées sont les suivantes :
- 3 m pour les lignes de moins de 125 000 V.
- 5 m pour les lignes de 125 000 Ă 250 000 V.
- 8 m pour les lignes de 250 000 Ă 550 000 V.
- 12 m pour les lignes de plus de 550 000 V.
Ces valeurs constituent des repères à confirmer impérativement selon la réglementation applicable, les consignes du plan de prévention et les instructions du gestionnaire de réseau. Certains équipements embarquent des détecteurs de lignes électriques aériennes, mais ces systèmes ne dispensent pas du respect des distances réglementaires. Si l'opérateur ne dispose pas d'une visibilité directe sur l'extrémité du flexible terminal lors des manœuvres de dépliage ou de repliage, un signaleur doit être positionné et une communication radio maintenue en continu.
Stabilité et portance : calage, plaques d'appui et zones sensibles
Le renversement d'un camion-pompe constitue l'un des accidents les plus graves associés à cet équipement. Avant le déploiement de la flèche, l'espace disponible doit permettre le déploiement complet des quatre stabilisateurs. Toute réduction partielle de l'empattement des stabilisateurs impose de limiter la portée de la flèche selon les indications du fabricant.
Des plaques d'appui de surface suffisante sont placées sous chaque vérin pour répartir les charges sur le sol. Sur terrain meuble, remblayé ou à proximité d'une tranchée, la portance doit être évaluée avant implantation. La règle de distance minimale de 3 m entre les stabilisateurs et le bord supérieur d'une excavation ou d'une tranchée non étançonnée doit être respectée. La stabilité est contrôlée en continu pendant le pompage : si un stabilisateur se soulève, le pompage du béton doit être interrompu et la stabilisation réajustée avant de reprendre. Les canalisations enterrées et les ouvrages souterrains présents sous la zone d'implantation doivent également être repérés pour éviter tout effondrement du sol sous la charge des vérins.
Surpression et conduites : dépressurisation avant toute ouverture
La tuyauterie d'une pompe à béton opère sous des pressions atteignant 60 à 100 bars. En cas de bouchon, la pression résiduelle dans la ligne peut provoquer l'éjection violente d'un raccord ou le fouettement du flexible terminal lors d'une ouverture non précédée d'une dépressurisation.
Mettre en place une zone d'exclusion autour de la ligne (tuyaux, coudes, flexible terminal) et interdire la présence de personnel sous la flèche pendant le pompage. En cas d'incident, arrêter la pompe et appliquer la procédure constructeur : dépressuriser la ligne avant toute ouverture, démontage ou intervention sur un raccord. Une inversion brève du sens de pompage peut être prévue sur certains matériels, mais uniquement selon le protocole et sans intervention sur la ligne tant que la pression n'est pas retombée.
En fin d'opération, la purge et le nettoyage doivent se faire conformément aux consignes fabricant. Si un nettoyage par propulsion à air comprimé est utilisé, retirer le flexible terminal et installer un dispositif de captage (panier) afin de maîtriser la projection de la balle/éponge et des résidus.
Conditions météo : vent fort et orage
Le vent et l'orage modifient les conditions de stabilité et de maniabilité de la flèche. En pratique, un repère souvent cité est l'arrêt des manœuvres en cas de vent fort (par exemple au-delà de 75 km/h), mais la décision doit être prise selon les consignes du fabricant, l'environnement immédiat (bâtiments, lignes électriques) et le plan de prévention.
En cas d'orage, interrompre le pompage, éloigner la flèche des zones à risque et mettre la machine en position hors service conformément aux procédures du site. Reprendre uniquement après validation des conditions météo et de la zone de travail.
Quelle formation pour devenir opérateur pompe à béton ?
La conduite d'une pompe à béton est classée comme travail comportant des dangers particuliers. Les employeurs ont l'obligation de s'assurer que seuls des opérateurs ayant les compétences requises conduisent la pompe ou manœuvrent la flèche. L'opérateur pompe à béton doit avoir au moins 18 ans. En France, une certification de formateurs de techniciens de pompes à béton encadre la qualité de la formation dispensée, avec une évaluation périodique tous les 18 mois.
Les formations couvrent typiquement les blocs de compétences suivants :
- Contrôles avant départ et sur chantier : inspection du matériel, vérification des niveaux, état des conduites, fonctionnement des dispositifs de sécurité et de la télécommande.
- Préparation et visite préalable : recueil des informations de commande, plan de prévention, repérage des accès, des obstacles et des contraintes de stationnement.
- Prévention des risques électriques : identification des lignes aériennes et souterraines, distances de sécurité, limites des détecteurs embarqués, conduite à tenir en cas d'accident.
- Stabilisation et calage : positionnement selon la portance du sol, déploiement des stabilisateurs, pose des plaques d'appui, balisage de la zone de travail.
- Conduite du pompage : dépliage et repliage de la flèche, gestion des conduites et des flexibles, amorçage, communication avec l'équipe de mise en place, contrôle de la stabilité en cours d'opération.
- Gestion des incidents : procédures de déblocage, dépressurisation, compte-rendu d'anomalies au responsable de chantier.
- Nettoyage et remisage : procédures de purge, lavage, rangement des accessoires et consignation des défectuosités.
Les formats courts d'environ 7 heures existent pour des remises à niveau ou des sensibilisations. Selon les organismes, la formation est réalisée en présentiel (centre ou directement sur site) et combine apports théoriques et mises en situation. Une évaluation des acquis est généralement prévue (QCM et/ou évaluation pratique) avec délivrance d'une attestation, à conserver dans le suivi interne des compétences.
Les modules peuvent différer selon le matériel : pompe à flèche (stabilisation, manœuvres, gestion des zones sous flèche) versus pompe de ligne/stationnaire (gestion de la ligne au sol, raccords, coudes, pertes de charge). Dans tous les cas, l'employeur formalise l'aptitude de l'opérateur au poste (autorisation interne et consignes de chantier) en fonction du type d'équipement et des risques identifiés.
FAQ : pompe à béton, utilisation et formation
Comment éviter un bouchon pendant le pompage béton ?
L'amorçage à la barbotine avant le démarrage lubrifie les parois du circuit et réduit fortement le risque de bouchon au lancement. Pendant le pompage béton, la trémie doit rester en charge en permanence. En cas de baisse de consistance du béton ou de doute sur la formulation, il ne faut pas ajouter d'eau dans la trémie. Les arrêts doivent être annoncés à l'équipe d'approvisionnement pour éviter le désamorçage.
En cas de bouchon, mettre immédiatement une zone d'exclusion autour de la ligne, arrêter le pompage et dépressuriser le circuit avant toute ouverture de raccord. La section bouchée est ensuite traitée selon le protocole du matériel (déblocage mécanique, démontage contrôlé) sans intervention tant que la pression résiduelle n'est pas retombée.
Pourquoi l'amorçage à la barbotine est-il nécessaire ?
La barbotine est un coulis fluide qui tapisse les parois internes des tuyaux avant le passage du béton. Elle réduit les frottements entre le béton et la conduite, ce qui prévient le blocage dès le démarrage du pompage. Trois types de barbotine sont utilisés sur chantier : la barbotine de synthèse en sachet prêt à l'emploi, la barbotine de ciment préparée à partir de ciment, de sable et d'eau, ou la barbotine fournie directement par la centrale BPE.
La barbotine doit être récupérée hors du coffrage et ne doit jamais être incorporée dans l'ouvrage coulé.
Quelles distances respecter près des lignes électriques ?
Les distances de sécurité à respecter entre la flèche ou les tuyaux et les lignes électriques aériennes varient selon la tension. À titre indicatif, les valeurs couramment citées sont de 3 m, 5 m, 8 m et jusqu'à 12 m selon les niveaux de tension et les prescriptions locales. Ces ordres de grandeur doivent impérativement être vérifiés selon la réglementation applicable, les consignes du plan de prévention et les règles de sécurité du chantier.
Ne pas négliger les réseaux enterrés : repérage préalable, consignes du gestionnaire et procédures de chantier (ex. DICT) limitent le risque lors de l'implantation et du calage. Si l'opérateur n'a pas la visibilité sur l'extrémité du flexible terminal, l'organisation d'un signaleur et d'un mode de communication fiable (radio) est recommandée.
Que faire en fin de pompage et au nettoyage ?
En fin d'opération, arrêter le pompage de manière coordonnée avec l'équipe de coulage, puis dépressuriser le circuit avant toute ouverture de raccord ou démontage de tuyaux. Prévoir une zone de lavage/vidange dédiée sur le chantier (gestion des eaux et des résidus) et appliquer les procédures de purge et de nettoyage prévues par le fabricant (eau, nettoyage mécanique, dispositifs de récupération).
Si un nettoyage à l'air comprimé par propulsion est utilisé, retirer le flexible terminal et installer un dispositif de captage (panier) conformément au protocole du fabricant. Un nettoyage complet évite le durcissement du béton dans les conduites et limite les risques de bouchon lors de la prochaine utilisation.
