CONSEIL D'EXPERT

Comment choisir un pyrolyseur de laboratoire ?

Quel est l’état de la matière à traiter par pyrolyse ? * Vous devez sélectionner une réponse avant de valider

Obtenir des devis
Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
  • Le terme pyrolyseur de laboratoire recouvre deux familles d'équipements aux usages opposés : le pyrolyseur analytique couplé à un GC/MS (Py-GC/MS), et le réacteur de pyrolyse de laboratoire ou pilote.
  • Un Py-GC/MS opère de 30 °C à 1050 °C avec des rampes allant de 0,01 °C/min à 600 °C/min, permet jusqu'à 10 étapes de pyrolyse sur un même échantillon, et nécessite une interface de transfert chauffée à environ 350 °C pour éviter la condensation des pyrolysats avant la colonne GC.
  • Un réacteur de pyrolyse procédé exige, lui, un inertage rigoureux par azote ou argon, un système de condensation pour collecter les fractions huileuses, une gestion active des gaz non condensables (post-combustion ou analyse en ligne), et une compatibilité granulométrique entre la matière première et le type de réacteur.
  • La sécurité représente un point de vigilance non négociable pour les deux familles : les gaz produits (CO, H₂, hydrocarbures légers) sont inflammables et potentiellement toxiques, et leur traitement avant tout rejet atmosphérique est obligatoire.
  • Le coût total de possession dépasse largement le prix catalogue, avec des frais d'exploitation (hélium ou azote, consommables, maintenance préventive) qui peuvent représenter de 30 % à 50 % du coût annuel d'utilisation selon la fréquence d'analyse.
Selon le contexte, le pyrolyseur désigne soit un instrument analytique installé sur l'injecteur d'un GC/MS pour fragmenter quelques microgrammes de polymère, soit un réacteur thermochimique de laboratoire ou de pilote destiné à produire et collecter des fractions gazeuses, liquides et solides. Confondre les deux conduit à des achats inadaptés, des incompatibilités d'interface, ou des sous-dimensionnements en capacité.
Obtenez des devis pour un pyrolyseur

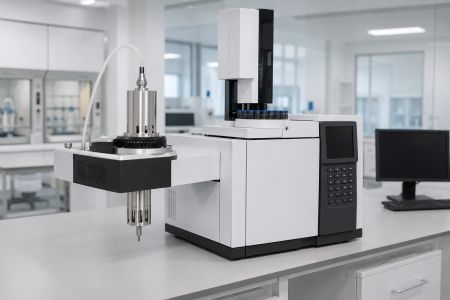

pyrolyseur laboratoire

Quelle différence entre un pyrolyseur analytique et un réacteur de pyrolyse ?

La distinction repose sur l'objectif final : identifier ou produire. Voici un mini-arbre de décision pour orienter le choix dès le départ.

L'objectif est-il d'identifier la nature chimique d'un matériau organique, de détecter des additifs ou de caractériser des microplastiques à partir de quelques dizaines de microgrammes ?
→ Le py gc ms (pyrolyseur analytique couplé à un GC MS) est la bonne famille.

L'objectif est-il de produire et collecter des fractions (gaz, huile, char) à partir de grammes ou de kilogrammes de matière, pour étudier un procédé, évaluer un rendement ou préparer des lots ?
→ Le réacteur de pyrolyse de laboratoire ou pilote (four rotatif, lit fluidisé, vis, micro-ondes) est la famille adaptée.

Les deux équipements partagent une caractéristique fondamentale : la décomposition thermique s'effectue en absence d'oxygène. Mais les paramètres opératoires, les volumes traités, les infrastructures requises et les risques associés diffèrent radicalement.
Découvrez nos pyrolyseurs

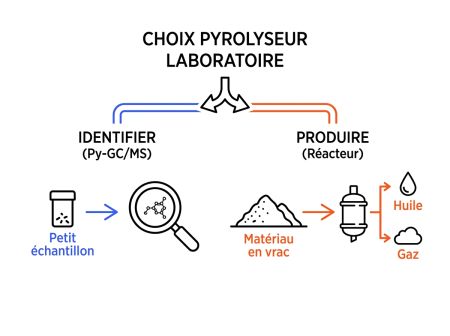

Choix pyrolyseur laboratoire
Vous vendez des Pyrolyseur ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

Comment choisir un pyrolyseur de laboratoire ?

Avant toute consultation de fournisseur de pyrolyseur, quatre axes structurent le besoin.
  • La nature de la matrice conditionne le choix du mode d'analyse ou du type de réacteur. Un polymère réticulé de quelques milligrammes oriente vers le Py-GC/MS ; une biomasse grossièrement broyée à 2 kg/h oriente vers un réacteur à lit fluidisé ou à vis.
  • Le résultat attendu tranche entre identification et production. Identifier un plastifiant inconnu dans un revêtement relève du Pyr-GC/MS. Étudier le rendement en bio-huile d'un résidu lignocellulosique relève d'un réacteur procédé.
  • L'échelle et le débit fixent le dimensionnement. Les réacteurs pilotes de laboratoire traitent généralement de 100 g à quelques kilogrammes par heure ; les Py-GC/MS analysent des échantillons de 50 à 200 µg typiquement.
  • Les contraintes de conformité et de sécurité varient selon les effluents générés, la classification des gaz produits et les réglementations locales sur la ventilation et le traitement des rejets. Ces points influencent directement le budget d'installation.

Quels critères pour choisir un pyrolyseur Py-GC/MS ?

Température de pyrolyse et mode de chauffe

Les pyrolyseurs de laboratoire analytiques couvrent généralement une plage de 30 °C à 1050 °C pour les systèmes à four céramique. Certains modèles à induction (point de Curie) atteignent 1040 °C avec une reproductibilité de ±0,1 °C. Les vitesses de montée vont de 0,01 °C/min pour une rampe programmée lente à 600 °C/min pour une pyrolyse flash. Les systèmes hybrides combinent les deux modes (point de Curie + four) sur un même équipement, ce qui élargit le spectre applicatif sans multiplier les instruments.

Modes d'analyse du pyrolyseur

Le mode single-shot effectue une pyrolyse directe à température cible et convient à l'identification rapide d'un polymère. Le mode double-shot enchaîne une thermodésorption (pour extraire les additifs volatils) puis une pyrolyse flash, ce qui permet de distinguer les composés désorbables de ceux issus de la décomposition de la matrice. Le mode EGA (Evolved Gas Analysis) suit l'émission des gaz en continu en fonction d'une rampe de température. La plupart des instruments actuels permettent 8 à 10 étapes de pyrolyse programmées sur un même échantillon, ce qui autorise une exploration séquentielle des mécanismes de dégradation.

Compatibilité avec un GC/MS

La ligne de transfert entre le pyrolyseur et l'injecteur du GC doit être chauffée en permanence, typiquement à environ 350 °C, pour éviter toute condensation des pyrolysats lourds avant leur entrée dans la colonne. Les volumes morts dans cette interface doivent être minimisés pour ne pas élargir les pics chromatographiques. La compatibilité avec les marques de GC/MS repose sur des kits d'installation spécifiques (plaques, entretoises, câbles de synchronisation). Un système sur rail permettant de découpler le pyrolyseur de l'injecteur split/splitless préserve la polyvalence du chromatographe en phase gazeuse pour d'autres analyses.

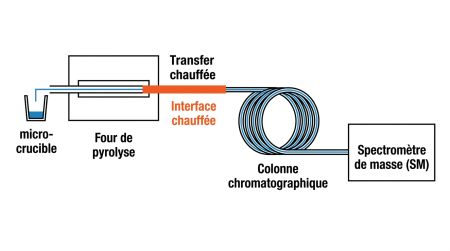

Schéma pyrolyseur analytique

Options de prélèvement et d'automatisation

Le cryopiégeage (cryotrapping) en tête de colonne concentre les composés volatils légers et améliore la sensibilité sur les composés à bas point d'ébullition. L'autosampler permet d'automatiser les séquences d'analyse. Les capacités courantes se situent entre 36 et 48 échantillons par chargement, ce qui est déterminant pour les laboratoires à fort volume d'analyses de microplastiques ou de contrôle qualité série. Certains systèmes proposent un sélecteur de gaz permettant de commuter entre un gaz inerte (hélium, azote) et de l'air ou de l'oxygène pour réaliser une pyrolyse oxydante (utile pour certaines matrices charbonneuses ou pour l'étude de la combustion). Le gaz vecteur standard reste l'hélium pour sa faible viscosité et ses performances chromatographiques.

Précision et reproductibilité des résultats

La reproductibilité du pyro gc ms est élevée sur des matériaux homogènes (films, poudres fines, granulés uniformes). En revanche, sur des échantillons hétérogènes comme des sédiments, des composites ou des mélanges de microplastiques, la variabilité inter-aliquotes peut devenir significative, car la masse analysée est très faible (50 à 200 µg). La préparation d'un nombre suffisant de réplicats et la vérification de la représentativité de l'aliquot constituent des précautions incontournables.

Dans quels cas utiliser un pyrolyseur Py-GC/MS ?

Le Pyr-GC/MS répond à des besoins analytiques précis que les méthodes conventionnelles ne couvrent pas, notamment lorsque l'échantillon est insoluble, réticulé ou trop peu abondant pour une extraction préalable.
Les cas d'usage B2B les plus fréquents sont les suivants.
  • L'identification de polymères inconnus dans un contexte de non-conformité ou de litige, où l'empreinte pyrolytique d'un polystyrène à 650 °C (styrène, toluène, α-méthylstyrène, dimères) suffit à confirmer la nature du matériau.
  • La détection et quantification de microplastiques dans des matrices environnementales (eau, sol, air) à des niveaux inférieurs au microgramme, avec automatisation par autosampler pour les campagnes à volume élevé.
  • Le contrôle de formulation de résines, adhésifs, revêtements ou élastomères, pour vérifier la conformité des teneurs en plastifiants, retardateurs de flamme ou monomères résiduels.
  • L'analyse de peintures et encres en forensique ou en archéologie (identification de liants, pigments, vernis) ainsi qu'en R&D pour le suivi de la formulation de produits de protection.
  • L'étude du vieillissement thermique ou environnemental de matériaux composites, fibres et textiles, en identifiant les produits de dégradation formés à des paliers de température contrôlés.
  • Le troubleshooting de défauts matière en production : contamination, ségrégation d'additifs, migration de plastifiants, incompatibilités entre composants d'une formulation.
  • L'analyse de bitumes, asphaltes et matières organiques géochimiques, pour la caractérisation des biomarqueurs et l'étude de la maturation thermique.

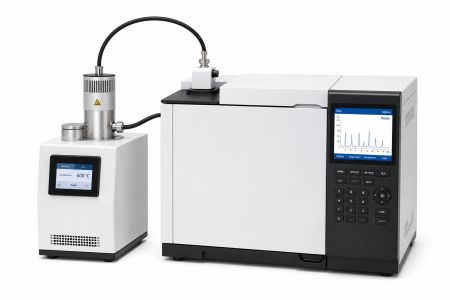

pyrolysis gc ms

Comment choisir un réacteur de pyrolyse de laboratoire ?

Choix du type de réacteur de pyrolyse

Le four rotatif convient aux matières granulaires qui s'écoulent correctement à chaud. Il assure un mélange doux et une exposition relativement homogène à la chaleur. Il est adapté à la pyrolyse lente orientée production de char, avec des charges en mode batch de l'ordre de 600 mL à 1,7 L selon les configurations.

Le lit fluidisé offre le meilleur transfert de chaleur, avec des températures homogènes dans le lit, typiquement entre 450 °C et 500 °C pour la pyrolyse rapide visant la bio-huile. Il exige en revanche une granulométrie fine et régulière (risque de mauvaise fluidisation en cas de particules trop grosses ou irrégulières) et une conduite plus complexe, avec contrôle du gaz de fluidisation (azote ou argon) et système de cyclones pour séparer les fines de charbon des vapeurs.

Le réacteur à vis (tarière) permet un contrôle fin du temps de séjour par ajustement de la vitesse de rotation. Il fonctionne en continu et s'adapte à diverses matières, sous réserve que celles-ci ne soient pas fibreuses ou irrégulières (risque de blocage mécanique à surveiller).

Le réacteur à micro-ondes opère par chauffage volumétrique (de l'intérieur vers l'extérieur), ce qui modifie la distribution des produits par rapport aux méthodes de chauffage conventionnel. Son contrôle reste plus complexe, notamment en raison de la gestion de la réflexion des ondes.

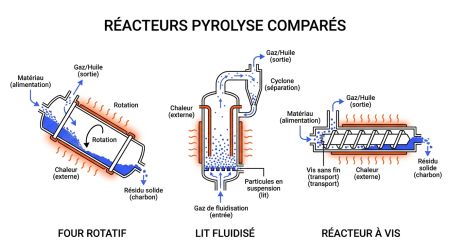

Réacteurs pyrolyse comparés

Contrôle de la température et de l'atmosphère inerte

Quelle que soit la technologie retenue, trois paramètres procédé doivent faire l'objet d'une vérification dans le devis :
  • la plage de température accessible (les réacteurs de laboratoire couvrent généralement 400 °C à 1100 °C selon les matériaux du tube),
  • le contrôle PID avec thermocouples à plusieurs zones,
  • la qualité de l'inertage (étanchéité, débitmètre de gaz inerte, vérification de l'absence d'oxygène résiduel avant montée en température).

Collecte des condensats et des gaz de pyrolyse

Les vapeurs de pyrolyse doivent être refroidies rapidement après le réacteur pour condenser les fractions huileuses avant qu'elles ne se craquent en gaz non condensables. Un système d'échangeurs ou de condenseurs en série, avec récipients de collecte calibrés, permet de fractionner les phases (organique et aqueuse). Les condensats sont un point de vigilance fréquemment sous-estimé. Leur accumulation dans les lignes génère des colmatages progressifs et des variations de bilan matière. Un système de nettoyage régulier des lignes et des points de purge accessibles sont à exiger dans le cahier des charges.

Gestion de la granulométrie et du colmatage

Les matières à texture collante à chaud (certains plastiques fondant avant pyrolyse) déconseillent les fours rotatifs. Les matières fibreuses et irrégulières exposent les vis à des risques de blocage. Un prétraitement par broyage ou tamisage peut être nécessaire pour garantir la répétabilité des essais et la montée en échelle. Les réacteurs à vis et à lit fluidisé sont généralement plus évolutifs vers des débits pilotes (1 à 6 kg/h cités dans des configurations existantes).
Type de réacteur Mode Avantages Limites principales Adapté à
Four rotatif Batch ou continu Robuste, tolérant aux matières hétérogènes, simple mécaniquement Contrôle moins fin du profil thermique, matières collantes déconseillées Production de char, pyrolyse lente, premières explorations
Lit fluidisé Continu Transfert de chaleur élevé, température homogène, bonne évolutivité Granulométrie fine requise, conduite complexe, coût gaz de fluidisation Pyrolyse rapide, production de bio-huile, R&D avec montée en échelle
Réacteur à vis Continu Contrôle du temps de séjour par vitesse de vis, polyvalent Risque de blocage avec matières fibreuses ou fondantes R&D procédé, contrôle fin des paramètres, débit continu maîtrisé
Micro-ondes Batch Chauffage volumétrique, produits spécifiques Contrôle de la réflexion des ondes complexe, moins standardisé Études de chauffage volumétrique, exploration de voies originales
Type de réacteur : Four rotatif
Mode Batch ou continu
Avantages Robuste, tolérant aux matières hétérogènes, simple mécaniquement
Limites principales Contrôle moins fin du profil thermique, matières collantes déconseillées
Adapté à Production de char, pyrolyse lente, premières explorations
Type de réacteur : Lit fluidisé
Mode Continu
Avantages Transfert de chaleur élevé, température homogène, bonne évolutivité
Limites principales Granulométrie fine requise, conduite complexe, coût gaz de fluidisation
Adapté à Pyrolyse rapide, production de bio-huile, R&D avec montée en échelle
Type de réacteur : Réacteur à vis
Mode Continu
Avantages Contrôle du temps de séjour par vitesse de vis, polyvalent
Limites principales Risque de blocage avec matières fibreuses ou fondantes
Adapté à R&D procédé, contrôle fin des paramètres, débit continu maîtrisé
Type de réacteur : Micro-ondes
Mode Batch
Avantages Chauffage volumétrique, produits spécifiques
Limites principales Contrôle de la réflexion des ondes complexe, moins standardisé
Adapté à Études de chauffage volumétrique, exploration de voies originales

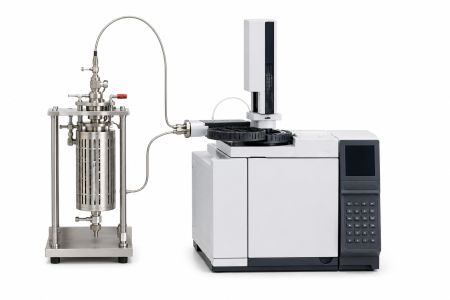

réacteur de pyrolyse de laboratoire

Comment assurer la sécurité d'un pyrolyseur de laboratoire ?

La gestion des effluents constitue un prérequis d'installation, non une option.
Les gaz produits (monoxyde de carbone, hydrogène, méthane, hydrocarbures légers) sont inflammables et, pour CO et H₂, toxiques ou asphyxiants. Le seuil d'alerte pour l'oxygène résiduel dans une enceinte est fixé à moins de 19,5 %. Des détecteurs d'O₂ et de gaz inflammables sont obligatoires dans tout local où fonctionne un réacteur ou un Pyr-GC-MS avec sortie de gaz.

Voici mesures de sécurité à prévoir avant toute mise en service.
  • Un inertage correct avant montée en température, avec vérification de l'absence d'oxygène par analyseur dédié.
  • Un système de postcombustion ou torchère pour les gaz non condensables dans les configurations réacteur pilote, afin de transformer CO et hydrocarbures en CO₂ et H₂O avant rejet.
  • Des pièges à condensats pour capturer les fractions huileuses dont la température de condensation dépasse 20 °C.
  • Une hotte ou enceinte ventilée avec extraction forcée, dimensionnée pour le débit de gaz produit.
  • Des capteurs de fuite sur les raccords et vannes des circuits de gaz vecteur (Py-GC/MS) ou de gaz de procédé (réacteur).
  • Une procédure de nettoyage des lignes avec collecte et traitement des huiles résiduelles comme déchets chimiques.
Pour le Py GC MS, les risques sont de moindre ampleur mais réels : les pyrolysats lourds peuvent s'accumuler dans le tube en quartz et créer des effets mémoire ou des contaminations croisées. Un remplacement régulier des consommables (aiguilles, creusets, joints) et une vérification de l'étanchéité de la ligne de transfert réduisent ces risques.
Sécurité réacteur pyrolyse

Combien coûte un pyrolyseur de laboratoire ?

Le prix d'achat d'un pyrolyseur ne représente qu'une fraction du coût réel d'utilisation sur cinq ans. Les postes suivants doivent être chiffrés dès la phase de projet.
Poste Py-GC/MS Réacteur pilote
Équipement principal (CAPEX) De l'ordre de 20 000 à 80 000 € selon options De 10 000 € (four simple batch) à plus de 150 000 € (pilote continu instrumenté)
GC/MS associé (si non disponible) 40 000 à 120 000 € selon résolution Non applicable
Gaz vecteur ou de procédé Hélium : coût élevé et tension d'approvisionnement ; azote en alternative sur certains systèmes Azote ou argon en débit continu
Consommables annuels Creusets, aiguilles, colonnes GC, joints Cyclones, joints haute température, matériaux de garnissage
Maintenance préventive Calibration interface, vérification balance GC/MS Vérification PID, étanchéité, état du tube réacteur
Installation et raccordements Adaptation injecteur GC, ligne de gaz, ventilation Alimentation électrique triphasée, ligne de gaz inerte, hotte ventilée, système de traitement des effluents
Formation et qualification 1 à 3 jours selon complexité 2 à 5 jours selon technologie
SAV et contrat de service À chiffrer selon fabricant et distance À chiffrer selon localisation et pièces critiques
Les postes liés aux gaz et à la ventilation sont régulièrement sous-estimés lors des budgets initiaux. Pour le Py-GC-MS, l'hélium représente un coût récurrent significatif ; certains systèmes acceptent l'azote comme alternative, ce qui mérite vérification lors du choix.

FAQ sur le choix d'un pyrolyseur de laboratoire

Quelle masse d'échantillon faut-il pour une analyse Py-GC/MS ?

Les analyses Py-GC/MS courantes utilisent des masses comprises entre 50 µg et 200 µg. Pour les microplastiques, les méthodes validées travaillent souvent autour de 50 µg afin de limiter la surcharge de la colonne GC et d'améliorer la répétabilité. Une masse trop élevée sature le détecteur MS et génère des artefacts ; une masse trop faible réduit le rapport signal/bruit.

Le Py-GC/MS peut-il quantifier les microplastiques ?

Oui, sous conditions. La quantification repose sur un étalonnage externe ou par ajout de standard interne, avec des polymères de référence certifiés. La reproductibilité dépend de l'homogénéité de l'aliquot et de la stabilité de la température de pyrolyse. Des niveaux de détection de l'ordre du microgramme sont rapportés dans la littérature, mais chaque matrice nécessite une validation de méthode spécifique.

Quelle est la différence entre EGA et double-shot ?

Le mode EGA (Evolved Gas Analysis) suit en continu les gaz émis lors d'une montée en température : le pyrolyseur est couplé directement au MS sans passer par la colonne GC, ce qui produit un profil thermique global. Le mode double-shot réalise deux étapes séquentielles sur le même échantillon : d'abord une thermodésorption à basse température (pour extraire les additifs volatils), puis une pyrolyse flash à haute température (pour fragmenter la matrice). Les deux approches sont complémentaires : l'EGA cadre les zones thermiques, le double-shot les exploite avec résolution chromatographique.

Peut-on utiliser un Py-GC/MS sans GC/MS préexistant ?

Non. Le pyrolyseur analytique est un accessoire de vaporisation qui s'installe sur l'injecteur d'un GC/MS existant. Il ne constitue pas un instrument autonome. L'achat implique soit de disposer déjà d'un GC/MS compatible, soit d'acquérir les deux équipements simultanément, avec vérification de la compatibilité du kit d'installation.

Quels gaz vecteurs peut-on utiliser en Py-GC/MS ?

L'hélium reste le gaz vecteur de référence pour ses performances chromatographiques et sa compatibilité avec les détecteurs MS. Certains systèmes récents acceptent l'hydrogène ou l'azote comme alternative à l'hélium, ce qui réduit les coûts de gaz en contexte de tension d'approvisionnement. La substitution nécessite une validation de méthode car les facteurs de rétention changent.

Quand un réacteur à lit fluidisé est-il préférable à un four rotatif ?

Le lit fluidisé est préférable lorsque l'objectif est de maximiser la fraction liquide (bio-huile) avec un chauffage rapide et homogène, et que la matière première peut être réduite à une granulométrie fine et régulière. Le four rotatif convient mieux aux matières premières hétérogènes en taille, aux procédés orientés production de char, et aux configurations où la simplicité d'opération prime sur la performance thermique maximale.
