- La pyrolyse en laboratoire repose sur un chauffage contrôlé entre 300 °C et 1 000 °C sous atmosphère inerte, sans combustion, pour fragmenter des macromolécules en composés analysables.
- Le pyrolyseur agit comme un micro-réacteur couplé directement à un système GC-MS : les fragments volatils produits sont transférés vers la colonne chromatographique en quelques secondes.
- Deux grandes technologies structurent le marché analytique : le chauffage par point de Curie (160 - 1 040 °C, montée en ~0,2 s) et le four céramique (40 - 800 °C, vitesse jusqu'à 600 °C/min), chacune couvrant des usages distincts.
- La température de pyrolyse est le paramètre central : elle détermine la répartition entre fractions gazeuse, liquide et solide, et conditionne les profils de fragments obtenus pour des matrices comme les polymères, les résines ou les microplastiques.
- La technique est destructive : l'échantillon est consommé lors de l'analyse ; sur des matrices à haut résidu (résines chargées, caoutchoucs), une fraction importante de goudrons peut rester dans le tube et générer un effet mémoire entre analyses.
- Les principaux usages en laboratoire couvrent le contrôle qualité, l'identification de polymères inconnus, la détection de contaminants et la caractérisation de microplastiques en contexte environnemental.
La pyrolyse en laboratoire est fondée sur la décomposition thermique de la matière en absence d’oxygène. Réalisée sous atmosphère inerte, cette technique d'analyse permet la caractérisation de matériaux complexes tels que les polymères, plastiques et microplastiques. La fragmentation moléculaire obtenue génère une empreinte chimique exploitable en chimie analytique, en recherche et développement et en contrôle qualité.
Qu'est-ce que la pyrolyse en laboratoire ?
La pyrolyse consiste à chauffer un matériau en absence d'oxygène afin de provoquer sa décomposition thermique. Les fragments volatils obtenus sont ensuite analysés, le plus souvent par chromatographie en phase gazeuse couplée à la spectrométrie de masse (Py-GC/MS). Cette méthode d'analyse Py-GC-MS est particulièrement adaptée aux polymères, résines, composites, caoutchoucs et microplastiques.
Selon les conditions de température et de chauffage, la pyrolyse génère des composés gazeux, liquides et un résidu solide carboné. En analyse chimique, seuls les fragments volatils sont généralement exploités afin d'obtenir une empreinte chimique caractéristique du matériau étudié.
Comment fonctionne un pyrolyseur de laboratoire ?
Fonctionnement du pyrolyseur

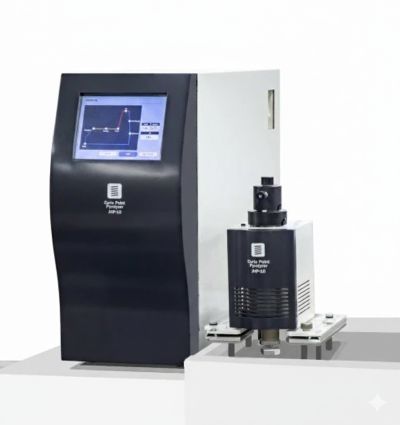

Le pyrolyseur fonctionne comme un micro-réacteur thermique monté directement sur l'injecteur du GC. L'échantillon, quelques microgrammes à quelques milligrammes selon la matrice, est placé dans un tube quartz ou sur une pyrofoil, puis soumis à une rampe de température programmée. L'atmosphère inerte, assurée par un flux continu de gaz vecteur (hélium ou azote), garantit l'absence d'oxygène et la reproductibilité du procédé.
La durée de pyrolyse en laboratoire s'ajuste selon le mode retenu : en pyrolyse flash, la transformation s'effectue en 1 à 99 secondes ; en mode programmé, la montée suit une rampe définie à l'avance. Les fragments volatils formés sont immédiatement entraînés par le gaz vecteur vers la colonne GC via une interface ou une ligne de transfert maintenue à température élevée (typiquement entre 250 °C et 350 °C) pour prévenir toute condensation des composés avant séparation.
Mécanisme de décomposition thermique
La dégradation thermique fragmente progressivement les macromolécules en composés volatils, en gaz de pyrolyse et en un résidu solide carboné. Le mécanisme dépend principalement de la température de pyrolyse, du temps de séjour et de la vitesse de montée en température imposée par le pyrolyseur.
Sur des matrices chargées (résines moulées, caoutchoucs contenant des charges minérales ou du noir de carbone), une fraction importante de composés à haut point d'ébullition, de type goudrons, peut rester dans le tube à échantillon plutôt que d'être transférée vers le GC. Cette fraction résiduelle, qui peut représenter une part significative de la matière traitée, constitue le principal vecteur d'effet mémoire : elle se vaporise lors de l'analyse suivante et génère des pics parasites. Le remplacement régulier du tube quartz et de l'aiguille selon les protocoles internes du laboratoire reste la mesure la plus directe pour limiter ce risque de contamination croisée.
Quels sont les types de pyrolyseurs GC-MS ?
Deux architectures dominent les systèmes de pyrolyse couplés au GC-MS en laboratoire analytique. Le chauffage par point de Curie utilise l'induction électromagnétique d'une feuille ferromagnétique (pyrofoil) pour atteindre la consigne de température en environ 0,2 seconde, avec une reproductibilité annoncée de ±0,1 °C. La température est déterminée par l'alliage de la pyrofoil et couvre une plage de 160 à 1 040 °C, disponible en 21 valeurs fixes. Ce mode est adapté aux analyses flash répétitives sur matrices homogènes.
Le four céramique offre une programmation continue de 40 à 800 °C par pas de 1 °C, avec des vitesses de montée atteignant 600 °C/min. Il permet des rampes progressives, des paliers isothermes et le mode EGA (Evolved Gas Analysis). Le temps de pyrolyse se règle généralement entre 1 et 99 secondes selon le mode.
- Le mode point de Curie favorise la reproductibilité sur analyses sérielles de polymères standards.
- Le mode four offre la flexibilité de température continue et est adapté aux études thermiques multi-paliers.
- Le mode hybride enchaîne désorption thermique et pyrolyse sur le même échantillon, sans interruption.
- Le mode EGA suit l'émission des gaz en fonction de la température et aide à cibler une fenêtre de température de pyrolyse optimale.
Quels paramètres influencent la pyrolyse ?
Rôle de la température de pyrolyse
La température de pyrolyse constitue le paramètre central du procédé. En analyse, la plage de fonctionnement s'étend généralement de 300 °C à 1 000 °C. Les pyrofoils pour mode point de Curie couvrent quant à elles de 160 à 1 040 °C, permettant d'adapter précisément la consigne à chaque matrice. La température influence directement la nature et la distribution des produits de dégradation thermique.
Effets typiques observés selon la température de pyrolyse :
- Températures de pyrolyse basses : libération préférentielle de composés volatils légers, utiles pour l'identification d'additifs et de plastifiants.
- Températures de pyrolyse intermédiaires : formation accrue de fractions liquides riches en huiles de pyrolyse, favorables à l'analyse de polymères comme le polystyrène autour de 650 °C.
- Températures de pyrolyse élevées : augmentation de la fraction gazeuse et production de gaz de synthèse, adaptées aux matrices réfractaires ou aux études de craquage poussé.
Le choix de la température de pyrolyse résulte d'une optimisation par essais sur la matrice cible, en visant la production de fragments marqueurs caractéristiques sans sur-craquage qui homogénéiserait les profils et réduirait le pouvoir discriminant du pyrogramme.
Conditions opératoires et cinétique thermique
Outre la température, plusieurs paramètres opératoires conditionnent la cinétique de décomposition et la reproductibilité des résultats. Les modes de pyrolyse lente, rapide ou flash se distinguent par les rampes thermiques programmées dans le pyrolyseur. En mode flash, la montée atteint la consigne en une fraction de seconde ; en mode programmé, la vitesse de chauffe peut descendre jusqu'à des rampes très lentes pour une décomposition séquentielle.
Le mode EGA (Evolved Gas Analysis) complète cette gamme en suivant les gaz émis en continu lors d'une montée en température contrôlée. Cette approche permet d'identifier la fenêtre de température à laquelle chaque famille de composés se désorbe ou se fragmente, avant de fixer une consigne précise pour la pyrolyse analytique. Les vitesses de montée en mode four atteignent 600 °C/min, avec des temps de pyrolyse réglables de 1 à 99 secondes selon les protocoles.
- La pyrolyse flash privilégie la reproductibilité et la rapidité, avec un temps de traitement inférieur à la seconde pour le mode point de Curie.
- La pyrolyse programmée offre une montée progressive adaptée aux études de stabilité thermique multi-paliers.
- Le mode double-shot enchaîne une désorption thermique puis une pyrolyse flash sur le même échantillon, distinguant les composés désorbables de la matrice polymérique.
| Paramètre opératoire | Influence sur la pyrolyse |
|---|---|
| Température de pyrolyse | Détermine la répartition entre fractions gazeuse, liquide et solide |
| Vitesse de montée en température | Influence la cinétique de fragmentation moléculaire (jusqu'à 600 °C/min en mode four) |
| Temps de pyrolyse | Conditionne la profondeur de la dégradation thermique (réglable de 1 à 99 s) |
| Temps de séjour | Conditionne la profondeur de la dégradation thermique |
| Masse et granulométrie de l'échantillon | Affectent l'homogénéité thermique et la répétabilité (quelques µg à quelques mg) |
| Température de l'aiguille et de l'interface | Prévient la condensation des fragments entre le pyrolyseur et la colonne GC (40–300 °C) |
Pourquoi utiliser la pyrolyse en analyse chimique ?
Intérêt analytique de la pyrolyse
La pyrolyse en chimie analytique répond au besoin d'analyser des matériaux que les techniques chromatographiques classiques ne permettent pas de traiter directement : polymères réticulés, résines insolubles, composites, biopolymères et microplastiques. Elle s'applique à toute matrice organique solide difficile à dissoudre ou non volatile, sans préparation d'échantillon complexe.
Deux cas d'usage illustrent concrètement cet intérêt en laboratoire B2B :
- L'identification d'additifs ou de plastifiants dans un polymère formulé : la pyrolyse libère les composés piégés dans la matrice sans nécessiter de dissolution, permettant leur détection directe par spectrométrie de masse à des concentrations de l'ordre de 10 à 100 ppm.
- La détection d'un contaminant organique dans un adhésif ou un revêtement : le profil de fragments produits révèle la présence de composants non déclarés et supporte les investigations qualité ou les expertises de litiges.
Empreinte chimique et caractérisation des matériaux
Les produits issus de la dégradation thermique constituent une empreinte chimique caractéristique, appelée pyrogramme. Ce profil de fragments est exploité pour l'identification des matériaux, l'étude de leur stabilité thermique et la comparaison de formulations complexes.
En pratique, le pyrogramme permet la comparaison de lots de production pour détecter des dérives de formulation, le suivi du vieillissement ou de l'oxydation d'un polymère en service, ou encore le support d'expertise lors de litiges entre fournisseur et client. La détection s'effectue à partir de quelques microgrammes d'échantillon, ce qui rend la technique exploitable même lorsque la quantité de matière disponible est limitée. Les bibliothèques spectrales de polymères et d'additifs facilitent la reconnaissance automatique des profils obtenus.
Quelles sont les applications de la pyrolyse en laboratoire ?
Applications en caractérisation et contrôle qualité
En laboratoire, la pyrolyse couvre un spectre large d'applications en caractérisation des matériaux, en recherche et développement et en contrôle qualité. Elle permet notamment :
- D'identifier des contaminants organiques dans un polymère, un revêtement ou un adhésif.
- De détecter des non-conformités de formulation par comparaison de pyrogrammes entre lot de référence et lot de production.
- De suivre la dégradation thermique des polymères et d'évaluer leur stabilité en conditions accélérées.
- D'analyser des microplastiques dans des matrices environnementales (eaux, sédiments, sols) avec identification de la nature du polymère.
- De caractériser des peintures, encres et résines dans des contextes de déformulation ou d'expertise judiciaire (forensics).
Applications environnementales et valorisation des déchets
Dans un contexte environnemental, la pyrolyse intervient en laboratoire pour la caractérisation analytique de fractions issues du traitement de déchets organiques, de plastiques et de la biomasse. Les laboratoires l'exploitent pour :
- qualifier les huiles de pyrolyse produites par des procédés de recyclage chimique
- identifier des marqueurs dans des biochar
- évaluer la composition de gaz de synthèse issus de pilotes R&D
Comment la pyrolyse est-elle utilisée avec un GC-MS ?
Couplage avec la chromatographie en phase gazeuse (GC-MS)
Le couplage de la pyrolyse avec la chromatographie en phase gazeuse repose sur l'injection directe des produits de décomposition thermique dans le système chromatographique. Le pyrolyseur est généralement monté en interface avec l'injecteur GC, assurant un transfert rapide et sans perte des composés volatils formés.
Les produits de pyrolyse sont entraînés par un gaz vecteur inerte, généralement de l'hélium, vers la colonne chromatographique, où ils sont séparés selon leur volatilité et leur affinité avec la phase stationnaire. L'association avec la spectrométrie de masse (GC-MS) permet l'identification structurale des fragments issus de la fragmentation thermique et la constitution de profils de pyrolyse caractéristiques.
Couplage avec la chromatographie liquide (LC-MS)
Lorsque les produits de pyrolyse présentent une volatilité insuffisante ou une stabilité thermique limitée, les fractions liquides issues de la pyrolyse sont récupérées après condensation puis analysées par chromatographie liquide couplée à la spectrométrie de masse (LC-MS).
Cette approche permet l’analyse de composés de masse molaire plus élevée, polaires ou thermosensibles, difficilement accessibles par GC. Le couplage pyrolyse–LC-MS est particulièrement pertinent lorsque l’objectif est de couvrir des familles de composés peu volatiles, au prix d’une chaîne analytique plus indirecte (récupération/condensation) que montage Py‑GC/MS.
FAQ
Quelle température de pyrolyse choisir pour un polymère ?
La sélection se fait surtout par objectif (fragments marqueurs vs craquage poussé) et par essais sur la matrice. En pratique, beaucoup de protocoles analytiques se situent entre 300 °C et 1 000 °C ; en cas d'utilisation de pyrofoils, la plage peut aller de 160 à 1 040 °C selon l’alliage. Garder une atmosphère inerte et éviter une température trop élevée limite les profils « sur-craqués » qui rendent l’interprétation moins discriminante.
La pyrolyse en laboratoire est-elle destructive pour l’échantillon ?
Oui : l’analyse consomme l’échantillon, puisqu’il est chauffé jusqu’à sa fragmentation. En contrepartie, la quantité nécessaire reste faible (microgrammes à milligrammes selon la matrice) et l’information obtenue est très riche pour l’identification et le contrôle qualité. Pour des essais comparatifs, les laboratoires privilégient généralement des prélèvements représentatifs et des conditions opératoires strictement reproductibles.
Comment limiter la contamination croisée et l’effet mémoire ?
Les risques augmentent avec les matrices qui génèrent beaucoup de résidus (goudrons, composés à haut point d’ébullition) : une fraction importante peut rester dans le tube et se relarguer ensuite (effet mémoire), parfois jusqu’à ~60 % sur certaines matrices lourdes. Les pratiques labo consistent à appliquer les protocoles internes de nettoyage/remplacement des tubes et consommables, et à maintenir une interface/aiguille suffisamment chauffée (souvent dans une plage 40 - 300 °C selon l’instrumentation) pour limiter les condensations entre le pyrolyseur et le GC.
