Sommaire
- Comment choisir la bonne analyse d'un plastique ?
- Quels tests réaliser avant une analyse en laboratoire ?
- Comment identifier un plastique avec la FTIR ?
- Quand utiliser la spectroscopie Raman ?
- Comment la DSC permet-elle d'identifier un plastique ?
- Comment la TGA détermine-t-elle la composition d'un plastique ?
- Pourquoi utiliser la Py-GC-MS pour analyser un plastique ?
- Comment analyser un mélange de plastiques ou des microplastiques ?
- Quelles erreurs peuvent fausser l'analyse d'un plastique ?
Cet article vous plaît ?
Partagez-le !
Sommaire
- Comment choisir la bonne analyse d'un plastique ?
- Quels tests réaliser avant une analyse en laboratoire ?
- Comment identifier un plastique avec la FTIR ?
- Quand utiliser la spectroscopie Raman ?
- Comment la DSC permet-elle d'identifier un plastique ?
- Comment la TGA détermine-t-elle la composition d'un plastique ?
- Pourquoi utiliser la Py-GC-MS pour analyser un plastique ?
- Comment analyser un mélange de plastiques ou des microplastiques ?
- Quelles erreurs peuvent fausser l'analyse d'un plastique ?
Temps de lecture estimé : 14min
💡 À retenir :
- L'analyse de la composition d'un plastique repose sur une séquence logique : inspection visuelle → ATR-FTIR/Raman → DSC/TGA → Py-GC-MS, chaque étape éliminant une part d'ambiguïté avant la suivante.
- L'ATR-FTIR identifie la famille polymère en quelques minutes par comparaison à une bibliothèque spectrale, mais reste peu fiable sur les mélanges, les surfaces oxydées et les matériaux fortement chargés en noir de carbone.
- Pour les plastiques noirs ou fortement pigmentés, la spectroscopie Raman complète ou remplace le FTIR, car elle est moins sensible à la couleur que le NIR ; la fluorescence reste son principal écueil.
- La TGA quantifie directement le taux de charges minérales (talc, CaCO3, fibres de verre) via le résidu à 600 - 900 °C, avec une incertitude typique de l'ordre de ±0,5 % en masse ; le couplage TGA-FTIR ou TGA-MS précise la nature des gaz émis.
- La pyrolyse GC MS donne l'empreinte chimique complète du polymère, des additifs organiques et des contaminants, y compris sur des échantillons insolubles ou de quelques microgrammes.
Un responsable qualité confronté à une rupture inexpliquée, un ingénieur R&D qui suspecte un mélange non conforme ou un chargé de valorisation qui doit trier des flux recyclés font face au même défi : savoir quelle méthode d'analyse choisir, dans quel ordre, et comment interpréter les résultats sans engager des ressources inutiles. L'analyse de la composition d'un plastique combine plusieurs techniques permettant d'identifier le polymère, de repérer les additifs, d'évaluer les charges minérales et de détecter d'éventuelles substances indésirables. Chaque méthode est décrite en précisant ses applications, ses limites et les informations qu'elle fournit.
Obtenez des devis pour un pyrolyseur
Comment choisir la bonne analyse d'un plastique ?
Lancer directement une py gc ms sur un échantillon dont un simple ATR-FTIR aurait suffi représente une dépense injustifiée. La première étape consiste à formuler précisément l'objectif.
- L'identification de la nature du polymère (PE, PP, PVC, PET, PS, PA, PC, ABS, PMMA, etc.) se traite en priorité par ATR-FTIR, complété par DSC pour confirmer la famille via les températures de transition.
- La détection d'un mélange, d'un copolymère ou d'un composite repose sur la DSC (présence de deux pics de fusion distincts, Tg multiples), confirmée si nécessaire par Py-GC-MS pour distinguer les contributions de chaque phase.
- La recherche d'additifs organiques (plastifiants, antioxydants, retardateurs de flamme) et de contaminants appelle directement la Py-GC-MS, éventuellement précédée d'une extraction Soxhlet pour faciliter l'accès aux composés de faible masse molaire.
- L'estimation des charges minérales et renforts (talc, CaCO3, fibres de verre) se résout en TGA par lecture du résidu à haute température, confirmée par ATR-FTIR sur le résidu lui-même pour identifier la nature du minéral.
| Objectif | Technique de premier rang | Technique de confirmation |
|---|---|---|
| Identifier le polymère | ATR-FTIR | DSC (Tg/Tm) |
| Mélange / copolymère | DSC | Py-GC-MS |
| Additifs organiques / contaminants | Py-GC-MS | TGA-FTIR ou Extraction GC-MS |
| Charges minérales / renforts | TGA (résidu cendres) | ATR-FTIR sur résidu, MEB-EDX |
Quand passer à l'étape suivante ? Si l'ATR-FTIR donne un score de correspondance bibliothèque inférieur à 90 %, ou si des signaux inattendus apparaissent, passer à la DSC ou à la Py-GC-MS pour lever l'ambiguïté.
Vous vendez des Pyrolyseur ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Quels tests réaliser avant une analyse en laboratoire ?
Avant d'engager un budget analytique, plusieurs observations permettent de réduire le champ des hypothèses.
- Le code de recyclage moulé (triangle avec chiffre de 1 à 7) identifie directement PET (1), HDPE (2), PVC (3), LDPE (4), PP (5), PS (6) et les autres (7). En l'absence de marquage, la couleur, la translucidité et l'aspect de surface (mat, brillant, granuleux) orientent la famille.
- Le test de flottation dans l'eau (densité ≈ 1,0 g/cm³) distingue rapidement les polyoléfines (PE, PP, densité < 1,0, flottent) du PET, du PVC et des PA (densité > 1,0, coulent). Ce test reste qualitatif et non représentatif si le matériau contient des charges qui modifient la densité.
- La dureté Shore D accessible avec un duromètre portable différencie les élastomères (Shore A), les thermoplastiques souples et les plastiques rigides techniques. Une pièce rigide à bord vif oriente vers PA, PC, POM ou ABS ; un film souple transparent orientera vers PE ou PVC plastifié.
- Les tests de solubilité dans des solvants courants (acétone, toluène, DCM) constituent un indicateur d'orientation, mais imposent des précautions strictes : port des EPI appropriés, travail sous hotte aspirante, jamais sur des quantités importantes. Ces tests restent des présomptions, pas des certitudes.
Comment identifier un plastique avec la FTIR ?
Cas d'utilisation de l'ATR-FTIR
L'ATR-FTIR constitue la technique d'entrée pour tout plastique inconnu dont la composition doit être vérifiée. L'analyse est rapide (quelques minutes par échantillon), ne nécessite généralement pas de préparation, et produit un spectre d'absorption infrarouge entre 4 000 et 500 cm⁻¹ qui sert d'empreinte moléculaire. Ce spectre est comparé à des bibliothèques pouvant dépasser 200 000 références pour identifier la famille polymère.
En pratique, l'ATR-FTIR répond directement aux questions de contrôle entrant (vérification de la matière annoncée par un fournisseur), de conformité formulation et d'identification après incident (rupture, contamination de surface, modification d'aspect).
Capacités et limites de l'ATR-FTIR
L'ATR-FTIR détecte des groupes fonctionnels caractéristiques :
- liaisons C-H des polyoléfines
- C=O des polyesters et polyamides
- C-Cl du PVC
- O-H des alcools et des phénols

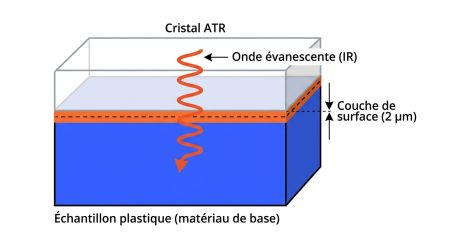

- La profondeur de pénétration de l'onde évanescente en mode ATR ne dépasse pas environ 2 µm dans les conditions standard (cristal ZnSe). L'analyse porte donc sur la surface, pas sur le cœur du matériau.
- Un film superficiellement oxydé ou contaminé par un agent de démoulage donne un spectre trompeur.
- Les charges minérales abondantes (talc, CaCO3, silice) masquent les bandes polymère dans certaines régions spectrales. Un taux de charges supérieur à 40 - 50 % rend l'identification difficile sans préparation préalable.
- Le noir de carbone absorbe fortement dans l'ensemble du domaine infrarouge, rendant l'ATR-FTIR peu exploitable sur des plastiques noirs chargés à plus de 2-3 % en carbone.
- Les mélanges de polymères produisent des spectres superposés dont l'interprétation dépasse les capacités d'une simple comparaison bibliothèque.
Quand utiliser la spectroscopie Raman ?
Applications de la spectroscopie Raman
La spectroscopie Raman repose sur l'analyse de la lumière diffusée par un laser illuminant l'échantillon. Le décalage énergétique entre le laser et la lumière diffusée correspond aux vibrations moléculaires, produisant un spectre complémentaire de celui du FTIR. La résolution spatiale minimale atteint environ 1 µm, ce qui la rend utile pour analyser des inclusions ou des zones localisées.
Le Raman prend la priorité sur l'ATR-FTIR dans trois situations précises :
- Les matériaux noirs ou foncément pigmentés résistent mieux à l'analyse Raman qu'à l'ATR-FTIR, car la technique est moins perturbée par la couleur dans une large gamme de conditions. Cette propriété la rend utile pour les pièces automobiles noires, les câbles, les joints ou les pièces électroniques chargés en carbone.
- L'analyse de matériaux carbonés (fibres de carbone dans un composite, graphite, carbone amorphe) trouve dans le Raman son outil de référence : les bandes D et G caractéristiques permettent de distinguer les formes allotropiques du carbone et d'estimer l'organisation structurale.
- L'analyse sans contact à travers un emballage transparent (verre ou film plastique clair) exploite la capacité du laser à traverser certains milieux pour atteindre le matériau cible sans ouverture ni préparation.
Complémentarité entre FTIR et Raman
FTIR et Raman sont complémentaires : le FTIR (spectroscopie infrarouge à transformée de Fouriers) est plus sensible aux liaisons polaires (C=O, O-H, C-Cl), tandis que le Raman détecte mieux les liaisons non polaires et symétriques. Leur combinaison sur un même échantillon réduit considérablement l'ambiguïté d'identification, notamment pour les polymères dont les spectres FTIR se ressemblent (PE vs PP dans certaines configurations).
La principale limite du Raman reste la fluorescence, qui se manifeste sous forme d'une ligne de base très élevée masquant les pics Raman. Ce phénomène touche les plastiques contenant certains additifs ou ayant subi une dégradation photochimique. Le changement de longueur d'onde laser (passage à 1064 nm en configuration FT-Raman) atténue ce problème au prix d'une sensibilité réduite.
Comment la DSC permet-elle d'identifier un plastique ?
Mesures et résultats de la DSC
La calorimétrie différentielle à balayage mesure le flux de chaleur échangé par l'échantillon lors d'un programme de température. Elle produit une courbe flux de chaleur vs température sur une plage typique de -120 °C à +750 °C, dont on extrait des paramètres décisionnels.
- La température de transition vitreuse (Tg) traduit le passage de l'état vitreux à l'état caoutchoutique de la phase amorphe. La Tg du PVC rigide se situe autour de 80 °C, celle du PC autour de 145 °C, celle du PMMA autour de 105 °C. La présence d'un plastifiant abaisse la Tg du PVC jusqu'à -30 °C ou moins, ce qui constitue un signal direct de plastification.
- La température de fusion (Tm) est propre aux polymères semi-cristallins. Le PE-HD fond autour de 130-135 °C, le PP autour de 160-165 °C, le PET autour de 250-255 °C, le PA6 autour de 220-225 °C. Ces valeurs distinguent les familles sans ambiguïté lorsque le matériau n'est pas dégradé.
Le degré de cristallinité, calculé à partir de l'enthalpie de fusion mesurée et de l'enthalpie théorique du polymère 100 % cristallin, renseigne sur le process (vitesse de refroidissement, orientation) et les propriétés mécaniques attendues.
Détection des mélanges et copolymères
La présence de deux pics de fusion distincts sur une même courbe DSC oriente fortement vers un mélange de deux polymères semi-cristallins ou un lot contaminé. Un PA6/PA6.6 mélangé présente ainsi deux pics à 220 °C et 260 °C respectivement. Deux Tg sur le signal de transition vitreuse témoignent également d'une immiscibilité de deux phases amorphes. Un copolymère statistique présente quant à lui une Tg et/ou une Tm uniques, mais décalées par rapport à celles de chacun des homopolymères constitutifs, selon leur proportion et leur réactivité.
La DSC atteint ses limites lorsque les charges minérales dominent : au-delà de 50 % de charges, les transitions polymère peuvent être difficiles à détecter. L'histoire thermique de la pièce (trempe, recuit, cycle d'injection) influence également les signaux et doit être effacée par un premier balayage de chauffe avant lecture des transitions.
Quand passer à l'étape suivante ? Si la DSC révèle deux Tm proches ou une Tg élargie incompatible avec un polymère pur, engager une analyse par pyrolyse gc ms pour séparer et identifier les contributions de chaque phase.
Comment la TGA détermine-t-elle la composition d'un plastique ?
Interprétation des courbes TGA
La TGA mesure la variation de masse d'un échantillon en fonction de la température sous atmosphère contrôlée (azote puis air en séquence, ou air seul). La courbe obtenue présente plusieurs paliers dont la position, l'amplitude et la dérivée renseignent sur la composition.
- Une perte de masse entre 100 et 200 °C correspond aux solvants résiduels, à l'humidité adsorbée ou aux additifs les plus volatils. Pour un film souple suspecté PVC plastifié, une perte entre 150 et 250 °C signale la désorption des plastifiants légers.
- La dégradation du squelette polymère intervient généralement entre 300 et 500 °C selon le polymère. Le PVC présente une double dégradation caractéristique : une première perte vers 270-320 °C (élimination du HCl, environ 58 % de la masse) suivie d'une seconde vers 450-520 °C (dégradation du squelette carboné restant). Ce profil à deux étapes constitue une signature TGA quasi diagnostique du PVC.
- Le résidu final (mesuré sous air à 800-900 °C) correspond aux charges minérales, cendres et oxydes métalliques qui ne se décomposent pas à cette température. Un résidu de 20 % indique un taux de charges de cet ordre, sous réserve que la nature des charges soit stable à la température de mesure.
Quantification des charges minérales

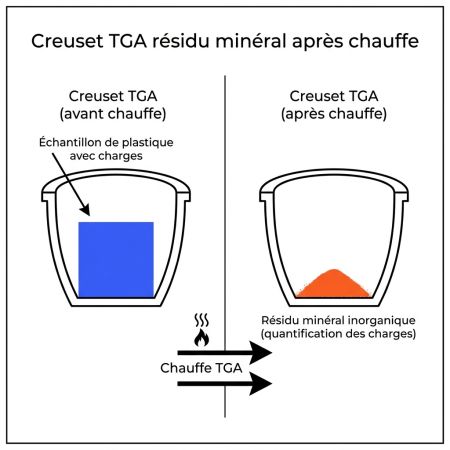

Le résidu TGA permet d'estimer directement.
- Le talc (Mg₃Si₄O₁₀(OH)₂) perd son eau structurale vers 850-900 °C et laisse un résidu silico-magnésien stable. Un ATR-FTIR sur le résidu refroidi confirme la nature du silicate par ses bandes d'absorption caractéristiques vers 1000 cm⁻¹.
- Le CaCO₃ se décompose entre 700 et 900 °C en libérant du CO₂ (perte de masse 44 % de la quantité de CaCO₃ présente), laissant un résidu de CaO. Cette perte de masse secondaire, visible sur la courbe dérivée TGA, constitue un signal identificateur direct.
- Les fibres de verre ne se dégradent pas thermiquement jusqu'à 900 °C et constituent la totalité du résidu dans un composite verre/thermoplastique.
Couplages TGA-FTIR et TGA-MS
Le couplage TGA-FTIR analyse en temps réel les gaz émis pendant la dégradation. Lorsque le PVC se dégrade, le FTIR détecte le HCl gazeux à sa bande caractéristique vers 2900 cm⁻¹. Pour un polyuréthane, les isocyanates dégagés pendant la décomposition sont identifiables dans le spectre des gaz.
Le couplage TGA-MS offre une sensibilité supérieure pour les petites molécules et les gaz permanents (CO, CO₂, H₂O), mais produit des spectres de masse moins exploitables pour les molécules organiques complexes. Les deux couplages sont complémentaires : TGA-FTIR pour les groupes fonctionnels, TGA-MS pour la masse molaire des gaz.
Pourquoi utiliser la Py-GC-MS pour analyser un plastique ?
Principe de la Py-GC-MS
La Pyr-GC/MS combine trois étapes en séquence.
- L'échantillon (quelques microgrammes à quelques milligrammes) est introduit dans une unité de pyrolyse et chauffé rapidement à une température cible (généralement entre 500 et 800 °C) sous atmosphère inerte (azote).
- La dégradation thermique génère des fragments volatils caractéristiques, appelés pyrolysats. Ces fragments sont transportés vers la colonne de chromatographie gazeuse, qui les sépare selon leur polarité et leur point d'ébullition.
- Le spectromètre de masse identifie chaque fraction par son spectre de masse, comparé à des bibliothèques de référence.
Identification des polymères et additifs
Le pyrogramme obtenu constitue une empreinte chimique dont chaque pic correspond à un fragment de dégradation spécifique.
L'identification du polymère repose sur la reconnaissance des marqueurs de pyrolyse caractéristiques. Le styrène est un marqueur du PS et de l'ABS ; le propylène et le 2-méthyl-1-propène marquent le PP ; le vinyl chlorure et le benzène marquent le PVC ; l'acétaldéhyde et le téréphtalate de diméthyle marquent le PET.

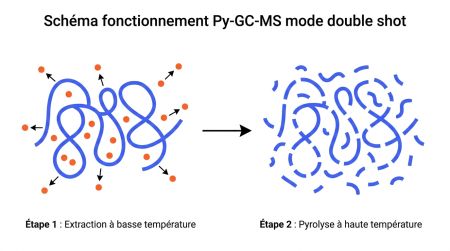

La détection des additifs organiques tire parti du mode double shot (deux températures successives). Une première étape basse température (80 - 350 °C) libère les plastifiants, antioxydants et retardateurs de flamme sans pyrolyser le squelette polymère. Une seconde étape haute température (500 - 800 °C) fragmente le polymère pour l'identifier. Cette approche permet d'analyser additifs et matrice sur un seul et même échantillon.
La détection de produits de vieillissement ou de dégradation thermique s'appuie sur des fragments secondaires absents dans un matériau vierge : aldéhydes, cétones, peroxydes d'oxydation pour un vieillissement photo-oxydatif, fragments de masse molaire plus faible pour une dégradation thermique.
Cas d'application de la Py-GC-MS
La pyro GC MS répond directement à des situations courantes en industrie.
- Un contrôle de formulation entre deux lots de granulés PP peut révéler une variation du package antioxydant (phosphites, phénols stériquement encombrés) qui n'apparaît pas en ATR-FTIR.
- Une enquête de contamination sur une pièce technique présentant une fragilité anormale peut identifier la présence d'un polymère incompatible (ex. PE dans un lot de PP) à des teneurs de quelques pourcents.
- Une analyse de vieillissement sur des pièces extérieures montre l'appauvrissement progressif des stabilisants UV à travers le profil de concentration des produits de photooxydation dans le pyrogramme.
- La technique est également la méthode de référence pour les matériaux insolubles (thermodurcissables réticulés, composites), sur lesquels l'extraction GC-MS directe est impossible.
Limites de la Py-GC-MS
La quantification en Py-GC-MS des additifs organiques reste souvent semi-quantitative en pratique. Plusieurs facteurs expliquent cette limitation. Il n'existe pas de méthode "gold standard" universelle couvrant tous les additifs dans toutes les matrices plastiques. La réponse d'un additif au GC-MS dépend de sa volatilité lors de la pyrolyse, de son ionisation et de l'absence d'interférences avec d'autres composés présents.
Les paramètres instrumentaux influencent directement les résultats : température de pyrolyse du plastique, masse d'échantillon, taille et homogénéité des particules. Un écart de 20 °C sur la température de pyrolyse peut modifier significativement la distribution des fragments obtenus. Les échantillons hétérogènes (pièce moulée avec gradient de composition) nécessitent un prélèvement représentatif et idéalement plusieurs répétitions pour compenser la variabilité inhérente aux micro-prises d'essai. Pour une quantification fiable d'un additif particulier, une calibration externe avec des étalons purs est nécessaire, ce qui alourdit la démarche mais reste justifié dans les contextes réglementaires (conformité REACH, migration).
| Technique | Objectif principal | Résultats obtenus | Avantages | Limites | Coût relatif | Délai indicatif |
|---|---|---|---|---|---|---|
| ATR-FTIR | Identifier le polymère, vérifier conformité | Empreinte spectrale, famille polymère, groupes fonctionnels | Rapide, peu de préparation, non destructif, bibliothèques > 200 000 spectres | Analyse de surface (2 µm), inefficace sur noir de carbone > 3 %, mélanges difficiles | Faible | 1-2 jours |
| Raman | Polymères noirs/pigmentés, matériaux carbonés, micro-zones | Empreinte moléculaire, phases carbone, inclusions µm | Non destructif, résolution 1 µm, complémentaire FTIR | Fluorescence des plastiques vieillis ou additionnés, signal intrinsèquement faible | Faible à moyen | 1-3 jours |
| DSC | Distinguer familles, détecter mélanges, cristallinité | Tg, Tm, degré de cristallinité, double pic de fusion si mélange | Quantitatif, rapide, révèle les mélanges et l'histoire thermique | Transitions masquées si charges > 50 %, sensible à l'histoire thermique de la pièce | Faible | 2-3 jours |
| TGA | Quantifier charges minérales, profil de dégradation | Taux de résidu/cendres (±0,5 % en masse), paliers de décomposition | Quantitatif, identifie PVC par double décomposition, couple avec FTIR/MS | N'identifie pas la nature des charges seule, destructif | Faible | 2-3 jours |
| TGA-FTIR ou TGA-MS | Identifier les gaz de dégradation | Groupes fonctionnels ou masses des gaz émis | Caractérise HCl (PVC), CO₂ (CaCO₃), isocyanates (PU) en temps réel | Bibliothèque gaz nécessaire, couplage plus coûteux | Moyen | 3-5 jours |
| Py-GC-MS | Empreinte polymère complète, additifs, contaminants, vieillissement | Marqueurs polymère, profil additifs/plastifiants, produits de dégradation | Applicable aux insolubles, quelques µg suffisent, additifs et matrice sur un seul essai | Destructif, quantification souvent semi-quantitative, paramètres instrumentaux influents, pas de méthode gold standard universelle | Moyen à élevé | 5-15 jours |
| TGA-FTIR-GC/MS + Raman | Mélanges complexes, microplastiques, quantification massique | Composition polymère quantitative en masse, additifs, produits de dégradation | Couverture maximale, référentiels open-access disponibles (SLoPP, FLOPP) | Coût élevé, expertise requise, standardisation encore incomplète pour les MNPs | Élevé | 10-20 jours |
| Technique : ATR-FTIR | |
|---|---|
| Objectif principal | Identifier le polymère, vérifier conformité |
| Résultats obtenus | Empreinte spectrale, famille polymère, groupes fonctionnels |
| Avantages | Rapide, peu de préparation, non destructif, bibliothèques > 200 000 spectres |
| Limites | Analyse de surface (2 µm), inefficace sur noir de carbone > 3 %, mélanges difficiles |
| Coût relatif | Faible |
| Délai indicatif | 1-2 jours |
| Technique : Raman | |
|---|---|
| Objectif principal | Polymères noirs/pigmentés, matériaux carbonés, micro-zones |
| Résultats obtenus | Empreinte moléculaire, phases carbone, inclusions µm |
| Avantages | Non destructif, résolution 1 µm, complémentaire FTIR |
| Limites | Fluorescence des plastiques vieillis ou additionnés, signal intrinsèquement faible |
| Coût relatif | Faible à moyen |
| Délai indicatif | 1-3 jours |
| Technique : DSC | |
|---|---|
| Objectif principal | Distinguer familles, détecter mélanges, cristallinité |
| Résultats obtenus | Tg, Tm, degré de cristallinité, double pic de fusion si mélange |
| Avantages | Quantitatif, rapide, révèle les mélanges et l'histoire thermique |
| Limites | Transitions masquées si charges > 50 %, sensible à l'histoire thermique de la pièce |
| Coût relatif | Faible |
| Délai indicatif | 2-3 jours |
| Technique : TGA | |
|---|---|
| Objectif principal | Quantifier charges minérales, profil de dégradation |
| Résultats obtenus | Taux de résidu/cendres (±0,5 % en masse), paliers de décomposition |
| Avantages | Quantitatif, identifie PVC par double décomposition, couple avec FTIR/MS |
| Limites | N'identifie pas la nature des charges seule, destructif |
| Coût relatif | Faible |
| Délai indicatif | 2-3 jours |
| Technique : TGA-FTIR ou TGA-MS | |
|---|---|
| Objectif principal | Identifier les gaz de dégradation |
| Résultats obtenus | Groupes fonctionnels ou masses des gaz émis |
| Avantages | Caractérise HCl (PVC), CO₂ (CaCO₃), isocyanates (PU) en temps réel |
| Limites | Bibliothèque gaz nécessaire, couplage plus coûteux |
| Coût relatif | Moyen |
| Délai indicatif | 3-5 jours |
| Technique : Py-GC-MS | |
|---|---|
| Objectif principal | Empreinte polymère complète, additifs, contaminants, vieillissement |
| Résultats obtenus | Marqueurs polymère, profil additifs/plastifiants, produits de dégradation |
| Avantages | Applicable aux insolubles, quelques µg suffisent, additifs et matrice sur un seul essai |
| Limites | Destructif, quantification souvent semi-quantitative, paramètres instrumentaux influents, pas de méthode gold standard universelle |
| Coût relatif | Moyen à élevé |
| Délai indicatif | 5-15 jours |
| Technique : TGA-FTIR-GC/MS + Raman | |
|---|---|
| Objectif principal | Mélanges complexes, microplastiques, quantification massique |
| Résultats obtenus | Composition polymère quantitative en masse, additifs, produits de dégradation |
| Avantages | Couverture maximale, référentiels open-access disponibles (SLoPP, FLOPP) |
| Limites | Coût élevé, expertise requise, standardisation encore incomplète pour les MNPs |
| Coût relatif | Élevé |
| Délai indicatif | 10-20 jours |
Comment analyser un mélange de plastiques ou des microplastiques ?
Analyses combinées des mélanges de plastiques
Lorsqu'un polymère ou un mélange résiste aux techniques individuelles, les approches couplées apportent une information multidimensionnelle que la somme des analyses séparées ne fournirait pas.
La chaîne TGA-FTIR-GC/MS analyse en continu les produits de dégradation d'un échantillon. La TGA suit la perte de masse et définit les fenêtres de température pertinentes, le FTIR identifie les groupes fonctionnels des gaz émis, et le GC/MS sépare et identifie les molécules individuelles. Cette combinaison est notamment employée pour les microplastiques en matrices environnementales complexes, où 35 plastiques représentant 12 types de polymères peuvent être caractérisés à partir d'une base de référence dédiée.
L'ajout de la spectroscopie Raman à cette chaîne permet de confirmer l'identification du polymère par une empreinte spectrale indépendante, particulièrement utile lorsque les marqueurs de pyrolyse de deux polymères se chevauchent.
Bibliothèques spectrales et standardisation
La fiabilité de l'identification dépend directement de la qualité de la bibliothèque de référence. Pour les microplastiques, des bibliothèques open-access spécialisées existent :
- SLoPP et SLoPP-E (148 et 113 spectres Raman respectivement, incluant des particules vieillies),
- FLOPP et FLOPP-e (186 et 195 spectres ATR-FTIR de polymères en conditions réelles).
En contexte industriel, les bibliothèques commerciales dépassent 200 000 spectres mais ne couvrent pas toujours les plastiques réels contenant des additifs et pigments spécifiques. La constitution d'étalons internes représentatifs des matériaux réellement manipulés améliore significativement le taux de correspondance.
Quand recourir aux couplages ? Lorsqu'un matériau résiste à l'identification par ATR-FTIR + DSC + TGA réalisés séparément, ou lorsqu'une quantification massique fiable des polymères dans un mélange complexe est requise (recyclage, conformité réglementaire, litiges).
Quelles erreurs peuvent fausser l'analyse d'un plastique ?
Qualité de l'échantillon analysé
L'ATR-FTIR analyse les 2 premiers micromètres du matériau, pas son cœur. Une pièce en PP ayant subi une oxydation superficielle (rayonnement UV, flamme de surface, traitement corona) présente des bandes C=O en surface absentes dans le bulk. Ce signal d'oxydation peut masquer les bandes PP ou être interprété comme un polyester par un opérateur inexpérimenté.
La préparation d'une coupe transversale (microtome ou abrasion légère) expose le matériau vierge de surface et lève cette ambiguïté. En Py-GC-MS, l'hétérogénéité de la pièce (gradient de concentration des additifs entre surface et cœur) impose plusieurs prises d'essai à différentes profondeurs.
Influence des charges et des pigments
Un mélange PP/PA présente en ATR-FTIR les bandes combinées des deux polymères, mais les bandes du composant minoritaire peuvent être masquées si son taux est inférieur à 5 - 10 %. Le TiO₂ (pigment blanc) absorbe dans l'infrarouge et perturbe l'analyse des bandes situées dans la région 400 - 900 cm⁻¹. Dans ces cas, une dissolution sélective ou une extraction préalable facilite l'interprétation du spectre du polymère seul.
Effets du vieillissement et des contaminations
Les bibliothèques spectrales standard sont établies sur des polymères vierges. Un plastique vieilli présente des modifications de spectre (carbonyles d'oxydation, coupures de chaînes) qui dégradent la qualité du match bibliothèque. Pour les matériaux très vieillis, la pyrolysis gc ms identifie non seulement la nature du polymère de base mais aussi les produits de dégradation, fournissant ainsi une signature du degré de vieillissement.
La contamination externe (huile, lubrifiant, agent de démoulage) produit des bandes FTIR supplémentaires pouvant être interprétées à tort comme des additifs intrinsèques. Un nettoyage à l'éthanol ou à l'isopropanol des surfaces avant analyse élimine la plupart de ces artefacts.
Nos pyrolyseurs les plus populaires sur hellopro.fr
Prix sur demande
Envoyer un message
Prix sur demande
Envoyer un message
Nos chromatographes en phase gazeuse les plus populaires sur hellopro.fr
Nos spectromètres de masse les plus populaires sur hellopro.fr
Nos spectromètres infrarouges les plus populaires sur hellopro.fr
Prix sur demande
Envoyer un message
Spectromètre ftir - cary 630
Prix sur demande
Envoyer un message
Spectrometre nir portable microphazir
Prix sur demande
Envoyer un message
Nos spectromètres Raman les plus populaires sur hellopro.fr
Spectromètre progeny
Prix sur demande
Envoyer un message
Spectromètre raman / ftir portable gemini
Prix sur demande
Envoyer un message
