Devenir vendeur Vendre
Qui sommes-nous ?
Mes demandes
CONSEIL D'EXPERT

Pyrolyse GC/MS : dans quels cas utiliser cette technique ?

Quel est l’état de la matière à traiter par pyrolyse ? * Vous devez sélectionner une réponse avant de valider

Obtenir des devis
Temps de lecture estimé : 11min
💡 À retenir :
  • La pyrolyse GC/MS (Py-GC/MS) analyse des matériaux organiques solides, insolubles ou réticulés sans préparation lourde, à partir de quelques microgrammes à 0,5 mg d'échantillon, en les décomposant thermiquement entre 400 et 1 000 °C puis en identifiant les fragments via GC et MS (EI 70 eV + bibliothèques).
  • La technique est destructive : l'échantillon est consommé lors de l'analyse et ne peut pas être récupéré.
  • Le résultat produit est par défaut qualitatif à semi-quantitatif ; une quantification défendable exige un étalonnage explicite, des marqueurs validés et des blancs procéduraux.
  • Le mode double-shot (désorption thermique ~80 à 350 °C puis pyrolyse ≥ 500 °C) sépare les additifs/plastifiants des fragments du polymère, ce qui en fait le mode de référence pour les formulations complexes.
  • L'EGA (Evolved Gas Analysis) fournit un thermogramme de dégagement gazeux en rampe de température et sert à choisir les fenêtres d'analyse avant tout single-shot ou double-shot.
  • La Py-GC/MS ne détecte pas les composés inorganiques et ne fournit aucune information sur la taille, la forme ou la morphologie des particules ; pour les microplastiques, elle se combine avec le µ-Raman ou le µ-FTIR qui apportent les données particulaires (comptage, taille).
La pyrolyse GC/MS (Py-GC/MS) répond à une question précise : comment analyser chimiquement un matériau organique solide ou insoluble que l'on ne peut pas injecter directement dans un GC ? Le pyroliseur génère un pyrogramme (l'empreinte chimique du matériau) exploitable via les bibliothèques de spectres MS. Avant d'envoyer un échantillon au laboratoire, il convient de vérifier que la pyrolyse gc ms répond bien à l'objectif, de choisir le bon mode opératoire et de préparer correctement l'échantillon.
Obtenez des devis pour un pyrolyseur

Dans quels cas la Py-GC/MS apporte-t-elle un avantage réel par rapport à d'autres techniques ?

La Py-GC/MS est le bon choix lorsque le matériau ne peut pas être analysé directement par une autre voie. Voici les signaux qui indiquent qu'elle convient.
  • Le matériau est insoluble, réticulé ou thermodurcissable (résines époxy, caoutchoucs, composites) : les techniques extraction + GC-MS sont inapplicables car aucun solvant ne dissout la matrice.
  • Le matériau est un polymère ou mélange de polymères inconnus : le pyrogramme produit une empreinte identifiable via bibliothèque sans dissolution.
  • L'objectif porte sur des additifs non extractibles ou fortement liés à la matrice polymère : le double-shot libère d'abord les volatils par désorption thermique.
  • La quantité disponible est très faible, de l'ordre du microgramme : la Py-GC/MS analyse des prises d'essai bien inférieures à celles nécessaires à la plupart des techniques spectroscopiques.
  • L'analyse doit être réalisée sans solvant : aucune extraction, aucun risque de contamination croisée par le solvant.
Découvrez nos pyrolyseurs
En revanche, le choix de la Py-GC/MS n'est pas très recommandé si :
  • Le matériau est purement inorganique (métaux, céramiques, oxydes) : la technique ne génère pas de signal utile.
  • La cible est un additif connu, extractible et en concentration suffisante : une extraction ciblée suivie d'une analyse GC-MS ou LC-MS est plus rapide, plus sélective et quantitative.
  • L'objectif nécessite de conserver l'échantillon intact pour un autre usage (analyse non destructive requise) : le FTIR/ATR ou le µ-Raman sont alors préférables.
py gc ms analysis

Comment fonctionne une analyse Py-GC/MS en pratique laboratoire ?

L'échantillon, sous forme de film, granulé, fibre, poudre ou extrait concentré, est introduit dans le pyrolyseur de laboratoire, une enceinte chauffée sous atmosphère inerte (hélium ou azote). Le chauffage, très rapide (flash) ou programmé en rampe, décompose les liaisons chimiques du matériau entre 400 et 1 000 °C environ, selon la nature du polymère et le mode d'analyse choisi. Les fragments volatils produits (les pyrolysats) sont immédiatement entraînés vers la colonne GC capillaire, séparés selon leur volatilité et leurs interactions avec la phase stationnaire, puis identifiés par le spectromètre de masse.

La détection MS repose sur l'ionisation à impact électronique (EI) à 70 eV, qui fragmente les molécules de manière reproductible et génère des spectres compatibles avec les grandes bibliothèques de spectres (NIST, bibliothèques polymères spécialisées). L'identification s'appuie sur la comparaison des spectres obtenus avec ces références, complétée par l'analyse des ions caractéristiques (EIC), ions extraits spécifiques à chaque marqueur polymère ou additif.

Le livrable principal est le pyrogramme : le chromatogramme des produits de pyrolyse, annotant les pics par leur nature chimique. Des listes de marqueurs, des rapports d'identification et, si la méthode est étalonnée, des estimations massiques par composant viennent compléter ce rendu.

À retenir : les résultats dépendent directement des paramètres choisis : température, durée, mode de chauffage, masse d'échantillon, débit de gaz vecteur. Deux pyrogrammes obtenus à des températures différentes sur le même matériau peuvent diverger significativement. La reproductibilité exige une méthode fixée et documentée.
Schéma de fonctionnement de pyrolyse GC/MS

Quels sont les 10 cas d'usage typiques de la pyrolyse GC/MS ?

Identification de polymères inconnus : films, granulés, fibres, caoutchoucs

L'empreinte pyrolytique d'un polymère est caractéristique. Un film PE, un granulé PP, une fibre polyamide ou un élastomère EPDM génèrent chacun des marqueurs spécifiques identifiables via bibliothèque. C'est l'application la plus courante, notamment lors de réceptions de matières premières, d'analyses concurrentielles ou d'investigations qualité sur des matériaux non documentés.

La limite principale : les copolymères partagent parfois des fragments communs, ce qui impose une interprétation sur plusieurs marqueurs.

Matériaux insolubles et réticulés : résines, adhésifs, composites

Les résines époxy réticulées, polyuréthanes, silicones ou adhésifs thermodurs sont inaccessibles à la GC-MS classique par extraction. La pyrolyse contourne cette impossibilité en fragmentant directement la matrice solide. Elle est ainsi incontournable pour les composites multi-constituants (fibres + matrice + charge) dont aucun solvant ne permet la séparation préalable.

Recherche d'additifs, plastifiants, stabilisants et retardateurs de flamme

Le mode double-shot est ici déterminant.
Une première étape de désorption thermique, typiquement entre 80 et 350 °C, libère les additifs volatils (phtalates, HBCD, phosphates organiques) sans décomposer le polymère. La seconde étape à haute température (≥ 500 °C) fragmente le backbone pour l'identification du polymère.
Ce mode évite la co-élution des fragments polymères sur les pics d'additifs et fournit deux pyrogrammes distincts, nettement plus faciles à interpréter.

Investigation de contamination organique en traces

La pyr-gc/ms détecte des contaminations organiques à très faibles niveaux (ordre du ppm selon les composés). Pour les analytes très volatils ou en très faibles concentrations, le cryo-trapping à la tête de colonne (piégeage cryogénique sous azote liquide suivi d'un relargage rapide) améliore la sensibilité en resserrant les bandes chromatographiques et en abaissant les limites de détection.

Analyse de vieillissement et de dégradation thermique ou UV

Les modifications chimiques induites par un vieillissement thermique, une irradiation UV ou une exposition à des agents agressifs modifient le pyrogramme d'un matériau. La comparaison du pyrogramme du matériau vieilli avec celui du matériau de référence révèle l'apparition de nouveaux fragments (produits d'oxydation, coupures de chaînes, produits de cyclisation) et permet de caractériser le mécanisme de dégradation.

Microplastiques et particules environnementales

La pyro gc ms quantifie la masse de chaque polymère dans un échantillon environnemental (eau, sédiment, sol, tissu biologique) via ses marqueurs de pyrolyse. Elle est complémentaire du µ-Raman et du µ-FTIR, qui fournissent le comptage, la taille et la forme des particules.
Les deux approches ne sont pas interchangeables : un échantillon riche en nombreuses petites particules donne une composition polymère différente en "comptage" (FTIR) et en "masse" (Py-GC/MS). Les LOQ typiques en matrice environnementale se situent entre 0,3 et 3 µg/g selon le polymère et la matrice.

Peintures, encres, revêtements et forensique

Les peintures multi-couches, encres et revêtements contiennent des liants polymères, des résines alkydes ou acryliques, des charges et des additifs que la pyrolyse gc ms analyse distingue par leur pyrogramme. En forensique, elle s'applique à l'identification des fibres textiles, à la comparaison de peintures automobiles lors d'accidents ou à l'analyse d'encres sur documents.

Bitumes, asphaltes et matière organique complexe

Les bitumes et asphaltes contiennent des fractions organiques macromoléculaires non volatiles (asphaltènes, résines, maltènes lourds) inaccessibles à la GC directe. La pyrolyse les décompose en fragments analysables. En géochimie, la même approche s'applique à la matière organique sédimentaire pour la caractérisation du kérogène ou des huiles de source.

Mélanges complexes et analyse haute résolution

Les mélanges polymère/additifs/charges/copolymères génèrent des pyrogrammes encombrés où les co-élutions masquent des composants minoritaires. Le couplage GC×GC/MS (chromatographie bidimensionnelle) sépare davantage les pyrolysats, et la MS haute résolution (TOF, Orbitrap) améliore la précision de masse pour distinguer des isomères ou des composés de faible abondance.

Études mécanistiques via EGA et pyrolyse programmée

L'EGA (Evolved Gas Analysis) chauffe l'échantillon en rampe et enregistre un thermogramme qui révèle les plages de dégazage de chaque composant. Cette approche sert à comprendre l'ordre de dégradation des constituants, à identifier des interactions entre composants et à définir les fenêtres de température optimales pour les analyses single-shot ou double-shot ultérieures.

Quel mode choisir : single-shot, double-shot, EGA ou pyrolyse réactive ?

Single-shot : identification rapide du polymère

Le single-shot chauffe l'échantillon en une seule étape à une température élevée, généralement ≥ 500 °C (souvent 550–700 °C selon le matériau). Il produit un pyrogramme global incluant l'ensemble des fragments. Ce mode convient pour l'identification rapide d'un polymère connu, la comparaison de lots et le contrôle qualité de routine.

Ses limites : sur les formulations complexes (polymère + additifs + charges), les pics se superposent et l'interprétation devient difficile. Le risque de ghost peaks (résidus d'analyses précédentes qui contaminent le pyrogramme suivant) impose des blancs inter-analyses systématiques et un nettoyage rigoureux de l'injecteur.

Double-shot : séparation additifs / polymère

Le double-shot combine une désorption thermique (TD, 80–350 °C en rampe) et une pyrolyse flash (≥ 500 °C).
  • La première étape libère les composés volatils et semi-volatils : solvants résiduels, monomères, plastifiants, stabilisants, retardateurs de flamme.
  • La seconde fragmente le backbone polymère.
Les deux chromatogrammes obtenus sur le même échantillon simplifient fortement l'interprétation. Ce mode est la référence pour les formulations contenant des additifs et pour les matériaux d'emballage ou les caoutchoucs.
Paramètre critique : le split ratio ; un split trop faible sature la colonne sur les volatils abondants et génère des distorsions.

EGA : cartographie thermique avant toute analyse

L'EGA chauffe l'échantillon en rampe continue (ex. 40–800 °C) sans séparation GC, les gaz étant transférés directement vers le MS via un tube court. Le thermogramme obtenu (signal MS en fonction de la température) révèle les plages de dégazage de chaque classe de composés. L'EGA ne produit pas de chromatogramme exploitable pour l'identification individuelle, mais il sert à définir les températures de désorption et de pyrolyse pour les analyses single-shot ou double-shot suivantes. Il est particulièrement utile sur des matrices inconnues.

Pyrolyse réactive (thermochemolyse, TMAH)

La pyrolyse réactive ajoute un agent de dérivatisation, typiquement le TMAH (hydroxyde de tétraméthylammonium), directement dans la cup avec l'échantillon. La réaction chimique pendant la pyrolyse méthyle les fonctions acides (esters, acides carboxyliques) et transforme les produits de pyrolyse en dérivés plus volatils et plus interprétables. Ce mode améliore l'identification des polyesters (PET, PLA), des alkydes et des matières organiques géochimiques complexes.

Attention : le TMAH est un agent corrosif et potentiellement dangereux ; sa manipulation exige des équipements de protection adaptés et une formation préalable. L'ajout de TMAH modifie le pyrogramme de manière significative : les spectres obtenus ne sont pas directement comparables à ceux d'une pyrolyse standard.

Que peut-on vraiment quantifier en Py-GC/MS, et à quelles conditions ?

La pyr-gc-ms est par défaut une technique d'identification, non de quantification. La transition vers la quantification exige des conditions explicites et documentées, sans lesquelles les résultats ne sont défendables qu'en semi-quantitatif.

La quantification repose sur l'étalonnage externe par : le marqueur : un composé indicateur spécifique au polymère cible (ex. le trimère du styrène pour le PS, le 1-eicosène pour le PE, l'acide benzoïque pour le PET) est suivi via son ion caractéristique (EIC). Une courbe de calibration est construite à partir de standards de polymère de masse connue, et la concentration dans l'échantillon est calculée par régression.

Les standards internes, y compris isotopiques (deutérés, ¹³C), compensent la variabilité instrumentale et les pertes lors du transfert. Toutefois, les échanges H–D possibles lors de la pyrolyse peuvent biaiser les résultats avec certains standards deutérés ; ce point doit être validé pour chaque méthode. Les principales sources d'incertitude sont :
  • le rendement en marqueur (variable selon la température et la masse),
  • les réactions secondaires (un marqueur peut provenir de plusieurs polymères, comme le styrène monomère pour le PS et certains copolymères styréniques),
  • les effets de matrice (une matrice organique complexe génère des composés co-éluant avec les marqueurs).
Les LOQ typiques en milieu environnemental varient de 0,3 µg/g à 3 µg/g selon le polymère.

À retenir : une quantification défendable en Py-GC/MS nécessite : un marqueur spécifique validé, une courbe de calibration multi-niveaux en matrice, un standard interne, des blancs procéduraux répétés et des essais de récupération. Sans ces éléments, les résultats restent des estimations semi-quantitatives.
pyrolysis gcms

Quelles sont les limites, artefacts et points de vigilance en Py-GC/MS ?

La py-gc-ms présente plusieurs contraintes techniques que le donneur d'ordre doit intégrer avant de confier un échantillon :
  • La technique est destructive : l'échantillon est consommé lors de la pyrolyse et ne peut pas être récupéré pour une autre analyse.
  • Elle ne fournit aucune information sur la taille, la forme ou la morphologie des particules, contrairement au µ-Raman ou au µ-FTIR.
  • Elle est inefficace sur les composés inorganiques (métaux, silicates, oxydes) : seule la fraction organique est détectée.
  • Les ghost peaks (résidus d'analyses antérieures condensés dans l'interface ou l'injecteur) contaminent le pyrogramme si le système n'est pas nettoyé entre les analyses.
  • La parade consiste à réaliser des blancs inter-analyses et à surveiller les pics résiduels.
  • La surcharge de colonne génère des pics larges et des distorsions qui faussent l'identification et la quantification. Elle est évitée en ajustant le ratio de split et la masse d'échantillon introduite.
  • L'hétérogénéité de l'échantillon est un risque majeur : sur une prise d'essai de 0,1–0,5 mg, un échantillon non homogène (multicouches, composite, revêtement de surface) peut ne pas être représentatif de la pièce entière. La solution est de multiplier les prélèvements (surface, cœur, différentes zones) et de répéter les analyses.
  • Les interférences de matrice peuvent créer des faux positifs sur des marqueurs non spécifiques : les alcanes courts sont communs au PE et aux huiles minérales, le styrène monomère apparaît pour le PS mais aussi pour certains copolymères.
  • La confirmation s'effectue toujours sur plusieurs marqueurs et ratios d'ions, jamais sur un seul pic.
  • Les résultats sont dépendants des paramètres de la méthode : deux laboratoires utilisant des températures de pyrolyse différentes sur le même matériau peuvent produire des pyrogrammes divergents.
  • La comparabilité inter-laboratoires exige une méthode fixée et partagée.

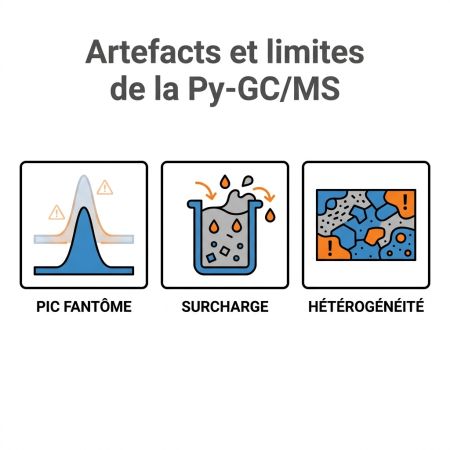

Artefacts et limites de la Py-GC/MS

FAQ : Py-GC/MS, double-shot, EGA, microplastiques et additifs

La Py-GC/MS est-elle destructive et peut-on conserver une partie de l'échantillon ?

Oui, la Py-GC/MS est une technique destructive : la fraction d'échantillon introduite dans le pyrolyseur est entièrement consommée lors de l'analyse. Il est donc possible de conserver une partie de l'échantillon en n'en prélevant qu'une fraction, mais la portion analysée est définitivement détruite.

Peut-on quantifier précisément avec la Py-GC/MS ?

La Py-GC/MS est semi-quantitative par défaut. Une quantification fiable exige un étalonnage externe avec des standards de polymère de concentration connue, des marqueurs validés (ions spécifiques), un standard interne pour corriger la variabilité instrumentale, et des blancs procéduraux répétés. Sans ces éléments, les résultats sont des estimations d'ordre de grandeur.

Quel mode choisir pour analyser les additifs polymères (plastifiants, retardateurs de flamme) ?

Le mode double-shot est le plus adapté. La première étape de désorption thermique (80–350 °C) libère les additifs et composés volatils sans décomposer le polymère. La seconde étape pyrolytique (≥ 500 °C) identifie ensuite le polymère hôte. Ce séquencement évite la co-élution des fragments polymères et des additifs sur le même chromatogramme.

Quelle masse d'échantillon faut-il préparer pour une analyse Py-GC/MS ?

La prise d'essai typique varie de quelques microgrammes à environ 0,5 mg selon le système instrumental. Les micro-fours à filament de platine travaillent souvent entre 10 et 200 µg. Les fours tubulaires acceptent des masses légèrement supérieures. Le laboratoire précise ses exigences selon son équipement et le mode d'analyse.

Comment éviter les ghost peaks en Py-GC/MS ?

Les ghost peaks résultent de résidus d'analyses précédentes condensés dans l'interface ou l'injecteur. Pour les éviter : réaliser des blancs inter-analyses (injection à vide à la température de pyrolyse), nettoyer régulièrement l'interface et l'injecteur, et surveiller les pics résiduels systématiquement. Un blanc négatif doit figurer dans tout rapport de quantification.

Py-GC/MS ou µ-Raman/FTIR pour les microplastiques : lequel choisir ?

Ces techniques ne sont pas interchangeables. Le µ-Raman et le µ-FTIR fournissent le comptage, la taille et la forme des particules (données particulaires). La Py-GC/MS fournit la masse par type de polymère dans l'échantillon global (données massiques). Un même échantillon peut montrer des compositions polymères différentes selon la méthode car la Py-GC/MS pèse davantage les grosses particules. Pour une caractérisation complète des microplastiques, les deux approches sont complémentaires.

Quand utiliser la pyrolyse réactive avec du TMAH ?

La pyrolyse réactive avec TMAH convient pour les polyesters (PET, PLA, polycarbonate) et les matières organiques géochimiques complexes dont les produits de pyrolyse standard sont difficiles à identifier. Le TMAH méthyle les fonctions acides in situ, produisant des esters méthyliques plus volatils et mieux séparés par GC. Attention : le TMAH est corrosif et présente des risques lors de la manipulation ; il doit être utilisé avec les équipements de protection appropriés.

Les interférences de matrice faussent-elles systématiquement les résultats ?

Les interférences de matrice sont un risque réel, particulièrement pour les marqueurs non spécifiques. Les alkanes courts générés par la pyrolyse de lipides ou d'huiles minérales peuvent masquer des marqueurs PE. Le styrène monomère peut provenir de plusieurs sources. La règle est de confirmer l'identification sur au minimum deux marqueurs distincts avec des ratios d'ions cohérents, et d'inclure des blancs de matrice dans toute série analytique.
Demandez conseil à nos vendeurs.
1 minute pour décrire votre besoin. 24h pour obtenir des devis compétitifs.
Faire une demande groupée (1min)
Sélectionnez votre structure si elle s’affiche :
Ma structure n’est pas dans la liste
