Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
- Les eaux d'extinction incendie se chargent de résidus de combustion, hydrocarbures, métaux lourds et adjuvants d'extinction : elles constituent un effluent pollué à confiner impérativement avant tout rejet.
- Le guide D9A (CNPP, édition juin 2020) fournit la méthode de référence pour dimensionner le volume minimal de rétention ; le guide D9 est son complément pour évaluer les besoins en eau d'extinction.
- Le volume à retenir additionne quatre postes : eau de lutte interne, eau de lutte externe, liquides présents sur zone et contribution des intempéries (à ne pas oublier même pour un scénario estival).
- Un audit "fil de l'eau" sur plan et sur terrain, conduit avant tout choix technique, réduit considérablement le risque d'oublier un exutoire ou un point bas.
Estimer le prix de votre système de rétention
Le choix entre une barrière, une vanne, un obturateur ou un bassin de confinement dépend principalement du volume d’eaux d’extinction à retenir, de l’organisation des réseaux du site ICPE et du niveau de maîtrise attendu en cas d’incendie. Les barrières de confinement s’installent au niveau des accès ou des zones de circulation pour retenir les écoulements en surface. Les vannes permettent d’isoler automatiquement ou manuellement un réseau avant rejet vers l’extérieur. Les obturateurs servent à bloquer ponctuellement un avaloir ou une canalisation, notamment dans le cadre d’une intervention d’urgence. Le bon dimensionnement repose sur une analyse “fil de l’eau” du site afin d’identifier les pentes, exutoires, points bas, réseaux enterrés et zones de dispersion des effluents incendie.
Pourquoi confiner les eaux d’extinction en ICPE ?

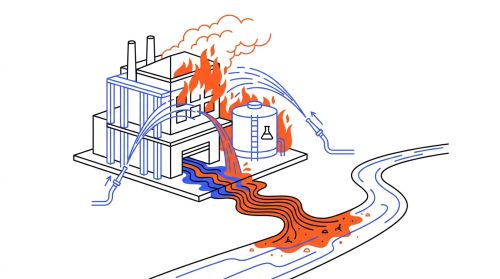

Un incendie industriel mobilise des volumes d'eau considérables. Ces eaux s'écoulent sur des surfaces souillées par des matières en combustion, des produits chimiques, des hydrocarbures, des métaux lourds et des adjuvants d'extinction (émulseurs, mousses). Le résultat est un effluent fortement pollué qui, s'il rejoint le réseau d'eaux pluviales, un cours d'eau ou la nappe phréatique, peut provoquer une pollution environnementale durable, difficile et coûteuse à traiter. Les conséquences pour l'exploitant sont de trois ordres.
- Sur le plan environnemental, la contamination des sols et des eaux souterraines peut exiger des années de dépollution et plusieurs centaines de milliers d'euros de travaux.
- Sur le plan juridique, l'exploitant ICPE est responsable de la maîtrise de ces rejets au titre du Code de l'environnement ; une absence de dispositif de confinement opérationnel constitue un manquement constaté lors des inspections DREAL et peut engager la responsabilité pénale et civile.
- Sur le plan opérationnel, enfin, une pollution d'un réseau communal ou d'un milieu naturel déclenche des procédures d'urgence qui immobilisent le site et alourdissent le coût du sinistre bien au-delà des seuls dommages matériels.
Ce qu’un audit ICPE vérifie sur le confinement des eaux d’extinction
Capacité de stockage et absence de rejet non maîtrisé
La première exigence est de prouver que le volume de confinement d'eau disponible couvre le scénario d'incendie dimensionnant. L'inspecteur ou l'assureur attend une note de calcul fondée sur la méthode D9A, avec le détail des quatre postes additionnés, et une correspondance claire entre ce volume calculé et les ouvrages ou dispositifs en place. Un bassin sous-dimensionné, une barrière couvrant une seule porte sur trois, ou un réseau dont les exutoires ne sont pas tous obturés constituent des points de non-conformité immédiatement identifiables.
Déclenchement et mode dégradé
Disposer d'un dispositif de rétention d'eau d'incendie n'est pas suffisant : encore faut-il démontrer qu'il se déclenche dans le temps et les conditions réels d'un incendie. Les attentes portent sur la rapidité de mise en œuvre (manuelle ou automatique), la disponibilité du dispositif en cas de perte d'énergie électrique (autonomie d'un système à air comprimé, fermeture à sécurité positive d'une vanne), et l'existence d'une procédure de mode dégradé si l'équipement principal est hors service.
Preuves d'essais, maintenance et registre
La troisième exigence est documentaire. Selon les prescriptions applicables aux établissements concernés (arrêtés sectoriels à vérifier par l'exploitant), les dispositifs de confinement doivent faire l'objet d'essais périodiques consignés dans un registre daté et signé. L'absence de traçabilité est interprétée comme une absence d'opérationnalité, même si le matériel est physiquement présent.
Comment calculer le volume de rétention avec les référentiels D9 et D9A ?
D9 vs D9A : articulation pratique
Le guide D9 évalue la quantité d'eau nécessaire à l'extinction, c'est-à-dire le besoin des secours pour combattre le feu. Le guide D9A est complémentaire : il dimensionne le volume minimal de rétention des effluents pollués générés par l'extinction. Ces deux guides ont été élaborés à l'initiative du ministère de l'Intérieur, du ministère chargé de l'Environnement, de la Fédération Française de l'Assurance et du CNPP. Ils ne se substituent pas aux RDDECI (règlements départementaux de défense extérieure contre l'incendie), mais s'appliquent notamment aux ICPE lorsque les prescriptions réglementaires spécifiques ne couvrent pas tous les paramètres. Le guide D9A est disponible en accès libre sur la plateforme CNPP (connexion requise) dans sa version de juin 2020.
Postes à intégrer dans le calcul
Le volume de rétention à prévoir additionne :
- L'eau de lutte interne : sprinklers, RIA, colonnes sèches/humides actionnés à l'intérieur du bâtiment sur la durée du sinistre.
- L'eau de lutte externe : débit SDIS sur la durée de l'intervention, à partir des poteaux incendie ou de la réserve sur site.
- Les liquides déjà présents sur la zone sinistrée : produits stockés susceptibles de se déverser (hydrocarbures, solvants, etc.).
- La contribution des intempéries : les précipitations qui tombent sur le site pendant et après le sinistre, sur la surface susceptible de recueillir des eaux polluées. Une mise à jour du guide D9A intègre davantage ce paramètre, en cohérence avec l'intensification des événements pluviométriques.
Points de vigilance sur le calcul
Plusieurs erreurs de dimensionnement reviennent systématiquement sur le terrain. Le calcul omet souvent le volume contenu dans les canalisations elles-mêmes, qui peut représenter plusieurs dizaines de mètres cubes sur un grand site. La coïncidence incendie + épisode pluvieux intense est statistiquement rare mais dimensionnante : la méthode D9A recommande de ne pas l'écarter. Enfin, le périmètre de collecte doit inclure toutes les surfaces susceptibles d'être atteintes par les eaux d'extinction (voiries, quais, zones de dépotage), et pas seulement la surface bâtie.
Cartographie des flux : quelles zones analyser sur un site ICPE ?
Avant de sélectionner un équipement, l'exploitant a intérêt à conduire un audit terrain structuré. Cet audit permet d'identifier tous les points par lesquels les eaux d'extinction pourraient quitter le site, et de hiérarchiser les actions à mener.
Identifier exutoires et organes de manœuvre existants
Sur plan de réseau, puis sur le terrain, il convient de relever : tous les raccordements au réseau d'eaux pluviales et au réseau d'assainissement, l'emplacement des regards, avaloirs, caniveaux et bouches de collecte, les organes de sectionnement existants (vannes, clapets, obturateurs) et leur état, et les volumes de confinement déjà disponibles (bacs de rétention existants, cuves, zones en dépression).
Prendre en compte pentes, seuils, quais et caniveaux
La topographie est souvent le facteur oublié. Un quai légèrement incliné vers l'extérieur, un caniveau connecté directement au pluvial, un seuil de porte insuffisant par rapport à la hauteur d'eau attendue : ces détails rendent un dispositif inopérant. L'audit terrain documente les pentes, les points bas, les ruptures de niveau et les passages sous portails. Il constitue aussi le point de départ de la note de dimensionnement D9A.
Quelles solutions de confinement d'eau d'incendie choisir ?
| Critère | Barrière de rétention | Obturateur de canalisation | Vanne d'obturation | Bassin de confinement |
|---|---|---|---|---|
| Délai de mise en œuvre | Très rapide (secondes à minutes) | Rapide (secondes si permanent) | Rapide si automatisée | Immédiat si gravitaire |
| Autonomie (sans énergie) | +++ (modèles hydrauliques) | ++ (air comprimé autonome) | + (à sécurité positive) | +++ (gravitaire) |
| Maintenance | Annuelle, joints et mécanismes | Annuelle, gaz comprimé + ballon | Semestrielle, manœuvre + alimentation | Annuelle, curage + analyse |
| CAPEX | Faible à moyen | Moyen | Faible à moyen | Élevé (génie civil) |
| OPEX | Faible | Faible à moyen | Faible | Moyen (pompage, traitement) |
| Adaptabilité site existant | Bonne | Très bonne | Bonne | Limitée (emprise foncière) |
| Volumes gérables | Limités (par surface bâtie) | Moyens (capacité réseau) | Selon ouvrage aval | Illimités (selon dimensionnement) |
| Critère : Délai de mise en œuvre | |
|---|---|
| Barrière de rétention | Très rapide (secondes à minutes) |
| Obturateur de canalisation | Rapide (secondes si permanent) |
| Vanne d'obturation | Rapide si automatisée |
| Bassin de confinement | Immédiat si gravitaire |
| Critère : Autonomie (sans énergie) | |
|---|---|
| Barrière de rétention | +++ (modèles hydrauliques) |
| Obturateur de canalisation | ++ (air comprimé autonome) |
| Vanne d'obturation | + (à sécurité positive) |
| Bassin de confinement | +++ (gravitaire) |
| Critère : Maintenance | |
|---|---|
| Barrière de rétention | Annuelle, joints et mécanismes |
| Obturateur de canalisation | Annuelle, gaz comprimé + ballon |
| Vanne d'obturation | Semestrielle, manœuvre + alimentation |
| Bassin de confinement | Annuelle, curage + analyse |
| Critère : CAPEX | |
|---|---|
| Barrière de rétention | Faible à moyen |
| Obturateur de canalisation | Moyen |
| Vanne d'obturation | Faible à moyen |
| Bassin de confinement | Élevé (génie civil) |
| Critère : OPEX | |
|---|---|
| Barrière de rétention | Faible |
| Obturateur de canalisation | Faible à moyen |
| Vanne d'obturation | Faible |
| Bassin de confinement | Moyen (pompage, traitement) |
| Critère : Adaptabilité site existant | |
|---|---|
| Barrière de rétention | Bonne |
| Obturateur de canalisation | Très bonne |
| Vanne d'obturation | Bonne |
| Bassin de confinement | Limitée (emprise foncière) |
| Critère : Volumes gérables | |
|---|---|
| Barrière de rétention | Limités (par surface bâtie) |
| Obturateur de canalisation | Moyens (capacité réseau) |
| Vanne d'obturation | Selon ouvrage aval |
| Bassin de confinement | Illimités (selon dimensionnement) |
Barrières de rétention aux accès
Les barrières de rétention se positionnent au droit des ouvertures (portes de cellules, quais de chargement, portes sectionnelles) pour transformer chaque espace en cuvette de rétention temporaire. Elles s'adaptent à des longueurs pouvant atteindre 22 m et des hauteurs jusqu'à 3 m selon les modèles. Certains systèmes tolèrent des irrégularités de sol jusqu'à ±50 mm grâce à des joints compressibles, et des pentes jusqu'à 18 %. La résistance au feu peut atteindre 30 à 40 minutes selon les modèles, ce qui est compatible avec un scénario incendie en début de sinistre.
Le déclenchement peut être manuel, avec mise en place par un opérateur formé, ou automatique, par poussée hydraulique des eaux ou signal SSI/sprinkler, dans ce dernier cas sans intervention humaine ni alimentation électrique pour certains systèmes. Les charges admissibles pour des barrières affleurantes peuvent atteindre 15 tonnes par essieu, ce qui permet le passage de véhicules de secours.
Les limites sont réelles. Une barrière couvre une ouverture mais ne traite pas le reste du périmètre : si le bâtiment comporte des points bas non étanches, des caniveaux ou des seuils insuffisants ailleurs, l'eau contourne la barrière. La conception du sol (planéité, état de la dalle) conditionne aussi l'efficacité de l'étanchéité au niveau du joint de pied.
Le déclenchement peut être manuel, avec mise en place par un opérateur formé, ou automatique, par poussée hydraulique des eaux ou signal SSI/sprinkler, dans ce dernier cas sans intervention humaine ni alimentation électrique pour certains systèmes. Les charges admissibles pour des barrières affleurantes peuvent atteindre 15 tonnes par essieu, ce qui permet le passage de véhicules de secours.
Les limites sont réelles. Une barrière couvre une ouverture mais ne traite pas le reste du périmètre : si le bâtiment comporte des points bas non étanches, des caniveaux ou des seuils insuffisants ailleurs, l'eau contourne la barrière. La conception du sol (planéité, état de la dalle) conditionne aussi l'efficacité de l'étanchéité au niveau du joint de pied.
Prenons un exemple, un entrepôt de 20 000 m² dispose de 12 quais connectés à une voirie extérieure. La pente naturelle dirige les eaux vers les quais. La solution retenue combine des barrières automatiques sur chaque porte de quai (déclenchement par signal sprinkler) et un obturateur gonflable permanent sur le regard de collecte des eaux pluviales en sortie de site. L'ensemble est dimensionné pour retenir le volume D9A sans bassin extérieur. Le point de vigilance documenté : les joints de sol sur deux quais présentaient des irrégularités supérieures à 50 mm, nécessitant une reprise de dalle avant installation. La preuve à documenter : procès-verbal d'essai annuel de chaque barrière avec mesure d'étanchéité.
Obturateurs de canalisations (EU/EP)
Les obturateurs de canalisations interviennent directement dans le réseau pour empêcher la progression des effluents pollués vers l'exutoire. Deux grandes familles existent.
- Les dispositifs permanents (postes fixes) sont des ballons gonflables installés en continu dans la canalisation, en position d'attente (dégonflé, plaqué en voûte, épaisseur typique d'environ 15 mm). En cas d'activation, la libération d'air comprimé ou d'azote depuis un coffret autonome gonfle le ballon en quelques secondes à quelques minutes. L'obturation est totale et le réseau aval devient un volume de stockage tampon. Ces systèmes couvrent des diamètres de 100 mm à plus de 2 100 mm pour les grandes sections, avec des formes circulaires ou ovoïdes. La pression de gonflage se situe généralement entre 0,4 et 1,2 bar, avec une tenue à des contre-pressions pouvant atteindre 5 m de hauteur d'eau.
- Les dispositifs mobiles sont stockés à proximité des exutoires et déployés par un opérateur formé. Ils offrent une solution de complément ou de substitution là où l'installation permanente n'est pas réalisable.
Vannes d'obturation et sectionnement
Les vannes d'obturation (vannes murales, vannes guillotine, clapets) sectionnent un tronçon de réseau ou isolent un bassin de confinement. Elles sont pertinentes lorsqu'il existe déjà un ouvrage de stockage (bassin de confinement) et que la vanne assure simplement la fermeture de la connexion vers l'aval.
Le risque opérationnel majeur est l'oubli de fermeture : une vanne manuelle non fermée au moment du sinistre rend le dispositif inopérant. Pour les sites à enjeux, la vanne à fermeture à sécurité positive (normalement fermée, ouverte uniquement sur action volontaire) est à préférer : en l'absence d'alimentation ou d'action, la vanne reste dans l'état le plus sûr. L'automatisation (électrovanne sur signal SSI, vanne hydraulique autonome) renforce la fiabilité mais exige de vérifier le comportement en cas de coupure d'énergie et de documenter les tests de déclenchement.
Le risque opérationnel majeur est l'oubli de fermeture : une vanne manuelle non fermée au moment du sinistre rend le dispositif inopérant. Pour les sites à enjeux, la vanne à fermeture à sécurité positive (normalement fermée, ouverte uniquement sur action volontaire) est à préférer : en l'absence d'alimentation ou d'action, la vanne reste dans l'état le plus sûr. L'automatisation (électrovanne sur signal SSI, vanne hydraulique autonome) renforce la fiabilité mais exige de vérifier le comportement en cas de coupure d'énergie et de documenter les tests de déclenchement.
Prenons un exemple, un site chimique en autorisation dispose d'un réseau d'eaux pluviales qui rejoint directement un fossé puis un cours d'eau classé. La solution combine une vanne motorisée normalement fermée sur le dernier regard avant rejet, un bassin de confinement de 500 m³ alimenté gravitairement depuis le réseau interne, et une procédure formalisée de post-incident (analyse des eaux, autorisation de rejet par l'inspection ou évacuation vers filière de traitement). Le point de vigilance : la vanne motorisée doit disposer d'une alimentation de secours et d'un indicateur de position visible depuis l'astreinte. La preuve à documenter : registre de test mensuel de la vanne avec position, alimentation de secours et temps de manœuvre.
Estimer le prix de votre obturateur canalisation
Bassins de rétention/confinement
Le bassin de confinement reste la solution de référence pour les sites générant des volumes importants d'eaux d'extinction. Son principal avantage est la capacité à recevoir l'ensemble des eaux polluées sans action humaine immédiate, dès lors que l'alimentation gravitaire est correctement conçue.
La conception exige une étude géotechnique (nature du sol, portance) et hydrogéologique (profondeur de nappe, risque de remontée) préalable. L'étanchéité est réalisée par béton armé avec revêtement adapté, par géomembrane PEHD, EPDM ou PVC sur fouille terrassée, ou par cuves préfabriquées en PEHD double paroi. Le choix du matériau dépend de la nature des effluents attendus (hydrocarbures, acides, bases). Un bassin terrassé revient typiquement à 5 à 10 €/m³ stocké (avec ou sans géomembrane), hors études et suivi administratif.
L'exploitation post-incident engage plusieurs étapes : pompage des eaux confinées, analyse de leur composition chimique, décision de rejet (si conformité aux valeurs limites) ou d'évacuation vers une filière de traitement agréée, puis curage des boues déposées (généralement une fois par an). Ce plan de pompage doit être formalisé avant le sinistre, avec identification du prestataire et de la filière.
La conception exige une étude géotechnique (nature du sol, portance) et hydrogéologique (profondeur de nappe, risque de remontée) préalable. L'étanchéité est réalisée par béton armé avec revêtement adapté, par géomembrane PEHD, EPDM ou PVC sur fouille terrassée, ou par cuves préfabriquées en PEHD double paroi. Le choix du matériau dépend de la nature des effluents attendus (hydrocarbures, acides, bases). Un bassin terrassé revient typiquement à 5 à 10 €/m³ stocké (avec ou sans géomembrane), hors études et suivi administratif.
L'exploitation post-incident engage plusieurs étapes : pompage des eaux confinées, analyse de leur composition chimique, décision de rejet (si conformité aux valeurs limites) ou d'évacuation vers une filière de traitement agréée, puis curage des boues déposées (généralement une fois par an). Ce plan de pompage doit être formalisé avant le sinistre, avec identification du prestataire et de la filière.
Trois archétypes de site :
- Entrepôt logistique : barrières sur portes et quais + obturateur permanent sur sortie EP. Le bassin n'est pas toujours nécessaire si le volume rétentable par la surface de la cellule est suffisant.
- Atelier ou process chimique : vannes à sécurité positive sur réseau EP + bassin de confinement dimensionné D9A. Les barrières complètent sur les accès piétons et véhicules.
- Site multi-exutoires ou multi-bâtiments : architecture mixte systématique — barrières par zone, obturateurs sur chaque exutoire réseau, bassin centralisé pour les grands volumes, vanne de sectionnement en pied de bassin.
FAQ
Quel volume de rétention faut-il prévoir pour les eaux d'extinction ?
Il n'existe pas de valeur forfaitaire universelle : le volume se calcule site par site en additionnant les quatre postes définis par la méthode D9A (eau de lutte interne, eau de lutte externe, liquides présents, eaux pluviales). Sur des entrepôts de taille courante (5 000 à 20 000 m²), les volumes résultants se situent fréquemment entre quelques centaines et plusieurs milliers de mètres cubes. La note de dimensionnement est à faire établir par un bureau d'études qualifié et à soumettre à validation.
Quelle est la différence concrète entre D9 et D9A ?
Le D9 calcule combien d'eau les pompiers ont besoin pour éteindre le feu (débit et durée). Le D9A calcule combien de cette eau (et des autres liquides) doit être retenu pour éviter une pollution. Le D9 répond à la question des secours ; le D9A répond à la question environnementale. Les deux sont complémentaires et souvent demandés ensemble.
Les eaux de pluie doivent-elles être intégrées dans le calcul ?
Oui, la méthode D9A intègre explicitement la contribution des intempéries. Un sinistre peut survenir pendant un épisode pluvieux, et les eaux de ruissellement viennent s'ajouter aux eaux d'extinction sur la surface de collecte. Ignorer ce poste conduit à sous-dimensionner le volume de confinement.
Qui valide la conformité du dispositif de confinement ?
La validation implique plusieurs interlocuteurs : l'inspecteur DREAL vérifie la conformité aux prescriptions de l'arrêté préfectoral ; le SDIS s'assure de la compatibilité avec les exigences opérationnelles de défense incendie ; l'assureur contrôle la cohérence avec les conditions de garantie. Un bureau d'études indépendant apporte la légitimité technique de la note de dimensionnement.
À quelle fréquence faut-il tester les dispositifs de confinement ?
La fréquence minimale généralement attendue est annuelle pour les essais complets (test d'étanchéité des barrières, gonflage des obturateurs, manœuvre des vannes). Certaines prescriptions sectorielles ou conditions d'assurance peuvent imposer une fréquence semestrielle. Quel que soit le texte applicable, chaque essai doit être consigné dans le registre de maintenance.
Vaut-il mieux un bassin de confinement ou des obturateurs de canalisations ?
Les deux répondent à des logiques différentes. L'obturateur confine dans le réseau existant, sans génie civil, avec un CAPEX limité, mais la capacité de stockage est celle du réseau et la maintenance de la bouteille de gaz est contraignante. Le bassin offre une capacité de confinement découplée du réseau, plus dimensionnable, mais exige du foncier, des études géotechniques et une gestion des eaux pompées après sinistre. Sur les sites à volumes élevés ou à effluents très pollués, les deux sont souvent associés.
Que faire des eaux pompées après un sinistre ?
Les eaux confinées ne peuvent pas être rejetées sans contrôle. Après le sinistre, elles font l'objet d'une analyse physico-chimique pour caractériser leur pollution. Si les valeurs sont compatibles avec les limites de rejet applicables (à vérifier auprès de l'inspecteur et du gestionnaire du réseau), un rejet contrôlé peut être autorisé. Dans le cas contraire, les eaux sont pompées et évacuées vers une filière de traitement ou de valorisation agréée. Ce plan d'évacuation doit être préparé avant tout sinistre, avec un prestataire identifié et une capacité de transport disponible.
