💡 L'essentiel à retenir :

Le confinement des eaux d'extinction sur site Seveso/ICPE repose sur trois zones à sécuriser simultanément : les accès et points de passage, les réseaux EP/EU et exutoires, et les zones de stockage elles-mêmes.
Le dimensionnement suit la méthode du guide D9A : eau d'extinction externe + eau interne + eaux météoriques + volumes de produits libérés. Ce volume global détermine la capacité de rétention à justifier en inspection DREAL.
Les obturateurs de canalisations (diamètres 300 à 1 100 mm, gonflage en moins de 90 secondes selon les configurations observées), les barrières de rétention et les plaques d'avaloirs forment le premier périmètre d'isolement hydraulique.
Le déclenchement peut être manuel, automatique sur signal SSI/sprinklage, ou mixte ; la temporisation réglable préserve l'évacuation du personnel avant fermeture.
La rétention à la source (règle générale : 100 % du plus grand contenant ou 50 % du volume total stocké) se distingue du dimensionnement D9A : les deux logiques coexistent sur un même site.
Chaque dispositif doit être testé, enregistré dans un registre et disponible à l'inspection : tests d'étanchéité, manœuvres de vannes, contrôle des relevages, comptes rendus d'exercices.
Les exigences concrètes découlent de l'arrêté préfectoral, de l'Étude de Dangers (EDD) et du POI du site : aucune valeur ne peut être transposée sans vérification documentaire propre au site.

Devis pour un système de rétention eau incendie

Sur un site Seveso ou ICPE soumis à autorisation, les eaux produites lors d'un incendie se chargent de substances polluantes au contact des produits stockés : hydrocarbures, métaux lourds, résidus de combustion, émulseurs. Sans dispositif de confinement, elles rejoignent le réseau pluvial ou le milieu naturel, provoquant une pollution durable et exposant l'exploitant à des sanctions administratives ou pénales, voire à la suspension d'activité. Le cadre réglementaire impose donc la mise en place d’un système capable d’isoler et de retenir l’ensemble des eaux d’extinction susceptibles d’être contaminées. Les obligations reposent sur le Code de l’environnement, les arrêtés ministériels applicables aux rubriques ICPE et les prescriptions spécifiques définies dans l’arrêté préfectoral d’autorisation.

Voir nos barrières de rétention des eaux incendie

Comment dimensionner un confinement des eaux incendie ?

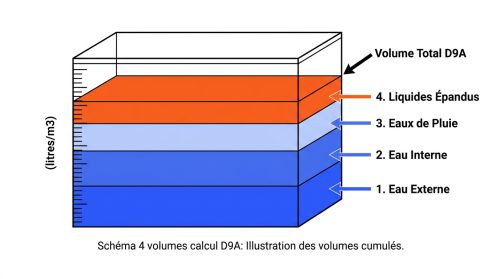

Le guide D9A fournit la méthodologie de référence pour estimer la capacité de rétention minimale à prévoir. Quatre composantes s'additionnent :

Le volume d'eau d'extinction externe calculé selon le guide D9 (débit × durée d'intervention, typiquement entre 2 et 6 heures selon scénario).
Le volume d'eau d'extinction interne (sprinklage, RIA, eau d'arrosage interne).
Le volume d'eaux météoriques concomitantes, recalculé sur la surface drainée vers le point bas, en tenant compte de l'intensité de pluie retenue.
Les volumes de liquides libérés sur la zone concernée (produits déversés, effluents de procédé, mousses).

La réédition D9A de juin 2020, mise à jour en 2023, intègre davantage la variabilité des précipitations : les hypothèses retenues doivent être documentées et justifiables. La capacité effective à mobiliser (bassins, volume de rétention bâtiment, citernes) doit couvrir la somme de ces quatre termes.

Le guide D9 sert à dimensionner les moyens d'extinction (débits, pressions, réserves d'eau). Le guide D9A sert à dimensionner la rétention des eaux générées par cette extinction. Les deux démarches se combinent : le D9 fournit le flux entrant, le D9A détermine le volume à stocker. En inspection, l'exploitant produit le calcul D9A documenté, avec les hypothèses retenues pour chaque terme, les plans de surfaces drainées et les scénarios EDD qui ont orienté le calcul.

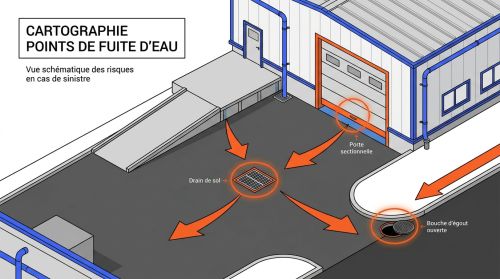

Comment cartographier les chemins de l'eau sur un site existant ?

Sorties des eaux : pentes, points bas, portes, avaloirs, regards, exutoires

Avant de choisir une solution technique, un diagnostic hydraulique du site identifie les cheminements réels de l'eau en cas d'incendie. Cette cartographie s'appuie sur le relevé du profil altimétrique des voiries et dalles, l'identification de tous les points bas, le positionnement des avaloirs, grilles, regards et siphons, et la liste des ouvertures au niveau du sol (portes industrielles, quais, rampes, trappes). Ces points constituent autant de vecteurs potentiels vers le réseau ou le milieu naturel. Certains restent masqués sous des équipements ou obstrués par des dépôts : un repérage terrain systématique est nécessaire, et non une simple lecture de plans.

Intégration des réseaux EP/EU, séparateurs, by-pass et points de coupure

Le plan de réseaux à jour doit distinguer réseau d'eaux pluviales (EP), réseau d'eaux usées (EU), séparateurs d'hydrocarbures, by-pass vers bassin et raccordements aux milieux naturels ou à la STEP. Chaque nœud du réseau est analysé pour identifier les points de coupure potentiels (vannes, clapets, obturateurs existants) et les lacunes. L'objectif est de construire un schéma de manœuvre : pour chaque scénario incendie issu de l'EDD, quels équipements ferme-t-on, dans quel ordre, pour atteindre le confinement total ? Ce schéma devient un document opérationnel intégré au POI.

Les livrables attendus à ce stade : plan de réseaux actualisé, schéma de manœuvre des vannes et obturateurs, repérage terrain de tous les points bas et exutoires, et identification des points de défaillance potentiels.

Comment sécuriser les accès pour le confinement des eaux incendie ?

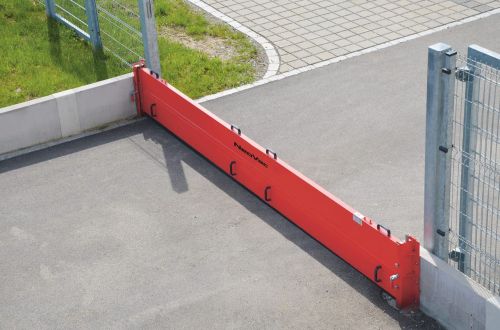

Barrières de rétention et batardeaux

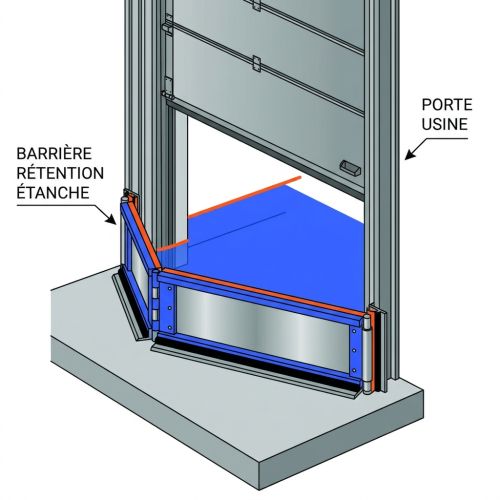

Les barrières de rétention se positionnent au droit des ouvertures au sol : portes industrielles, quais de chargement, rampes, passages piétons, seuils de cellules. Elles transforment le volume intérieur en cuvette étanche temporaire. Trois niveaux de déclenchement coexistent sur le marché :

Manuel : déploiement par un opérateur ; solution économique, adaptée aux sites avec présence humaine permanente et procédures POI solides.
Motorisé (semi-automatique) : descente automatique sur signal, remontée manuelle ; compromis courant sur sites Seveso avec surveillance.
Automatique : descente et remontée automatiques, sans intervention humaine ; recommandé lorsque les scénarios de l'EDD incluent des départs de feu hors heures ouvrées.

Les batardeaux et seuils amovibles offrent une alternative pour des ouvertures ponctuelles ou des hauteurs de rétention modérées. Ils se posent manuellement en quelques minutes et ne nécessitent pas de travaux sur le génie civil existant.

Critères de choix aux accès

Les critères à documenter lors du choix d'une barrière couvrent : la hauteur de rétention requise (à calculer depuis le volume D9A et la surface du compartiment), la largeur de l'ouverture à traiter, la qualité d'étanchéité au sol (les irrégularités de dalle réduisent significativement la performance réelle), le temps de déploiement acceptable selon le scénario POI, et la compatibilité avec les flux (passage de chariots, véhicules, piétons). Sur un quai de déchargement, par exemple, une barrière pivotante à double vantail permet de maintenir l'accès en temps normal et de se fermer sur signal incendie sans bloquer la manœuvre des pompiers.

Tenue au feu et conditions d'activation

Certains référentiels et assureurs (dont VdS 25641 pour les entrepôts) décrivent des exigences de résistance thermique pour les dispositifs de rétention : une tenue à 200 °C pendant 15 minutes minimum est citée dans plusieurs projets comme critère de dimensionnement face au rayonnement thermique en bordure d'incendie. Des configurations offrant 30 à 40 minutes à 1 000 °C sont documentées pour des barrières métalliques en contexte extrême. Ces valeurs dépendent du scénario thermique retenu dans l'EDD et sont à vérifier au cas par cas.

Quelles solutions sur les réseaux EP/EU pour viser « zéro rejet »?

Obturateurs de canalisations, plaques d'avaloirs et obturation de regards

L'isolement du réseau EP constitue le deuxième périmètre de confinement. Deux familles techniques coexistent :

Obturateurs gonflables mobiles ou à demeure : insérés dans la canalisation, ils se gonflent en moins de 90 secondes sur les configurations observées, bloquant le flux vers l'aval. Des projets documentent des installations sur des diamètres allant de Ø 300 mm à Ø 1 100 mm, avec jusqu'à 8 obturateurs sur un même site, commandés manuellement ou à distance via signal radio ou SSI.
Plaques et bouchons d'avaloir : posés en surface sur la grille ou le regard, ils obturent hermétiquement l'entrée du réseau. Les matériaux (EPDM, polyuréthane, PVC) sont choisis selon les liquides susceptibles de ruisseler. Leur pose doit rester possible même en conditions dégradées (sol mouillé, gants de protection) : l'ergonomie et le stockage à proximité des points à obturer constituent des critères de sélection.

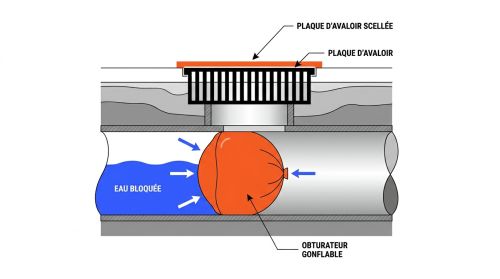

Obturateur gonflable et plaque d'avaloir

Vannes, clapets, sectorisation et points de commande

La sectorisation du réseau repose sur des vannes d'isolement et des clapets positionnés aux nœuds stratégiques identifiés lors de la cartographie. Chaque vanne doit disposer d'un point de commande accessible depuis un emplacement protégé, hors de la zone de sinistre probable. La logique de sécurité positive impose que certaines vannes restent fermées en position de repos et s'ouvrent uniquement pour l'évacuation autorisée des eaux traitées : c'est l'inverse du fonctionnement habituel d'un réseau pluvial.
La redondance est indispensable : un obturateur unique sur le réseau principal représente un point de défaillance critique. Prévoir au minimum deux niveaux de blocage (ex. vanne de sectorisation + obturateur gonflable en aval) fiabilise l'architecture.

Dérivation vers bassin ou réservoir

Lorsque les volumes ne peuvent être contenus entièrement dans le bâtiment, la dérivation vers un bassin ou réservoir extérieur complète l'architecture. La dérivation gravitaire est privilégiée (aucune énergie requise, fiabilité immédiate). Quand la topographie l'impose, un système de relevage pompé prend le relais : il doit faire l'objet de tests de démarrage réguliers et disposer d'une alimentation de secours, car une défaillance lors d'un sinistre noierait le bassin aval sans contrôle.

Comment sécuriser une zone de stockage contre les eaux incendie ?

Rétention à la source

La rétention à la source obéit à une règle générale : 100 % du volume du plus grand contenant ou 50 % du volume total stocké, la valeur la plus élevée étant retenue. Cette règle traite les fuites et déversements en conditions normales. Elle se distingue du dimensionnement D9A, qui couvre l'événement incendie : sur un même site, les deux capacités s'additionnent rarement mais doivent être justifiées séparément.
La séparation des incompatibilités chimiques conditionne la conception des cuvettes : acides et bases, oxidants et inflammables ne peuvent partager une même rétention sans risque de réaction exothermique aggravant le sinistre. Les matériaux des bacs (PEHD pour corrosifs, acier galvanisé pour hydrocarbures) sont choisis selon la nature des produits stockés.

Bassins, réservoirs, cuves temporaires

Pour les volumes importants (des projets documentent des capacités de 750 m³ de rétention d'eaux de sprinklage), plusieurs technologies sont disponibles : réservoirs métalliques boulonnés livrés en kit (5 à 10 000 m³ selon configurations, avec liner PVC ou époxy selon l'effluent), citernes souples (jusqu'à 2 000 m³ dans certaines gammes), et bassins terrassés étanchés par géomembrane PEHD. Le choix dépend de l'emprise foncière disponible, des contraintes hydrogéologiques (nappe peu profonde imposant une étude géotechnique G2 AVP préalable), et des filières d'élimination prévues.

Confinement interne vs externe

L'arrêté du 11 avril 2017 encadre le choix entre confinement interne (le bâtiment lui-même constitue le bassin de rétention via barrières et obturation des orifices) et confinement externe (bassin distinct). Pour certaines natures de matières dangereuses, le confinement interne est exclu ou conditionné : le risque d'accumulation de vapeurs toxiques ou inflammables dans un bâtiment clos peut aggraver le scénario. La configuration à retenir découle des scénarios de l'EDD et de la prescription préfectorale.

Comment tester un dispositif de confinement des eaux incendie ?

Performance

Un dispositif de confinement n'est conforme que s'il reste opérationnel au moment du sinistre. Les critères de performance à documenter couvrent : l'étanchéité (tests périodiques, contrôle des joints), la tenue mécanique sous pression hydrostatique (hauteur de colonne d'eau jusqu'à 2 mCE documentée pour certaines trappes), la compatibilité chimique avec les effluents susceptibles d'être confinés, et la résistance thermique en bordure de zone de feu (critère à relier aux scénarios de l'EDD).

Essais fonctionnels et maintenance

Le registre de maintenance consigne, pour chaque équipement :

La date et le résultat de chaque manœuvre de test (barrières, vannes, obturateurs).
Les contrôles d'étanchéité et le remplacement des joints d'usure.
Les tests de démarrage des pompes de relevage et vérification des alimentations de secours.
Le contrôle des séparateurs (colmatage, niveau de rétention disponible).
Les anomalies détectées et les actions correctives engagées.

Un contrôle annuel documenté est généralement attendu, complété par des tests après chaque travaux sur les réseaux ou modification du site.

Documents à préparer pour une inspection DREAL

L'inspection cible les preuves d'opérationnalité, pas seulement l'existence des équipements. Le dossier à préparer comprend : le plan de réseaux à jour avec localisation de tous les dispositifs d'isolement, le schéma de manœuvre (qui ferme quoi, dans quel ordre), les PV de tests fonctionnels datés et signés, le registre de maintenance, les comptes rendus d'exercices POI incluant la mise en œuvre du confinement, et les conventions de prestataires pour pompage et analyses des eaux confinées.

Comment déclencher un confinement des eaux incendie ?

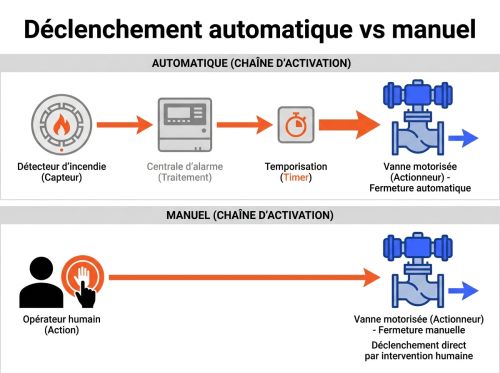

Déclenchement manuel ou automatique : intégrer SSI, sprinklage et temporisation

Trois scénarios de déclenchement coexistent sur les sites industriels :

Manuel : un opérateur reçoit l'alerte et active les dispositifs selon la procédure POI. Efficace si les équipes sont présentes et formées, mais vulnérable hors heures ouvrées ou en cas d'évacuation simultanée.
Automatique sur signal SSI ou sprinklage : la mise en eau du réseau sprinkler ou l'activation de la détection incendie envoie un signal au coffret de commande des barrières et obturateurs. Une temporisation réglable permet d'assurer l'évacuation du personnel avant la fermeture complète des accès.
Mixte : déclenchement automatique sur les équipements critiques (obturateurs réseau, barrières cellules) couplé à une validation manuelle pour les actions nécessitant une appréciation opérationnelle (ouverture by-pass, démarrage pompes).

Le mode dégradé doit être documenté : en cas de perte d'alimentation électrique, les barrières et vannes à sécurité positive se ferment spontanément, garantissant le confinement sans action humaine.

Signalétique, accès aux commandes, formation et exercices périodiques

Chaque coffret de commande, vanne manuelle et point d'obturation est signalé par une signalétique normalisée, localisé sur le plan opérationnel du POI, et accessible depuis l'extérieur de la zone de sinistre. Les opérateurs et équipes POI reçoivent une formation pratique : positionnement des plaques d'avaloir, déploiement des barrières, commande des vannes. Les exercices incendie intègrent explicitement la mise en œuvre du confinement : les résultats (temps de déploiement, anomalies) sont consignés et exploités pour améliorer les procédures.

Gestion post-sinistre : pompage, analyses, traitement et conditions de rejet

Les eaux confinées ne peuvent être rejetées qu'après analyses confirmant l'absence de pollution au-delà des seuils autorisés. Dans l'attente, elles sont maintenues sur site et pompées vers une citerne ou un réservoir de transit. Le pompage est confié à un prestataire habilité disposant d'un agrément de collecte de déchets liquides. Les résultats d'analyses et les bordereaux de traitement/élimination intègrent le registre du site.

Solution	Où sur le site	Avantages opérationnels	Limites	Prérequis de conformité et maintenance
Barrière de rétention (manuelle)	Portes, quais, rampes, cellules	Coût réduit, adaptation facile à l'existant	Dépend de la présence humaine ; risque de non-déploiement hors horaires	Formation opérateurs, test semestriel, registre
Barrière automatique (SSI/sprinklage)	Mêmes zones + sites hors surveillance	Activation sans intervention ; temporisation réglable	Coût plus élevé ; maintenance électrique/mécanique	Essais fonctionnels annuels, alimentation secours, PV tests
Batardeau / seuil amovible	Ouvertures ponctuelles, seuils bas	Déploiement rapide, sans travaux GC	Hauteur limitée ; manutention manuelle	Stock à proximité, contrôle état joints, exercices POI
Plaque / bouchon d'avaloir	Grilles, regards, siphons au sol	Mise en place en quelques secondes, polyvalent	Surface irrégulière = risque de fuite ; stock à gérer	Inventaire des avaloirs, repérage sur plan, contrôle semestriel
Obturateur gonflable de canalisation	Réseaux EP, Ø 300 à 1 100 mm	Gonflage < 90 s ; adaptation aux grands diamètres	Alimentation air/électricité requise ; maintenance joints	Tests de gonflage périodiques, remplacement joints, registre
Vanne d'isolement / sectorisation	Nœuds réseau EP/EU, exutoires	Sécurité positive possible ; commandable à distance	Point unique de défaillance si non doublé	Manœuvre trimestrielle, lubrification, vérification organes de commande
By-pass vers bassin / dérivation	Exutoires réseau → bassin extérieur	Gravitaire = fiabilité maximale ; stockage important	Emprise foncière requise ; étude hydrogéologique	Contrôle annuel étanchéité bassin, test pompe relevage
Bassin / réservoir / citerne temporaire	Extérieur ou enterré, zone dédiée	Capacité jusqu'à plusieurs milliers de m³ ; modularité	Coût génie civil ; contraintes PLU et géologie	Contrôle géomembrane, inspection annuelle, convention prestataire pompage
Drainage actif / relevage	Points bas, bassins sans dénivelé	Évacuation active des volumes confinés	Dépendance énergétique ; risque de panne en sinistre	Test mensuel pompe, alimentation secours, vérification démarrage auto

Solution : Barrière de rétention (manuelle)
Où sur le site	Portes, quais, rampes, cellules
Avantages opérationnels	Coût réduit, adaptation facile à l'existant
Limites	Dépend de la présence humaine ; risque de non-déploiement hors horaires
Prérequis de conformité et maintenance	Formation opérateurs, test semestriel, registre

Solution : Barrière automatique (SSI/sprinklage)
Où sur le site	Mêmes zones + sites hors surveillance
Avantages opérationnels	Activation sans intervention ; temporisation réglable
Limites	Coût plus élevé ; maintenance électrique/mécanique
Prérequis de conformité et maintenance	Essais fonctionnels annuels, alimentation secours, PV tests

Solution : Batardeau / seuil amovible
Où sur le site	Ouvertures ponctuelles, seuils bas
Avantages opérationnels	Déploiement rapide, sans travaux GC
Limites	Hauteur limitée ; manutention manuelle
Prérequis de conformité et maintenance	Stock à proximité, contrôle état joints, exercices POI

Solution : Plaque / bouchon d'avaloir
Où sur le site	Grilles, regards, siphons au sol
Avantages opérationnels	Mise en place en quelques secondes, polyvalent
Limites	Surface irrégulière = risque de fuite ; stock à gérer
Prérequis de conformité et maintenance	Inventaire des avaloirs, repérage sur plan, contrôle semestriel

Solution : Obturateur gonflable de canalisation
Où sur le site	Réseaux EP, Ø 300 à 1 100 mm
Avantages opérationnels	Gonflage < 90 s ; adaptation aux grands diamètres
Limites	Alimentation air/électricité requise ; maintenance joints
Prérequis de conformité et maintenance	Tests de gonflage périodiques, remplacement joints, registre

Solution : Vanne d'isolement / sectorisation
Où sur le site	Nœuds réseau EP/EU, exutoires
Avantages opérationnels	Sécurité positive possible ; commandable à distance
Limites	Point unique de défaillance si non doublé
Prérequis de conformité et maintenance	Manœuvre trimestrielle, lubrification, vérification organes de commande

Solution : By-pass vers bassin / dérivation
Où sur le site	Exutoires réseau → bassin extérieur
Avantages opérationnels	Gravitaire = fiabilité maximale ; stockage important
Limites	Emprise foncière requise ; étude hydrogéologique
Prérequis de conformité et maintenance	Contrôle annuel étanchéité bassin, test pompe relevage

Solution : Bassin / réservoir / citerne temporaire
Où sur le site	Extérieur ou enterré, zone dédiée
Avantages opérationnels	Capacité jusqu'à plusieurs milliers de m³ ; modularité
Limites	Coût génie civil ; contraintes PLU et géologie
Prérequis de conformité et maintenance	Contrôle géomembrane, inspection annuelle, convention prestataire pompage

Solution : Drainage actif / relevage
Où sur le site	Points bas, bassins sans dénivelé
Avantages opérationnels	Évacuation active des volumes confinés
Limites	Dépendance énergétique ; risque de panne en sinistre
Prérequis de conformité et maintenance	Test mensuel pompe, alimentation secours, vérification démarrage auto

FAQ

Le confinement interne et le confinement externe sont-ils interchangeables ?

Non. Le choix entre confinement interne (le bâtiment tient lieu de bassin via barrières et obturation des orifices) et confinement externe (bassin séparé) dépend de la nature des matières stockées, des scénarios de l'EDD et de la prescription de l'arrêté préfectoral. Pour certaines matières dangereuses (risque d'accumulation de vapeurs toxiques ou inflammables), le confinement interne est exclu ou conditionné à des mesures complémentaires.

Le guide D9A est-il obligatoire ou une alternative est-elle possible ?

Le guide D9A constitue la méthode de référence reconnue par les inspecteurs DREAL pour justifier le dimensionnement. Une alternative méthodologique est possible si elle est documentée, justifiée et acceptée par l'autorité préfectorale. En pratique, s'écarter du D9A sans validation préalable fragilise la position de l'exploitant en inspection.

Les eaux de pluie doivent-elles être intégrées dans le calcul D9A ?

Oui. Les eaux météoriques concomitantes à un incendie font partie des termes du calcul D9A. La mise à jour 2023 du guide intègre la variabilité des précipitations. La surface drainée vers chaque point bas et l'intensité de pluie retenue sont des hypothèses à documenter explicitement.

Comment prouver la conformité lors d'une inspection DREAL ?

L'inspection attend un dossier comportant : le plan de réseaux à jour avec localisation des dispositifs, le schéma de manœuvre, les PV de tests datés et signés, le registre de maintenance, les comptes rendus d'exercices POI et les conventions de prestataires pour pompage et analyses. Un dossier incomplet ou non tenu à jour est interprété comme un défaut de maîtrise opérationnelle.

Le déclenchement automatique est-il systématiquement requis ?

Le niveau d'automatisation requis découle de l'arrêté préfectoral et des scénarios de l'EDD, notamment des hypothèses de présence humaine hors heures ouvrées. Sur les sites Seveso seuil haut, l'automatisation est généralement attendue pour les équipements critiques (obturateurs réseau, barrières cellules de stockage).

Comment gérer les eaux confinées après sinistre avant rejet autorisé ?

Les eaux confinées sont maintenues sur site, pompées vers un stockage de transit, analysées par un laboratoire accrédité, puis orientées vers une filière d'élimination ou de traitement autorisée. Le rejet dans le réseau ou le milieu naturel ne peut intervenir qu'après confirmation analytique de l'absence de dépassement des seuils autorisés.
