💡 L'essentiel à retenir :

Le guide D9 détermine le volume d'eau nécessaire à l'extinction ; le guide D9A (CNPP Éditions, juin 2020) calcule le volume minimal à confiner : les deux sont complémentaires et indissociables.
Le volume à retenir s'obtient en additionnant quatre postes : eaux d'extinction externes, eaux de lutte interne (sprinklage, déluge), apports pluviaux et liquides déjà présents sur la zone sinistrée.
Le volume utile d'un ouvrage est toujours inférieur à sa capacité géométrique : pentes, seuils, volumes morts et gardes libres doivent être soustraits du calcul.
Le dimensionnement du système de rétention d'eaux d'incendie se conduit par zone, en retenant le scénario le plus contraignant, puis en consolidant au global selon l'architecture de compartimentage.
Trois architectures sont possibles : rétention dans le bâtiment, bassin dédié ou configuration mixte.
Les guides D9/D9A ne se substituent pas aux RDDECI ni aux prescriptions préfectorales, qui prévalent localement ; certains risques spéciaux (dépôts d'hydrocarbures, chimie lourde) peuvent être hors du champ de ces guides.
La démonstration de conformité repose sur un dossier complet : note de calcul, plans de confinement, schéma de vannes, protocole d'essais, registre de maintenance et procédures POI.
Tout projet doit être validé en concertation avec le SDIS et l'assureur avant réalisation, puis réévalué après toute modification de stock ou de procédé.

Obtenez un devis pour une barrière de rétention

Lors d'un incendie sur un site manipulant des produits dangereux, les eaux mobilisées se chargent en substances chimiques, hydrocarbures, métaux lourds et résidus de combustion. Sans dispositif de confinement des eaux d'extinction, ces effluents rejoignent les réseaux pluviaux, les sols et les cours d'eau, provoquant une pollution dont les effets peuvent dépasser largement le périmètre du site. Les conséquences pour l'exploitant sont multiples : mise en cause de la responsabilité environnementale et pénale, arrêt prolongé de l'activité, procédures administratives DREAL, recours des assureurs et des tiers. L'incendie de Lubrizol à Rouen en 2019 a cristallisé l'attention des autorités sur ce point et conduit à un renforcement significatif des contrôles.

Voir nos barrières de rétention des eaux incendie

Quand prévoir une rétention des eaux d’incendie sur un site Seveso ?

Les zones concernées en priorité sur un site Seveso sont les zones de stockage de liquides inflammables ou dangereux, les quais de dépotage, les ateliers de production manipulant des substances classées H224 à H226, et tous les espaces où un réseau d'eaux pluviales collecte des surfaces potentiellement contaminées. Il faut aussi intégrer les zones extérieures (parkings sous canalisation, voiries de desserte) lorsqu'elles drainent vers des exutoires non maîtrisés.

Un point d'attention constant : la composition des effluents est très variable selon les produits présents, leurs sous-produits de combustion et les adjuvants employés par les secours (émulseurs notamment). Cette variabilité doit être anticipée dans le dimensionnement et dans le choix des matériaux des ouvrages de stockage.

Vous êtes fournisseur de barrière de rétention d'eaux d'incendie ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels référentiels encadrent la rétention des eaux d’incendie en France ?

Le guide D9 : quantifier le besoin en eau

Le guide D9, élaboré par le Ministère de l'Intérieur, le Ministère de la Transition écologique, la Fédération Française de l'Assurance et le CNPP, fixe la méthode de calcul du besoin en eau pour la Défense Extérieure Contre l'Incendie. Il détermine le débit minimal à mettre à disposition pour une intervention (aucun débit ne pouvant être inférieur à 60 m³/h selon la méthode), en fonction de l'activité, des surfaces, des risques et du contexte. Il constitue le point de départ : impossible de dimensionner correctement la rétention sans connaître le volume d'eau mobilisable à la source.

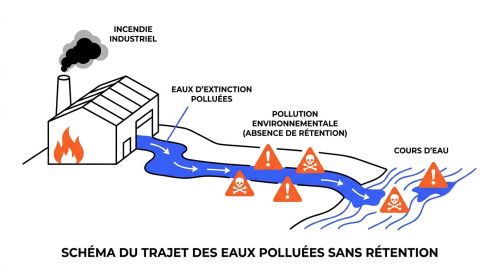

Schéma trajet des eaux polluées sans rétention

Le guide D9A : calculer le volume à confiner

Le guide D9A (CNPP Éditions, réédition juin 2020 ; disponible en version numérique sur CNPP Éditions, ISBN 978-2-35505-288-0) est le référentiel technique de référence pour estimer le volume minimal de rétention des effluents liquides pollués post-incendie. Son objectif est de fournir une méthode de calcul structurée intégrant l'ensemble des apports liquides générés lors d'un sinistre. Il couvre 18 pages et s'adresse aux exploitants ICPE, bureaux d'études, SDIS et assureurs. Son accès s'effectue via le site CNPP Éditions.

Attention : D9 traite du besoin en eau pour éteindre ; D9A traite du volume à retenir après usage. Ces deux notions ne doivent pas être confondues avec la réserve incendie DECI, qui est le stock d'eau destiné à l'extinction, pas au confinement des effluents.

Interfaces locales et limites de périmètre

Les guides D9/D9A sont des outils de méthode, pas des textes réglementaires opposables en tant que tels.
Les RDDECI (Règlements Départementaux de Défense Extérieure Contre l'Incendie), arrêtés par le préfet, fixent localement les règles et prévalent sur les méthodes des guides.
Les prescriptions préfectorales de l'arrêté d'autorisation ICPE peuvent imposer des exigences supérieures ou différentes. L'assureur peut également formuler des exigences spécifiques.

Certains risques spéciaux comme les dépôts d'hydrocarbures importants, industries chimiques lourdes, peuvent être hors du champ d'application des guides D9/D9A. Dans ces cas, une approche spécifique est nécessaire, menée en concertation avec le SDIS et la DREAL. Il convient de vérifier systématiquement, avant tout calcul, si les guides s'appliquent à la configuration du site.

Quelles données collecter pour un calcul D9A ?

Un dimensionnement fiable exige de rassembler les données terrain avant tout calcul. La collecte des plans de réseaux est souvent le point bloquant sur les sites anciens : un relevé altimétrique des regards et exutoires est nécessaire pour calculer le volume utile réel des ouvrages existants.

Catégorie	Données à collecter
Moyens incendie internes	Débit et durée du sprinklage, déluge, RIA, lances internes ; présence d'émulseur et taux de mélange
Ressources externes	Débit SDIS selon RDDECI/D9, durée d'intervention prévisionnelle, ressources DECI disponibles
Plans réseaux	Plan des réseaux EP et EU, localisation des avaloirs, regards, exutoires, postes de relevage, pentes, seuils, by-pass
Données produits	Stocks maximaux par zone, classification de danger, incompatibilités chimiques, volumes de liquides présents au sol
Données bâtiment	Surfaces contributives (toitures, voiries drainant vers la zone), volumes morts, capacité des rétentions existantes
Données météo	Intensité de pluie retenue (à justifier selon contexte et prescriptions), surfaces imperméabilisées concernées

Comment définir les zones de confinement des eaux d’incendie ?

Découper le site en secteurs homogènes

La première étape consiste à découper le site en secteurs ou zones de risque, correspondant aux cellules de stockage, bâtiments de production, zones de dépotage et espaces extérieurs significatifs. Chaque secteur est caractérisé par ses produits, ses volumes, ses moyens d'extinction et ses interfaces avec les réseaux.

Les interfaces critiques à identifier sont les portes coupe-feu, les quais de chargement, les jonctions entre cellules et les points de collecte communs. Un incendie dans une cellule peut mobiliser les réseaux d'une cellule adjacente si les exutoires sont partagés.

Définir le scénario de référence par zone

Pour chaque secteur, le scénario de référence correspond à l'incendie le plus sollicitant en termes d'eaux mobilisées, pas nécessairement le scénario le plus probable. Il intègre les hypothèses sur la zone en feu, les zones contributives voisines sollicitées pour le refroidissement, et la stratégie d'extinction retenue (sprinklage seul, lances SDIS, déluge, etc.).

Deux règles importantes encadrent cette étape :

Les produits incompatibles (par exemple acides et bases, ou oxydants et solvants) doivent faire l'objet de rétentions séparées : mélanger leurs eaux d'extinction peut générer des réactions secondaires dangereuses pour les secours.
Lorsque plusieurs scénarios sont plausibles, le dimensionnement retient l'enveloppe la plus contraignante par zone.

Comment calculer un volume de rétention D9A ?

Formule générique et composantes

Le volume à retenir pour une zone s'obtient en additionnant quatre termes :

Vtotal = Vext + Vint + Vmétéo + Vliquides

Vext : eaux d'extinction externes (SDIS, moyens privés externes). Calculé à partir du débit D9 et de la durée d'intervention retenue. Exemple indicatif : un débit de 120 m³/h sur 2 heures génère 240 m³ à lui seul.
Vint : eaux de lutte interne (sprinklage, déluge, RIA). Le sprinklage d'une cellule de 2 000 m² avec une densité de 10 mm/min pendant 90 minutes génère environ 300 m³. Les eaux de refroidissement des parois et équipements voisins sont également à intégrer dans ce poste.
Vmétéo : apports pluviaux concomitants. La méthode simplifiée retient 10 L/m² de surfaces étanchées drainant vers la zone. Cet apport ne doit pas être omis sur les sites avec des surfaces imperméabilisées importantes.
Vliquides : liquides déjà présents sur la zone (produits stockés susceptibles de se déverser, solutions d'émulseur). Le guide D9A retient environ 20 % du volume du plus grand stockage de liquides inflammables ou combustibles présent dans la zone, à adapter selon l'étude de dangers.

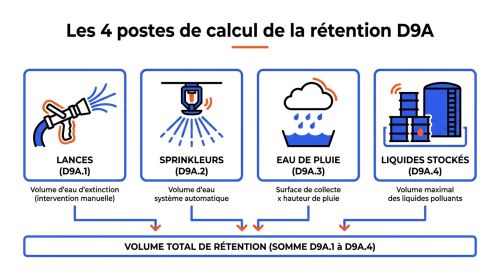

Les 4 postes de calcul de la rétention D9A

Exemple chiffré illustratif

Hypothèses clairement annoncées : cellule de stockage de liquides inflammables de 1 500 m², sprinkler actif à 10 mm/min, intervention SDIS à 120 m³/h pendant 2 h, toiture de 1 500 m², stock maximal de 200 m³ de liquides inflammables.

Vext = 120 m³/h × 2 h = 240 m³
Vint = 1 500 m² × 0,010 m/min × 90 min = 1 350 m³ — valeur élevée, souvent dominante : à vérifier avec le SDIS si l'extinction interne est suffisante pour réduire la durée d'intervention
Vmétéo = 1 500 m² × 0,010 m³/m² = 15 m³
Vliquides = 200 m³ × 20 % = 40 m³
Vtotal = 1 645 m³ (avant vérification du volume utile)

Ces chiffres sont fournis à titre illustratif. Les hypothèses réelles doivent être validées en cohérence avec l'étude de dangers et les prescriptions applicables au site.

Comment déterminer le volume utile de rétention ?

Volume géométrique vs volume utile

Un bassin de 1 800 m³ de capacité géométrique ne dispose pas nécessairement de 1 800 m³ de volume utile. Plusieurs facteurs réduisent la capacité réelle mobilisable :

Les pentes et seuils : un seuil de 20 cm en entrée de bâtiment retient un volume, mais crée aussi une zone morte si la surface n'est pas plane.
Les volumes morts : fond de cuvette non drainable, volumes occupés par les équipements.
La garde libre : marge de sécurité à conserver pour éviter le débordement, notamment si des apports imprévus surviennent (pluie plus intense, rupture d'un équipement).
Les pertes vers les réseaux : si un exutoire n'est pas parfaitement obturé, une fraction du volume s'échappe. Ces pertes ne peuvent être soustraites du calcul que si elles sont justifiées et acceptées par l'autorité compétente.

La vérification se mène sur plans (relevés altimétriques, coupes de bâtiment) et, si nécessaire, par modélisation hydraulique simple. La marge de sécurité retenue doit être argumentée et traçable dans la note de calcul.

Quelle solution de rétention des eaux d’incendie choisir ?

Critère	Rétention bâtiment	Bassin dédié	Mixte
Temps de réaction	Immédiat (barrières auto)	Dépend de l'obturation réseau	Immédiat + collecte progressive
Foncier	Faible emprise	Emprise significative	Intermédiaire
Incompatibilités	Isolation naturelle par cellule	Risque de mélange à gérer	Séparation possible
ATEX	Version ATEX disponible	Hors zone d'explosion	À étudier selon tracé
Maintenance	Essais des barrières	Entretien bassin + vannes	Les deux

Critère : Temps de réaction
Rétention bâtiment	Immédiat (barrières auto)
Bassin dédié	Dépend de l'obturation réseau
Mixte	Immédiat + collecte progressive

Critère : Foncier
Rétention bâtiment	Faible emprise
Bassin dédié	Emprise significative
Mixte	Intermédiaire

Critère : Incompatibilités
Rétention bâtiment	Isolation naturelle par cellule
Bassin dédié	Risque de mélange à gérer
Mixte	Séparation possible

Critère : ATEX
Rétention bâtiment	Version ATEX disponible
Bassin dédié	Hors zone d'explosion
Mixte	À étudier selon tracé

Critère : Maintenance
Rétention bâtiment	Essais des barrières
Bassin dédié	Entretien bassin + vannes
Mixte	Les deux

Rétention dans le bâtiment

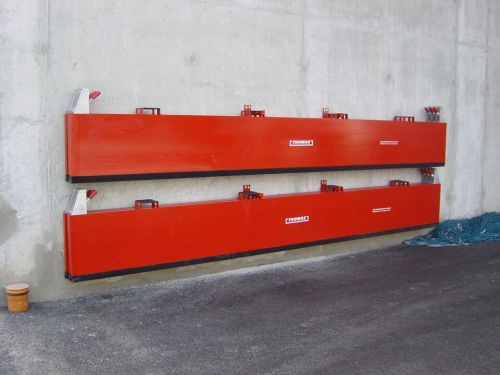

Les eaux d'extinction sont retenues à l'intérieur des locaux par des barrières de rétention placées aux ouvertures (portes, quais), des seuils étanches et des surfaces de sol imperméabilisées. Les avaloirs internes sont équipés d'obturateurs fermés en position normale d'urgence.

Ce dispositif convient aux cellules bien délimitées avec peu d'ouvertures. Il exige une étanchéité de sol vérifiée et une capacité de rétention suffisante au regard des volumes calculés. Les barrières peuvent être manuelles, semi-automatiques ou automatiques (déclenchement sur signal SSI ou sonde de détection de liquide). Les versions conformes ATEX existent pour les zones à atmosphère explosive.

Bassin dédié extérieur

Les eaux d'extinction sont collectées par les réseaux de drainage du site et dirigées vers un bassin étanche dimensionné selon le volume D9A. La fermeture des exutoires vers le milieu naturel est assurée par des vannes de sectionnement ou des obturateurs sur le réseau pluvial.

Le bassin peut être enterré ou en surface, en béton étanche ou en réservoir métallique (acier vitrifié, époxy ou inox selon la nature des effluents). Les volumes cités dans les projets varient de quelques centaines à plusieurs milliers de m³ selon la taille des sites. Une étude géotechnique (G2 AVP) et hydrogéologique est nécessaire pour confirmer la faisabilité et caractériser la nappe.

Configuration mixte

La combinaison la plus fréquente sur les sites complexes : rétention à la source par barrières au niveau de chaque cellule, et transfert contrôlé vers un bassin commun dimensionné pour l'ensemble du site. Cette configuration permet de compartimenter les risques d'incompatibilité chimique entre zones et d'optimiser le volume total de stockage.

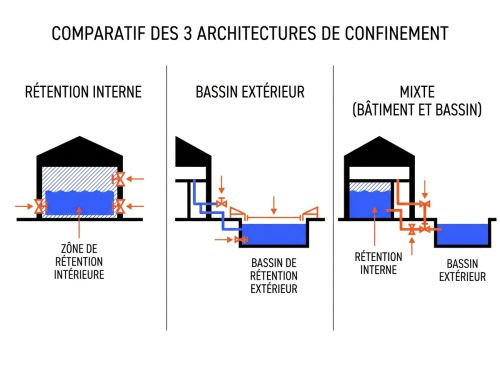

Comparatif des 3 architectures de confinement

Comment isoler les réseaux EP/EU en cas d’incendie ?

Cartographier les points de fuite

La première action est de cartographier l'ensemble des points d'évacuation : avaloirs, regards, bouches d'égout, by-pass, jonctions EP/EU, postes de relevage et exutoires vers le milieu naturel. Ce plan des réseaux, tenu à jour, est un document attendu lors des inspections DREAL.
Chaque exutoire potentiel doit être qualifié : peut-il recevoir des eaux polluées en cas d'incendie ? Peut-il être fermé en temps utile ? Est-il accessible aux intervenants sans pénétrer dans la zone sinistrée ?

Choisir et implanter les dispositifs d'obturation

Les obturateurs de canalisation (gonflables ou à vanne, sur des diamètres allant de 300 mm à plus de 1 100 mm) constituent la solution la plus répandue pour isoler les réseaux pluviaux. Le gonflage d'un obturateur peut s'effectuer en moins de 90 secondes sur certains modèles, ce qui est compatible avec un délai d'alerte réaliste.
Les vannes de sectionnement à fermeture automatique ("sécurité positive" — fermées par défaut) garantissent l'isolement même en l'absence d'intervention humaine. Elles peuvent être pilotées par le SSI du site ou par radio.
Les barrières de rétention placées aux portes et aux quais de chargement doivent être dimensionnées pour la hauteur de rétention calculée. Elles nécessitent des reprises d'étanchéité périphériques pour éviter les infiltrations sous la barrière.

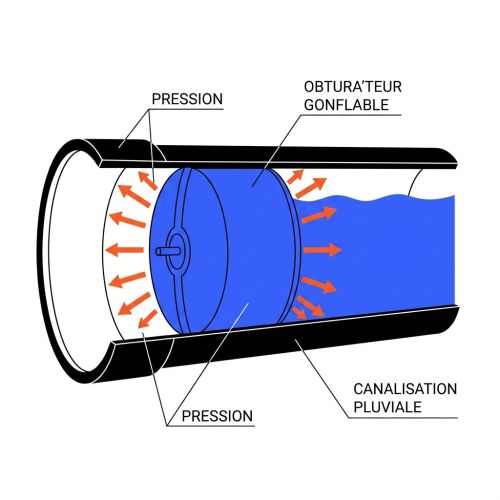

Focus technique obturateur de canalisation

FAQ

Comment calculer le volume D9A en pratique ?

Le volume à retenir correspond à la somme des eaux d'extinction externes, des eaux de lutte interne, des apports pluviaux concomitants et des liquides déjà présents sur la zone sinistrée. La méthode complète est décrite dans le guide D9A (CNPP Éditions, juin 2020). Une approche simplifiée retient : besoins en eau externe × durée d'intervention + 10 L/m² de surfaces étanchées + 20 % du plus grand stockage de liquides. Cette simplification est à utiliser avec prudence et doit être validée selon les prescriptions applicables.

Faut-il prendre en compte la pluie dans le calcul ?

Oui, dans la quasi-totalité des cas. Les apports pluviaux concomitants à un incendie représentent un poste non négligeable sur les sites avec de grandes surfaces étanchées. L'hypothèse retenue doit être justifiée (intensité de pluie et surface contributive). Sur les sites présentant un arrêté avec prescriptions spécifiques, les paramètres pluviométriques à retenir peuvent être imposés.

Bassin extérieur ou rétention dans le bâtiment : comment choisir ?

La rétention en bâtiment convient aux cellules bien délimitées avec peu d'ouvertures et des volumes à retenir compatibles avec la superficie disponible. Le bassin dédié s'impose pour les volumes importants ou lorsque plusieurs bâtiments partagent le même réseau d'évacuation. La configuration mixte est la plus adaptée aux sites complexes à plusieurs zones de risque. Le choix final intègre les contraintes foncières, les délais d'intervention et les exigences ATEX selon les zones.

Comment prouver que le système fonctionne en inspection ?

La preuve repose sur trois éléments : un protocole d'essais documenté avec les critères de réussite, des procès-verbaux de tests fonctionnels datés et signés, et un registre de maintenance à jour. L'inspecteur peut demander une démonstration en temps réel de la fermeture des obturateurs ou des barrières. La cohérence entre le plan de confinement, les procédures POI et les équipements installés est vérifiée sur le terrain.

Quand faut-il réviser le dimensionnement ?

Après toute modification significative du site : changement de produits stockés, augmentation des quantités, extension de bâtiments, modification du réseau de drainage, changement des moyens d'extinction. Une révision est également à envisager après un incident, même mineur, qui aurait révélé une insuffisance du système.

Que faire des eaux confinées après un incendie ?

Les eaux confinées sont traitées comme des déchets dangereux. Elles font l'objet d'une analyse avant toute décision de rejet ou de traitement. L'évacuation s'effectue par pompage vers des filières d'élimination agréées. Le bordereau de suivi des déchets dangereux est conservé dans le registre de traçabilité du site.

Les guides D9/D9A s'appliquent-ils à tous les sites Seveso ?

Non. Certaines activités (dépôts d'hydrocarbures, industries chimiques à risques particulièrement élevés, configurations spéciales) peuvent être hors du champ d'application des guides. Dans ces cas, une approche spécifique est nécessaire, en concertation avec le SDIS, la DREAL et l'assureur. Le RDDECI du département peut également imposer des règles différentes ou complémentaires.

Quelle différence entre réserve incendie DECI et rétention des eaux d'extinction ?

La réserve incendie DECI est le volume d'eau stocké pour alimenter l'extinction : c'est l'eau que l'on utilise pour éteindre. La rétention des eaux d'extinction est la capacité à confiner les eaux après usage, une fois qu'elles sont potentiellement polluées. Ces deux dispositifs répondent à des objectifs opposés et ne doivent jamais être confondus dans le dimensionnement.
