Comment choisir un obturateur de canalisation ?

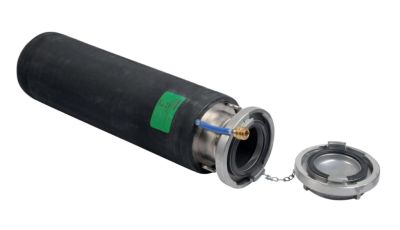

En cas de fuite ou de risques Ă©levĂ©s d’inondation, l’obturateur de canalisation constitue la solution la plus adaptĂ©e pour des interventions dans le domaine de l’assainissement, voiries et autres rĂ©seaux. De forme cylindrique ou ovoĂŻde, l’obturateur canalisation, aussi appelĂ© coussin obturateur ou coussin d’étanchĂ©itĂ©, se compose soit de membrane Ă©lastomère, soit d’aluminium, soit d’acier, soit du plastique. Les professionnels de l’assainissement, les entreprises du BTP, de l’industrie, du traitement des effluents ou de l’énergie doivent identifier les paramètres techniques dĂ©terminants afin d’assurer une obturation sĂ»re et maĂ®trisĂ©e.

L’obturateur de canalisation s’utilise lorsque le chantier implique une zone sensible, un risque de déversement ou la nécessité de réaliser un contrôle d’étanchéité. Dans le cadre de l’achat d’un obturateur de canalisation, les professionnels évaluent ces besoins afin de sélectionner un équipement adapté à leur environnement de travail.

Dans les rĂ©seaux d’assainissement, l’obturateur sert lors d’un test d’étanchĂ©itĂ©, d’une mise en dĂ©rivation, d’une rĂ©paration de conduite ou d’une condamnation temporaire de section. L’objectif est d’empĂŞcher toute entrĂ©e ou sortie d’effluent pendant les travaux. Dans le secteur industriel, l’obturateur permet d’isoler une ligne transportant un fluide technique, de contenir un produit polluant ou de sĂ©curiser un circuit avant une opĂ©ration de maintenance. Le dispositif limite les risques environnementaux et protège les opĂ©rateurs en cas de fuite potentielle.

Les conditions du site influencent l’équipement à choisir : diamètre réel de la canalisation, matériau, état interne de la conduite, présence de résidus ou configuration d’accès. Le chantier nécessite une préparation adaptée, incluant la gestion des flux amont, la coordination des intervenants et le respect des consignes de sécurité.

L’obturateur de canalisation est utilisĂ© dans diffĂ©rents domaines, comme :

• La distribution d’eau potable
• Le bâtiment et les travaux publics
• L’assainissement collectif et stations d’épuration
• L’environnement
• L’industrie marine et navale
• L’agroalimentaire
• L’industrie chimique et pĂ©trochimique
• L’industrie de transformation
• Le traitement des dĂ©chets liquides et effluents industriels
• Les installations de production Ă©nergĂ©tique
• Le secteur nuclĂ©aire
• La maintenance de rĂ©seaux industriels et utilitĂ©s techniques

Parmi les avantages d’un obturateur de canalisation figurent Ă©galement :

• Une rĂ©sistance notable Ă  diffĂ©rents types de produits chimiques, comme le fioul, les huiles minĂ©rales, les acides gras ou le trioxygène
• Une grande facilitĂ© de mise en Ĺ“uvre dans le conduit
• Une parfaite Ă©tanchĂ©itĂ©
• Plusieurs diamètres de couverture Ă  disposition
• Un gonflage facile et rapide
• Une grande rĂ©sistance Ă  des pressions externes plus ou moins Ă©levĂ©es
• Une possibilitĂ© de se concevoir sur mesure

Pour choisir un obturateur simple ou by pass, le premier élément à considérer est le diamètre intérieur réel de la conduite. Les obturateurs couvrent des plages spécifiques :

• petits diamètres entre 50 et 200 mm,
• diamètres moyens entre 200 et 600 mm,
• grands diamètres pouvant dĂ©passer 1 200 mm.

Un écart de 5 à 10 mm suffit à réduire l’adhérence et compromettre l’étanchéité.

La pression de service constitue un critère déterminant. La contre-pression supportée dépend de la hauteur de fluide et du type d’obturateur :

• modèles standard : 0,5 Ă  1 bar,
• modèles renforcĂ©s : 2 Ă  3 bar,
• obturateurs haute pression : plus de 5 bar.

L’utilisateur doit anticiper la pression réelle du réseau afin d’éviter une expulsion brutale du dispositif.

La nature du fluide détermine le matériau de construction :

• caoutchouc pour les eaux usĂ©es,
• nitrile pour les huiles et hydrocarbures,
• textiles renforcĂ©s pour milieux chimiques agressifs.

La compatibilité est assurée pour des environnements dont le pH se situe entre 2 et 12, ce qui couvre la majorité des effluents industriels.

La durée d’utilisation influe sur la sélection du dispositif.

• obturateurs pour usage ponctuel : 300 Ă  500 cycles de gonflage,
• modèles renforcĂ©s destinĂ©s Ă  de la maintenance rĂ©gulière : jusqu’à 1 000 cycles.


Le choix dépend donc de la fréquence des interventions et de l’exposition à l’abrasion.

Le mode de gonflage doit être adapté au contexte d’intervention :

• bouteille d’air : pression stable autour de 8 bar,
• compresseur : jusqu’à 10 bar,
• pompe manuelle : adaptĂ©e aux petits diamètres et pressions ≤ 1 bar.


Les accessoires de sécurité sont indispensables : manomètre, soupape, groupe de sécurité. Ils garantissent le maintien de la pression recommandée, généralement comprise entre 1 et 4 bar selon le modèle.

Les obturateurs gonflables sont les plus polyvalents. Ils couvrent de larges plages de diamètres, facilitent l’obturation temporaire et s’adaptent à des conduites en béton, en PVC ou en fonte. Certains modèles intègrent un by-pass pour maintenir un débit minimal pendant les travaux.

Les obturateurs mécaniques conviennent aux situations où une forte pression interne est attendue ou lorsque la conduite est rigide. Leur structure en métal et leur système d’expansion par serrage offrent une obturation fiable sur des réseaux nécessitant un maintien prolongé.

Pour choisir entre un obturateur gonflable ou mécanique, l’utilisateur prend en compte :

• le diamètre de la conduite,
• la pression interne,
• le type de fluide,
• l’objectif de l’intervention,
• le niveau de sĂ©curitĂ© requis.

1. SĂ©curisez la zone d’intervention en Ă©vitant notamment les risques de chutes et en installant par exemple des cĂ´nes de signalisation, un système d'Ă©clairage ou des barrières.
2. Choisissez le dispositif correspondant au diamètre de la canalisation.
3. Vérifiez que le dispositif fonctionne parfaitement et qu’il ne comporte aucune déchirure (dans le cas d’un modèle pneumatique).
4. Nettoyez la canalisation en retirant tous les éléments pouvant altérer la performance de l’obturateur, comme les cailloux, les vases ou les algues.
5. InsĂ©rez le dispositif dans la canalisation Ă  boucher Ă  plus ou moins 200 millimètres de l’accès. Des crochets et une corde peuvent ĂŞtre indispensables durant cette opĂ©ration, dans le cas notamment d’un rĂ©seau d’assainissement.
6. Raccordez le flexible pneumatique ou actionnez le mécanisme d’obturation s’il s’agit d’un modèle mécanique.
7. Une fois vos travaux terminĂ©s, retirez l’obturateur canalisation en le dĂ©gonflant ou en dĂ©sengageant le mĂ©canisme intĂ©grĂ©.
