Temps de lecture estimé : 11min
đź’ˇ L'essentiel Ă retenir :
- Une ligne de conditionnement regroupe, de l'amont vers l'aval, l'ensemble des machines qui transforment un produit brut en unité prête à expédier : convoyeurs, doseuse/remplisseuse, boucheuse, étiqueteuse, contrôles en ligne, encartonneuse et palettiseur.

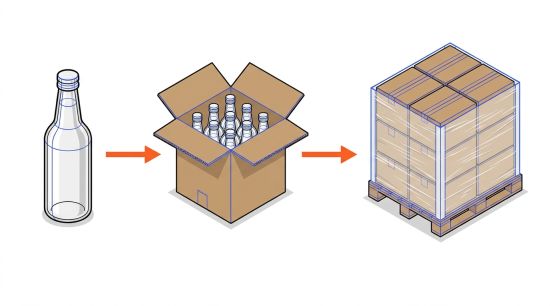

- Le flux se décompose en trois niveaux : le conditionnement primaire (contact direct avec le produit), le conditionnement secondaire (regroupement en étui ou carton) et le conditionnement tertiaire (constitution de la palette expédiable).
- Chaque poste génère des données exploitables par l'automatisme : l'API/PLC pilote les cadences, le SCADA centralise la supervision et le MES calcule le TRS/OEE en temps réel.
- Les contrôles qualité en ligne (vision industrielle, contrôle pondéral, détecteur de métaux, rayons X, test d'étanchéité) s'intègrent directement dans le flux et déclenchent le rejet automatique des unités non conformes.
- Les utilités (air comprimé, vide, vapeur, électricité) et la conception hygiénique (CIP/SIP) font partie intégrante de la ligne, en particulier dans les secteurs pharma, IAA et cosmétique.
- La liste précise des équipements varie selon le produit conditionné, le contenant retenu, la cadence cible, les contraintes hygiéniques et le niveau de traçabilité requis.
Devis pour une ligne de conditionnement complète
Une ligne de conditionnement réunit, en séquence continue, toutes les machines nécessaires pour passer d'un produit non emballé à une unité de vente ou d'expédition conforme. Elle couvre trois périmètres distincts : le conditionnement primaire (mise en contact direct du produit avec son premier emballage), le conditionnement secondaire (regroupement et mise en étui ou en carton) et le conditionnement tertiaire (palettisation et protection pour le transport). Cet article décrit, poste par poste et dans l'ordre du flux, les équipements typiques d'une telle ligne, leur rôle, leurs variantes et les critères qui orientent leur sélection.
Quels matériels interviennent à chaque étape d'une ligne de conditionnement ?
Les modules intégrés dans une ligne de conditionnement assurent chacun une fonction spécifique et participent à la continuité du flux de production. Chaque matériel remplit une fonction précise et s'intègre dans une chaîne continue de production.
- Le parcours débute par les équipements d'alimentation et de convoyage qui acheminent les produits et les contenants vers les postes de traitement. Des systèmes de préparation des contenants assurent ensuite leur orientation, leur nettoyage ou leur décontamination avant remplissage.
- Les opérations de dosage et de remplissage sont réalisées par des doseuses et remplisseuses adaptées aux caractéristiques du produit. Les contenants sont ensuite fermés à l'aide de bouchonneuses, capsuleuses, sertisseuses ou operculeuses selon le type d'emballage utilisé.
- La ligne intègre également des matériels d'étiquetage, de marquage et de traçabilité ainsi que des équipements de contrôle qualité tels que les systèmes de vision, les contrôleurs de poids ou les détecteurs de corps étrangers.
- Les dernières étapes regroupent les équipements de conditionnement secondaire et tertiaire comme les fardeleuses, les encartonneuses, les palettiseurs et les filmeuses. L'ensemble est complété par des équipements auxiliaires, des systèmes de sécurité et des automatismes qui assurent le fonctionnement continu de la ligne.
Vous êtes fournisseur de ligne de conditionnement complète ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quels matériels assurent l'arrivée produit et le convoyage ?
Convoyeurs : transfert continu des produits et des contenants
Le convoyeur à bande transporte les unités planes ou légères à cadence élevée. Le convoyeur à chaîne supporte des charges plus lourdes et résiste mieux aux environnements humides. Le convoyeur à air convient aux contenants légers (bouteilles PET vides) et réduit les contacts mécaniques. Le convoyeur à rouleaux gère les caisses ou plateaux en fin de ligne.
Les critères de choix portent sur la nature du produit (fragile, collant, chaud), la cadence linéaire, les contraintes de nettoyage (inox, surfaces lisses en IAA et pharma) et la compatibilité avec les changements de format (guides réglables).
Les critères de choix portent sur la nature du produit (fragile, collant, chaud), la cadence linéaire, les contraintes de nettoyage (inox, surfaces lisses en IAA et pharma) et la compatibilité avec les changements de format (guides réglables).
Tables d'accumulation et buffers : absorber les micro-arrĂŞts
Les tables d'accumulation créent une réserve dynamique de produits entre deux postes à cadences différentes. Elles se positionnent typiquement en sortie de remplisseuse et en entrée d'encartonneuse. Une table bien dimensionnée permet à un poste aval de continuer à tourner pendant un arrêt bref du poste amont, sans déclencher un arrêt général de ligne.
Systèmes d'alimentation : trémies, élévateurs, bols vibrants
La trémie alimente en vrac les pièces en plastique, bouchons ou petits contenants. L'élévateur à godets monte les produits vers un niveau supérieur sans contact excessif. Le bol vibrant oriente automatiquement des petites pièces (bouchons, capsules, inserts) dans le bon sens avant alimentation machine. Ces équipements se retrouvent systématiquement en entrée des boucheuses et capsuleuses.
Quels équipements orientent et préparent les contenants en entrée de ligne ?
DĂ©vraceur et unscrambler : mise en ordre des contenants
Le dévraceur (ou dévibreur) extrait les contenants en vrac d'une caisse et les place sur le convoyeur. L'unscrambler redresse et oriente les bouteilles ou flacons dans le bon sens avant qu'ils n'entrent dans le convoyeur principal. Ces deux postes éliminent toute intervention manuelle de dépalettisation de contenants vides et constituent le point de départ du conditionnement primaire automatisé.
Rinçage, soufflage et stérilisation des contenants
En industrie agro-alimentaire, le rinçeur-souffleur purge l'intérieur des bouteilles par injection d'air filtré ou de solution de rinçage. En pharma et cosmétique, cette étape intègre une décontamination par vapeur, rayonnement UV ou solution stérilisante selon le niveau de qualité requis. Le choix dépend de la réglementation applicable (BPF, BPH, règlement CE) et du type de produit conditionné.
Gestion du changement de format
Sur ces postes, le changement de format implique le remplacement des guides, étoiles de transfert et pièces de contact. Une conception à changement rapide (système sans outil, codification des pièces, marquage des positions) réduit le temps d'arrêt et limite les risques d'erreur de réglage.
Quels matériels réalisent le dosage et le remplissage ?
Doseuses : adapter le principe au produit
- La doseuse volumétrique délivre un volume fixe de liquide par cycle, convenant aux produits à viscosité stable.
- La doseuse pondérale pèse chaque dose et ajuste en temps réel, adaptée aux produits dont la densité varie (poudres, granulés, produits alimentaires en vrac).
- La doseuse à vis sans fin dose les poudres fines ou fibreuses avec précision.
- La doseuse à piston traite les produits visqueux (crèmes, sauces épaisses, pâtes cosmétiques) en assurant une répétabilité de remplissage élevée.
Remplisseuses : contraintes spécifiques par produit
La remplisseuse à liquide gère le moussage (système à remplissage par le fond pour les boissons gazeuses), les projections et les gouttes résiduelles. La remplisseuse à poudre intègre un système de compactage ou de tassement pour stabiliser le volume. En pharma, la remplisseuse aseptique opère sous flux d'air laminaire pour respecter les exigences BPF. La conception hygiénique (angles arrondis, finition sanitaire, CIPable) conditionne le choix dès la spécification.
Gestion des débordements et anti-gouttes
Un bac de récupération sous les postes de remplissage recueille les coulures. Le système anti-goutte (buse à coupure nette, aspiration résiduelle) évite les dépôts sur le col du contenant, qui perturbent le bouchage et génèrent des non-conformités d'aspect.
Quels Ă©quipements ferment les contenants : bouchage, capsulage, sertissage ?
Bouchonneuses et capsuleuses
La bouchonneuse à vissage applique un couple calibré pour garantir l'étanchéité sans déformer le filetage. Elle intègre le plus souvent un contrôle de couple en sortie. La capsuleuse sertit une capsule métallique (bière, vin, médicament) par déformation mécanique ou par induction. Ces machines reçoivent leurs bouchons ou capsules directement depuis un bol vibrant ou un trieur.
Sertissage, operculage et thermoscellage
Le sertissage ferme les boîtes métalliques ou les tubes aluminium en industrie alimentaire et cosmétique. L'operculage soude un film ou un aluminium sur l'ouverture d'un pot ou d'un flacon. Le thermoscellage ferme les barquettes alimentaires sous atmosphère modifiée (MAP) pour prolonger la durée de vie du produit. Ces technologies couvrent une large part des usages en IAA et cosmétique.
Contrôles d'intégrité de fermeture
Un contrôle de couple en sortie de bouchonneuse détecte les bouchons mal vissés. Un capteur de présence vérifie que chaque contenant porte bien son bouchon ou sa capsule. Un test d'étanchéité par dépression ou par immersion en fin de ligne complète la surveillance de la fermeture pour les produits sensibles (pharmaceutiques, conserves).

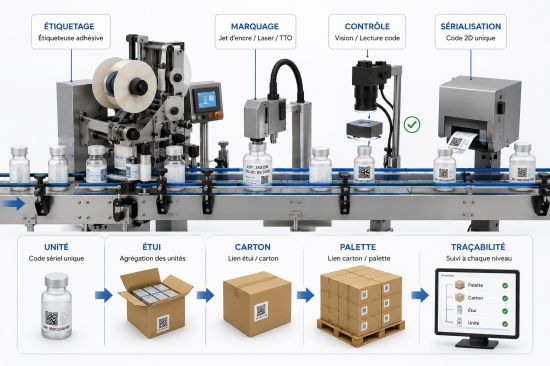

Quels matériels gèrent l'étiquetage, le marquage et la traçabilité ?
Étiqueteuses : adapter le principe au format
L'étiqueteuse adhésive applique une étiquette autocollante sur le corps, l'épaule ou le fond du contenant. Elle convient à quasiment tous les secteurs. L'étiqueteuse à manchon rétractable (sleeve) habille l'intégralité du contenant et offre une forte surface d'impression. L'étiqueteuse à colle froide traite les étiquettes papier humides pour les boissons (bière, eau minérale). Les critères de sélection portent sur la cadence, la forme du contenant, le type d'étiquette et les exigences d'aspect.
Marquage : jet d'encre, laser, transfert thermique
Le marquage par jet d'encre (CIJ) imprime en continu le numéro de lot, la date limite et le code-barres sur quasiment tous les supports. Le marquage laser grave de façon permanente et sans consommable, adapté aux emballages plastiques ou métalliques. Le transfert thermique (TTO) produit des impressions haute résolution sur films souples, films d'étui ou banderoles. Le choix dépend du support, de la vitesse de ligne et de la lisibilité requise.
Sérialisation et agrégation
En industrie pharmaceutique, la réglementation impose l'attribution d'un code sériel unique à chaque unité, associé à un code 2D (DataMatrix). La sérialisation s'intègre entre l'étiqueteuse et le premier poste de contrôle vision. L'agrégation établit le lien entre l'unité, l'étui et la palette pour assurer la traçabilité complète de la chaîne logistique.
Quels contrôles qualité en ligne faut-il prévoir ?
Vision industrielle : présence, lecture, défauts
Le système de vision vérifie la présence et la position de l'étiquette, lit les codes-barres et DataMatrix, contrôle le niveau de remplissage et détecte les défauts d'aspect (bouchon mal posé, corps étranger visible). Il s'installe généralement après l'étiqueteuse ou en fin de conditionnement primaire.
Contrôle pondéral et détection de corps étrangers
La peseuse dynamique mesure le poids de chaque unité en ligne à pleine cadence et rejette les unités sous-dosées ou surdosées. Le détecteur de métaux identifie la présence de particules métalliques ferreux, non ferreux et inoxydables. Le système à rayons X détecte les corps étrangers non métalliques (verre, pierre, plastique dur) et contrôle le remplissage ou l'intégrité interne du produit. Ces trois postes se placent en général après le remplissage et la fermeture.
Détection de fuites et test d'étanchéité
Le test d'étanchéité par dépression applique un vide partiel à l'intérieur du contenant fermé et mesure la variation de pression. Le test par vision détecte les déformations de couvercle caractéristiques d'une mauvaise fermeture. Ces contrôles protègent contre les contaminations et les pertes de durée de conservation.
Gestion des rejets et traçabilité des rebuts
Chaque non-conformité détectée déclenche un rejet automatique vers un bac sécurisé ou un convoyeur dédié, hors du flux principal. Un système de traçabilité des rejets enregistre la cause, l'horodatage et la position dans le lot pour faciliter l'analyse des défauts récurrents et la réduction du taux de rebut.
Quels Ă©quipements assurent le conditionnement secondaire et tertiaire ?
Regroupement : fardeleuse et mise en lot
La fardeleuse réunit plusieurs unités primaires sous un film polyéthylène thermorétractable (pack de bouteilles, multipack de conserves). Elle convient aux cadences élevées en IAA et boissons. Le banderolage ou la mise en lot par bandelette assemble des unités sans film, pour les produits sensibles à la chaleur.
Mise en Ă©tui et encartonnage
L'étuyeuse forme et remplit un étui en carton plié autour du produit primaire (médicament, cosmétique, produit alimentaire unitaire). L'encartonneuse place un ou plusieurs produits primaires dans une boîte carton préformée ou formée en ligne. Ces deux machines gèrent le format carton, le dosage de colle et la fermeture des rabats. Elles intègrent un contrôle de présence de notice ou d'insert si requis.
Palettisation et filmage
Le palettiseur à robot (bras articulé ou portique) forme les couches de cartons sur palette selon un schéma de palettisation optimisé pour la stabilité. Le palettiseur conventionnel convient aux cadences très élevées avec formats peu variés. La filmeuse enveloppe la palette de film étirable pour la solidariser. Le capoteuse ajoute un film de protection supérieur contre la poussière et l'humidité.
Étiquetage palette et intégration expédition
Une étiqueteuse de palette appose l'étiquette logistique (code GS1-128, SSCC) sur une ou plusieurs faces. Cette information s'intègre directement au WMS ou au MES pour déclencher le bon de livraison et alimenter la traçabilité traçabilité lot par lot jusqu'au destinataire final.
Quels équipements auxiliaires complètent une ligne de conditionnement ?
En complément des machines de conditionnement, plusieurs équipements auxiliaires participent au fonctionnement de la ligne. Ces matériels assurent l'alimentation des postes de production, le nettoyage des installations et la gestion de l'environnement de fabrication.
Centrales de vide et réseaux d'air comprimé
Les centrales de vide alimentent les systèmes de préhension par ventouses utilisés sur les robots, les palettiseurs ou les postes de manutention automatisés. Elles interviennent également dans les opérations de contrôle d'étanchéité et sur certains équipements de conditionnement sous vide. Les réseaux d'air comprimé actionnent les vérins pneumatiques, les systèmes de soufflage, les éjecteurs de rejet et les mécanismes présents sur de nombreuses machines de conditionnement. Leur dimensionnement doit être adapté au nombre d'équipements raccordés et à leur consommation simultanée.
Systèmes d'aspiration des poussières
Les systèmes d'aspiration équipent les lignes manipulant des poudres alimentaires, pharmaceutiques ou chimiques. Ils captent les particules émises lors des opérations de dosage, de remplissage ou de transfert des produits. Ces équipements contribuent à limiter l'encrassement des machines, à réduire les contaminations croisées et à maintenir les conditions de production exigées par les référentiels qualité applicables.
Équipements de nettoyage et de stérilisation
- Les systèmes de nettoyage en place (CIP) permettent le nettoyage automatique des cuves, des tuyauteries, des remplisseuses et des circuits de transfert sans démontage des équipements.
- Les systèmes de stérilisation en place (SIP) complètent cette opération par un traitement thermique ou une désinfection adaptée aux procédés aseptiques. Ces équipements sont fréquemment utilisés dans les secteurs agroalimentaire, cosmétique et pharmaceutique.
Gestion des effluents et des déchets de production
Les lignes de conditionnement peuvent intégrer des équipements dédiés à la collecte des effluents liquides, des résidus de nettoyage ou des pertes de production. Ces installations facilitent l'évacuation des déchets générés par les opérations de remplissage et de lavage. Des systèmes de récupération des rebuts peuvent également être installés en sortie des postes de contrôle qualité afin d'isoler automatiquement les produits non conformes du flux principal.
Équipements de stockage tampon
Les tables d'accumulation et les buffers constituent des équipements auxiliaires destinés à absorber les variations de cadence entre deux machines. Ils créent une réserve temporaire de produits ou de contenants afin de limiter la propagation des arrêts sur l'ensemble de la ligne. Ces équipements sont fréquemment positionnés entre les postes de remplissage, d'étiquetage, d'encartonnage ou de palettisation afin de maintenir la continuité du flux de production.
Quels systèmes de pilotage et de sécurité accompagnent les matériels de conditionnement ?
Les lignes de conditionnement intègrent des équipements de pilotage et de sécurité destinés à coordonner le fonctionnement des machines, à protéger les opérateurs et à assurer la continuité de production. Ces systèmes sont présents à chaque étape de la ligne et communiquent avec les différents équipements de conditionnement.
Équipements de sécurité machine
- Les carters fixes et mobiles protègent les zones présentant des risques mécaniques comme les chaînes, les courroies, les organes de transmission ou les postes de sertissage.
- Les barrières immatérielles, également appelées rideaux lumineux, détectent l'entrée d'un opérateur dans une zone dangereuse et déclenchent l'arrêt immédiat de la machine concernée.
- Les dispositifs d'interverrouillage empêchent l'ouverture d'une porte ou d'un capot lorsque la machine est en fonctionnement. Ils bloquent également tout redémarrage tant que les conditions de sécurité ne sont pas rétablies.
Automates programmables industriels (API/PLC)
L'automate programmable industriel (API/PLC) constitue le centre de commande de la ligne. Il pilote les séquences de fonctionnement, synchronise les équipements et traite les informations provenant des capteurs installés sur les machines. L'API coordonne notamment les convoyeurs, remplisseuses, bouchonneuses, étiqueteuses, systèmes de contrôle qualité et équipements de palettisation afin d'assurer un flux continu de production.
Interfaces homme-machine (IHM)
Les interfaces homme-machine (IHM) permettent aux opérateurs de surveiller et de piloter les équipements depuis un écran centralisé. Elles affichent les paramètres de production, les alarmes, les indicateurs de performance et l'état des différentes machines. Les IHM facilitent également les changements de format grâce à l'enregistrement de recettes de production regroupant les réglages nécessaires pour chaque référence de produit ou d'emballage.
Capteurs et systèmes de détection
Les lignes de conditionnement utilisent de nombreux capteurs industriels pour surveiller les mouvements, les positions, les cadences et la présence des produits. Les détecteurs photoélectriques, capteurs inductifs, capteurs de niveau, encodeurs et cellules de comptage transmettent en permanence des informations à l'automate afin de garantir la synchronisation des opérations et la détection rapide des anomalies.
Systèmes de supervision industrielle
Les logiciels de supervision SCADA centralisent les données issues de l'ensemble des équipements de la ligne. Ils permettent de visualiser les performances de production, les arrêts, les alarmes et les historiques d'événements. Ces systèmes facilitent le suivi des indicateurs industriels tels que le TRS (Taux de Rendement Synthétique), les temps d'arrêt ou les cadences réelles. Les informations collectées peuvent être exploitées pour l'analyse des performances et l'amélioration du fonctionnement de la ligne.
Connexion aux logiciels de production et de traçabilité
Les équipements de conditionnement peuvent être reliés à des systèmes MES (Manufacturing Execution System) ou ERP (Enterprise Resource Planning) afin d'échanger automatiquement les données de production. Cette interconnexion permet de suivre les ordres de fabrication, les numéros de lot, les consommations de matières et les résultats des contrôles qualité tout au long du processus de conditionnement. Elle contribue à assurer la traçabilité des produits depuis leur fabrication jusqu'à leur expédition.
