Cas d'usage d'un panel PC industriel

Quels sont les usages du panel PC en IHM machine ?
Comment utiliser un panel PC pour la collecte de données terrain ?
Quel rôle joue un panel PC en supervision SCADA/MES au poste opérateur ?
Comment un panel PC est-il utilisé en intralogistique et en entrepôt ?
Comment un panel PC est-il utilisé en agroalimentaire et en pharmaceutique ?
Pourquoi utiliser un panel PC en atelier poussiéreux (fanless, IP65) ?
Comment un panel PC s’intègre-t-il dans les applications embarquées et le transport ?
Quels sont les usages du panel PC pour les bornes et kiosques en environnement industriel ?
Comment utiliser un panel PC en extérieur et en forte luminosité ?
Quelles sont les contraintes d’utilisation d’un panel PC en zones à risque ATEX ?
Comment choisir le bon panel PC selon le cas d'usage ?
FAQ

💡 À retenir :

Un panel PC industriel est un ordinateur tout-en-un avec écran tactile, boîtier durci et conception fanless, conçu pour fonctionner 24h/24 en environnement de production.
Les cas d'usage couvrent une dizaine de contextes distincts : IHM machine, SCADA/MES, collecte terrain, intralogistique, agroalimentaire/pharma (IP69K/inox), ateliers poussiéreux, transport embarqué, bornes industrielles, extérieur haute luminosité et zones ATEX.
Les exigences techniques clés varient selon l'environnement : IP65 minimum en atelier, IP69K en zone de lavage, 800 à 1 200 nits en extérieur, ports RS-232/RS-485 pour dialoguer avec les automates.
En zones ATEX, seuls les panels PC certifiés ATEX/IECEx sont autorisés : aucun panel PC standard ne convient.
La méthode de choix d'un panel PC part toujours de l'environnement d'installation, de l'intégration réseau/automate et des contraintes de continuité d'exploitation.

Obtenez des devis pour un panel PC

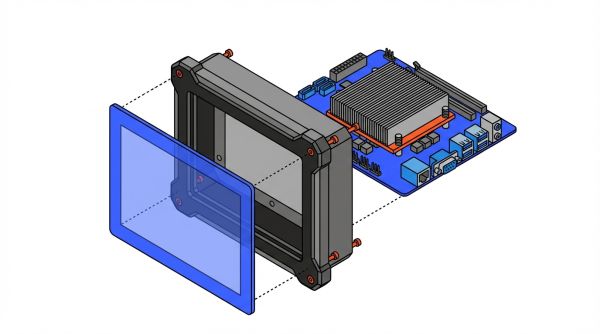

Un panel PC industriel est un ordinateur tout-en-un qui intègre écran, unité de calcul et boîtier durci dans un seul équipement, souvent tactile, conçu pour résister aux contraintes d'un site de production. Il se distingue d'un PC bureautique par son niveau de protection contre la poussière et l'eau, sa conception thermique sans ventilateur, ses ports industriels (RS-232, RS-485), ses matériaux adaptés et sa capacité à fonctionner en continu. Le panel PC se distingue d'un simple moniteur industriel par l'intégration de la puissance de calcul, et d'un automate par la présence d'un système d'exploitation (Windows, Linux ou Android) qui permet d'exécuter des logiciels SCADA, MES ou applicatifs métier. Cet article présente les dix cas d'usage principaux d'un panel PC.

Voir tous nos panels PC

Cas d'usage	Caractéristiques recommandées
IHM/HMI sur machine	IP65 façade, montage encastrable, RS-232/RS-485, fanless si poussière, tactile résistif ou PCAP selon gants
SCADA/MES poste opérateur	15–24 pouces, Core i3/i5, 8 Go RAM+, Ethernet Gigabit, Windows IoT
Collecte terrain / Andon	10–15 pouces, USB/RFID, Wi-Fi 5/6 ou 4G, montage VESA/potence
Intralogistique / entrepôt	IP65, VESA mural, USB, Ethernet/Wi-Fi, 15–19 pouces, Windows
Agroalimentaire / pharma	Inox SUS316, IP69K complet, True-Flat, fanless, M12, PCAP gants/pluie
Atelier poussiéreux	Fanless, IP65 boîtier complet, SSD, dissipation passive
Embarqué / transport	Alimentation large plage DC, M12, MIL-STD-810, 4G/5G, E-Mark/EN 50155 selon usage
Bornes / kiosques industriels	IP65 façade, anti-reflet, USB, OS kiosque, montage borne/potence
Extérieur / forte luminosité	800–1 200 nits, optical bonding, -20 °C/+60 °C, IP65+, anti-UV
Zones ATEX	Certification ATEX/IECEx obligatoire, zone classée définie, maintenance habilitée

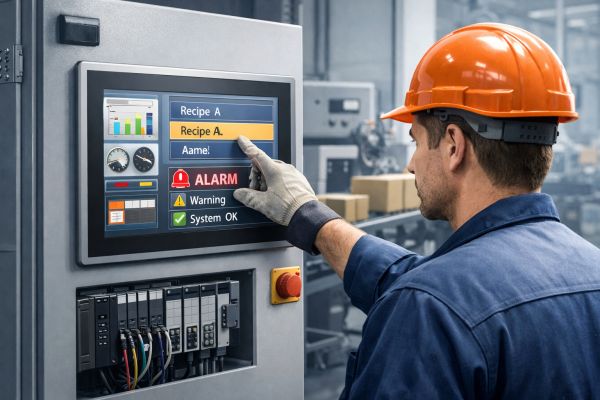

Quels sont les usages du panel PC en IHM machine ?

Le panel PC installé en face d'armoire ou en pupitre machine est le cas d'usage le plus répandu dans l'industrie. L'opérateur l'utilise pour piloter les équipements, modifier les paramètres de production, sélectionner des recettes et acquitter des alarmes.

Contexte : pupitre opérateur, face avant d'armoire électrique, poste de commande à proximité du process.
Fonction : saisie de commandes, changement de format de production, affichage des états machine, gestion des alarmes avec historique. L'IHM dialogue en temps réel avec le PLC via des protocoles industriels (Modbus RTU, Profinet, EtherNet/IP).

Plusieurs exigences techniques sont à respecter :

Montage encastrable (panel mount) pour intégration en façade d'armoire.
Indice IP de la face avant : IP65 minimum en environnement standard, IP66 en présence de projections.
Tactile résistif (5 fils) si l'opérateur porte des gants ou en cas d'humidité ; PCAP multi-touch si l'environnement est propre et sec.
Ports RS-232 et/ou RS-485 pour la liaison avec les automates de terrain.
Conception fanless pour les zones poussiéreuses.
Fonctionnement 24h/24 avec watchdog matériel pour le redémarrage automatique en cas de blocage.

À titre d'exemple, sur une ligne d'emballage, l'opérateur sélectionne un nouveau format de conditionnement via l'écran tactile, valide la recette associée et acquitte une alarme de fin de bobine. L'IHM transmet les paramètres au PLC qui ajuste les servomoteurs.

Vous êtes fournisseur de panel pc industriel ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

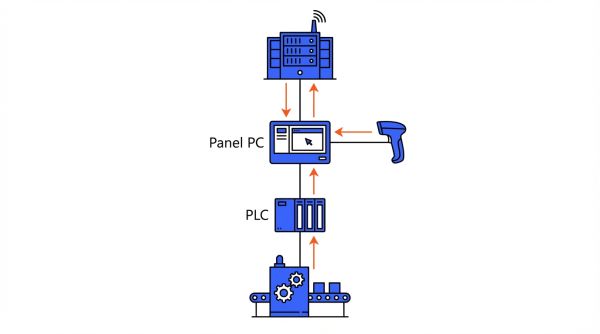

Comment utiliser un panel PC pour la collecte de données terrain ?

Le panel PC industriel est utilisé comme terminal de saisie en atelier pour centraliser les données liées à la qualité, à la maintenance et aux alertes Andon. Installé en bord de ligne, sur un poste maintenance ou dans les zones de circulation, il permet aux opérateurs de remonter des informations directement vers le MES ou la GMAO. Sur ces postes, le panel PC sert à renseigner des checklists de contrôle, enregistrer des mesures, déclarer des non-conformités, créer des demandes d’intervention ou signaler un arrêt de production. L’identification opérateur s’effectue via badge RFID ou lecture de code-barres afin d’assurer la traçabilité des actions.

Ce type d’usage impose une connectique adaptée pour les périphériques (USB ou port série pour lecteur code-barres ou RFID), une connectivité réseau stable (Wi-Fi ou 4G en environnement non câblé) et un écran tactile de 10 à 15 pouces lisible en conditions d’atelier. Le système doit aussi fonctionner en mode local en cas de coupure réseau avec synchronisation ultérieure des données. Le montage s’effectue sur support VESA ou potence pour faciliter l’accès en production. Par exemple, un technicien de maintenance peut clôturer une intervention directement depuis le panel PC, enregistrer les relevés effectués, scanner la pièce remplacée et transmettre les informations à la GMAO

Quel rôle joue un panel PC en supervision SCADA/MES au poste opérateur ?

Le panel PC sert ici de poste de supervision fixe dans un atelier ou une salle de contrôle. Il affiche les synoptiques de process, les indicateurs de performance (TRS, TRG, cadence) et permet la traçabilité des événements de production.

Contexte : poste opérateur en atelier, salle de contrôle, bureau de production.
Fonction : affichage temps réel des KPI de production (Disponibilité × Performance × Qualité = TRS), suivi des ordres de fabrication, consultation de la traçabilité, saisie des causes d'arrêt ou de non-conformité. Le panel PC se connecte au serveur SCADA ou MES via Ethernet et restitue les données aux opérateurs et superviseurs.

Plusieurs exigences techniques sont à respecter pour un usage en poste de supervision :

Écran de 15 à 24 pouces pour lire les synoptiques et tableaux de bord sans effort.
Performances CPU/RAM suffisantes pour exécuter un client SCADA ou un navigateur applicatif : processeur Intel Core i3/i5 avec 8 Go de RAM au minimum pour des applications de supervision.
Réseau Ethernet Gigabit, option Wi-Fi pour les postes déportés.
OS Windows 10/11 IoT pour la compatibilité avec la majorité des logiciels SCADA/MES du marché.
IP65 face avant pour la protection contre la poussière d'atelier.

À titre d'exemple, le superviseur de ligne suit en temps réel le TRS de chaque poste, identifie un goulot d'étranglement sur une machine et saisit directement la cause d'arrêt depuis l'écran tactile. Ces données remontent automatiquement dans le MES pour alimenter le rapport de fin de poste.

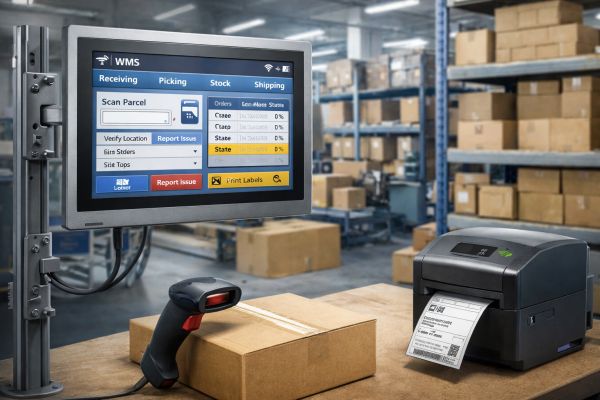

Comment un panel PC est-il utilisé en intralogistique et en entrepôt ?

Dans un entrepôt, le panel PC industriel s’intègre directement aux postes fixes pour gérer les flux de marchandises en lien avec le WMS. Il est installé sur les zones de réception, de préparation de commandes, d’expédition ou de conditionnement, où il sert de point d’interaction entre l’opérateur et le système logistique. Au quotidien, il permet de consulter les informations du WMS, de valider les colis par scan, de vérifier les emplacements de stockage, de signaler une anomalie ou encore de lancer l’impression d’étiquettes. Il est généralement associé à un lecteur de codes-barres et à une imprimante, formant un poste de travail complet dédié aux opérations logistiques.

L’environnement entrepôt impose un matériel robuste, capable de résister aux chocs et à la poussière, avec un indice de protection élevé. Le panel PC est monté au mur ou sur un bras VESA pour dégager le plan de travail, tout en restant accessible. La connectivité repose sur l’Ethernet ou le Wi-Fi, avec des ports USB pour les périphériques. L’écran, souvent compris entre 15 et 19 pouces, doit rester lisible sous un éclairage artificiel constant. Le fonctionnement repose fréquemment sur un système Windows pour assurer la compatibilité avec les logiciels WMS.

panel PC utilisé en intralogistique et en entrepôt

Comment un panel PC est-il utilisé en agroalimentaire et en pharmaceutique ?

Le panel PC pour environnement agroalimentaire et pharmaceutique est installé sur les lignes de production et de conditionnement soumises à des contraintes d’hygiène élevées. Il permet de piloter les équipements, de saisir les données de traçabilité et de suivre les paramètres de production comme les températures, les poids ou les numéros de lot.

Ce type d’usage repose sur des caractéristiques techniques spécifiques :

châssis en inox pour résister aux produits de nettoyage et aux milieux humides
façade plane sans aspérité pour limiter les zones de rétention
indice de protection IP69K pour supporter les lavages haute pression
conception sans ventilation pour réduire les risques de contamination
connecteurs étanches pour sécuriser les connexions en environnement humide

Pourquoi utiliser un panel PC en atelier poussiéreux (fanless, IP65) ?

Dans les environnements industriels chargés en particules, les équipements informatiques standards deviennent rapidement inutilisables. Les ventilateurs aspirent la poussière, ce qui provoque des pannes à répétition. Le panel PC est utilisé en remplacement sur les postes en bord de ligne dans des ateliers de bois, de ciment, de farine ou de travail des métaux.

Il assure les fonctions essentielles de production : pilotage des machines, consultation des instructions opérateur, remontée des données vers le MES et affichage des indicateurs de suivi. Pour fonctionner dans ces conditions, le panel PC repose sur une conception spécifique :

boîtier totalement fermé sans ventilateur (fanless) pour éviter toute infiltration
structure métallique dissipant la chaleur sans circulation d’air
protection IP65 contre la poussière et les projections
stockage SSD sans pièces mécaniques sensibles
accès aux connectiques conçu pour permettre le nettoyage

Dans une scierie, un panel PC fanless installé en bord de ligne continue de fonctionner en continu malgré la poussière ambiante, alors que des PC classiques s’encrassent rapidement au niveau du système de ventilation.

Comment un panel PC s’intègre-t-il dans les applications embarquées et le transport ?

Sur les équipements mobiles, le panel PC est directement embarqué pour assurer le pilotage et la transmission des données en temps réel. Il s’intègre aux chariots élévateurs, engins de chantier, véhicules logistiques ou matériels ferroviaires, où il remplace les terminaux fixes. Il accompagne l’opérateur dans ses déplacements en affichant les instructions, en permettant la saisie des opérations et en assurant le suivi des équipements. Il sert aussi à remonter les informations vers les systèmes centraux malgré les contraintes de mobilité.

Dans ce contexte, la conception doit absorber les vibrations, les chocs et les variations électriques liées au fonctionnement des véhicules. Le panel PC fonctionne avec une alimentation large plage en courant continu, intègre des connectiques sécurisées et s’appuie sur une connectivité mobile pour transmettre les données. Selon les applications, des certifications spécifiques peuvent être requises, notamment dans le ferroviaire ou le transport routier. Un chariot élévateur en entrepôt peut ainsi embarquer un panel PC monté sur support anti-vibration, utilisé pour afficher les missions de picking et valider les opérations directement depuis le véhicule.

Quels sont les usages du panel PC pour les bornes et kiosques en environnement industriel ?

Les bornes tactiles fixes en usage interne (déclaration de production, contrôle d'accès, consultation de documents) constituent un cas d'usage croissant dans les usines et sites industriels.

Contexte : points d'accueil, contrôle d'accès, bornes de déclaration en bord de ligne, kiosques de consultation de procédures.
Fonction : identification des opérateurs, déclaration de fin de lot, consultation de modes opératoires, saisie guidée, impression ou scan associé.

Il est impératif de respecter ces exigences pour utiliser le panel PC en tant que borne ou kiosque en environnement industriel :

Verre de façade anti-reflet pour une lisibilité correcte sous éclairage d'atelier.
Protection de façade robuste (IP65 minimum) contre les chocs accidentels et les projections.
Ports USB pour la connexion d'un lecteur de badge, d'un scanner ou d'une imprimante.
Montage en borne sur pied ou encastré dans un mobilier dédié, avec accès câbles facilité pour la maintenance.
OS compatible avec l'application déployée (Windows IoT Enterprise pour le verrouillage applicatif en mode kiosque).

À l'entrée d'une zone de production, les opérateurs badgent sur un panel PC 15" monté sur potence pour s'identifier, sélectionner leur ordre de fabrication et accéder aux instructions de leur poste.

Comment utiliser un panel PC en extérieur et en forte luminosité ?

En extérieur ou en zone semi-ouverte, le panel PC est exposé à la lumière directe, aux variations de température et aux intempéries. Il est installé sur les quais de chargement, dans les cours de sites industriels ou sous des structures partiellement ouvertes, où il sert à afficher les consignes, valider les opérations logistiques et suivre les activités en temps réel.

Dans ces conditions, la lisibilité de l’écran devient un point central. Le panel PC doit disposer d’une forte luminosité pour rester visible en plein soleil, associée à des traitements limitant les reflets. Il doit également fonctionner sur une large plage de températures afin de supporter les écarts entre saisons et les expositions prolongées. La conception intègre aussi une protection contre l’humidité et les projections, avec un indice IP adapté, ainsi que des composants résistants aux UV pour éviter l’usure liée à l’exposition.

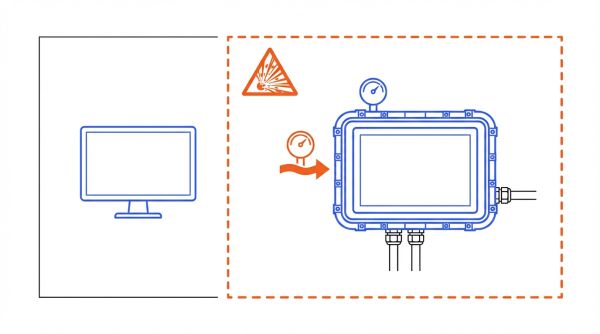

Quelles sont les contraintes d’utilisation d’un panel PC en zones à risque ATEX ?

Dans les environnements à risque d’explosion, l’utilisation d’un panel PC est strictement encadrée. Ces zones concernent des industries comme la chimie, le pétrole, le gaz, la pharmacie avec solvants ou encore les activités générant des poussières inflammables. Aucun équipement standard ne peut y être installé sans certification adaptée.

Le panel PC y est utilisé comme interface locale ou outil de supervision, directement en zone classée, avec des contraintes fortes sur sa conception et son installation. Dans ce contexte, le critère principal repose sur la certification :

conformité ATEX ou IECEx obligatoire selon la zone (gaz ou poussières)
conception spécifique du matériel (sécurité intrinsèque, pressurisation ou boîtier anti-déflagrant)
installation et maintenance encadrées par des procédures strictes
validation complète par un organisme agréé

Suivant les recommandations des fabricants de panels PC, un modèle non certifié, même avec un indice de protection élevé, ne peut pas être utilisé en zone ATEX.

Comment choisir le bon panel PC selon le cas d'usage ?

Le choix d'un panel PC part toujours du contexte d'installation et remonte vers les spécifications matérielles. Une approche inverse — choisir un équipement puis chercher un usage — génère des erreurs coûteuses d'inadéquation. La grille suivante structure la décision par critère.

Environnement avec poussière légère ou modérée → IP65 façade minimum ; choisir fanless pour éviter l'encrassement du système de refroidissement.
Nettoyage à l'eau ou aux détergents → IP66 minimum ; IP69K complet si lavage haute pression (>60 bar).
Environnement corrosif ou agroalimentaire → châssis inox SUS316, True-Flat, connecteurs M12.
Opérateur avec gants ou milieu humide → tactile résistif 5 fils ou PCAP avec mode gants/pluie activé.
Installation extérieure ou très lumineuse → luminosité 800 nits minimum, optical bonding, anti-reflet.
Dialogue avec automate PLC → vérifier la présence de ports RS-232, RS-485 ou Ethernet industriel en nombre suffisant.
Réseau sans fil en mobilité → Wi-Fi 6 pour les zones couvertes, 4G ou 5G pour les sites étendus ou les véhicules.
Montage en armoire → montage encastrable (panel mount) avec découpe normalisée ; vérifier la profondeur derrière l'armoire.
Montage déporté ou mobile → potence articulée avec fixation VESA (75 × 75 mm ou 100 × 100 mm selon le format d'écran).
Exploitation 24h/24 → watchdog matériel pour redémarrage automatique, SSD à la place d'un disque mécanique, température de fonctionnement vérifiée selon l'environnement thermique réel.
Zone ATEX → certification ATEX/IECEx obligatoire ; consulter le dossier de zone classée avant toute sélection.

FAQ

Quelle est la différence entre un panel PC et un box PC industriel ?

Un panel PC intègre l'écran, l'unité de calcul et le boîtier dans un seul équipement compact. Un box PC (ou PC industriel châssis) est une unité de calcul sans écran, à connecter à un moniteur externe. Le panel PC simplifie l'installation et réduit le câblage, mais le box PC offre plus de flexibilité en permettant de choisir séparément l'écran et le calculateur.

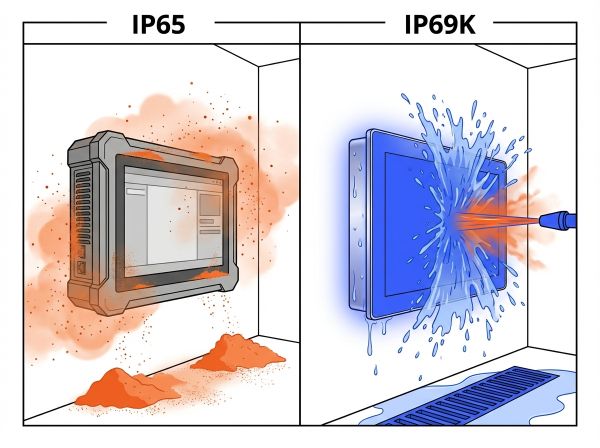

Quelle est la différence entre IP65 et IP69K ?

L'IP65 protège contre la poussière totalement et contre les jets d'eau orientés de toute direction. L'IP69K protège contre les lavages haute pression à courte distance (80–100 bar, débit de 14–16 l/min, jusqu'à 80 °C). Un équipement IP65 supporte un nettoyage au chiffon humide ou un jet d'eau léger, mais ne résiste pas à un lavage haute pression avec de l'eau chaude.

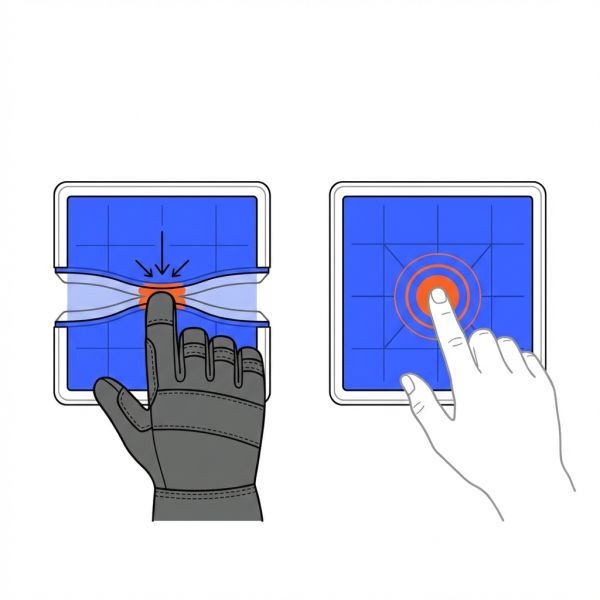

Faut-il un tactile résistif ou capacitif (PCAP) avec des gants ?

Le tactile résistif 5 fils fonctionne avec n'importe quel objet exercant une pression, y compris des gants épais. Le PCAP fonctionne à la chaleur de la peau et ne répond pas aux gants standards, sauf si un mode gants est activé par le fabricant. En environnement avec gants fins, le PCAP avec mode gants peut convenir ; avec des gants épais ou des gants de protection, le résistif reste plus fiable.

Quelle luminosité faut-il pour un panel PC installé en extérieur ?

En extérieur sous lumière naturelle indirecte (auvent, zone semi-couverte), 600 à 800 nits suffisent. En exposition directe au soleil, 1 000 à 1 200 nits sont nécessaires pour maintenir une lisibilité correcte. L'optical bonding (liaison optique) réduit les reflets et améliore la lisibilité même avec une luminosité moindre.

Quels ports utiliser pour dialoguer avec un automate ?

La plupart des automates de terrain communiquent en RS-232 ou RS-485 pour les liaisons point-à-point, ou en Ethernet (Modbus TCP, Profinet, EtherNet/IP selon le constructeur). Le panel PC doit embarquer ces ports nativement. Si le PLC ne dispose que d'un port RS-485 et le panel PC d'un seul port RS-232, un convertisseur RS-232/RS-485 est nécessaire.

Comment choisir entre Windows, Linux et Android sur un panel PC industriel ?

Windows est à retenir pour la compatibilité avec les logiciels SCADA et MES du marché. Linux convient aux applications embarquées stables, aux architectures edge (OPC UA, MQTT, Docker) et aux environnements où la sécurité logicielle est prioritaire. Android répond aux besoins d'interfaces web légères ou d'applications mobiles portées sur terminal fixe, avec un coût matériel souvent réduit.

Dans quels cas choisir une conception fanless ?

La conception fanless s'impose dans tous les environnements poussiéreux (bois, ciment, farine, métallurgie), dans les zones de lavage (suppression des entrées d'air), dans les applications embarquées exposées aux vibrations (le ventilateur est un composant mécanique fragile) et dans les environnements silencieux. Elle améliore aussi la fiabilité à long terme en supprimant la pièce d'usure la plus fréquente d'un PC.

Que vérifier avant d'installer un panel PC en zone ATEX ?

Il faut disposer du plan de zonage ATEX du site (zones 0/1/2 pour les gaz, zones 20/21/22 pour les poussières) établi par le responsable sécurité ou un bureau d'études spécialisé. Seuls des panel PC portant la certification ATEX correspondante (marquage Ex avec catégorie, groupe et température) peuvent être installés directement en zone. La documentation technique du fabricant doit inclure l'attestation d'examen CE de type délivrée par un organisme notifié.
