Choisir les dimensions d'un panel PC industriel

Quelle taille d'écran de panel PC choisir selon l'usage ?
Pourquoi les pouces des panels PC ne suffisent pas pour valider les dimensions ?
Quel montage choisir selon les dimensions du panel PC ?
Comment dimensionner la découpe panneau (cut-out) du panel PC ?
Quelle profondeur laisser derrière le panneau pour câbles et ventilation ?
FAQ

💡 L'essentiel à retenir :

Les tailles d'écran courantes pour un panel PC vont de 7 à 27 pouces : le bon choix dépend de l'usage IHM, de la distance de lecture et de la densité d'informations à afficher.
Le format (4:3, 5:4 ou 16:9) modifie la largeur et la hauteur hors-tout à diagonale égale : vérifier les dimensions réelles sur la fiche technique, pas seulement les pouces.
La découpe panneau (cut-out) ne correspond jamais à la diagonale en pouces ni aux dimensions hors-tout : chaque fabricant fournit un gabarit dédié avec les cotes et tolérances à respecter.
La profondeur disponible derrière le panneau conditionne l'intégration : elle doit absorber l'épaisseur du châssis, le dépassement des connecteurs et le rayon de courbure des câbles.
Le montage encastré avec façade IP65 (selon IEC 60529) et le montage VESA sur bras ou mural n'imposent pas les mêmes réservations mécaniques ni le même accès à la connectique.
Le choix entre aluminium et inox, entre IP65 façade et Full IP69K, entre tactile résistif et PCAP multitouch influence directement les dimensions, la masse et les contraintes de support.

Obtenez des devis pour un panel PC

Choisir un panel PC industriel ne se résume pas à retenir un nombre de pouces. Un panel PC de 15 pouces en 4:3 et un panel PC de 15 pouces en 16:9 n'occupent pas la même surface sur une porte d'armoire. La découpe à réaliser dans le panneau dépend d'une cote spécifique différente des dimensions hors-tout. La profondeur utile derrière la tôle conditionne le passage des câbles et l'accessibilité des connecteurs. Ignorer l'un de ces paramètres expose à un retour, un délai ou une intégration bloquée. Cet article passe en revue chaque variable dimensionnelle, du choix de la taille d'écran jusqu'à la validation finale avant commande.

Voir tous nos panels PC

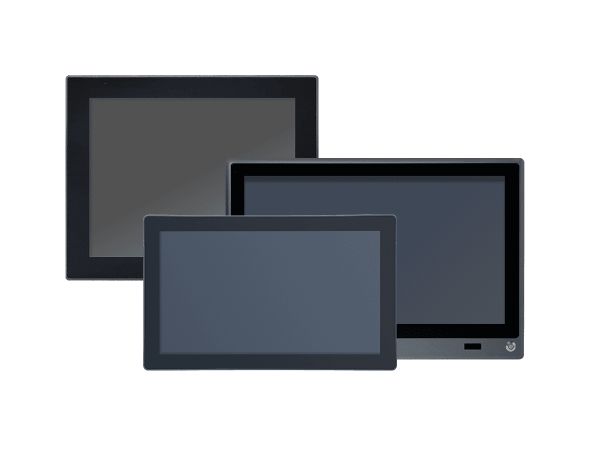

Quelle taille d'écran de panel PC choisir selon l'usage ?

Taille écran	Usages typiques	Distance de lecture approximative	Contraintes principales
Panel PC 7–10"	Commande locale, logistique, terminal compact	Courte (opérateur debout, proche)	Encombrement réduit, interface épurée
Panel PC 10–12"	IHM machine compacte, pupitre opérateur	Courte à moyenne	Format 4:3 ou 5:4 fréquent, écran robuste
Panel PC 15–17"	Pupitre ligne, supervision locale	Moyenne	Taille standard, large choix de montages
Panel PC 19–21"	Poste de ligne, SCADA atelier	Moyenne à éloignée	4:3 ou 16:9, densité d'info élevée
Panel PC 24–27"	Salle de contrôle, supervision centrale	Éloignée	16:9, résolution Full HD ou supérieure

Taille écran : Panel PC 7–10"
Usages typiques	Commande locale, logistique, terminal compact
Distance de lecture approximative	Courte (opérateur debout, proche)
Contraintes principales	Encombrement réduit, interface épurée

Taille écran : Panel PC 10–12"
Usages typiques	IHM machine compacte, pupitre opérateur
Distance de lecture approximative	Courte à moyenne
Contraintes principales	Format 4:3 ou 5:4 fréquent, écran robuste

Taille écran : Panel PC 15–17"
Usages typiques	Pupitre ligne, supervision locale
Distance de lecture approximative	Moyenne
Contraintes principales	Taille standard, large choix de montages

Taille écran : Panel PC 19–21"
Usages typiques	Poste de ligne, SCADA atelier
Distance de lecture approximative	Moyenne à éloignée
Contraintes principales	4:3 ou 16:9, densité d'info élevée

Taille écran : Panel PC 24–27"
Usages typiques	Salle de contrôle, supervision centrale
Distance de lecture approximative	Éloignée
Contraintes principales	16:9, résolution Full HD ou supérieure

Influence de la distance de lecture et la densité d'information sur la diagonale

Plus la distance entre l'œil de l'opérateur et l'écran augmente, plus les éléments affichés doivent être grands pour rester lisibles. Un pupitre consulté depuis 40 cm n'exige pas la même surface affichable qu'un écran de supervision lu depuis 1,5 mètre. La densité d'information amplifie cet effet : afficher plusieurs synoptiques simultanément sur un 12 pouces oblige à des éléments très petits, source d'erreurs de lecture. La règle empirique consiste à valider la lisibilité sur une maquette ou un écran de même taille avant de figer le choix.

Impact des gants et multitouch sur la taille utile

Le choix de la technologie tactile réduit ou agrandit la surface réellement exploitable. Un écran résistif répond à une pression de n'importe quel objet — gant, stylet, doigt — mais ne supporte pas le multitouch. Il convient aux environnements où l'opérateur porte des gants épais ou travaille avec les mains mouillées. Un écran PCAP capacitif multitouch offre une interaction plus fluide et supporte les gestes multi-doigts, mais nécessite un contact direct ou des gants fins compatibles. Dans les deux cas, des zones cliquables trop petites augmentent le risque d'erreur de sélection : prévoir des boutons suffisamment larges impose parfois de monter d'une taille d'écran.

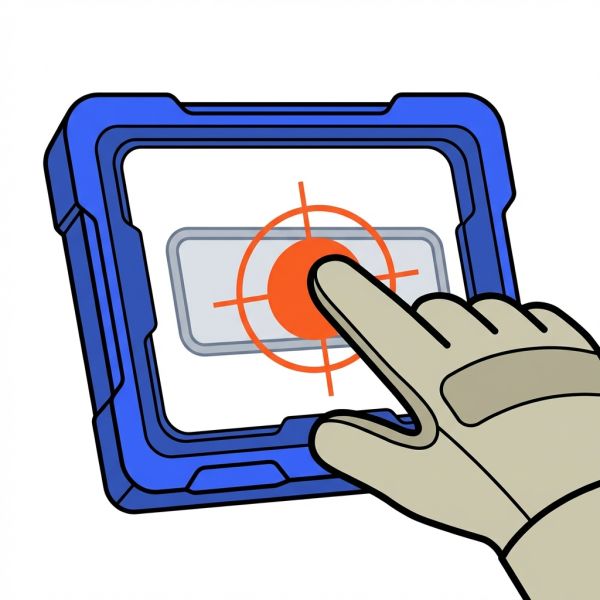

Gants et taille écran Panel PC industriel

Pourquoi les pouces des panels PC ne suffisent pas pour valider les dimensions ?

La diagonale en pouces mesure la dalle d'affichage, pas le boîtier. Entre la dalle et le gabarit de découpe, plusieurs dimensions s'ajoutent : le cadre (bezel), le joint, les brides de fixation et les connecteurs qui dépassent à l'arrière.

Influence de la ratio d'écran sur la largeur et hauteur à diagonale égale

À diagonale identique, un format 4:3 produit un écran plus carré, donc plus haut et moins large qu'un format 16:9. Un format 5:4 se situe entre les deux. Cette différence n'est pas anecdotique : une découpe prévue pour un 4:3 ne correspond pas à celle d'un 16:9 de même taille. Lors d'un remplacement d'IHM ancienne génération — souvent en 4:3 ou 5:4 — par un modèle récent en 16:9, la découpe existante doit être remesurée et potentiellement modifiée. Relever la largeur et la hauteur visibles ainsi que les dimensions hors-tout dans la fiche technique reste impératif avant toute décision.

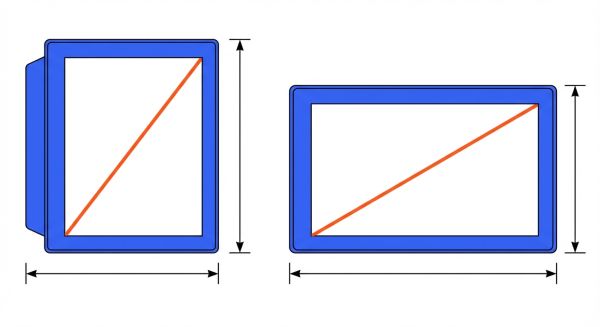

Dimensions Panel PC industriel 4:3 vs 16:9

Quelles dimensions mécaniques vérifier sur un panel PC ?

Avant de valider une commande, six cotes doivent être relevées sur la fiche technique du fabricant :

Dimensions hors-tout : longueur × hauteur × profondeur totale du châssis.
Épaisseur de la façade : zone de recouvrement autour de la dalle, qui cache le cadre de la découpe.
Cotes de cut-out : la découpe à réaliser dans le panneau, toujours différente des hors-tout.
Poids : détermine la charge sur le support ou le bras VESA.
Position et encombrement des connecteurs en façade arrière.
Rayon de courbure minimal conseillé pour les câbles, à estimer selon la profondeur disponible.

Quel montage choisir selon les dimensions du panel PC ?

Le montage conditionne l'étanchéité accessible, l'encombrement total et la facilité de maintenance. Deux familles s'imposent dans les applications industrielles : l'encastrement en panneau et la fixation VESA.

Montage encastré en panneau (façade étanche)

Le montage encastré place le Panel PC dans une ouverture réalisée dans une porte d'armoire ou un pupitre. La façade recouvre le bord de la découpe et assure l'étanchéité par compression d'un joint. Cette configuration permet d'atteindre une protection IP65 en façade, définie par la norme IEC 60529 : le premier chiffre « 6 » signifie une protection totale contre la poussière, le second « 5 » indique la résistance aux jets d'eau de toutes directions. La façade est étanche, mais l'arrière du boîtier — à l'intérieur de l'armoire — ne bénéficie pas nécessairement du même indice. Pour que ce joint soit efficace, le panneau doit présenter une planéité suffisante et une épaisseur compatible avec la plage admise par le fabricant. Un serrage irrégulier des brides ou une tôle voilée compromet l'étanchéité même sur un produit certifié IP65.

Montage VESA sur bras, potence ou mur

Le standard VESA définit les entraxes de fixation au dos du boîtier. Les configurations les plus fréquentes sont 75 × 75 mm et 100 × 100 mm, certains modèles de plus grande taille adoptant des entraxes 200 × 200 mm ou plus. Ce montage libère la face avant de toute contrainte d'encastrement, mais expose l'arrière du boîtier à l'environnement. Si la poussière ou les projections d'eau atteignent la zone arrière, il faut un produit Full IP plutôt qu'une simple protection IP65 façade. Le passage des câbles doit être anticipé : sur un bras articulé, les câbles suivent les mouvements et s'exposent à la fatigue mécanique. Les efforts de rotation ou d'inclinaison du bras s'appliquent au boîtier via les inserts VESA ; il convient de vérifier la charge maximale admissible en tenant compte du poids du Panel PC indiqué sur la fiche technique.

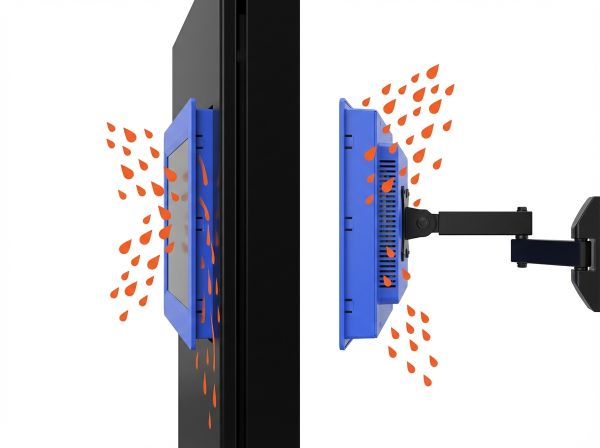

Montage Panel PC industriel encastré vs VESA

Comment dimensionner la découpe panneau (cut-out) du panel PC ?

La découpe est l'angle mort de nombreuses intégrations. Une erreur ici impose une nouvelle tôle ou une retouche en atelier.

Cotes de cut-out

Le gabarit constructeur est le seul document de référence pour la découpe. Il précise trois zones distinctes qu'il ne faut pas confondre :

La zone de cut-out : l'ouverture à réaliser dans la tôle, toujours inférieure aux dimensions hors-tout.
La zone hors-tout du boîtier : l'encombrement total incluant le cadre et les brides.
La zone de recouvrement de la façade : la surface que le cadre avant recouvre autour de la découpe, masquant le bord de la tôle.

Ce gabarit est à télécharger sur le site du fabricant ou à demander directement avant commande. Ne jamais déduire le cut-out des dimensions hors-tout par soustraction approximative.

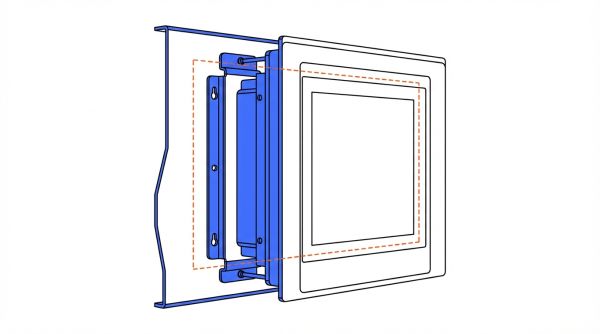

Schéma découpe cut-out d'un Panel PC industriel

Tolérances, marges et zones de réservation

La découpe doit respecter les tolérances indiquées dans le gabarit. Un jeu trop important entre la tôle et le boîtier nuit à la compression du joint et dégrade l'étanchéité. Un jeu insuffisant rend l'introduction impossible ou force les lèvres du joint. Autour du cut-out, il faut réserver :

La place pour les brides, équerres ou colliers de fixation selon le système retenu par le fabricant.
Une zone libre de tout obstacle sur le pourtour, pour permettre le serrage régulier et uniforme.
Un accès aux outils : clé, tournevis ou outil dédié selon le système de brides.

La planéité de la tôle influence directement la qualité du serrage. Une porte d'armoire en tôle fine peut se déformer sous la pression des brides : prévoir un renfort ou choisir un modèle adapté à l'épaisseur de panneau supportée.

Démontage et accès arrière

Une intégration correctement dimensionnée doit permettre un démontage sans démonter l'armoire entière. Deux scénarios existent selon la conception du Panel PC :

Démontage depuis l'avant : le boîtier se libère par dévissage ou desserrage des brides depuis la face avant, sans accès à l'arrière. Ce cas simplifie la maintenance en environnement encombré.
Démontage depuis l'arrière : les vis ou fixations sont accessibles côté intérieur de l'armoire. Il faut alors prévoir un dégagement suffisant pour les mains et les outils, ainsi que la possibilité de débrancher les câbles.

Dans les deux cas, le remplacement d'un SSD ou d'un câble interne nécessite un espace de manœuvre à l'arrière. Réserver ce dégagement dès la conception de l'armoire évite des interventions complexes en cours d'exploitation.

Quelle profondeur laisser derrière le panneau pour câbles et ventilation ?

La profondeur utile derrière la façade conditionne la faisabilité de l'intégration autant que la découpe elle-même.

Connectique et encombrement arrière

Chaque connecteur ajoute une profondeur au dépassement du boîtier. Un port USB standard en saillie droite occupe entre 20 et 40 mm de profondeur supplémentaire selon le type de fiche utilisée. Un connecteur HDMI ou DisplayPort droit s'avance davantage encore. Les ports série RS-232, RS-422 ou RS-485 avec leur connecteur SUB-D9 vissé représentent une profondeur non négligeable. Les prises Ethernet RJ45 avec leur câble blindé exigent un rayon de courbure minimal à respecter, sous peine d'endommager les conducteurs ou de dégrader les performances réseau.
Pour chaque port, deux solutions coexistent :

Les connecteurs droits : plus courants, moins coûteux, mais plus encombrants en profondeur.
Les connecteurs coudés (à 90°) : réduisent la profondeur nécessaire au prix d'une organisation câblage plus contraignante.

Dans une armoire électrique à faible profondeur, l'emploi de connecteurs coudés ou de câbles à sortie latérale s'impose souvent. Prévoir ce choix dès la commande évite un conflit mécanique lors de la fermeture de la porte.

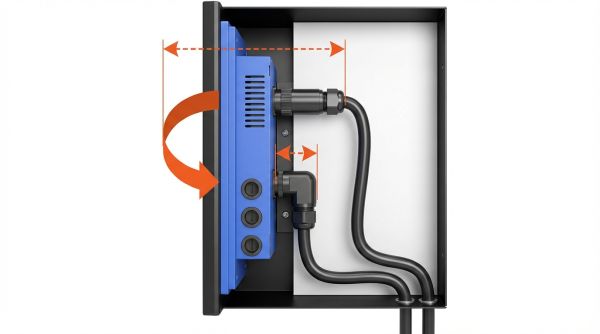

Profondeur connecteurs d'un Panel PC industriel

Fanless, circulation d'air et température

Un panel PC fanless dissipe sa chaleur par conduction à travers le châssis. Cette architecture supprime les filtres à remplacer et les pannes de ventilateur, mais impose de ne pas obstruer les surfaces dissipatives. Le fabricant indique généralement une distance minimale à respecter autour des faces dissipantes. Dans une armoire étanche ou dans un espace confiné, l'accumulation de chaleur peut faire dépasser la température maximale d'utilisation et provoquer une mise en sécurité ou une défaillance prématurée. Laisser une marge de ventilation conforme aux recommandations du fabricant n'est pas optionnel : c'est une condition de validité de la garantie et du bon fonctionnement à long terme.

FAQ

Que signifie concrètement « IP65 en façade » pour un montage encastré ?

La mention IP65 en façade indique que seule la face avant du boîtier atteint l'indice IP65 de la norme IEC 60529 : protection totale contre la poussière (indice 6) et résistance aux jets d'eau de toutes directions (indice 5). L'arrière du boîtier, à l'intérieur de l'armoire, ne bénéficie pas de cette protection. Pour un montage encastré dans une porte d'armoire propre, ce niveau est généralement suffisant. Pour un équipement directement exposé à l'eau ou à la poussière sur toutes ses faces, un produit Full IP ou IP66/IP69K est nécessaire.

Quelle est la différence entre la taille en pouces et le cut-out ?

La taille en pouces mesure la diagonale de la dalle d'affichage. Le cut-out désigne l'ouverture à réaliser dans le panneau pour encastrer le boîtier. Le cut-out est toujours inférieur aux dimensions hors-tout du châssis, car la façade recouvre le bord de la découpe pour assurer l'étanchéité. Ces trois valeurs — diagonale, hors-tout, cut-out — sont toutes différentes et figurent dans le gabarit fourni par le fabricant.

16:9 ou 4:3 pour remplacer une ancienne IHM ?

Une IHM ancienne génération est souvent en 4:3 ou 5:4. La découpe existante dans le panneau correspond à ces proportions. Passer à un modèle 16:9 de même diagonale produit un écran plus large et moins haut : la découpe doit être agrandie en largeur. L'inverse est vrai pour une migration 16:9 vers 4:3. La vérification du cut-out avec le gabarit du nouveau modèle est impérative avant de commander.

Quelle profondeur prévoir derrière une porte d'armoire ?

La profondeur nécessaire se calcule en additionnant : la profondeur hors-tout du boîtier, le dépassement des connecteurs câblés et une marge pour le rayon de courbure des câbles. Sur les armoires électriques standard, la profondeur intérieure disponible varie selon les modèles et les équipements déjà présents. La valeur exacte est à mesurer sur site et à comparer aux données de la fiche technique du Panel PC. Pour les connecteurs particulièrement encombrants (HDMI droit, SUB-D9 vissé), l'emploi de connecteurs coudés réduit significativement la profondeur consommée.

VESA : que vérifier avant d'acheter un bras ?

Il faut vérifier que les entraxes VESA du Panel PC correspondent à ceux du bras (75 × 75, 100 × 100, 200 × 200 mm selon les modèles), que la charge maximale admissible par le bras dépasse le poids du Panel PC indiqué en fiche technique, et que les inserts fileté du boîtier acceptent la vis de fixation du bras. Sur un bras articulé, le passage de câbles doit être prévu pour éviter les coudes trop prononcés lors des mouvements.

Résistif ou PCAP avec des gants de travail ?

Le tactile résistif répond à n'importe quelle pression, gants épais inclus, et dans des environnements humides ou souillés. Le tactile PCAP nécessite un contact conducteur : les gants fins compatibles capacitifs fonctionnent, mais les gants épais de manutention bloquent le signal. Si les opérateurs portent systématiquement des gants épais, le résistif est le choix adapté. Si l'usage implique des gestes multi-doigts sur une interface tactile moderne, le PCAP avec des gants capacitifs fins est plus adapté.

Quand l'IP69K devient-il nécessaire ?

L'IP69K s'impose lorsque le Panel PC est soumis à des lavages haute pression à jet chaud, typiquement dans les secteurs agroalimentaire, pharmaceutique et chimique où les procédures de nettoyage imposent des pressions élevées et des températures pouvant dépasser 60 à 80 °C. Un simple rinçage à faible pression ne justifie pas l'IP69K : l'IP65 ou l'IP66 suffisent dans ce cas. La décision doit s'appuyer sur le protocole de nettoyage réel du site, pas sur une hypothèse de précaution maximale.
