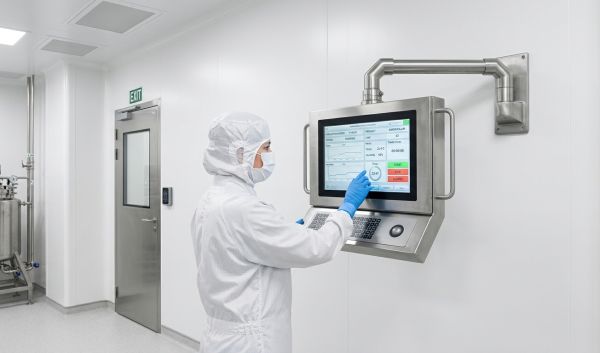

Panel PC inox pour salle propre pharmaceutique

Quand choisir un panel PC inox pour le nettoyage pharma ?
Quels environnements nécessitent un panel PC inox ?
Quelles spécifications pour un panel PC inox pharma ?
Comment valider un panel PC inox en qualification (DQ/IQ/OQ) ?
Quelles alternatives au panel PC inox en salle propre ?
FAQ

💡 L'essentiel à retenir :

Un panel PC inox devient nécessaire en salle propre pharmaceutique dès que la fréquence et l'agressivité des opérations de nettoyage dépassent la résistance des matériaux standard.
Un panel PC inox s'impose lorsque les protocoles de nettoyage imposent des désinfectants agressifs comme l'isopropanol (IPA), le peroxyde d'hydrogène (H₂O₂) ou les cycles de vapeur de peroxyde d'hydrogène (VHP), qui dégradent les boîtiers peints ou les plastiques non certifiés en quelques semaines.
Le boîtier en acier inoxydable 304 ou 316L, associé à une étanchéité IP65 minimum (IP69K en zone de lavage), garantit que l'eau sous pression et les solutions détergentes n'atteignent pas les composants internes.
Le choix d'un panel PC repose sur une analyse de risques documentée prenant en compte la classification de zone, les SOP de nettoyage en vigueur sur le site et la proximité du terminal avec le produit.
Les exigences URS doivent couvrir simultanément les aspects mécaniques (matériaux, finition, étanchéité), les aspects IT (gestion des comptes, journalisation, intégrité des données ALCOA+) et la documentation fournisseur (certificats matière, tests de compatibilité chimique).

Échangez avec un spécialiste des panel PC inox

Un panel PC inox ne s'impose pas dans toutes les salles propres pharmaceutiques, mais son usage devient requis ou fortement recommandé dès que les conditions d'environnement, de nettoyage et de proximité avec le produit dépassent les capacités des terminaux industriels standards. La décision repose sur une analyse de risques structurée qui croise la classification de la zone, les agents de nettoyage utilisés et les exigences documentaires GMP/BPF. Cet guide aide les responsables production, qualification et IT à identifier les signaux concrets qui justifient ce choix, à formuler des exigences auditables dans une URS, et à arbitrer face aux alternatives disponibles.

Trouvez votre panel PC pour pharmaceutique

Quand choisir un panel PC inox pour le nettoyage pharma ?

La nettoyabilité du matériel est l'un des premiers critères examinés lors d'un audit GMP portant sur les équipements de salle propre. Un panel PC présent dans une zone à nettoyage quotidien ou pluriquotidien doit résister mécaniquement et chimiquement à chaque protocole appliqué sur le site.

Les situations qui font basculer vers le panel PC inox sont les suivantes :

La désinfection s'effectue avec de l'isopropanol (IPA) à 70 % ou des solutions chlorées en essuyage ou en pulvérisation, et le boîtier actuel présente des traces de décoloration, de gonflement ou de micro-fissures après quelques mois d'utilisation.
Le nettoyage implique un rinçage ou un lavage à l'eau avec une pression supérieure à 30 bars (zones de lavage, CIP périphérique), ce qui exclut tout terminal dont l'étanchéité n'est pas certifiée IP69K ou équivalent NEMA 4X.
L'opérateur travaille avec des gants mouillés et doit actionner un écran tactile sans retirer ses gants, ce qui implique que la zone d'interface entre l'écran et le boîtier soit étanche et sans joint visible susceptible de retenir les liquides.
La procédure de bio-décontamination utilise des cycles de vapeur de peroxyde d'hydrogène (VHP) ou du H₂O₂ nébulisé, ce qui impose une compatibilité chimique vérifiée de l'ensemble des matériaux exposés (boîtier, joints, connecteurs).
La SOP de nettoyage prévoit une désinfection par mousse ou par vapeur étendue à l'ensemble des surfaces de la zone, sans exception de matériel.

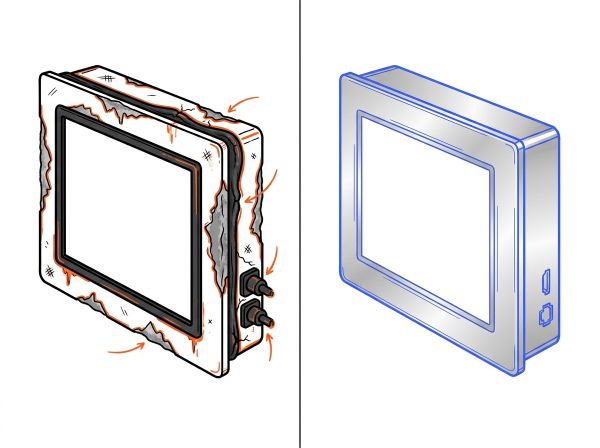

Signaux indiquant que le panel PC actuel atteint ses limites

Les dégradations visibles sur un terminal standard constituent des signaux d'alerte directement auditables. Un inspecteur GMP qui constate ces anomalies peut qualifier le matériel comme non-conforme au titre du contrôle de contamination. Les signaux les plus courants sont les suivants :

La peinture du boîtier présente des cloques, des écaillures ou des piqûres de corrosion, ce qui crée des micro-réservoirs où les micro-organismes peuvent se développer à l'abri des désinfectants.
Les joints de périphérie d'écran noircissent ou se décollent progressivement, rendant impossible un nettoyage efficace et compromettant l'étanchéité déclarée à la mise en service.
Les recoins autour des vis, boutons ou prises restent encrassés malgré les passages de nettoyage, ce qui traduit une conception non hygiénique incompatible avec les exigences GMP.
La maintenance corrective sur le boîtier devient récurrente en raison de l'ingress de liquides dans les connecteurs ou l'alimentation, signalant que le niveau d'étanchéité initial n'est plus maintenu.

Ces constats doivent être documentés dans le registre de maintenance et dans le système de gestion des déviations, car ils constituent des preuves d'escalade vers un changement de matériel.

Vous êtes fournisseur de panel pc industriel ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels environnements nécessitent un panel PC inox ?

Au-delà des agents chimiques, les conditions physiques de l'environnement conditionnent le choix du boîtier. En salle propre pharmaceutique, plusieurs zones cumulent des contraintes qui excèdent les spécifications des terminaux industriels peints ou plastiques.

Les zones de lavage exposent les équipements à des projections d'eau sous pression répétées, à une humidité relative proche de 100 % et à des variations thermiques liées à l'eau chaude utilisée pour le nettoyage des équipements de production.
Les zones de remplissage aseptique combinent une filtration d'air à haute efficacité (ISO 5 ou ISO 6), une désinfection régulière par VHP et une présence d'opérateurs en tenue stérile qui ne peuvent pas manipuler un matériel dont la surface ne se nettoie pas intégralement.
Les zones de pesée sous flux laminaire génèrent des poussières de principe actif ou d'excipient qui se déposent sur toutes les surfaces horizontales du terminal, y compris autour des visseries et dans les interstices du clavier si présent.
Les SAS de transfert subissent des cycles de désinfection répétés à chaque entrée/sortie, ce qui impose une résistance chimique permanente même pour les terminaux montés en paroi.

Le choix du mode de montage du panel PC (encastré flush, bras articulé, console murale) influence également la nettoyabilité : un montage encastré avec joint de continuité de paroi supprime les zones de rétention entre le terminal et la cloison, ce qui est souvent exigé dans les zones ISO 5 à ISO 7.

Cas des zones aseptiques ou proches du produit

En zone aseptique ou à haute propreté, le niveau d'exigence sur le design hygiénique du terminal est le plus élevé. La proximité avec le produit stérile implique que toute surface non nettoyable représente un risque de contamination croisée documenté dans l'analyse de risques de la zone. Les exigences concrètes dans ce contexte incluent une surface du boîtier sans angles vifs inférieurs à un rayon de 3 mm, une absence totale de vis ou boulons exposés côté opérateur, et un écran tactile à vitre pleine sans joint de périphérie accessible.

La finition de surface en inox brossé ou électropoli réduit la rugosité Ra et limite l'adhérence des particules et des micro-organismes. Ces critères doivent être explicitement requis dans l'URS et vérifiés lors de la DQ (Design Qualification) par inspection visuelle et revue de documentation fournisseur. La conformité finale dépend de l'analyse de risques réalisée par l'équipe qualification du site.

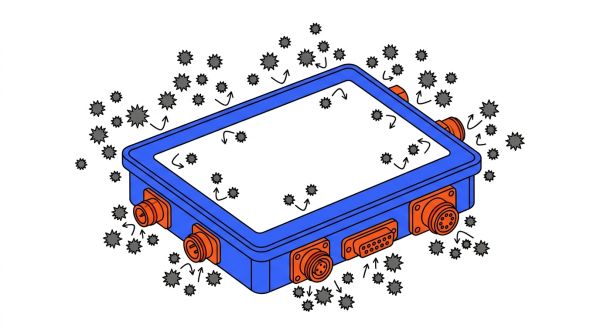

Présence de VHP ou de peroxyde d'hydrogène

Le VHP (Vapeur de Peroxyde d'Hydrogène) est l'un des agents de bio-décontamination les plus agressifs utilisés en salle propre pharmaceutique. Sa concentration typique en cycle de décontamination (entre 200 et 1 000 ppm selon le procédé) attaque les polymères non stabilisés, les joints en EPDM standard et les revêtements époxy ou polyuréthane.

Les effets sur les matériaux exposés comprennent un jaunissement ou une fragilisation des joints en polymère non compatible, une oxydation superficielle des finitions chromées ou galvanisées, et une dégradation des câbles et connecteurs dont la gaine n'est pas certifiée compatible VHP.

Le fournisseur du panel PC doit fournir des preuves de compatibilité chimique : tests d'exposition documentés, fiches matériaux avec références aux agents testés, ou retours d'expérience sur sites comparables. Ces preuves s'intègrent dans le dossier DQ et sont réexaminées lors de chaque requalification ou changement de protocole de nettoyage. Un matériel dont la compatibilité VHP n'est pas documentée ne devrait pas être installé dans une zone à cycles de bio-décontamination réguliers.

Quelles spécifications pour un panel PC inox pharma ?

La traduction des contraintes d'environnement en exigences mesurables est la condition nécessaire pour sécuriser l'achat et l'audit. Les caractéristiques techniques à exiger couvrent quatre domaines : matériaux, étanchéité, design hygiénique, et interfaces.

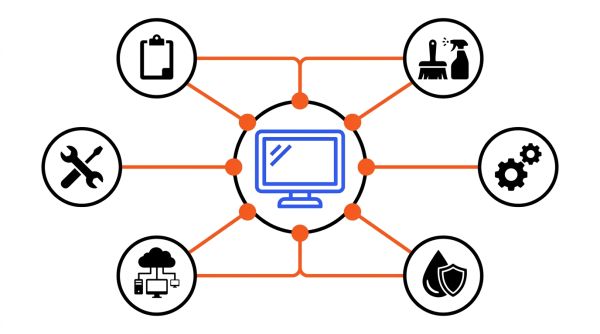

Exigences de nettoyabilité et finition dans une URS

Les formulations URS doivent être non ambiguës, vérifiables et adaptées aux SOP de nettoyage du site. Voici des exemples directement exploitables :

Matériaux : « Le boîtier et la face avant du terminal seront fabriqués en acier inoxydable AISI 316L. Tout matériau alternatif fera l'objet d'une justification documentée par le fournisseur avec preuve de résistance aux agents de nettoyage listés dans la SOP [référence]. »
Finition : « La finition de la face avant sera brossée ou électropolie avec une rugosité Ra ≤ 0,8 µm. Aucun angle vif inférieur à un rayon de 3 mm ne sera accepté en zones accessibles à l'opérateur. »
Zones de rétention : « La conception du terminal n'intégrera aucune cavité, crevasse, vis ou orifice non obturé exposés du côté opérateur. Toutes les interfaces entre le boîtier et les parois de montage seront comblées par un joint continu ou une pièce de raccord nettoyable. »
Résistance chimique : « Le terminal résistera, sans dégradation visible après 500 cycles, aux agents de nettoyage suivants : IPA 70 %, solution d'hypochlorite de sodium à 0,5 %, peroxyde d'hydrogène à 3 % appliqué par essuyage. La preuve sera apportée par test documenté ou certificat fournisseur. »

Etanchéité, connectique et passage des câbles

L'étanchéité au niveau du boîtier seul est insuffisante si les connecteurs, presse-étoupes et câbles d'alimentation ne bénéficient pas du même niveau de protection. Un terminal IP65 dont le câble réseau entre par un passe-câble non étanche perd toute garantie d'étanchéité au niveau système.

Les exigences à formuler couvrent les points suivants :

L'étanchéité au niveau système sera IP65 minimum pour les zones à nettoyage humide standard et IP69K pour les zones de lavage ou à nettoyage haute pression. Cette exigence s'applique au terminal en configuration installée, câbles connectés.
Les connecteurs seront équipés de capuchons étanches côté inutilisé et orientés vers le bas ou la paroi pour limiter la rétention de liquide à l'entrée. Les prises USB ou Ethernet accessibles côté opérateur seront protégées par des obturateurs en inox ou en polymère certifié compatible avec les agents de nettoyage.

Le montage flush (encastré avec continuité de paroi) sera privilégié en zone ISO 5 à ISO 7, avec joint de périphérie continu, compressible et compatible avec les agents de nettoyage du site, remplaçable sans dépose du terminal.

Comment valider un panel PC inox en qualification (DQ/IQ/OQ) ?

La justification d'un panel PC inox en contexte GMP repose sur une traçabilité complète entre les exigences de l'URS, les vérifications de la DQ, les contrôles de l'IQ et les tests de l'OQ.

La DQ (Design Qualification) vérifie que la conception du terminal répond aux exigences de l'URS : revue des plans et des fiches techniques, vérification des certificats matière (matériaux conformes AISI 316L), revue des tests d'étanchéité et de compatibilité chimique fournis par le fabricant.
L'IQ (Installation Qualification) confirme que le terminal est installé conformément aux spécifications : montage correct, joints posés, câblage étanche, configuration réseau et OS conforme au plan de durcissement.
L'OQ (Operational Qualification) valide le fonctionnement opérationnel : test d'étanchéité en condition réelle de nettoyage (ou simulation documentée), vérification du fonctionnement de l'écran tactile avec gants mouillés, test des fonctions applicatives.
L'analyse de risques qui sous-tend ces étapes doit documenter les risques de contamination (ingress de liquide, zones de rétention, corrosion), les risques de disponibilité (panne liée à l'humidité, défaillance électronique) et les risques d'intégrité des données (accès non autorisé, perte de traçabilité).

Exigences IT/OT pour l'acceptation en audit data integrity

L'intégrité des données (ALCOA+) appliquée à un terminal HMI en salle propre impose des contrôles IT documentables et auditables.

La gestion des comptes et des droits repose sur l'attribution nominative de chaque accès, l'interdiction des comptes génériques ou partagés, et la traçabilité des droits dans un registre maintenu à jour. Chaque utilisateur doit s'authentifier individuellement avant toute action enregistrée dans le système.
La journalisation et l'horodatage doivent être synchronisés sur une source de temps réseau fiable (NTP) et configurés pour conserver les logs pendant la durée définie par la politique de rétention du site. Les logs d'audit trail doivent être protégés contre toute modification non autorisée.
Le durcissement du système d'exploitation inclut la désactivation des ports USB non autorisés, la suppression des services inutiles, l'installation des correctifs de sécurité selon un plan de patch management validé. Ces éléments doivent figurer dans la configuration de référence (baseline) validée lors de l'IQ.
La sauvegarde et la restauration des configurations et des données doivent être testées périodiquement, avec conservation des preuves de test dans le dossier de qualification.

Quelles alternatives au panel PC inox en salle propre ?

Le panel PC inox n'est pas la seule réponse technique possible. L'arbitrage dépend des contraintes de zone, du budget et du niveau de qualification exigé.

Alternative	Avantages	Limites en contexte pharma
Panel PC standard peint	Coût d'achat réduit, large disponibilité	Peinture dégradée par IPA/VHP, corrosion rapide, recoins non nettoyables, non maintenable en zone humide
PC en boîtier inox séparé	Flexibilité de configuration interne	Boîtier encombrant, recoins entre boîtier et support, câblage externe difficile à étancher, maintenance plus lourde
Tablette durcie	Mobilité opérateur, déploiement rapide	Gestion de batterie problématique en zone contrôlée, dock de recharge à nettoyer, validation logicielle plus complexe
Client léger/terminal distant	Moins de composants en zone, mises à jour centralisées	Dépendance totale au réseau, disponibilité conditionnée à l'infrastructure, interfaces physiques limitées

Le panel PC inox intégré présente l'avantage de concentrer en un seul équipement l'ensemble des certifications nécessaires (étanchéité, matériaux, compatibilité chimique), ce qui simplifie le dossier de qualification et réduit le nombre de fournisseurs à auditer.

FAQ

L'inox 304 et l'inox 316L sont-ils interchangeables en salle propre pharma ?

Les deux grades résistent bien à la corrosion générale, mais l'acier inoxydable 316L contient du molybdène (entre 2 et 3 %), ce qui lui confère une résistance supérieure à la corrosion par piqûres en présence de chlorures. En zone exposée à des solutions chlorées ou au NaCl, le 316L est préféré. En zone à nettoyage uniquement à l'IPA ou à l'eau déionisée, le 304 peut être suffisant. La justification du choix doit figurer dans la DQ.

Quelle indice de protection IP faut-il cibler pour un panel PC en zone de lavage ?

En zone de lavage ou exposée à des jets haute pression, l'IP69K est le niveau à viser, car il couvre les jets d'eau chaud sous haute pression (80 bars, 80 °C, à 0,1 m). L'IP65 couvre les jets d'eau directionnels à basse pression et convient aux zones à nettoyage par essuyage ou pulvérisation modérée. Le choix doit être aligné avec la SOP de nettoyage réelle du site.

Un panel PC certifié IP65 suffit-il pour une zone avec cycles VHP ?

Non nécessairement. L'indice IP mesure la protection contre les liquides, pas la résistance chimique. Un boîtier IP65 dont les joints ou le revêtement ne sont pas compatibles VHP se dégradera lors des cycles de bio-décontamination. La compatibilité VHP doit être documentée séparément par le fournisseur, avec des données de test spécifiques à la concentration et à la durée des cycles utilisés sur le site.

La qualification d'un panel PC inox est-elle différente de celle d'un PC industriel standard ?

La logique DQ/IQ/OQ reste la même, mais le périmètre de la DQ est élargi aux preuves de nettoyabilité (certificats matériaux, tests d'étanchéité, compatibilité chimique) qui ne sont pas exigées pour un PC de bureau. L'IQ doit vérifier l'étanchéité en configuration installée et le durcissement OS. L'OQ doit inclure des tests en conditions de nettoyage réelles ou simulées.

Comment vérifier qu'un fournisseur a bien testé la compatibilité avec les désinfectants du site ?

Il faut demander des rapports de test précisant les agents, les concentrations, les durées et les températures d'exposition, ainsi que les résultats observés (aspect visuel, mesure de rugosité avant/après, test d'étanchéité après exposition). Un simple tableau de compatibilité générique sans données de test ne constitue pas une preuve auditable. Le fournisseur doit également indiquer les limites d'exposition au-delà desquelles la garantie ne s'applique plus.

Peut-on installer un panel PC inox sans qualification si la zone est de classe ISO 8 ?

La classification de zone ne détermine pas à elle seule la nécessité d'une qualification formelle. Les bonnes pratiques GMP exigent une qualification de tout équipement susceptible d'impacter la qualité du produit ou l'intégrité des données. Un terminal HMI utilisé pour enregistrer des paramètres de production ou piloter un équipement critique entre dans ce périmètre, quelle que soit la classe ISO. L'étendue de la qualification peut être proportionnée au risque, mais elle ne peut pas être supprimée sans justification documentée.
