Checklist panel PC cosmétique : 5 points à vérifier

☐ Identifier les cas d'usage de la checklist panel PC cosmétique
☐ Sécuriser l'intervention sur le panel PC
☐ Renseigner les informations de traçabilité
☐ Préparer les EPI et le matériel de contrôle
☐ Vérifier la façade et les interfaces du panel PC
☐ Contrôler le nettoyage du panel PC cosmétique
☐ Gérer l'utilisation des gants sans risque de contamination
☐ Vérifier la fixation et l'étanchéité du panel PC
☐ Vérifier la connectique et le câblage du panel PC
☐ Valider le panel PC avec les tests de mise en service
☐ Identifier les zones anomalies et actions correctives
FAQ

💡 Ce qu'il faut retenir :

Avant toute mise en service d'un panel PC industriel en zone cosmétique, cinq axes de contrôle sont obligatoires : intégrité de la façade, nettoyage validé sans infiltration, port des gants adaptés, fixation mécanique serrée et connectique verrouillée.
La consignation électrique et la protection antistatique (ESD) précèdent toute intervention. Le nettoyage s'effectue avec un chiffon non pelucheux et un produit validé en interne (alcool isopropylique si autorisé).
Les zones à risque d'infiltration (connecteurs, évents, presse-étoupes) ne font jamais l'objet d'un nettoyage humide direct.
Le document se remplit en intégralité avant validation QA ; tout point NOK déclenche une action corrective traçable.

Demandez un devis pour votre panel PC cosmétique

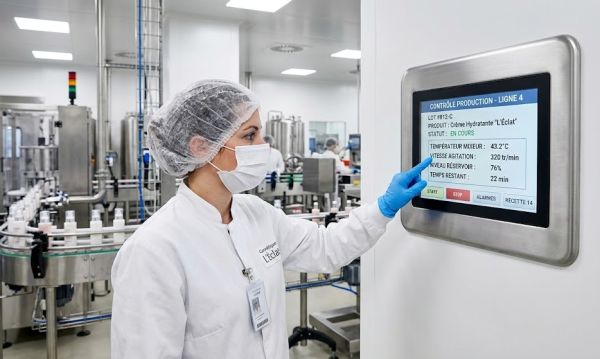

En atelier cosmétique, un panel PC industriel (pupitre, boîtier PC, HMI) représente un point de contrôle critique : il est exposé aux produits de nettoyage, aux projections, aux vibrations des lignes et aux manipulations répétées. Un défaut de façade, une infiltration lors du lavage ou un connecteur mal verrouillé suffisent à interrompre la production ou à créer un risque de contamination croisée. Cette checklist couvre les 5 axes de contrôle à valider avant mise en service d'un panel PC, après maintenance ou après arrêt prolongé.

Trouvez votre panel PC pour cosmétique

☐ Identifier les cas d'usage de la checklist panel PC cosmétique

Cette checklist de panel PC s'adresse à l'opérateur de ligne, au technicien de maintenance et au responsable QA en environnement cosmétique (salle blanche, zone propre ou zone standard avec exigence d'hygiène). Elle s'applique dans quatre situations précises :

Réception d'un nouvel équipement avant première mise en service.
Démarrage de ligne après arrêt de fin de semaine ou arrêt prolongé (supérieur à 48 heures).
Remise en service après intervention de maintenance corrective ou préventive.
Contrôle périodique planifié défini par le système qualité interne.

Hors de ces cas, le document n'est pas requis. Toute utilisation hors périmètre doit faire l'objet d'une consigne spécifique validée par le responsable QA.

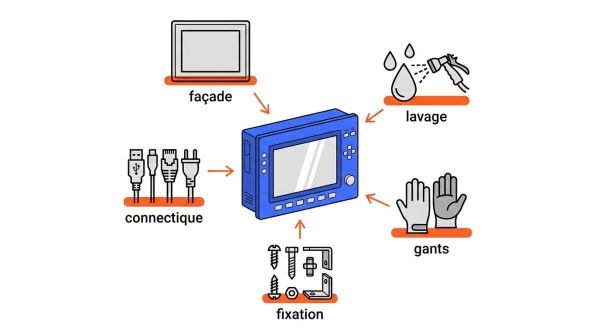

Les 5 axes de contrôle du panel PC cosmétique.

☐ Sécuriser l'intervention sur le panel PC

Aucune vérification physique du panel PC ne débute sans consignation complète de l'équipement. Cette étape protège l'opérateur et évite les dommages sur les composants électroniques sensibles.

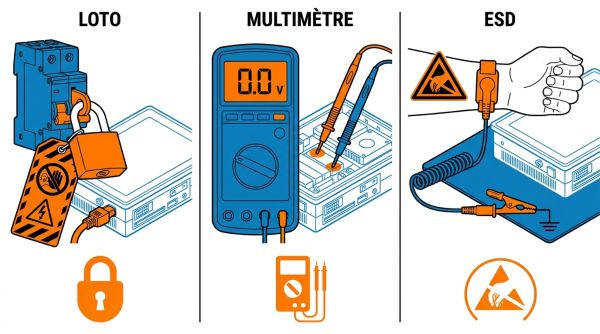

Mise en sécurité LOTO et ESD du panel PC.

Prérequis sécurité à vérifier avant de commencer :

Consignation électrique effectuée selon la procédure interne (LOTO ou équivalent).
Absence de tension vérifiée au multimètre sur les bornes d'alimentation accessibles.
Bracelet antistatique (ESD) porté ou tapis ESD en place si intervention sur connectique ou composants internes.
Zone de travail dégagée, éclairage suffisant, accès au panneau arrière sécurisé.

À ne pas faire :
Ne jamais nettoyer un panel PC sous tension. Ne jamais manipuler les connecteurs internes sans protection ESD. Ne jamais retirer un presse-étoupe sans avoir coupé l'alimentation et vérifié l'absence de tension.

☐ Renseigner les informations de traçabilité

Remplir l'en-tête avant d'entamer la checklist. Toute case vide invalide le document.

Champ	Valeur
Date	À compléter
Ligne / Zone	À compléter
Numéro équipement	À compléter
Opérateur	Nom + signature
Validation QA	Nom + signature
Version procédure interne	À compléter
Statut global	OK / NOK

Le statut global passe à NOK dès qu'un point de la checklist n'est pas validé. La remise en service est suspendue jusqu'à résolution et re-validation QA.

☐ Préparer les EPI et le matériel de contrôle

Rassembler le matériel avant de débuter. Toute substitution de produit ou d'EPI doit être validée par le responsable qualité.

EPI obligatoires :

Gants nitrile non poudrés (ou gants définis par la procédure interne de la zone).
Lunettes de protection si utilisation de solvants.
Blouse ou tenue de zone propre conforme au niveau d'hygiène requis.
Bracelet ou tapis antistatique ESD pour la partie connectique.

Matériel nécessaire :

Chiffons non pelucheux (type lingette industrielle non tissée).
Produit de nettoyage validé en interne (alcool isopropylique à 70 % minimum si autorisé, ou produit désinfectant compatible référencé dans la procédure interne).
Multimètre pour test de continuité terre et test alimentation.
Tournevis adapté à la visserie en place (cruciforme, plat ou Torx selon équipement).
Étiquettes de repérage câbles si remplacement ou intervention sur connectique.
Spray air sec ou soufflette pour dépoussiérage zones non accessibles au chiffon.

☐ Vérifier la façade et les interfaces du panel PC

La façade concentre les risques de contamination et de défaillance visibles. Ce contrôle se réalise œil nu et par contact, panneau accessible et éclairage suffisant.

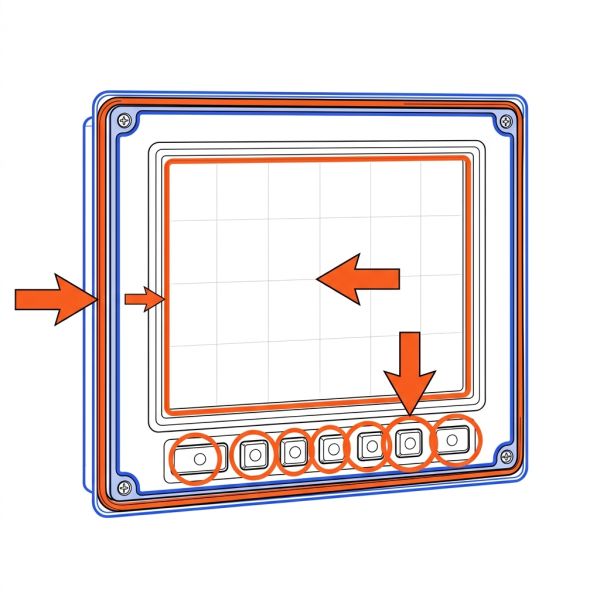

Contrôle visuel de la façade du panel PC.

Intégrité physique de la façade :

Absence de fissures, éclats ou déformations sur la façade (inox, plastique ou vitrage).
Absence de rayures profondes susceptibles de piéger des résidus ou des micro-organismes.
Absence de corrosion, rouille ou oxydation visible sur les éléments métalliques.
Joints périmètriques en place, non décollés, non fissurés, sans jours visibles.

Écran, clavier, boutons et voyants :

Écran tactile intact, sans fissure ni bulle sous la vitre.
Réponse tactile vérifiée sur l'ensemble de la surface (bords inclus).
Boutons et touches à retour haptique ou mécanique : aucun blocage, aucun enfoncement permanent.
Voyants LED : fonctionnement vérifié par séquence de démarrage (vert, orange, rouge selon configuration interne).

Étiquetage et marquage :

Plaque signalétique lisible, fixée, non effacée.
Étiquettes de repérage zones/boutons présentes et lisibles.
Marquage de sécurité (tension, avertissements) visible et intact.

Critères d'acceptation/rejet — façade :
Accepter si façade intègre, joints en place, écran sans fissure, étiquetage complet et lisible. Rejeter si fissure ou décollement de joint, si un voyant ne répond pas, si la plaque signalétique est absente ou illisible.

☐ Contrôler le nettoyage du panel PC cosmétique

Le nettoyage d'un panel PC en zone cosmétique suit une méthode stricte pour éviter toute infiltration et toute contamination chimique résiduelle.

Étapes de nettoyage :

S'assurer que la consignation est active et que l'équipement est hors tension.
Retirer les résidus solides visibles avec un chiffon sec non pelucheux, sans appuyer sur les zones de joints.
Imbiber légèrement (jamais imbibé en excès) un second chiffon non pelucheux avec le produit validé interne.
Essuyer la façade par mouvements linéaires du haut vers le bas, sans frotter les joints ni les bords de l'écran.
Sécher immédiatement avec un troisième chiffon sec non pelucheux.
Contrôler visuellement l'absence de résidu de produit ou de trace d'humidité.
Laisser sécher à l'air ambiant au minimum 5 minutes avant remise sous tension.

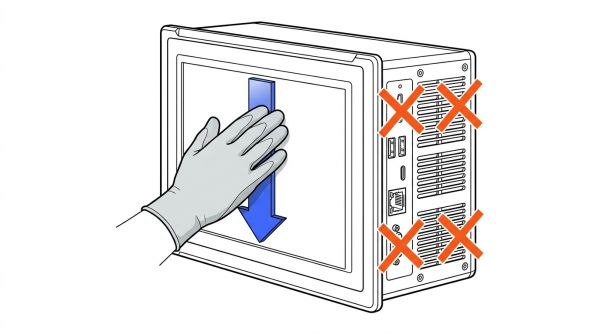

Zones interdites de nettoyage humide :

Connecteurs ouverts (USB, RJ45, COM, alimentation) non protégés par capuchon.
Évents et grilles de ventilation.
Presse-étoupes et entrées de câbles.
Interstices de visserie non étanches.

Points de contrôle post-nettoyage :

Aucune trace d'humidité résiduelle sur la façade et les joints.
Aucun produit de nettoyage dans les connecteurs ou les évents.
Joints non déformés après essuyage.
Délai de séchage respecté avant remise sous tension.

☐ Gérer l'utilisation des gants sans risque de contamination

Le port des gants protège à la fois l'opérateur et l'équipement. En zone cosmétique, la gestion des gants obéit à une logique de non-contamination croisée.

Avant intervention :

Gants nitrile non poudrés (ou gants définis par la procédure de zone) enfilés proprement, sans déchirure visible.
Mains lavées avant d'enfiler les gants si passage depuis une zone contaminée.

Pendant l'intervention :

Changer de gants entre la phase de nettoyage (produits chimiques) et la phase de manipulation connectique (risque ESD et contamination).
Ne pas toucher l'écran tactile avec des gants souillés ou humides (risque de traces persistantes et de faux contacts tactiles).
Ne pas poser les gants usagés sur la surface propre du panel.

Après intervention :

Gants usagés éliminés dans le conteneur adapté à la zone (déchets chimiques ou déchets communs selon le produit utilisé).
Ne pas réutiliser des gants ayant servi au nettoyage pour la manipulation des câbles ou connecteurs.

☐ Vérifier la fixation et l'étanchéité du panel PC

Un panel PC mal fixé génère des vibrations, des infiltrations et des ruptures de continuité électrique. Ce contrôle se réalise avec l'outillage approprié.

Fixation et support :

Support mural, bras ou baie : alignement vérifié, absence de jeu ou de déformation.
Visserie complète : aucune vis manquante, aucune vis desserrée.
Couple de serrage respecté selon les préconisations du fournisseur ou de la procédure interne (ne pas sur-serrer sur façade inox ou plastique).
Absence de contrainte mécanique directe sur la façade (câbles en tension, support mal positionné).
Dispositif anti-vibration en place si prévu (rondelles, plots amortisseurs).

Étanchéité et indice de protection (IP) :

Niveau de protection IP de l'équipement vérifié par rapport aux exigences de la zone (IP65 minimum pour les zones avec projections, IP69K pour les zones haute pression).
Joints de façade en contact continu sur toute la périphérie, sans compression excessive ni jours.
Capuchons de protection en place sur tous les connecteurs non utilisés.
Presse-étoupes serrés et adaptés au diamètre des câbles en place.

Mise à la terre et liaison équipotentielle :

Conducteur de terre raccordé et serré sur la borne dédiée.
Continuité de la liaison équipotentielle vérifiée au multimètre entre le boîtier et le point de masse de référence (résistance inférieure à 1 Ω selon bonnes pratiques).
Absence de corrosion sur les points de mise à la terre.

☐ Vérifier la connectique et le câblage du panel PC

La connectique représente le point de défaillance le plus fréquent après une intervention. Chaque connexion se contrôle visuellement puis par test fonctionnel.

Alimentation :

Connecteur d'alimentation verrouillé, broche propre, aucun brûlure ni noircissement visible.
Section de câble adaptée à la puissance de l'équipement selon la fiche technique.

Réseau (Ethernet / Industrial Ethernet) :

Connecteur RJ45 ou M12 clipsé et verrouillé.
Absence de courbure excessive du câble réseau au niveau du connecteur (rayon de courbure supérieur à 4 fois le diamètre du câble).
Câble réseau repéré par étiquette ou manchon de couleur conforme au plan de câblage interne.

I/O et bus de terrain :

Connecteurs I/O enfichés jusqu'en butée et verrouillés (clip ou vis de blocage).
Absence de broche tordue, manquante ou en court-circuit visible.
Séparation physique des câbles de puissance et des câbles de communication si prescrit par le plan interne.

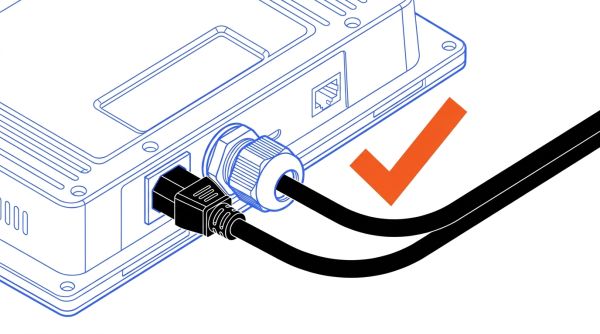

Presse-étoupes et cheminement :

Presse-étoupes adaptés au diamètre de chaque câble (ni trop lâches ni trop serrés).
Câbles sans courbure à angle aigu ni point de pincement.
Câbles fixés par colliers ou chemins de câbles, sans traction mécanique sur les connecteurs.
Aucun câble en contact direct avec une arête vive ou une surface chauffante.

Critères de rejet — connectique :
Rejeter si un connecteur présente des broches tordues, noircies ou manquantes. Rejeter si un câble est soumis à traction directe sur son connecteur. Rejeter si un presse-étoupe est absent ou incompatible avec le diamètre du câble en place.

☐ Valider le panel PC avec les tests de mise en service

Ces tests se réalisent après validation de l'ensemble des points précédents, avant remise sous tension définitive de la ligne.

Test	Action	Résultat attendu
Continuité terre	Multimètre entre boîtier et masse de référence	Résistance inférieure à 1 Ω
Alimentation	Vérification tension secteur ou 24 V DC selon équipement	Tension conforme à la fiche technique
Démarrage système	Mise sous tension et observation du boot	Séquence de démarrage sans alarme
Voyants et boutons	Activation de chaque voyant et bouton via interface	Réponse conforme à la configuration attendue
Test réseau	Ping ou vérification de liaison sur interface réseau	Lien établi, pas de perte de paquet
Écran tactile	Balayage de la surface en 9 points	Réponse sur l'ensemble de la surface

Si un test revient NOK : arrêter la procédure, isoler l'équipement, renseigner la zone anomalies et alerter le responsable maintenance ou QA avant toute remise en service.

☐ Identifier les zones anomalies et actions correctives

Renseigner cette section pour chaque point NOK identifié pendant la checklist. Le document n'est validé QA qu'après clôture de toutes les anomalies ouvertes.

Champ	Valeur
Numéro anomalie	À compléter
Section concernée	À compléter
Description de l'anomalie	À compléter
Niveau de gravité	Mineur / Majeur / Bloquant
Action corrective réalisée	À compléter
Responsable de l'action	À compléter
Date de correction	À compléter
Résultat du recontrôle	OK / NOK
Signature QA	À compléter

Une anomalie classée Bloquant interdit toute remise en service jusqu'à correction et re-validation par le responsable QA. Une anomalie Majeure nécessite une action corrective avant la prochaine production. Une anomalie Mineure fait l'objet d'une action planifiée dans les délais définis par le système qualité interne.

FAQ

Quel alcool utiliser pour nettoyer un panel PC industriel ?

L'alcool isopropylique à une concentration comprise entre 70 % et 99 % est couramment utilisé pour le nettoyage des surfaces électroniques industrielles. En environnement cosmétique, son utilisation reste soumise à validation interne : il doit figurer dans la liste des produits approuvés par le responsable qualité. Ne pas substituer par un autre solvant sans validation préalable.

Comment nettoyer un écran tactile sans l'endommager ?

L'écran tactile se nettoie avec un chiffon non pelucheux légèrement humidifié avec le produit validé en interne. Éviter tout produit abrasif, tout spray projeté directement sur la surface et tout ustensile dur. Essuyer par mouvements linéaires sans pression excessive sur les bords, zones les plus sensibles à l'infiltration.

Quelle différence entre IP65 et IP69K pour un panel PC en cosmétique ?

Un indice IP65 protège contre les jets d'eau basse pression depuis toutes les directions. Un indice IP69K protège contre les jets haute pression et haute température, utilisés dans les nettoyages intensifs par exemple au karcher industriel. En zone cosmétique avec nettoyage vapeur ou haute pression, seul un équipement IP69K garantit l'étanchéité lors du lavage de ligne. Vérifier l'indice IP de chaque panel PC avant d'autoriser une méthode de nettoyage.

Qu'est-ce que l'ESD et pourquoi est-ce important pour un panel PC ?

L'électricité statique (ESD) peut endommager les composants électroniques internes lors de toute manipulation de connecteurs ou d'éléments internes. En atelier cosmétique, les matières plastiques, les tenues synthétiques et les chaussures isolantes augmentent le risque. Le port d'un bracelet antistatique relié à la terre ou l'utilisation d'un tapis ESD suffit à éliminer ce risque lors des interventions sur la connectique.

Que faire si de l'humidité s'infiltre dans un connecteur après nettoyage ?

Arrêter immédiatement la procédure de mise en service. Sécher la zone concernée avec un chiffon sec non pelucheux ou un spray air sec. Laisser l'équipement hors tension dans un endroit ventilé pendant au minimum 30 minutes. Contrôler visuellement l'absence de résidu d'humidité avant tout essai de remise sous tension. Renseigner l'anomalie dans la zone dédiée et alerter le responsable qualité.

Quelle est la fréquence de nettoyage recommandée pour un panel PC en production cosmétique ?

La fréquence se détermine par la procédure interne du site en fonction du niveau de risque de la zone, de la fréquence des projections et des exigences réglementaires applicables. En pratique, un nettoyage en début de poste ou en fin de production constitue une base couramment appliquée. Le plan de nettoyage-désinfection du site prime sur toute autre recommandation générique.
