Temps de lecture estimé : 11min
💡 L'essentiel à retenir :

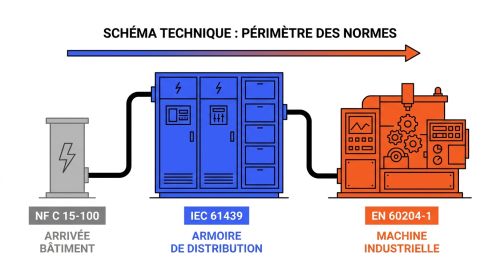

- La norme à appliquer dépend avant tout de la nature de l'armoire électrique industrielle.
- Un tableau BT d'installation (TGBT, tableau divisionnaire) relève de la série IEC/EN 61439.
- Une armoire de commande intégrée à une machine relève de la EN 60204-1 (et de la Directive Machines).
- La NF C 15-100 encadre l'installation BT côté raccordement, protections, mise à la terre et cheminements, sans régir l'intérieur d'un tableau industriel. Sa version 2024, structurée en 21 normes distinctes (série NF C 15-100-X), est applicable de façon obligatoire depuis le 1er septembre 2025 (l'ancienne édition est caduque au 31 août 2025).
- La conformité CE résulte de la combinaison : conception correcte + câblage conforme + essais documentés + dossier technique complet.
Devis pour une armoire électrique industrielle

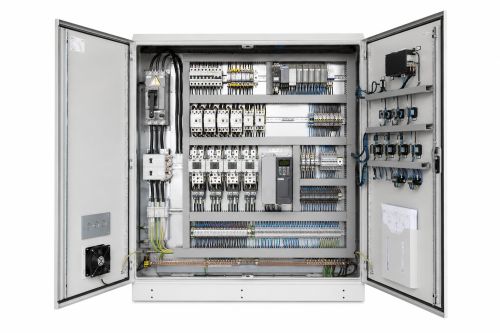

Dans le secteur industriel, la performance et la sécurité des installations reposent largement sur le respect des normes de câblage d’une armoire électrique industrielle. Une organisation rigoureuse des conducteurs, un repérage précis des circuits et une protection adaptée des équipements sont indispensables pour limiter les risques de panne ou d’accident. Ces exigences techniques garantissent également la conformité des installations aux réglementations en vigueur et facilitent les opérations de maintenance. Pour assurer la fiabilité d’un système électrique industriel, il est important de comprendre les règles et bonnes pratiques qui encadrent le câblage des armoires électriques.

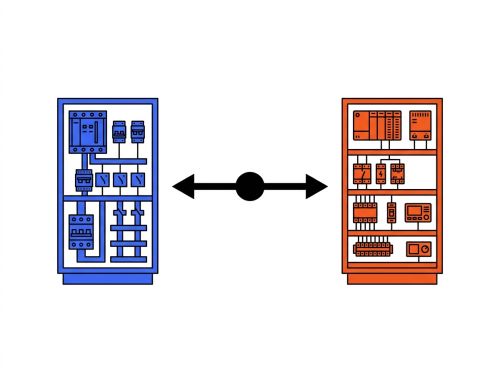

Comment déterminer si une armoire électrique industrielle relève d'un tableau BT ou d'une machine ?
La confusion entre ces deux catégories génère des erreurs dans le choix des normes, dans la documentation CE et dans les essais à réaliser. Un tableau BT d'installation distribue et protège l'énergie électrique au sein d'un bâtiment ou d'un site industriel. Une armoire de commande de machine pilote les actionneurs, capteurs et fonctions de sécurité d'un équipement de production.
Trois critères permettent de qualifier le produit rapidement.
- Une fonction machine est-elle mise en œuvre ? Si l'armoire électrique pilote des actionneurs, gère des automatismes ou assure des fonctions de sécurité liées à un équipement de production, elle relève de la machine.
- L'armoire est-elle livrée comme tableau BT autonome pour une installation fixe (protection de départs, distribution d'énergie, sans piloter de processus) ? Dans ce cas, l'IEC/EN 61439 s'applique.
- L'armoire est-elle intégrée, câblée et destinée à être livrée avec une machine dont un constructeur assume la responsabilité de mise sur le marché ? Si oui, la EN 60204-1 et la Directive Machines s'imposent. Ces trois critères orientent vers le bon référentiel sans ambiguïté.
Quelles obligations de conformité et de marquage CE encadrent l'armoire électrique industrielle ?
Les directives européennes conditionnent directement la conception, la documentation et les essais à réaliser sur les armoires électriques industrielles. Elles ne remplacent pas les normes techniques, mais en déterminent l'applicabilité.
Cadres d'application des textes : basse Tension, CEM, Machines
La Directive Basse Tension 2014/35/UE concerne les matériels électriques mis sur le marché dans l'UE. Elle s'appuie sur les normes harmonisées (dont la série IEC/EN 61439 pour les ensembles d'appareillage) pour présumer la conformité. Le tableau BT livré en tant que produit y est soumis.
La Directive CEM 2014/30/UE impose de maîtriser les émissions électromagnétiques et la tenue aux perturbations. Elle impacte directement le câblage interne de l'armoire électrique industrielle :
- séparation puissance/commande
- blindages raccordés à 360°
- cheminements distincts
- presse-étoupes EMC dès lors que des variateurs ou des automates sont présents.
La Directive Machines 2006/42/CE s'applique à toute armoire de commande intégrée à une machine. Elle exige une analyse de risques (EN ISO 12100), la constitution d'un Dossier Technique de Construction conservé 10 ans, la rédaction d'une notice d'instructions et l'établissement d'une Déclaration UE de conformité.
Le Règlement (UE) 2023/1230, qui succédera à la Directive Machines (entrée en application prévue en janvier 2027), ajoute des exigences en matière de cybersécurité pour les machines connectées et de logiciels de sécurité. Le marquage CE n'est apposé qu'à l'issue de la vérification complète de ces obligations.
IEC/EN 61439 : quelles exigences clés pour un tableau BT câblé en atelier ?
La série IEC/EN 61439 encadre la conception, la fabrication et la vérification des ensembles d'appareillage de commutation et de commande basse tension. La partie 1 fixe les règles générales, la partie 2 couvre les ensembles de puissance (TGBT et tableaux divisionnaires). Elle traite notamment : le calcul thermique et la justification des échauffements, les distances d'isolement, les tenues aux courts-circuits (Icw, Icu), le choix de l'enveloppe (IP, IK), les matériaux, et la coordination des protections.
Vérifications de conception et vérifications individuelles de l'armoire électrique industrielle
La norme distingue deux niveaux de vérification.
Les vérifications de conception des armoires électriques industrielles établissent que le tableau répond aux exigences techniques : elles sont réalisées par calculs (avec déclassement de 20 % admis pour les tableaux d'intensité inférieure à 1 600 A), par comparaison avec un tableau de référence déjà vérifié, ou par essais physiques.
Les vérifications de routine (individuelles) portent sur chaque tableau produit. Elles comprennent :
- l'inspection visuelle complète (câblage, serrage, repérage)
- les essais diélectriques
- la vérification de la continuité du circuit de protection PE
- les essais de fonctionnement des dispositifs mécaniques et électriques
Responsabilités fabricant/assembleur : éviter les zones grises
La norme IEC/EN 61439 distingue deux rôles. Le constructeur d'origine conçoit le système, choisit l'appareillage, réalise les vérifications de conception et fournit les données techniques (pertes de puissance, tenue thermique, sélectivité). Le constructeur d'ensemble (tableautier ou assembleur) assemble le tableau selon les instructions du constructeur d'origine et est responsable des vérifications de routine sur chaque exemplaire. Toute déviation par rapport aux instructions d'origine (remplacement d'un composant par un équivalent d'une autre gamme, ajout d'appareillage non prévu) oblige l'assembleur à refaire les vérifications de conception correspondantes.
Les livrables attendus comprennent : schémas unifilaires et multifilaires à jour de l'armoire électrique industrielle, nomenclature complète, PV des essais de routine, rapport de vérification de conception, et plaque signalétique conforme.
EN 60204-1 : quelles exigences pour une armoire de commande de machine ?
La norme EN 60204-1 fixe les exigences de l'équipement électrique des machines. Elle couvre :
- le raccordement à l'alimentation
- les circuits de commande
- les dispositifs de protection
- le repérage
- la documentation
- les essais de mise en service de l'armoire électrique industrielle
Son champ s'étend aux équipements alimentés jusqu'à 1 000 V CA ou 1 500 V CC.
Circuits de commande, arrêt d'urgence et fonctions liées à la sécurité
La norme impose que les fonctions d'arrêt priment toujours sur les fonctions de démarrage. L'arrêt d'urgence fonctionne selon la catégorie 0 (coupure immédiate de l'alimentation des actionneurs) ou la catégorie 1 (arrêt contrôlé puis coupure). Dans les deux cas, le redémarrage automatique au relâchement de l'organe d'arrêt d'urgence est interdit.
Les circuits de commande sont alimentés à une tension limitée (230 V CA maximum). Les circuits PELV (Protective Extra-Low Voltage) ou TBTS sont prescrits lorsque la protection des personnes l'exige, notamment pour les circuits de signalisation ou les parties accessibles en cours d'exploitation. Le repérage et la documentation sont des obligations de la norme : schémas multifilaires avec numérotation des fils et des bornes, liste des appareillages, et notice d'instructions dans la langue du pays d'utilisation.
Les essais avant mise en service d'une armoire électrique industrielle incluent : contrôle visuel, continuité PE, essai diélectrique, vérification des interverrouillages et de l'arrêt d'urgence, et contrôle du sens de rotation des moteurs.
NF C 15-100 : quelles applications aux armoires électriques industrielles ?
La NF C 15-100 encadre les installations électriques basse tension en France. Son périmètre s'arrête au point de raccordement de l'armoire électrique sur le réseau de distribution du bâtiment. Elle ne régit pas l'intérieur d'un tableau industriel au sens du câblage des machines. En revanche, elle impose des exigences qui impactent directement la conception amont du tableau : protections côté arrivée, schéma de liaison à la terre (TT, TN, IT), dimensionnement des conducteurs d'alimentation, installation de DDR, parafoudres, et cheminements extérieurs à l'armoire électrique industrielle.

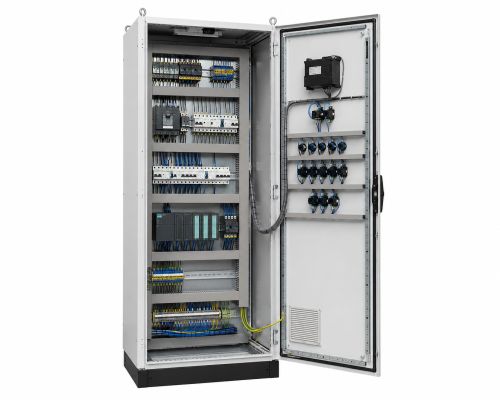

Quelles règles de câblage pour une armoire électrique industrielle ?
L'intérieur d'une armoire électrique industrielle obéit à des règles de mise en œuvre issues des normes de produit (IEC/EN 61439 ou EN 60204-1 selon le cas). Les points détaillés ci-après ne remplacent pas les normes ; ils en constituent les exigences pratiques les plus fréquemment vérifiées en audit.
Conducteurs, sections, terminaisons et qualité d'assemblage
Les conducteurs utilisés à l'intérieur des armoires électriques industrielles sont des fils souples (type H07V-K pour les circuits BT courants en atelier. La section est déterminée par l'intensité admissible et la chute de tension interne, qui ne doit pas dépasser 5 % de la tension nominale entre le point d'alimentation et la charge (EN 60204-1).
Chaque conducteur reçoit un embout serti à chaque extrémité avant raccordement sur borne ou appareil. L'absence d'embout est l'une des non-conformités les plus courantes en audit et peut provoquer des desserrages et des points chauds. Les couples de serrage documentés par le fabricant d'appareillage sont appliqués à l'aide d'un outil calibré et tracé. Le rayon de courbure minimal propre à chaque câble est respecté en sortie de goulotte pour éviter la dégradation de l'isolation.
Chaque conducteur reçoit un embout serti à chaque extrémité avant raccordement sur borne ou appareil. L'absence d'embout est l'une des non-conformités les plus courantes en audit et peut provoquer des desserrages et des points chauds. Les couples de serrage documentés par le fabricant d'appareillage sont appliqués à l'aide d'un outil calibré et tracé. Le rayon de courbure minimal propre à chaque câble est respecté en sortie de goulotte pour éviter la dégradation de l'isolation.

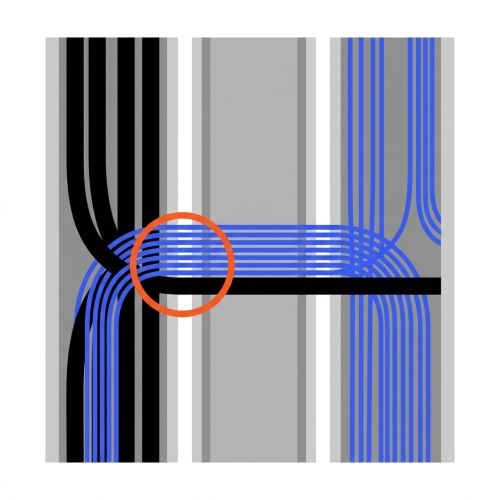

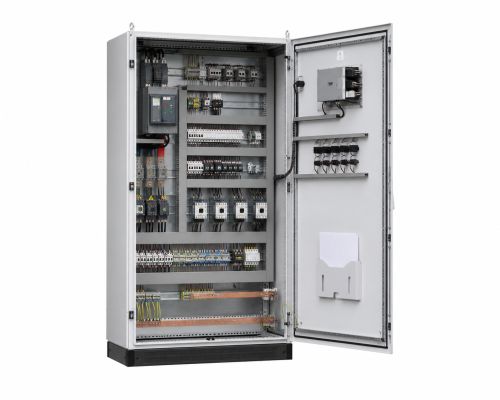

Séparer puissance, commande et communication pour limiter les perturbations
La séparation physique des circuits réduit les couplages électromagnétiques et facilite la maintenance. Les câbles de puissance (départs moteurs, alimentations fortes intensités) circulent dans des goulottes dédiées, distinctes des circuits de commande et des signaux de mesure ou de communication (bus de terrain, 4-20 mA, thermocouples). Lorsqu'un croisement est inévitable, il s'effectue à 90° pour minimiser le couplage inductif.
Les câbles moteur provenant de variateurs sont blindés, avec le blindage raccordé à 360° à chaque extrémité via des presse-étoupes EMC. Les variateurs sont implantés à distance des automates et des entrées de signaux faibles. Les entrées de câbles dans l'armoire utilisent des presse-étoupes adaptés à la section et à la nature du câble ; des presse-étoupes EMC sont utilisés pour les câbles blindés afin de maintenir la continuité de blindage jusqu'au bornier.
Repérage, couleurs et marquage pour limiter les erreurs de maintenance
Le code couleur des conducteurs est normalisé :
- le conducteur PE est vert/jaune (exclusivement, aucune autre fonction ne peut utiliser cette combinaison)
- le neutre est bleu clair
- les conducteurs de puissance AC sont noirs ou bruns
- les conducteurs de commande AC sont rouges
- les conducteurs de commande DC sont bleus
- les circuits exemptés de coupure (alimentations maintenues) sont orange (EN 60204-1)
Le repérage des fils, bornes et appareillages suit un plan cohérent défini dans les schémas électriques : numérotation de fil sur manchon ou bague résistant aux conditions d'atelier (température, huile), étiquetage durable des appareils par gravure ou étiquette résistante, repérage des borniers par numéro de fil entrant et sortant.
Les schémas électriques sont à jour à la livraison et concordent avec le câblage physique de l'armoire : toute modification en cours de réalisation est reportée sur les schémas avant livraison.
Mise à la terre, liaisons équipotentielles et raccordement des blindages
Toutes les masses métalliques doivent être reliées à la barrette principale de terre afin de garantir une continuité équipotentielle efficace.
La continuité PE est vérifiée avec un ohmmètre entre chaque masse et la borne PE principale : une résistance supérieure à quelques dizaines de milliohms sur un circuit PE de faible longueur signale un contact défectueux.
Les blindages de câbles CEM sont raccordés à 360° côté armoire électrique sur les presse-étoupes EMC ou les plaques de raccordement conductrices, et ne sont raccordés qu'à une seule extrémité lorsque le risque de boucle de masse est avéré (à étudier au cas par cas). Ces points de raccordement figurent dans les schémas et sont vérifiés lors des essais.
Gestion thermique, densité de câbles et ventilation de l'armoire électrique
L'IEC/EN 61439 impose une justification thermique du tableau. Les pertes de puissance des composants (disjoncteurs, contacteurs, variateurs, transformateurs) sont sommées pour évaluer la dissipation totale à l'intérieur de l'enveloppe. Une réduction de 5 °C de la température interne prolonge statistiquement la durée de vie des composants d'environ 20 %.
Le bourrage excessif des goulottes (taux de remplissage supérieur aux préconisations) réduit l'intensité admissible des conducteurs par accumulation thermique. La ventilation forcée ou la climatisation est dimensionnée selon les pertes calculées et la température ambiante maximale du local. La température ambiante de référence pour les calculs est généralement de +40 °C (EN 60204-1) ; au-delà de 1 000 m d'altitude, un déclassement est requis.
Indices IP/IK et contraintes environnementales à intégrer au câblage de l'armoire électrique
L'indice IP (IEC 60529) protège contre la pénétration des corps solides et de l'eau à l'intérieur de l'armoire électrique industrielle. L'indice IK (IEC 62262) exprime la tenue aux chocs mécaniques.
Le choix de l'enveloppe se fait selon l'environnement réel de l'armoire électrique :
- poussières conductrices (IP54 minimum)
- projections d'eau ou lavage haute pression (IP65 ou IP66)
- vibrations (fixations renforcées, IK élevé)

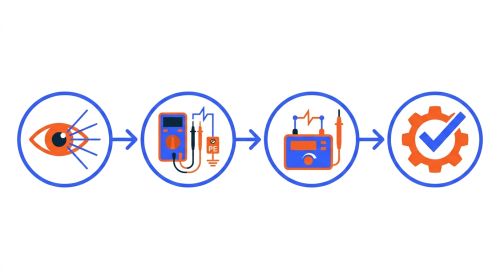

Quels essais et contrôles documenter avant mise en service d'une armoire électrique industrielle ?
Avant la mise sous tension d’une installation, plusieurs vérifications permettent d’assurer la conformité et la sécurité d’une armoire électrique industrielle. Le protocole d’essais commence généralement par un contrôle visuel et mécanique : repérage des conducteurs, qualité des connexions, présence des embouts et respect des règles de câblage. Des mesures de continuité du circuit de protection et des essais d’isolement sont ensuite réalisés afin de détecter toute anomalie électrique.
Selon les exigences normatives, des tests fonctionnels et essais diélectriques peuvent également être effectués pour valider le bon fonctionnement des équipements. Chaque résultat doit être consigné dans un procès-verbal détaillé avec les valeurs mesurées, les instruments utilisés et les éventuelles actions correctives avant la livraison finale de l’armoire électrique.
FAQ
Quelle norme s'applique à mon armoire de commande de machine ?
La norme EN 60204-1 s'applique à l'équipement électrique des machines industrielles. Elle couvre le câblage interne, les circuits de commande, l'arrêt d'urgence, le repérage et les essais. Elle s'inscrit dans le périmètre de la Directive Machines 2006/42/CE (puis Règlement 2023/1230). Si l'armoire pilote plusieurs machines assemblées en ligne, l'analyse de risques doit couvrir l'ensemble de la ligne, y compris les interfaces.
Un tableau TGBT doit-il obligatoirement être marqué CE ?
Le marquage CE est requis pour les tableaux BT mis sur le marché dans l'UE au titre de la Directive Basse Tension 2014/35/UE. Le tableautier (constructeur d'ensemble) qui produit et commercialise le tableau doit constituer le dossier technique et établir la déclaration de conformité. Un tableau réalisé par un installateur pour les besoins propres d'une installation fixe (sans mise sur le marché) relève d'un régime différent ; se référer aux textes applicables et aux conditions locales.
Quels sont les codes couleurs obligatoires dans une armoire industrielle ?
Les codes couleurs normalisés (EN 60204-1 pour les armoires machine, conventions de la série IEC/EN 61439 pour les tableaux BT) attribuent : vert/jaune exclusivement au conducteur PE, bleu clair au conducteur neutre, noir ou brun aux conducteurs de puissance CA, rouge aux conducteurs de commande CA, bleu aux conducteurs de commande CC, et orange aux circuits exemptés de coupure. Ces codes sont appliqués sur toute la longueur du conducteur ou matérialisés par des manchons de repérage aux extrémités.
Quels essais sont obligatoires avant la mise en service d'une armoire industrielle ?
Pour un tableau BT (IEC/EN 61439), les vérifications de routine obligatoires comprennent a minima : l'inspection visuelle complète, l'essai diélectrique, la vérification de la continuité du circuit PE, et les essais de fonctionnement des dispositifs. Pour une armoire machine (EN 60204-1), les essais incluent : contrôle visuel, mesure de continuité PE, essai d'isolement, tenue diélectrique si prescrite, et essais fonctionnels (arrêt d'urgence, interverrouillages, sens de rotation des moteurs). Tous les résultats font l'objet d'un procès-verbal tracé.
La NF C 15-100 s'applique-t-elle à l'intérieur d'une armoire industrielle ?
La NF C 15-100 encadre les installations électriques BT (réseaux de distribution, raccordements, protections, mises à la terre côté bâtiment). Elle ne régit pas le câblage interne d'une armoire industrielle, qui relève de IEC/EN 61439 ou EN 60204-1 selon le cas. Elle impacte néanmoins la conception du tableau au niveau de son raccordement au réseau du bâtiment : protections d'arrivée, DDR, parafoudres, et schéma de liaison à la terre (TT, TN ou IT).
Que change concrètement la NF C 15-100 édition 2024 pour les installations industrielles ?
La version 2024, obligatoire depuis le 1er septembre 2025, restructure la norme en 21 documents distincts. Les impacts les plus directs pour les installations industrielles portent sur le seuil d'installation du parafoudre secondaire (désormais 10 m au lieu de 30 m), les nouvelles méthodes de calcul des intensités admissibles intégrant le taux d'harmoniques, et les exigences DDR type F ou B pour les circuits alimentant des variateurs monophasés ou triphasés. Ces évolutions concernent les installations neuves ou faisant l'objet d'une rénovation à partir du 1er septembre 2025 ; la norme est non rétroactive pour les installations existantes conformes à l'ancienne édition.
