Temps de lecture estimé : 11min
đź’ˇ L'essentiel Ă retenir :
- Le câblage d'une armoire électrique industrielle suit une séquence immuable : consignation LOTO, lecture des schémas, implantation, câblage puissance, câblage commande/IO, repérage, CEM/terre, puis essais.
- La séparation physique entre circuits de puissance, commande 24 VDC, signaux analogiques et bus terrain est une règle de base non négociable pour la fiabilité des automatismes.
- Chaque conducteur reçoit un repère identique aux deux extrémités, cohérent avec le schéma multifilaire, pour garantir la maintenabilité et la sécurité des interventions.
- La mise à la terre doit s'appuyer sur une plaque de masse métallique nue (peinture grattée), des colliers CEM pour blindages, et une continuité assurée entre tous les éléments métalliques de l'enveloppe.
- Les contrôles avant mise sous tension comprennent obligatoirement : continuité PE, résistance d'isolement au mégohmmètre, vérification visuelle des serrages, contrôle du sens de phase, puis essais fonctionnels.
Devis pour armoire Ă©lectrique industrielle

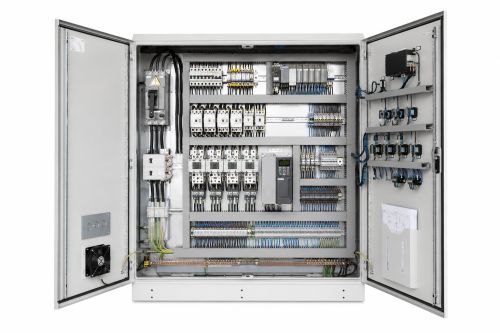

Dans les environnements industriels, les armoires électriques assurent la distribution, la protection et le pilotage des équipements indispensables au bon fonctionnement des installations. Un câblage d’armoire électrique industrielle réalisé avec précision permet de garantir la sécurité des opérateurs, la fiabilité des systèmes et la continuité de production. L’organisation des composants, le choix des connexions et le respect des normes électriques jouent un rôle essentiel dans les performances des équipements industriels.
Quelles vérifications effectuer avant de câbler une armoire électrique industrielle ?

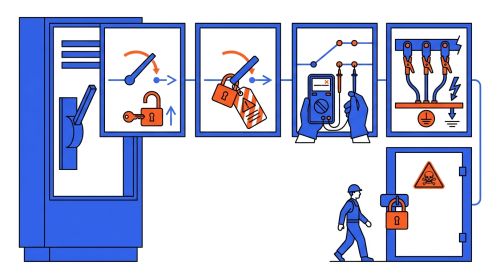

Aucune intervention sur une armoire électrique industrielle ne commence sans une consignation complète selon la norme NF C 18-510. Les cinq étapes réglementaires s'appliquent sans exception.
- La séparation de toutes les sources d'énergie concerne aussi bien l'arrivée réseau que les alimentations 24 VDC, les circuits de sécurité, et les éventuelles sources UPS ou condensateurs de filtres qui restent chargés plusieurs minutes après coupure.
- La condamnation physique des organes de séparation par cadenas personnel, avec étiquette nominative, empêche toute remise sous tension accidentelle. En cas d'intervention collective, un moraillon multi-cadenas est posé.
- L'identification visuelle de la zone consignée s'appuie sur les schémas et les étiquettes de repérage de l'armoire.
- La vérification d'absence de tension (VAT) est réalisée sur chaque conducteur actif à l'aide d'un vérificateur dédié homologué, aux bornes d'entrée de l'armoire et sur les jeux de barres.
- La mise à la terre et en court-circuit des conducteurs actifs de l'armoire électrique industrielle s'applique sauf dérogations réglementaires spécifiques en basse tension.
Vous ĂŞtes fournisseur de armoire Ă©lectrique industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quels schémas électriques préparer avant le câblage d’une armoire industrielle ?
Avant de commencer le câblage d’armoire électrique industrielle, la préparation des schémas électriques constitue une étape indispensable pour garantir la fiabilité et la conformité de l’installation.
Le schéma unifilaire offre une vue globale de la distribution électrique, tandis que le schéma multifilaire détaille chaque conducteur, son repérage et ses points de raccordement pour faciliter le câblage fil à fil. Le schéma de puissance précise les circuits forts, les protections et les départs moteurs conformément aux normes IEC 60947-2. Le schéma de commande, quant à lui, décrit les circuits de contrôle, les relais, les automates et les signaux. Enfin, le plan d’implantation permet d’organiser les composants, les goulottes et les borniers afin d’optimiser le câblage de l’armoire électrique industrielle et les futures opérations de maintenance.
Comment concevoir l’implantation d’une armoire électrique pour faciliter le câblage et la maintenance ?

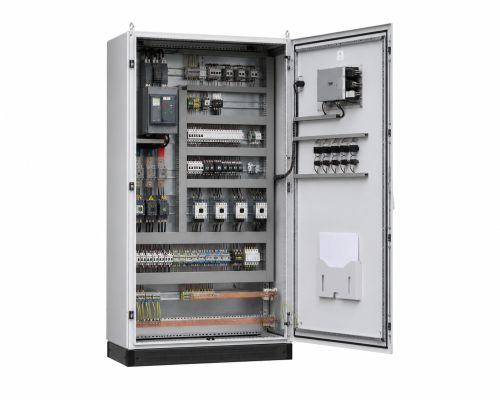

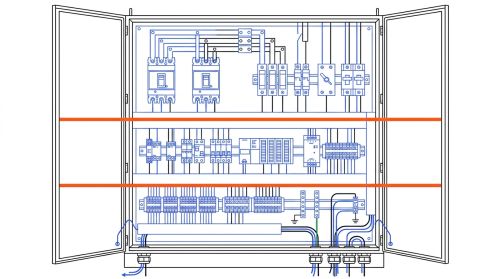

La conception de l’implantation interne d’une armoire électrique industrielle influence directement la rapidité et la qualité du câblage. Une organisation structurée en zones fonctionnelles distinctes permet de séparer les circuits de puissance, les automatismes et les borniers terrain afin de réduire les interférences électromagnétiques et de faciliter la maintenance.
Les composants de l'armoire électrique industrielle sont généralement montés sur des rails DIN normalisés IEC 60715, adaptés aux différents appareillages industriels. Les goulottes et chemins de câbles sont dimensionnés pour optimiser le passage des conducteurs et limiter les croisements inutiles.
Avant tout perçage, une simulation de l’implantation des équipements reste importante pour anticiper l’encombrement des composants et améliorer l’ergonomie de l’armoire électrique industrielle. Cette préparation garantit un câblage propre, sécurisé et plus rapide à réaliser.
Quels composants choisir pour garantir la fiabilité et l’évolutivité de l’armoire électrique ?
Le choix des composants d’une armoire électrique industrielle détermine la fiabilité, la sécurité et la performance de l’installation sur le long terme.
- Les disjoncteurs doivent être sélectionnés selon leur courant nominal et leur pouvoir de coupure conformément aux exigences IEC 60947-2 afin de garantir une protection adaptée contre les courts-circuits.
- Les contacteurs, relais thermiques et alimentations 24 VDC sont dimensionnés en fonction des charges réelles et des contraintes d’exploitation de l'armoire électrique industrielle pour éviter les surcharges et anticiper les évolutions futures.
- Les borniers, presse-étoupes et systèmes de raccordement doivent également correspondre aux sections de câbles et aux exigences CEM des équipements industriels.
- La gestion thermique de l’armoire électrique industrielle permet de limiter les échauffements, de prévenir les déclenchements intempestifs et de prolonger la durée de vie des composants.
Quelles sont les étapes de câblage d’une armoire électrique industrielle ?

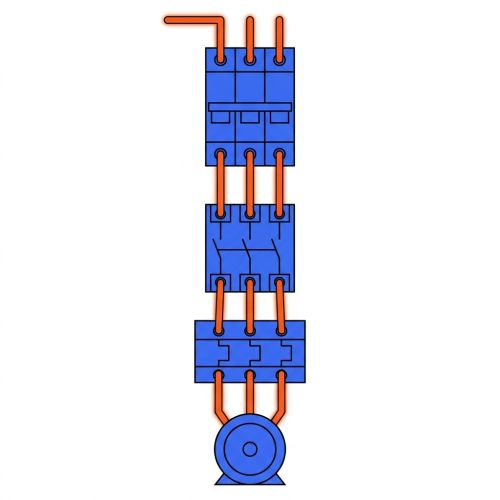

Le câblage de la puissance d’une armoire électrique industrielle s’effectue toujours en priorité afin de structurer correctement la distribution électrique et de sécuriser les futurs raccordements de commande. L’opération débute par le raccordement de l’arrivée réseau triphasée au disjoncteur général, avec une mise à la terre immédiate du conducteur PE sur la barre de terre dédiée. Les câbles de puissance sont ensuite répartis vers les différents départs moteurs en respectant le cheminement des goulottes afin de limiter les interférences avec les circuits de commande. Chaque connexion doit être réalisée avec des embouts sertis et un serrage conforme aux recommandations constructeur pour garantir la fiabilité des contacts électriques.
Après chaque étape, un contrôle visuel permet de vérifier le repérage, le serrage et la conformité du câblage de l’armoire électrique industrielle avant la mise sous tension.
- Vérifier le respect des sections de câbles selon l’intensité des départs
- SĂ©parer les circuits de puissance et de commande dans des goulottes distinctes
- Contrôler le couple de serrage avec un tournevis dynamométrique
- Raccorder systématiquement les conducteurs PE à la barre de terre
- Tester la cohérence des connexions avec les schémas électriques avant validation
Comment câbler les circuits de commande sans perturber les signaux électriques ?
Le câblage de la commande d'une armoire électrique industrielle démarre après la puissance. Il s'appuie sur les schémas multifilaires et le plan de câblage des I/O du PLC.
- L'alimentation 24 VDC est raccordée depuis l'alimentation à découpage vers les borniers de distribution +24 V et 0 V. Le 0 V est relié à la barre de terre à un point unique (référence) pour éviter les boucles de masse.
- La distribution +24 V alimente les bobines de contacteurs, les relais de sécurité et les cartes I/O via des borniers sectionnables qui permettent la coupure par circuit sans démontage.
- Les entrées TOR (capteurs, boutons, fins de course) sont câblées vers les borniers terrain côté champ, puis repris vers les cartes entrées du PLC avec des conducteurs 0,5 ou 0,75 mm² souples, référencés aux deux extrémités.
- Les sorties TOR (bobines, voyants, vannes) sont câblées depuis les cartes sorties PLC vers les borniers terrain, en passant par les goulottes commande dédiées.
- Les signaux analogiques (4-20 mA, 0-10 V) sont câblés en câble blindé à paire torsadée. Le blindage est raccordé à la plaque de masse CEM à l'entrée de l'armoire électrique, à un seul point côté armoire. L'autre extrémité reste non raccordée pour éviter les boucles de masse. La torsade du câble assure l'immunité au bruit inductif.
- Les bus terrain (PROFIBUS, PROFINET, EtherNet/IP, CANopen) utilisent des câbles dédiés à leur topologie. Les longueurs maximales de segment et les résistances de terminaison sont respectées selon le protocole utilisé. Ces câbles ne sont jamais mixés avec d'autres dans la même goulotte.
Comment organiser le repérage des fils, borniers et équipements électriques ?
Le repérage des conducteurs, des borniers et des composants constitue une étape indispensable dans le câblage d’une armoire électrique industrielle. Une identification précise facilite les opérations de maintenance, améliore la sécurité des interventions et réduit les risques d’erreurs lors des raccordements ou des dépannages.
- Chaque conducteur est généralement identifié à ses deux extrémités à l’aide de repères imprimés conformes aux schémas électriques de l'armoire industrielle afin d’assurer une lecture rapide des circuits.
- Les disjoncteurs, relais, contacteurs et autres équipements industriels reçoivent également un marquage normalisé permettant de retrouver facilement chaque fonction dans l’installation.
- Les câbles multiconducteurs sont étiquetés dès leur entrée dans l’armoire électrique pour garantir une meilleure traçabilité des connexions.
- Dans les installations complexes, le repérage par folio optimise encore davantage le suivi des circuits et la gestion du câblage d’armoire électrique industrielle sur le long terme.
Quelles règles appliquer pour la séparation des câbles de puissance et de commande ?
Dans une armoire électrique industrielle, la séparation des câbles est importante pour limiter les perturbations électromagnétiques et garantir le bon fonctionnement des automatismes. Les câbles de puissance AC, les circuits de commande 24 VDC, les signaux analogiques et les réseaux de communication doivent circuler dans des goulottes distinctes afin d’éviter les interférences électriques.
Les câbles transportant des signaux sensibles, comme les boucles 4-20 mA ou les bus industriels Ethernet/IP et PROFIBUS, nécessitent une distance de sécurité renforcée et l’utilisation de câbles blindés. Les croisements entre chemins de câbles doivent être réalisés à angle droit pour réduire les couplages parasites. Les câbles moteur reliés aux variateurs de vitesse demandent également une goulotte dédiée avec blindage raccordé à la terre. Une séparation rigoureuse du câblage d’armoire électrique industrielle améliore la fiabilité, la stabilité des communications et la précision des mesures électriques.
| Catégorie de câble | Exemples | Séparation recommandée | Goulotte dédiée |
|---|---|---|---|
| Puissance forte (AC) | Alimentation moteurs, arrivée 400 V, sorties variateurs | Référence, côté opposé | Oui, fermée |
| Commande 24 VDC TOR | Bobines, I/O digitales, signaux discrets | 10 cm min des câbles AC | Préférable, dédiée |
| Signaux analogiques | 4-20 mA, 0-10 V, thermocouples, PT100 | 20 à 30 cm des câbles AC, câble blindé | Oui, séparée |
| Bus terrain / réseau | PROFIBUS, CANopen, EtherNet/IP | Goulotte propre, éloignée de la puissance | Oui, dédiée |
| Catégorie de câble : Puissance forte (AC) | |
|---|---|
| Exemples | Alimentation moteurs, arrivée 400 V, sorties variateurs |
| Séparation recommandée | Référence, côté opposé |
| Goulotte dédiée | Oui, fermée |
| Catégorie de câble : Commande 24 VDC TOR | |
|---|---|
| Exemples | Bobines, I/O digitales, signaux discrets |
| Séparation recommandée | 10 cm min des câbles AC |
| Goulotte dédiée | Préférable, dédiée |
| Catégorie de câble : Signaux analogiques | |
|---|---|
| Exemples | 4-20 mA, 0-10 V, thermocouples, PT100 |
| Séparation recommandée | 20 à 30 cm des câbles AC, câble blindé |
| Goulotte dédiée | Oui, séparée |
| Catégorie de câble : Bus terrain / réseau | |
|---|---|
| Exemples | PROFIBUS, CANopen, EtherNet/IP |
| Séparation recommandée | Goulotte propre, éloignée de la puissance |
| Goulotte dédiée | Oui, dédiée |
Comment traiter la terre, l'équipotentialité et la CEM d'une armoire électrique ?
La mise à la terre et la compatibilité électromagnétique jouent un rôle essentiel dans la fiabilité d’une armoire électrique industrielle. Une mauvaise gestion de l’équipotentialité peut provoquer des perturbations sur les automatismes, les signaux analogiques ou les réseaux industriels. Pour limiter ces risques, tous les équipements métalliques, les alimentations, les variateurs et les conducteurs PE doivent être raccordés à une barre de terre principale assurant une continuité électrique efficace.

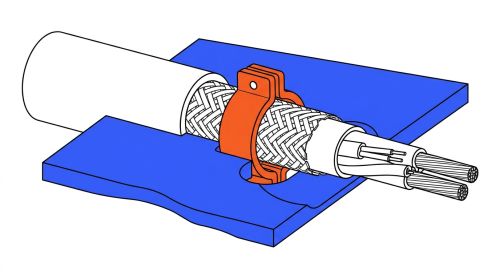

Les câbles blindés utilisés pour les bus terrain ou les signaux sensibles doivent être reliés à la masse dès leur entrée dans l’armoire électrique afin de réduire les interférences électromagnétiques. Les surfaces de contact métalliques doivent rester exemptes de peinture pour garantir une liaison fiable. Une gestion rigoureuse de la CEM dans une armoire électrique industrielle améliore la stabilité des communications, la précision des mesures et la durée de vie des équipements électriques.
Quels contrôles réaliser avant la mise sous tension d’une armoire électrique industrielle ?
Avant la mise sous tension d’une armoire électrique industrielle, plusieurs contrôles sont indispensables pour garantir la sécurité, la conformité et le bon fonctionnement de l’installation. Ces vérifications répondent notamment aux exigences des normes EN 60204-1 et EN 61439 applicables aux tableaux électriques industriels. Les essais portent sur la continuité de la terre, la résistance d’isolement, le contrôle des serrages, le sens des phases et le repérage des conducteurs afin de détecter toute anomalie avant le démarrage.
Des essais fonctionnels permettent également de vérifier le comportement des automatismes, des protections et des équipements de commande sous tension contrôlée. Chaque contrôle doit être consigné dans un procès-verbal de réception pour assurer la traçabilité de l’armoire électrique industrielle. Après validation des vérifications individuelles et de la conformité réglementaire, le marquage CE et le dossier technique peuvent être finalisés avant la mise en service.
| Contrôle | Méthode | Moment | Critère d'acceptation | Trace |
|---|---|---|---|---|
| Continuité PE | Ohmmètre / continuité dédiée | Avant mise sous tension | Résistance de boucle de terre inférieure à 1 Ω | PV d'essai |
| Résistance d'isolement | Mégohmmètre (500 V ou 1 000 V DC selon tension) | Avant mise sous tension | Valeur conforme au projet (se référer à EN 60204-1 et IEC 60364) | PV d'essai |
| Vérification visuelle serrages | Tournevis dynamométrique, inspection | Pendant et après câblage | Aucun fil non raccordé, couples conformes aux datasheets | Fiche de contrôle |
| Contrôle du sens de phase | Phasemètre rotatif ou numérique | Avant démarrage moteur | Ordre de phases conforme au sens de rotation requis | PV de contrôle |
| Essais fonctionnels | Alimentation partielle, simulation I/O | Après mise sous tension contrôlée | Chaque sortie active son actionneur, chaque entrée est lue correctement | PV fonctionnel |
| Vérification repérage | Contrôle croisé schéma/terrain | Avant et après câblage | 100 % de correspondance schéma/fil | Visa sur schéma |
| Test déclenchement protections | Test par injection ou simulation charge | Après mise sous tension | Déclenchement dans les délais de classe correspondante | PV protection |
| Contrôle : Continuité PE | |
|---|---|
| Méthode | Ohmmètre / continuité dédiée |
| Moment | Avant mise sous tension |
| Critère d'acceptation | Résistance de boucle de terre inférieure à 1 Ω |
| Trace | PV d'essai |
| ContrĂ´le : RĂ©sistance d'isolement | |
|---|---|
| Méthode | Mégohmmètre (500 V ou 1 000 V DC selon tension) |
| Moment | Avant mise sous tension |
| Critère d'acceptation | Valeur conforme au projet (se référer à EN 60204-1 et IEC 60364) |
| Trace | PV d'essai |
| ContrĂ´le : VĂ©rification visuelle serrages | |
|---|---|
| Méthode | Tournevis dynamométrique, inspection |
| Moment | Pendant et après câblage |
| Critère d'acceptation | Aucun fil non raccordé, couples conformes aux datasheets |
| Trace | Fiche de contrĂ´le |
| ContrĂ´le : ContrĂ´le du sens de phase | |
|---|---|
| Méthode | Phasemètre rotatif ou numérique |
| Moment | Avant démarrage moteur |
| Critère d'acceptation | Ordre de phases conforme au sens de rotation requis |
| Trace | PV de contrĂ´le |
| ContrĂ´le : Essais fonctionnels | |
|---|---|
| MĂ©thode | Alimentation partielle, simulation I/O |
| Moment | Après mise sous tension contrôlée |
| Critère d'acceptation | Chaque sortie active son actionneur, chaque entrée est lue correctement |
| Trace | PV fonctionnel |
| Contrôle : Vérification repérage | |
|---|---|
| Méthode | Contrôle croisé schéma/terrain |
| Moment | Avant et après câblage |
| Critère d'acceptation | 100 % de correspondance schéma/fil |
| Trace | Visa sur schéma |
| Contrôle : Test déclenchement protections | |
|---|---|
| MĂ©thode | Test par injection ou simulation charge |
| Moment | Après mise sous tension |
| Critère d'acceptation | Déclenchement dans les délais de classe correspondante |
| Trace | PV protection |
Quelle documentation fournir pour l’exploitation et la maintenance de l’armoire électrique ?
La documentation technique d’une armoire électrique industrielle garantit une exploitation sécurisée et facilite les opérations de maintenance.
- Le dossier remis à l’exploitant doit contenir les schémas électriques as-built mis à jour après câblage, afin de refléter précisément l’installation réellement livrée.
- La nomenclature des composants, le plan d’implantation et le tableau de repérage des borniers permettent d’identifier rapidement chaque équipement et chaque circuit.
- Les procès-verbaux d’essais regroupent les résultats des contrôles réalisés avant la mise sous tension de l'armoire électrique industrielle, comme les tests d’isolement, de continuité de terre ou de fonctionnement des protections.
- Les réglages des relais, alimentations, automates et bus terrain doivent également être archivés pour assurer un suivi fiable de l’armoire électrique industrielle.
FAQ
Comment numéroter les fils dans une armoire industrielle ?
La méthode fonctionnelle attribue un numéro identique à un conducteur sur toute sa longueur, tant qu'il n'est pas coupé par un appareil. La numérotation change après chaque disjoncteur, contacteur ou relais. Dans les projets multi-folios, la convention folio/numéro (ex : 305 = folio 3, fil 05) permet de retrouver le schéma correspondant instantanément sur chantier. Chaque fil est repéré aux deux extrémités avant raccordement.
Quelle distance faut-il respecter entre câbles puissance et câbles de commande ?
La norme EN 50174-2 recommande une séparation de 30 à 50 cm entre câbles de courant fort et câbles de courant faible en cheminement parallèle. En armoire, la séparation par goulottes dédiées et par zonage interne est la solution pratique. L'utilisation de câbles blindés avec classe de ségrégation D permet de réduire cette distance à 10 mm dans certaines configurations, selon le type de confinement.
Comment raccorder le blindage d'un câble analogique ?
Le blindage d'un câble analogique (4-20 mA, 0-10 V) est raccordé à la plaque de masse CEM côté armoire uniquement, via un collier CEM à 360° sur le conducteur dénudé sur 2 à 3 cm. L'extrémité côté capteur reste flottante pour éviter une boucle de masse qui modulerait le signal avec du 50 Hz.
Quelle norme s'applique au câblage d'une armoire de commande machine ?
La norme EN/IEC 60204-1 régit les équipements électriques des machines industrielles. Elle couvre la protection contre les chocs électriques, les circuits de commande, le câblage, les essais et le marquage CE. La norme EN 61439 s'applique à la construction des ensembles d'appareillage basse tension (tableaux de distribution). Ces deux normes sont souvent complémentaires sur une même armoire.
Quels essais sont obligatoires avant la première mise sous tension ?
La continuité du conducteur PE sur tous les circuits, la résistance d'isolement mesurée au mégohmmètre, la vérification visuelle et dynamométrique des serrages, le contrôle du sens de phase et les essais fonctionnels sur chaque sortie sont les contrôles minimaux. Les résultats sont tracés dans un procès-verbal signé, conformément aux exigences de vérifications individuelles de EN 60204-1 et EN 61439.
Quand faut-il appliquer UL 508A ou NFPA 70 plutĂ´t que les normes IEC ?
Les normes UL 508A et NFPA 70 (NEC) s'appliquent aux armoires de commande industrielles destinées au marché nord-américain (États-Unis, Canada avec CSA). Ces référentiels imposent des exigences spécifiques sur les matériaux, les espacements, les câbles approuvés UL, et requièrent une inspection par un organisme accrédité (UL, CSA). Dès qu'une machine est exportée vers un site nord-américain, le cahier des charges précise le référentiel applicable, qui diffère structurellement des normes IEC.
Peut-on câbler une armoire sans plan d'implantation préalable ?
Câbler sans plan d'implantation validé conduit systématiquement à des problèmes d'espace, des chemins de câbles non optimaux et des difficultés à respecter la séparation puissance/commande. Le plan d'implantation est le document de référence pour le perçage, le positionnement des rails DIN et des goulottes, et toute modification doit être reportée sur ce document avant la fin du montage.Un câblage d'armoire industrielle conforme et durable repose sur la rigueur à chaque étape : consignation irréprochable, schémas complets, implantation zonée, câblage puissance puis commande, repérage systématique aux deux extrémités, traitement CEM rigoureux avec peinture grattée et blindages raccordés à la masse, et vérifications tracées avant mise sous tension. Le dossier technique as-built, remis à l'exploitant, garantit la sécurité des interventions futures et la conformité aux normes EN 60204-1 et EN 61439 pour le marquage CE.
