Armoire électrique industrielle : définition, rôle et usages

Comment situer l'armoire électrique industrielle dans une installation BT ?
À quoi sert une armoire électrique industrielle en entreprise ?
Quelles sont les grandes typologies d'armoires électriques industrielles ?
Quels critères pour choisir une armoire électrique industrielle ?
Quels sont les composants d'une armoire électrique industrielle ?
Comment améliorer la fiabilité d'une armoire électrique industrielle ?
Quelles normes et exigences de sécurité encadrent les armoires électriques industrielles ?
Quels sont les cas d'usage d'une armoire électrique industrielle en entreprise ?
FAQ

💡 L'essentiel à retenir :

Une armoire électrique industrielle centralise dans une enveloppe sécurisée tous les composants de distribution, de protection et de contrôle-commande d'une installation basse tension.
Elle assure trois fonctions opérationnelles : distribuer l'énergie vers les circuits, protéger les personnes et les équipements contre les surintensités et défauts d'isolement, et piloter les automatismes de production.
Son contenu typique comprend des rails DIN, disjoncteurs magnéto-thermiques, sectionneurs, contacteurs, relais, variateurs de fréquence, API/PLC, borniers et modules de communication (Ethernet, Modbus, Profibus).
La norme IEC/CEI 61439 encadre la conception des ensembles d'appareillage BT ; les indices IP et IK définissent les niveaux de protection adaptés à chaque environnement industriel.
Toute intervention sur une armoire sous tension nécessite une habilitation électrique ; le travail hors tension impose la consignation complète de l'installation.

Devis pour une armoire électrique industrielle

L'armoire électrique industrielle occupe une place centrale dans chaque installation électrique d'entreprise. Elle concentre, dans un volume sécurisé, l'ensemble des composants qui distribuent l'énergie, protègent les personnes et les équipements, et pilotent les automatismes. Que ce soit sur une ligne de production, dans un local technique CVC, sur un réseau de pompage ou dans une infrastructure de transport, l'armoire électrique industrielle conditionne directement la continuité de service.

Voir nos armoires électriques industrielles

Comment situer l'armoire électrique industrielle dans une installation BT ?

L'armoire électrique industrielle s'inscrit dans la chaîne de distribution basse tension, en aval du point de livraison du réseau et en amont des équipements récepteurs (moteurs, machines, éclairage, systèmes de contrôle). Elle constitue ce que la norme IEC 61439 appelle un « ensemble d'appareillage à basse tension » : un assemblage de dispositifs de connexion, de protection et de commande logés dans une même enveloppe, conçue et vérifiée comme un tout cohérent.

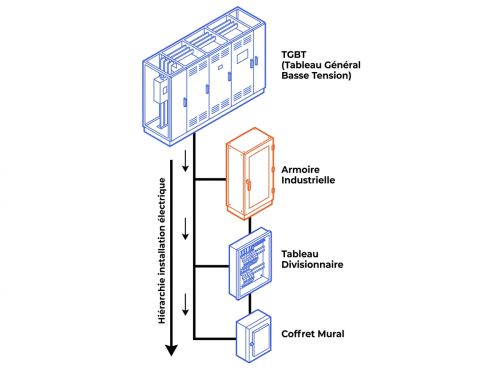

Différence entre armoire, coffret, tableau, TGBT

Quatre termes coexistent dans les installations d'entreprise, et la confusion entre eux génère généralement des erreurs de spécification :

Le TGBT (Tableau Général Basse Tension) se situe en tête d'installation, directement en aval du transformateur HTA/BT ou du point de livraison. Il agrège l'ensemble des départs vers les tableaux divisionnaires et les armoires de distribution.
L'armoire électrique industrielle désigne un ensemble sur pied ou mural de dimensions importantes, destiné à un usage industriel : distribution, puissance, contrôle-commande ou régulation. Elle accueille un volume de composants supérieur à un simple coffret.
Le coffret électrique est une version plus compacte, généralement murale, dédiée à des applications moins complexes ou à des sous-ensembles locaux (commande d'une machine isolée, dérivation d'un circuit).
Le tableau divisionnaire répartit l'énergie au sein d'un bâtiment ou d'un étage, en aval du TGBT, avec un rôle principalement passif de distribution et de protection.

Sur site, le critère pratique de distinction tient à la combinaison de trois facteurs : le volume de composants hébergés, la puissance des circuits concernés, et la complexité fonctionnelle (simple distribution vs automatisme intégré).

À quoi sert une armoire électrique industrielle en entreprise ?

Distribution et répartition de l'énergie basse tension

L'énergie arrive dans l'armoire électrique industrielle par les départs de puissance (câbles entrants), passe par un sectionneur général ou un disjoncteur principal, puis se répartit vers les différents circuits via des départs individuels protégés. Chaque départ alimente un équipement ou un sous-groupe d'équipements. La logique de sélectivité garantit qu'un défaut sur un départ ne déclenche que le disjoncteur de ce départ, sans couper l'alimentation des autres circuits. Le repérage de chaque départ (étiquetage, numérotation cohérente avec le schéma unifilaire) facilite les interventions de maintenance.

Protection des personnes et des équipements

La protection par une armoire électrique industrielle repose sur plusieurs niveaux complémentaires :

Les disjoncteurs magnéto-thermiques coupent le circuit en cas de surcharge prolongée ou de court-circuit.
Les dispositifs différentiels à courant résiduel (DDR) détectent les fuites de courant vers la terre et protègent les personnes contre les contacts indirects.
Les fusibles protègent certains équipements sensibles ou des circuits spécifiques.
Le parafoudre (ou parasurtenseur) limite les surtensions transitoires dues à la foudre ou aux manœuvres réseau, protégeant l'électronique embarquée.
La mise à la terre et les liaisons équipotentielles assurent que toutes les masses métalliques restent au même potentiel, ce qui élimine les différences de potentiel dangereuses.

Contrôle-commande, automatisation et supervision

L'armoire de contrôle-commande porte la logique de pilotage des équipements. Un API (automate programmable industriel) ou PLC reçoit les signaux des capteurs de terrain (fins de course, capteurs de pression, sondes de température), traite la logique de commande et envoie les ordres aux actionneurs :

démarrage d'un moteur via un contacteur
régulation de vitesse via un variateur de fréquence
ouverture d'une vanne électrique.

L'IHM (interface homme-machine) embarquée ou montée en façade permet à l'opérateur de visualiser l'état du process et de modifier les consignes. Les modules de communication (Ethernet industriel, Modbus RTU/TCP, Profibus, Profinet) assurent l'échange de données avec le système de supervision (SCADA) ou le réseau d'entreprise.

Continuité de service et maintenabilité

La disponibilité de l'armoire électrique industrielle conditionne directement la continuité de production. Trois leviers structurels renforcent cette continuité :

la réserve d'espace de 20 à 30 % sur la plaque de montage et les rails DIN, qui facilite les extensions sans recâblage complet ;
la séparation fonctionnelle des zones puissance et commande, qui limite les impacts lors d'une intervention ciblée
la qualité du repérage (conducteurs, borniers, composants), qui réduit le temps de diagnostic et d'intervention lors d'une panne.

Quelles sont les grandes typologies d'armoires électriques industrielles ?

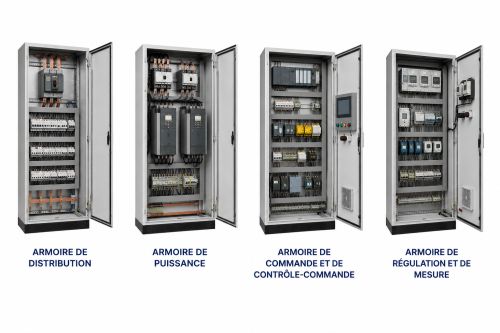

Les armoires électriques industrielles se regroupent en quatre familles fonctionnelles, généralement combinées dans les projets complexes :

L'armoire de distribution répartit l'énergie entre plusieurs tableaux ou départs ; on la trouve en tête de ligne dans les ateliers de production ou les locaux techniques.
L'armoire de puissance alimente les gros consommateurs (moteurs d'entraînement, compresseurs, pompes) ; elle héberge des contacteurs et variateurs dimensionnés pour des puissances élevées.
L'armoire de commande et de contrôle-commande porte l'intelligence du process : API, relais de sécurité, IHM, modules d'entrées/sorties, bus de terrain.
L'armoire de régulation et de mesure agrège les instruments de mesure (analyseurs, compteurs d'énergie, modules de qualité de réseau) et les régulateurs de process (température, débit, pression).

Quels critères pour choisir une armoire électrique industrielle ?

Implantation de l'armoire électrique industrielle

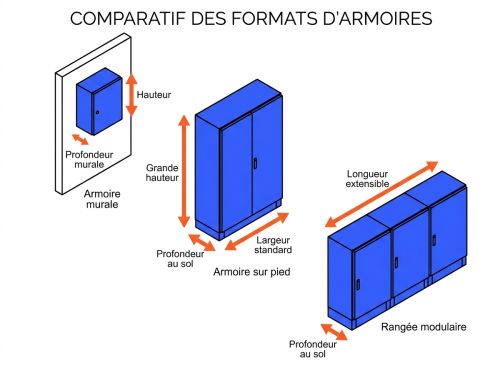

Le choix du format d'une armoire électrique industrielle dépend de quatre critères principaux :

L'encombrement disponible : une armoire sur pied standard occupe de 0,25 à plus de 1 m² au sol selon les dimensions retenues (hauteurs courantes : 1 800, 2 000 ou 2 200 mm).
L'accès à la maintenance : une armoire sur pied avec porte arrière offre un accès bilatéral, ce qui facilite le câblage arrière et les interventions.
L'évolutivité : les architectures modulaires permettent d'accoler des travées supplémentaires sans modifier le câblage existant.
La densité de câblage : les armoires murales conviennent aux petits volumes de composants, avec des profondeurs de 150 à 300 mm.

Environnement d'installation de l'armoire électrique industrielle

Certains environnements imposent des contraintes supplémentaires sur le choix de l'enveloppe et des composants d'une armoire électrique industrielle :

En environnement extérieur, l'armoire électrique doit résister aux intempéries (pluie, UV, écarts de température), ce qui oriente vers une enveloppe en acier galvanisé ou en polycarbonate avec IP 55 minimum, et souvent une résistance chauffante antirefroidissement.
En agroalimentaire, les nettoyages au jet haute pression imposent un IP 66 voire IP 69K, une enveloppe en inox 304 ou 316L, et des joints silicone résistants aux produits de nettoyage.
En zone ATEX (atmosphère explosive, présence de gaz ou poussières inflammables), seules des enveloppes certifiées selon les directives ATEX 114 et 153 sont autorisées ; l'étude de risque détermine la catégorie de protection requise.

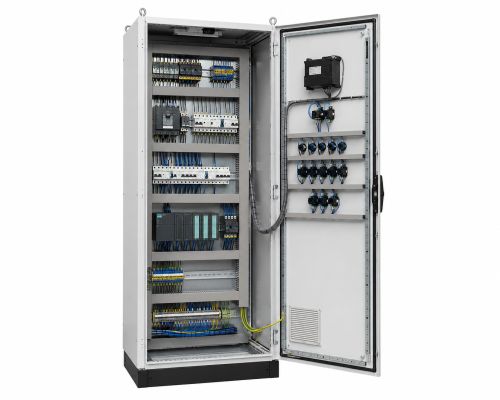

Quels sont les composants d'une armoire électrique industrielle ?

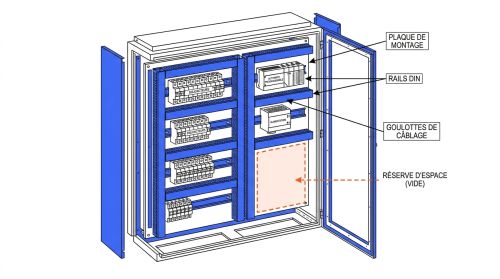

Enveloppe, porte, verrouillage et plaque de montage

L'enveloppe assure la protection physique des composants d'une armoire électrique industrielle contre les projections, la poussière, l'humidité et les chocs mécaniques.
La plaque de montage vissée à l'intérieur constitue le support de fixation des rails DIN et des composants.
La porte ferme l'accès aux pièces sous tension ; elle est équipée d'une serrure à clé spécifique (profil carré, triangle ou double panneton) réservée au personnel habilité.
L'indice IK (résistance aux chocs mécaniques) complète l'indice IP en précisant la robustesse de l'enveloppe aux impacts.

Rails DIN, goulottes, presse-étoupes et borniers

La logique d'organisation interne d'une armoire électrique industrielle repose sur quatre éléments structurels :

Les rails DIN 35 mm standardisés permettent la fixation rapide des composants modulaires par clip, sans perçage.
Les goulottes canalisent les conducteurs et évitent les croisements désordonnés qui compliquent les interventions.
Les presse-étoupes assurent l'étanchéité au niveau des entrées et sorties de câbles, en cohérence avec l'indice IP retenu.
Les borniers constituent les points de jonction entre le câblage interne de l'armoire et les câbles de terrain ; leur repérage individuel est déterminant pour la rapidité des diagnostics.

Appareillages de puissance et de protection

Chaque composant de protection d'une armoire électrique industrielle remplit une fonction précise :

Le disjoncteur magnéto-thermique combine la protection thermique contre les surcharges et la protection magnétique contre les courts-circuits.
L'interrupteur-sectionneur isole un circuit ou une zone de l'armoire de façon visible et verrouillable, condition nécessaire à la consignation.
Le disjoncteur différentiel (DDR) détecte les courants de fuite et protège les personnes contre les contacts indirects.
Le fusible protège des équipements spécifiques nécessitant une coupure rapide à seuil fixe.

Équipements de commande et automatisme

La chaîne de commande suit une logique de traitement de l'information : un capteur de terrain (fin de course, pressostat, sonde) envoie un signal d'entrée à l'API, qui exécute le programme de commande et transmet un ordre de sortie à un contacteur (démarrage moteur) ou à un variateur de fréquence (régulation de vitesse). Les relais gèrent les fonctions logiques simples ou assurent l'isolement galvanique entre circuits. L'IHM (pupitre opérateur ou écran tactile) affiche l'état du process et permet les réglages sans accès aux composants de puissance.

Équipements de communication et fonctions avancées

Les armoires électriques industrielles modernes embarquent des modules de communication qui les intègrent aux réseaux d'entreprise :

Ethernet industriel pour la supervision SCADA
Modbus RTU ou TCP pour l'échange de données avec les automates
Profibus ou Profinet pour les bus de terrain déterministes

Des compteurs d'énergie multifonctions mesurent en temps réel la consommation active, réactive et les harmoniques. Ces données alimentent les systèmes de gestion de l'énergie (SGE) et les tableaux de bord de performance industrielle.

Équipements de gestion thermique et auxiliaires

La température interne est un facteur de fiabilité souvent sous-estimé. Les composants électroniques (variateurs, API, alimentations) dissipent de la chaleur et voient leur durée de vie diminuer si la température dépasse leurs seuils de fonctionnement. Trois solutions coexistent selon l'environnement d'installation d'une armoire électrique industrielle :

La ventilation forcée (grille filtrante + extracteur) suffit quand la température ambiante reste inférieure à 35 °C et que la puissance dissipée est modérée.
Le climatiseur d'armoire traite les environnements chauds ou les armoires à forte densité de composants ; il maintient une température interne stable quelle que soit la chaleur extérieure.
La résistance chauffante avec thermostat prévient la condensation dans les armoires extérieures ou soumises à de forts écarts hygrométriques.

La filtration des grilles d'entrée d'air limite l'encrassement progressif des composants, cause fréquente de pannes intermittentes.

Équipements de mise à la terre, équipotentialité et parafoudre

La mise à la terre relie toutes les masses métalliques de l'armoire (enveloppe, plaque de montage, câbles blindés) au conducteur de protection PE. Cette liaison équipotentielle élimine les différences de potentiel dangereuses et constitue le retour de courant en cas de défaut d'isolement. Le parafoudre s'impose systématiquement dans les installations exposées à la foudre (extérieur, toiture, zones rurales) et dans les environnements où les manœuvres réseau génèrent des transitoires de tension.

Comment améliorer la fiabilité d'une armoire électrique industrielle ?

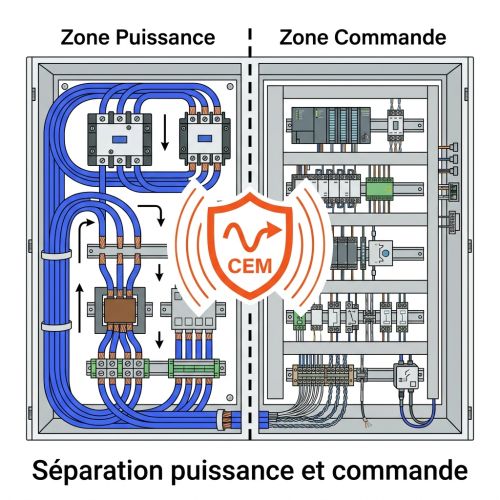

Séparer puissance et commande pour limiter les perturbations CEM

Les câbles de puissance génèrent des champs électromagnétiques qui perturbent les signaux de commande et les bus de communication si les deux catégories de conducteurs cheminent ensemble. La séparation physique (goulottes distinctes, chemins de câbles dédiés) et une distance minimale entre les deux familles de câbles réduisent ces interférences. Les câbles de communication sensibles (bus de terrain, Ethernet) bénéficient d'un blindage raccordé à la terre côté armoire uniquement. Cette règle de séparation s'applique également à l'intérieur de l'armoire électrique industrielle : zone basse pour la puissance, zone haute pour la commande, ou séparation gauche/droite selon l'architecture retenue.

Prévoir l'évolutivité et la maintenance avec réserve, repérage et accès

La réserve d'espace de 20 à 30 % sur la plaque de montage est une règle de conception fondamentale des armoires électriques industrielles. Elle permet d'ajouter des composants lors d'extensions sans reprise complète du câblage. Le repérage rigoureux (identification de chaque conducteur par embout numéroté, étiquette sur chaque composant, cohérence avec le schéma électrique) réduit le temps d'intervention en cas de panne et limite les risques d'erreur lors des modifications. La documentation à jour (schémas, liste de câbles, rapport de mise en service) constitue le complément indispensable du repérage physique.

Soigner le câblage et les connexions pour éviter les pannes intermittentes

Les faux contacts et les échauffements locaux sont les premières causes de pannes électriques dans les armoires industrielles. Trois points de contrôle méritent une attention particulière :

Le serrage des vis de bornier au couple préconisé par le fabricant, vérifié lors de la mise en service et à chaque visite annuelle.
Le respect des rayons de courbure minimaux des câbles, qui préserve l'intégrité de l'isolant dans le temps.
La section des conducteurs adaptée à l'intensité admissible et à la longueur du circuit, avec une marge pour éviter l'échauffement en régime nominal.

Quelles normes et exigences de sécurité encadrent les armoires électriques industrielles ?

IEC/CEI 61439 : ce qu'elle encadre pour les ensembles BT

La norme IEC/CEI 61439 (série de plusieurs parties selon le type d'ensemble) constitue le cadre de référence pour la conception, la fabrication et la vérification des ensembles d'appareillage à basse tension. Elle définit les vérifications de conception (essais ou calculs justificatifs) et les vérifications individuelles de production effectuées sur chaque ensemble.

Pour l'utilisateur final, elle garantit que l'armoire électrique industrielle a été conçue et vérifiée selon des règles reproductibles : tenue aux courts-circuits, échauffements, indices de protection, résistance diélectrique. La partie IEC 61439-2 couvre spécifiquement les ensembles de puissance ; la partie 61439-6 traite des tableaux de distribution en installations BT.

NF C 15-100 : cadre d'installation BT en France

La NF C 15-100 encadre la conception et la réalisation des installations électriques basse tension en France dans les locaux d'habitation, mais aussi dans les bâtiments tertiaires et industriels pour certaines dispositions.

En contexte entreprise, elle fixe des règles de mise à la terre, de protection différentielle, de dimensionnement des circuits et de protection selon les influences externes (humidité, poussières, chocs). Elle s'applique à l'installation dans laquelle l'armoire électrique industrielle s'intègre, en complément de la IEC 61439 qui régit l'ensemble lui-même.

Indices IP et IK : lecture et adaptation à l'environnement

L'indice IP (Ingress Protection) des armoires électriques industrielles est composé de deux chiffres : le premier indique la protection contre les corps solides (de 0 = aucune protection à 6 = étanche aux poussières), le second la protection contre les liquides (de 0 = aucune protection à 9K = jets haute pression haute température).

Exemples pratiques d'exigences :

IP 54 : atelier propre avec projections accidentelles, poussières non dangereuses.
IP 55 : environnement extérieur couvert, projections d'eau de toutes directions.
IP 66 : agroalimentaire, nettoyage au jet direct.
IP 69K : nettoyage haute pression haute température (industries laitière, brasserie).

L'indice IK mesure la résistance aux chocs mécaniques, de IK 01 (0,15 joule) à IK 10 (20 joules). Un IK 08 ou IK 10 s'impose dans les ateliers à fort trafic ou les espaces publics.

Sécurité opérationnelle : sectionnement, consignation, travail hors tension et habilitation

⚠️ Point de vigilance sécurité : toute intervention à l'intérieur d'une armoire électrique industrielle présente un risque électrique grave si elle n'est pas préparée correctement.
La procédure de consignation comprend cinq étapes :

séparation de l'installation de toutes ses sources d'énergie
condamnation des organes de coupure en position ouverte (cadenas, étiquette d'avertissement)
vérification de l'absence de tension (VAT) avec un appareil homologué
mise à la terre et en court-circuit si nécessaire
délimitation de la zone de travail

Ces opérations relèvent d'un personnel titulaire d'une habilitation électrique délivrée par l'employeur, conforme au référentiel NF C 18-510. Les travaux sous tension restent une exception soumise à une justification technique et à des procédures renforcées.

Quels sont les cas d'usage d'une armoire électrique industrielle en entreprise ?

Industrie : lignes de production, convoyeurs, machines-outils et process

En environnement industriel, l'armoire électrique industrielle gère la majorité des fonctions critiques.

Sur une ligne de production automobile ou agroalimentaire, une armoire de contrôle-commande pilote les actionneurs de la ligne (convoyeurs, robots, postes de soudure ou de conditionnement) via un API et un réseau Profinet.
Sur un convoyeur à bande dans une carrière ou une plateforme logistique, l'armoire de puissance assure le démarrage progressif des moteurs via des démarreurs progressifs ou variateurs, limite les coups de bélier mécaniques et gère les sécurités d'arrêt d'urgence.
Sur une machine-outil à commande numérique (CNC), l'armoire intègre les variateurs d'axe, les alimentations des servomoteurs, les modules d'entrées/sorties et les barrières immatérielles de sécurité.
Dans un process chimique ou pharmaceutique, l'armoire de régulation centralise les boucles de contrôle (température, pression, débit) et communique avec le DCS via des protocoles standardisés.

Bâtiments et tertiaire : GTB, CVC/HVAC et salles techniques

Dans le secteur tertiaire, l'armoire électrique industrielle s'intègre dans les systèmes de gestion du bâtiment (GTB) et les installations CVC.

Dans un système HVAC (ventilation, climatisation, traitement d'air), l'armoire électrique pilote les centrales de traitement d'air (CTA), les pompes de circuit hydraulique et les vannes motorisées, avec régulation par variateurs de fréquence pour optimiser la consommation énergétique.
En gestion technique du bâtiment (GTB), l'armoire centralise les commandes d'éclairage, de stores motorisés, de détection incendie et de contrôle d'accès, et communique avec le superviseur BMS via des protocoles KNX ou BACnet.
Dans une salle serveurs ou data center, l'armoire de distribution garantit l'alimentation sans interruption des baies, avec des systèmes de redondance (double dérivation, UPS) et une mesure fine de l'énergie consommée.

Infrastructures : pompage, stations, tunnels, IRVE et éclairage public

Les infrastructures de réseau présentent des contraintes spécifiques d'exposition et de supervision à distance.

Dans une station de pompage, l'armoire de puissance pilote les groupes électropompes, gère les démarrages en séquence pour limiter les appels de courant, et envoie les données de fonctionnement vers le superviseur SCADA via un module Modbus TCP.
Dans un tunnel routier ou ferroviaire, les armoires d'éclairage et de ventilation doivent résister aux environnements chargés (poussières, humidité, vibrations) et garantir une disponibilité maximale ; elles s'intègrent dans des architectures redondantes.
Pour les bornes de recharge pour véhicules électriques (IRVE), l'armoire de distribution d'énergie gère l'alimentation des bornes, la mesure de consommation par point de charge et le délestage dynamique pour ne pas dépasser la puissance souscrite

FAQ

Quelle est la différence entre une armoire IP 54 et une armoire IP 66 ?

L'IP 54 protège contre les poussières en quantité limitée et les projections d'eau de toutes directions ; il convient à un atelier industriel propre ou à un local technique intérieur. L'IP 66 garantit une étanchéité totale aux poussières et la résistance aux jets d'eau puissants, ce qui le rend adapté aux environnements agroalimentaires, aux applications extérieures exposées ou aux zones de lavage.

Quelle norme s'applique à la fabrication d'une armoire industrielle ?

La norme IEC/CEI 61439 encadre la conception, la vérification et la fabrication des ensembles d'appareillage à basse tension. Elle remplace les anciennes normes CEI 60439 et impose des vérifications de conception documentées ainsi que des contrôles individuels de production sur chaque ensemble livré.

Pourquoi prévoir une réserve d'espace de 20 à 30 % dans une armoire industrielle ?

Cette réserve anticipe les évolutions inévitables de l'installation : ajout de circuits, remplacement de composants par des versions plus volumineuses, intégration de nouveaux modules de communication. Sans cette marge, toute extension nécessite une reprise complète du câblage et parfois le remplacement de l'armoire, avec un impact direct sur les délais et les coûts de maintenance.

Qui a le droit d'intervenir à l'intérieur d'une armoire électrique industrielle ?

Seul un travailleur titulaire d'une habilitation électrique délivrée par son employeur, conforme au référentiel NF C 18-510, est autorisé à intervenir sur ou à proximité de pièces sous tension. Toute intervention nécessite au préalable une procédure de consignation complète (séparation, condamnation, vérification d'absence de tension) réalisée par une personne habilitée au niveau adapté à la tension concernée.

Comment choisir entre une enveloppe en acier et une enveloppe en polycarbonate ?

L'acier convient aux environnements intérieurs soumis à des chocs mécaniques et aux installations où la protection CEM est requise ; il reste la solution de référence pour les ateliers industriels classiques. Le polycarbonate s'impose dans les environnements corrosifs, humides ou chimiques où l'acier serait attaqué, ainsi que dans les applications nécessitant une isolation électrique naturelle de l'enveloppe. Son absence de blindage électromagnétique le rend inadapté aux armoires de contrôle-commande sensibles aux perturbations.
