Temps de lecture estimé : 10min
đź’ˇ L'essentiel Ă retenir :
- Dimensionner une armoire électrique industrielle revient à transformer une liste de composants en volume exploitable, en ajoutant les marges de câblage, de maintenance et de refroidissement.
- La méthode se déroule en 5 étapes : inventaire des composants et de leurs empreintes, calcul de l'espace platine/goulottes, application des marges (20 à 30 % de volume libre, 10 à 20 % de réserve goulottes), vérification de la profondeur utile, puis choix de la stratégie thermique.
- La profondeur utile diffère de la profondeur totale : porte, charnières, platine et presse-étoupes consomment en moyenne 60 à 100 mm sur une armoire standard de 300 mm de profondeur.
- La règle du maillon faible s'applique aux indices IP et IK : l'indice final de l'armoire équipée est celui du composant ou de la découpe le moins bien protégé, même si l'enveloppe brute affiche IP65.
- En atelier standard, IP54 et IK08 constituent le minimum courant ; en zone de lavage ou extérieure exposée, IP66 et IK10 s'imposent.
- Les cadres normatifs de référence pour ce type de projet sont IEC 60529, IEC 62262, IEC 62208 et IEC 61439.
Devis pour une armoire Ă©lectrique industrielle
Choisir les dimensions d'une armoire électrique industrielle ne se résume pas à cocher une taille catalogue. Que ce soit pour un projet neuf ou une retrofit, les dimensions en hauteur, largeur et profondeur résultent d'une combinaison de contraintes : liste des composants et leurs empreintes, volume de câblage, accès maintenance, gestion thermique et environnement d'installation.
Quelles données rassembler avant de dimensionner une armoire électrique industrielle ?
La qualité du dimensionnement d'une armoire électrique industrielle dépend directement de l'exhaustivité de l'inventaire initial. Trois catégories d'informations sont nécessaires.
L'inventaire des composants de l'armoire Ă©lectrique industrielle
L'inventaire des composants constitue la base de travail. Il regroupe :
- les protections (disjoncteurs, fusibles, interrupteurs-sectionneurs)
- les organes de commande (contacteurs, relais)
- les variateurs de fréquence (VFD) ou servo-drives, l'automate (API)
- les alimentations 24 V CC
- les borniers de raccordement
- les switch Ethernet
- les IHM ou HMI montés en porte
- les parafoudres
- les transformateurs de contrĂ´le
Pour chaque appareil, relever la largeur en modules DIN (1 module = 18 mm) ou les dimensions hors-tout, la profondeur d'encombrement et les pertes thermiques indiquées sur la fiche technique.
Les contraintes du projet d'armoire Ă©lectrique industrielle
Les contraintes de projet précisent le contexte. Un projet neuf offre plus de liberté qu'une rénovation, où les dimensions d'une armoire électrique industrielle sont généralement contraintes par l'emplacement existant. Les extensions prévisibles dans les 3 à 5 ans, le nombre de départs moteurs ou la densité d'E/S doivent être anticipés dès le départ.
Les contraintes d'installation de l'armoire Ă©lectrique industrielle
Les contraintes d'installation influencent directement le choix de l'enveloppe d'une armoire électrique industrielle. Montage mural ou sur socle/plinthe, passage de câbles en entrée haut ou bas, accessibilité pour la maintenance en exploitation, présence de vibrations ou de projections : ces données orientent à la fois le format et l'indice de protection.
Vous ĂŞtes fournisseur de armoire Ă©lectrique industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads

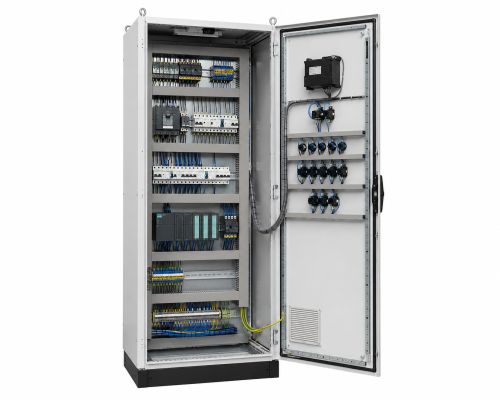

Comment estimer l'encombrement interne d'une armoire Ă©lectrique industrielle ?
Empreintes rails DIN, platine et façade
Un rail DIN symétrique (oméga, 35 mm) supporte les composants en séries horizontales. Chaque rangée de rail occupe en hauteur l'espace de l'appareil le plus haut, plus un dégagement de 25 à 50 mm entre rangées pour le passage des câbles et l'accès aux connexions.
Ă€ titre indicatif, un disjoncteur moteur 3P occupe 45 Ă 54 mm de large, un contacteur AC-3 pour moteur 4 kW en occupe 45 mm, et un variateur de 7,5 kW peut mobiliser 70 Ă 100 mm de large pour 200 Ă 250 mm de hauteur.
Les appareils montés en façade (IHM, voyants, sélecteurs, arrêts d'urgence) occupent des emplacements sur la porte et exigent une profondeur derrière la porte compatible avec la connectique.
Borniers et réserves de connexion
Les borniers de raccordement se placent généralement en bas de platine. Un bornier 4 mm² occupe environ 6 mm de large. Pour une armoire électrique industrielle avec 60 entrées/sorties câblées en externe, il faut prévoir 80 à 90 borniers en incluant la réserve de 20 %, soit une rangée de 520 à 560 mm sur un rail. La réserve de bornier est non négociable : elle absorbe les modifications post-mise en service, fréquentes en environnement industriel.

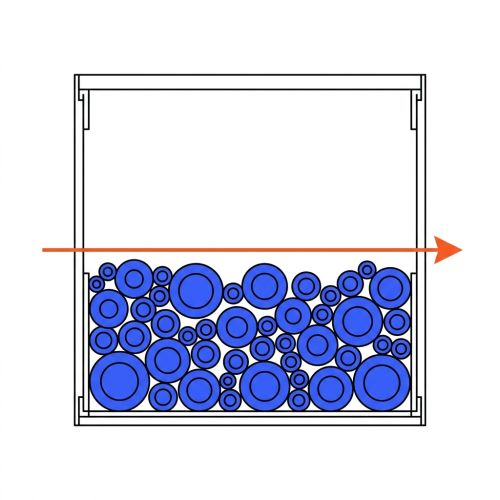

Goulottes verticales et horizontales
Les goulottes structurent le cheminement des câbles et évitent les interactions entre puissance et commande. Une goulotte verticale de 60 × 60 mm convient pour une densité de câblage standard sur une armoire électrique de 600 mm de large.
Quelles marges appliquer pour Ă©viter une armoire Ă©lectrique industrielle trop juste ?
Prévoir des marges suffisantes dès la conception d’une armoire électrique industrielle permet d’éviter des modifications coûteuses quelques mois après la mise en service. Une réserve minimale de 20 % sur le volume utile de la platine est généralement recommandée, tandis qu’une marge de 25 à 30 % offre davantage de flexibilité pour les évolutions futures. Pour les goulottes, le taux de remplissage conseillé se situe entre 40 et 50 % afin de faciliter l’ajout de câbles et de limiter l’échauffement.
Les borniers doivent également conserver environ 20 % de capacité disponible pour anticiper les extensions d’installation. En outre, un espace thermique libre représentant 25 à 30 % de la surface de platine améliore la dissipation de chaleur, notamment en présence de variateurs de fréquence.
Certaines situations nécessitent des réserves plus importantes : retrofit d’armoire électrique industrielle existante, ajout futur de VFD, environnement chaud ou intégration de câbles blindés épais. Un bon dimensionnement garantit ainsi sécurité, maintenance simplifiée et évolutivité des équipements industriels.
| Paramètre | Réserve minimale | Réserve recommandée | Cas justifiant davantage |
|---|---|---|---|
| Volume utile platine | 20 % | 25 Ă 30 % | Retrofit, ajout de VFD, environnement chaud |
| Remplissage goulottes | 50 % | 40 à 50 % | Extensions câbles, câbles blindés épais |
| Capacité borniers | 15 % | 20 % | Interfaces machine évolutives |
| Espace thermique libre | 20 % surface platine | 25 Ă 30 % | Variateurs Ă forte dissipation |
| Paramètre : Volume utile platine | |
|---|---|
| RĂ©serve minimale | 20 % |
| Réserve recommandée | 25 à 30 % |
| Cas justifiant davantage | Retrofit, ajout de VFD, environnement chaud |
| Paramètre : Remplissage goulottes | |
|---|---|
| RĂ©serve minimale | 50 % |
| Réserve recommandée | 40 à 50 % |
| Cas justifiant davantage | Extensions câbles, câbles blindés épais |
| Paramètre : Capacité borniers | |
|---|---|
| RĂ©serve minimale | 15 % |
| Réserve recommandée | 20 % |
| Cas justifiant davantage | Interfaces machine Ă©volutives |
| Paramètre : Espace thermique libre | |
|---|---|
| RĂ©serve minimale | 20 % surface platine |
| Réserve recommandée | 25 à 30 % |
| Cas justifiant davantage | Variateurs Ă forte dissipation |
Comment choisir la largeur et la hauteur utiles sur la platine de l'armoire Ă©lectrique ?

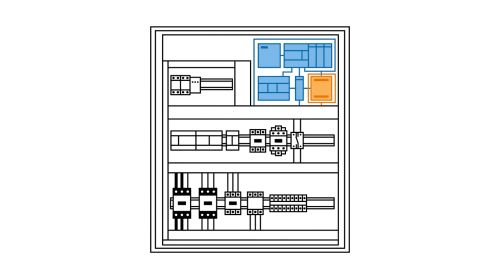

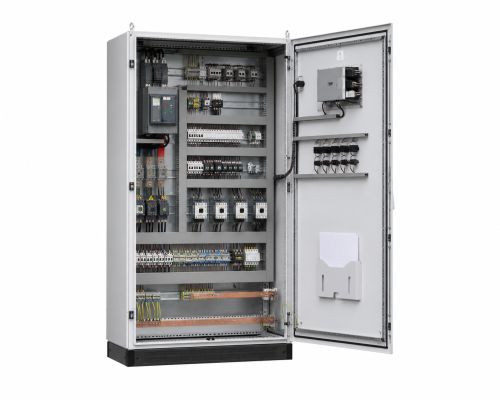

Organisation en zones fonctionnelles
La platine de l'armoire Ă©lectrique industrielle se divise en zones distinctes pour limiter les couplages CEM et simplifier la maintenance.
- Les composants de puissance (variateurs, contacteurs de puissance, transformateurs) occupent la partie basse, là où les câbles de puissance arrivent naturellement depuis le bas de l'armoire.
- La zone de commande et les alimentations 24 V se positionnent en partie centrale ou haute.
- L'automate, les modules d'E/S et les équipements de communication (switch, passerelles) s'installent en haut ou dans une zone dédiée à droite, séparée de la zone puissance par une goulotte verticale.
Accès et contraintes mécaniques
Chaque rangée de rail doit être accessible avec un tournevis ou un outil de déverrouillage sans retirer les câbles adjacents. Un dégagement de 25 mm minimum entre le bas du composant et la goulotte inférieure est nécessaire. Pour les armoires électriques industrielles de plus de 800 mm de hauteur avec une seule porte, vérifier que la zone basse reste accessible sans position inconfortable : au-delà de 1 200 mm, envisager une armoire à double porte ou l'ajout d'un socle de 100 à 200 mm.
Le transport impose aussi une limite pratique : au-delà de 2 000 mm de hauteur ou de 800 mm de largeur, le passage en standard de porte ou l'accès à certains locaux peut nécessiter une livraison en plusieurs parties.
Traduction en dimensions H Ă— L
Sur une armoire électrique industrielle de 600 mm de large, la platine utile mesure environ 540 mm en tenant compte des montants. Cette largeur permet d'installer 3 rangées de rails de 420 à 480 mm de longueur effective, avec des goulottes verticales de 40 à 60 mm de chaque côté. Pour une hauteur de 1 000 mm utile (armoire 1 200 mm avec plinthe de 200 mm), 4 à 5 rangées de rails sont disponibles selon la hauteur des composants les plus volumineux.
Comment dimensionner la profondeur d'une armoire Ă©lectrique industrielle ?
Profondeur utile versus profondeur totale de l'armoire Ă©lectrique
La profondeur totale d'une armoire électrique industrielle n'est pas entièrement disponible pour les équipements. Une armoire annoncée à 300 mm de profondeur totale se décompose typiquement suivant ce tableau.
| Élément de l'armoire électrique industrielle | Consommation de profondeur |
|---|---|
| Porte (tĂ´le + joint) | 10 Ă 15 mm |
| Jeu de fermeture / charnière | 15 à 20 mm |
| Plastron ou espace devant platine | 20 Ă 30 mm |
| Platine de montage | 2 Ă 3 mm |
| Profondeur composant + connectique | 80 Ă 150 mm selon composants |
| Espace derrière DIN (câbles, connexions) | 40 à 80 mm |
| Profondeur utile disponible | 150 Ă 200 mm |
Rayons de courbure et spécificités câbles de l'armoire électrique
Les rayons de courbure minimaux des câbles de puissance représentent en général 6 à 12 fois le diamètre extérieur du câble.
- Pour un câble de puissance de 20 mm de diamètre, le rayon minimum est de 120 à 240 mm : cela consomme de la profondeur au niveau des presse-étoupes et des arrivées de câbles.
- Les câbles Ethernet Cat.6 acceptent un rayon de courbure de 25 mm minimum, les fibres optiques monomode exigent quant à elles 30 mm minimum et ne tolèrent aucune contrainte mécanique. Ces éléments justifient de réserver, en bas d'armoire, une zone de manœuvre de câbles de 80 à 100 mm de profondeur libre.

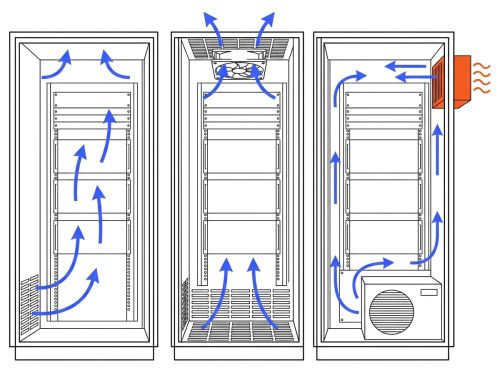

Comment intégrer la stratégie thermique dans les dimensions de l'armoire électrique ?
Le système de refroidissement influence directement les dimensions d’une armoire électrique industrielle. Pour des pertes thermiques limitées, la convection naturelle reste adaptée, mais elle nécessite généralement 20 à 40 % de volume libre supplémentaire afin de favoriser une circulation d’air efficace. Lorsque la puissance dissipée augmente, une ventilation forcée avec filtres devient nécessaire. L’intégration des grilles d’aération en partie basse et haute de l’armoire électrique demande alors un espace dédié et peut modifier l’indice de protection IP.
Dans les environnements chauds ou pour des équipements fortement dissipatifs, l’installation d’un échangeur thermique ou d’un climatiseur industriel est généralement indispensable. Ces dispositifs ajoutent plusieurs centimètres en profondeur ou en hauteur. Anticiper ces contraintes dès la conception garantit une meilleure dissipation thermique, une durée de vie accrue des composants et une maintenance simplifiée de l'armoire électrique industrielle.

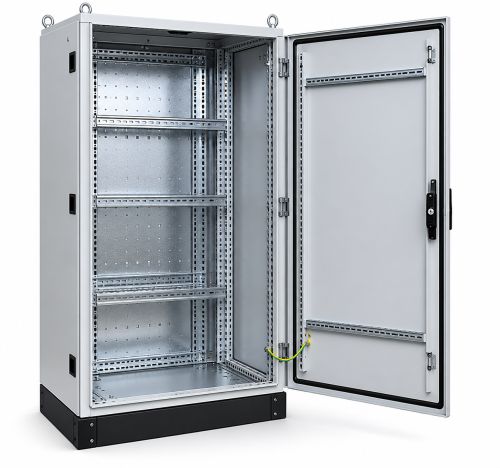

Comment choisir l'enveloppe d'une armoire Ă©lectrique industrielle ?
Indices IP des armoires Ă©lectriques industrielles
L'indice IP, défini par la norme IEC/NF EN 60529, se compose de deux chiffres.
- Le premier indique la protection contre les corps solides (5 = partielle contre la poussière, 6 = totalement étanche aux poussières).
- Le second indique la protection contre les liquides (4 = Ă©claboussures toutes directions, 5 = jets d'eau, 6 = jets d'eau puissants).
| Environnement d'utilisation d'une armoire électrique industrielle | Indice IP recommandé | Indice IK recommandé |
|---|---|---|
| Atelier propre, intérieur sec | IP54 | IK08 |
| Atelier poussiéreux, copeaux métal | IP65 | IK08 à IK10 |
| Extérieur, intempéries | IP65 à IP66 | IK09 à IK10 |
| Zone de lavage, agroalimentaire | IP66 (voire IP69K) | IK10 |
| Environnement chimique humide | IP66 | IK10 |
Indice IK des armoires Ă©lectriques industrielles
L'indice IK, encadré par la norme IEC/NF EN 62262, mesure la résistance aux chocs en joules.
- En atelier industriel, IK08 correspond à un choc de 5 J (masse de 1,7 kg tombant de 30 cm), ce qui suffit pour la plupart des environnements sans chariot élévateur.
- En présence de machines lourdes ou de risques de choc de manutention, IK10 (20 J) s'impose.
Règle du maillon faible des armoires électriques industrielles
L'indice IP ou IK affiché sur l'enveloppe brute ne vaut que si l'ensemble de l'armoire électrique industrielle équipée maintient ce niveau. Chaque découpe en façade (pour voyants, sélecteurs, IHM), chaque grille de ventilation ajoutée et chaque presse-étoupe mal serré réduit potentiellement l'indice global.
L'indice final de l'armoire complète est celui de son élément le moins protégé. Un lumineux IP40 monté sur une porte d'armoire IP65 ramène l'ensemble à IP40. Il convient donc de sélectionner des composants de façade dont l'indice IP est au moins égal à celui de l'armoire électrique.
Quelles normes et documents cadrent le choix d'une armoire Ă©lectrique industrielle ?
Les normes ci-dessous ne constituent pas un guide de conformité exhaustif mais un ancrage de référence pour la conception.
- La norme IEC/NF EN 60529 définit les indices IP et leurs méthodes d'essai. C'est le document de référence pour spécifier et vérifier la protection d'une enveloppe contre les corps solides et les liquides, et pour valider les découpes réalisées.
- La norme IEC/NF EN 62262 encadre les indices IK de résistance aux chocs mécaniques. Elle précise les méthodes d'essai par marteau pendulaire et définit l'échelle IK00 à IK10.
- La norme IEC 62208 s'applique aux enveloppes vides fournies par un fabricant avant intégration des composants. Elle impose que le fabricant de l'enveloppe fournisse les données de capacité de dissipation thermique (courbe ou tableau donnant l'élévation de température interne en fonction des pertes internes), les charges mécaniques admissibles et les dispositifs de montage. Ces données sont directement utiles pour le choix de la profondeur et la stratégie thermique.
- La série IEC 61439 régit les ensembles d'appareillage basse tension (jusqu'à 1 000 V AC). Elle distingue les vérifications de conception (essais de type réalisés par le fabricant) des tests de routine réalisés par le tableautier sur chaque armoire avant livraison. Pour un projet, cette norme implique de justifier les choix de dimensionnement par un dossier technique conservé 10 ans.
FAQ
Quelle est la différence entre profondeur utile et profondeur totale ?
La profondeur totale inclut la porte, les charnières, le jeu de fermeture, la platine et l'espace de câblage arrière. La profondeur utile disponible pour les composants représente généralement 150 à 200 mm sur une armoire de 300 mm de profondeur totale, et 250 à 300 mm sur une armoire de 400 mm.
Un voyant IP40 installé sur une porte IP65 change-t-il l'indice de l'armoire ?
Oui. L'indice IP de l'armoire complète est celui de son élément le moins protégé. Un voyant IP40 en façade ramène l'ensemble à IP40, même si l'enveloppe est certifiée IP65. Tous les composants traversant la porte doivent avoir un indice IP supérieur ou égal à celui de l'armoire.
Quand faut-il passer de la convection naturelle à la ventilation forcée ?
La convection naturelle suffit en dessous de 200 à 300 W de pertes internes, dans un environnement à température ambiante inférieure à 25 à 30 °C. Au-delà ou si la température ambiante est supérieure à 30 °C, la ventilation forcée avec filtres s'impose. Un climatiseur industriel devient nécessaire si les pertes dépassent 1 500 à 2 000 W ou si l'air ambiant est plus chaud que la consigne interne.
Quelle réserve de câblage appliquer dans les goulottes ?
Le taux de remplissage des goulottes ne doit pas dépasser 50 à 60 % de leur section utile à la conception. Cette limite garantit le respect des rayons de courbure et permet d'ajouter ultérieurement 10 à 20 % de câbles supplémentaires sans retirer les goulottes.
Quel indice IP pour un atelier poussiéreux avec projections d'huile ?
IP65 constitue le minimum dans ce type d'environnement. Le premier chiffre 6 garantit l'étanchéité totale aux poussières, et le second chiffre 5 résiste aux jets d'eau ou projections directionnelles. En présence d'huile sous pression, vérifier que les joints de l'enveloppe sont compatibles avec les hydrocarbures.
Quelle est la réserve recommandée sur la capacité des borniers ?
Prévoir 15 à 20 % de borniers libres par rapport au nombre de câbles raccordés à la mise en service. Cette réserve absorbe les ajouts de câbles de capteurs, d'actionneurs ou de modifications de schémas en cours de vie de la machine.
Comment l'altitude affecte-t-elle le dimensionnement thermique ?
L'air devient moins dense en altitude, ce qui réduit sa capacité à transporter la chaleur. Au-delà de 1 000 m d'altitude, augmenter le débit d'air de ventilation d'environ 20 % pour compenser la perte d'efficacité du refroidissement forcé.
Pourquoi réserver de l'espace pour les extensions même si le projet est figé ?
Un projet industriel évolue toujours dans sa durée de vie : ajout de capteurs, remplacement d'un variateur par un modèle plus puissant, intégration d'une passerelle IoT. Une réserve de 20 à 25 % de volume platine libre et de 20 % de borniers libres réduit le coût de modification d'environ 30 % sur 10 ans par rapport à une armoire dimensionnée à saturation.
