Dimensions d’un pont élévateur

Quelle hauteur sous plafond prévoir pour lever un véhicule ?
Quelle surface au sol prévoir pour un pont élévateur ?
Quels obstacles au plafond et aux murs anticiper ?
Quelles exigences de dalle béton selon le pont ?
Quelle alimentation électrique et quels raccordements prévoir ?
Quelles options changent les dimensions à prévoir ?
Comment implanter un pont élévateur dans un atelier ?

💡 À retenir :

Les dimensions d'un pont élévateur conditionnent directement la sécurité, la faisabilité et le coût du génie civil : une hauteur sous plafond insuffisante ou une dalle non conforme bloquent l'installation.
La hauteur sous plafond minimale s'établit à environ 3,5 m pour un usage courant ; prévoir 4 à 4,5 m pour travailler debout sous caisse avec confort, et plus de 5 m pour les véhicules XXL.
L'emprise au sol d'un pont 2 colonnes démarre à environ 4,27 m × 7,32 m au minimum et atteint 4,88 m × 7,92 m pour un confort d'atelier ; l'entraxe entre colonnes se situe entre 3,05 m et 3,66 m selon les modèles.
Les dégagements latéraux autour du pont s'établissent à 0,9 m minimum et idéalement 1,2 à 1,5 m pour permettre une circulation fluide avec outillage.
La dalle béton doit atteindre environ 20 cm d'épaisseur pour un pont 2 colonnes, parfois jusqu'à 30 cm selon les modèles ; les ponts ciseaux acceptent souvent 15 à 16 cm ; la notice du fabricant prévaut toujours.
L'alimentation électrique requiert une ligne dédiée en 220-230 V ou 380-400 V selon le modèle, avec un circuit protégé de 30 à 50 A selon l'équipement.

Bien dimensionner son local avant d’installer un pont élévateur permet d’éviter les principales contraintes d’aménagement : hauteur sous plafond insuffisante, dalle trop faible ou dégagement latéral inadapté. Dans un garage, ces paramètres doivent être vérifiés en fonction du type de pont retenu, qu’il s’agisse d’un modèle 2 colonnes, 4 colonnes, à ciseaux ou de parking, mais aussi du gabarit et du poids des véhicules pris en charge. Hauteur utile, largeur disponible, profondeur de dalle et zones de circulation constituent les principaux repères à contrôler avant l’installation. Les dimensions indiquées dans ce guide restent des valeurs usuelles de référence ; les exigences exactes doivent être confirmées dans la notice du fabricant et, si nécessaire, auprès d’un professionnel qualifié.

Devis pour un pont élévateur

Quelle hauteur sous plafond prévoir pour lever un véhicule ?

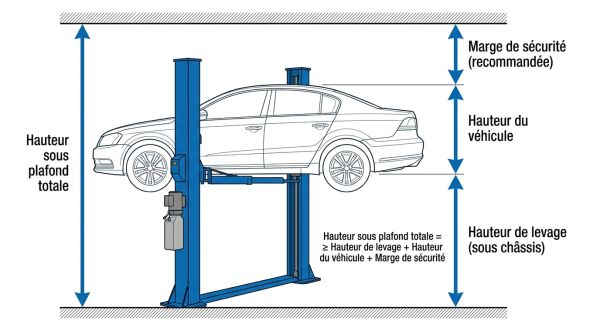

La formule de base tient en une ligne : Hauteur sous plafond nécessaire = hauteur du véhicule + hauteur de travail souhaitée sous plancher + marge de sécurité (60 cm)

La hauteur de travail sous plancher représente l'espace dont un technicien a besoin pour intervenir debout sous la caisse : ce repère tourne autour de 1,70 à 1,80 m pour couvrir la majorité des opérations de mécanique générale. La marge de 60 cm au-dessus du véhicule levé permet d'éviter tout contact entre le toit du véhicule et un obstacle (luminaire, gaine, traverse). Le type de pont joue également : une traverse haute sur un pont 2 colonnes ajoute de la hauteur requise ; une traverse basse dégage plus l'espace vertical.

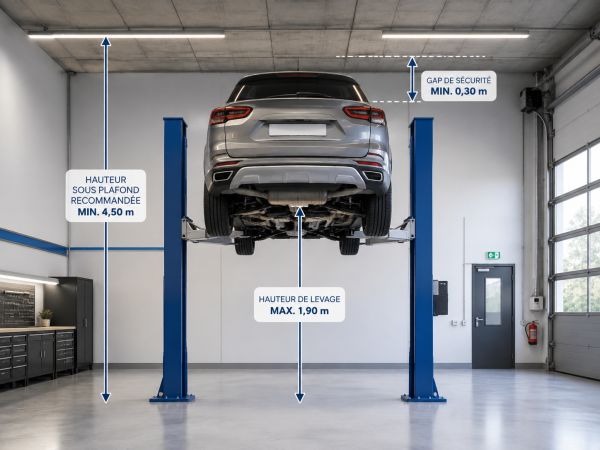

Atelier automobile avec SUV sur pont élévateur

Voir nos ponts élévateurs

Vous êtes fournisseur de pont élévateur ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelle surface au sol prévoir pour un pont élévateur ?

Type de pont	Hauteur plafond indicative	Hauteur de levée	Emprise au sol approximative	Points de vigilance
2 colonnes	3,5 m min, 4–4,5 m confort	Jusqu'à 2 m selon modèle	4,27 × 7,32 m min	Entraxe colonnes fixe après perçage ; traverse haute ou basse impacte le besoin de hauteur
4 colonnes	4 m min	Jusqu'à 2 m selon modèle	Plus importante qu'un 2 colonnes	Traverse de levage auxiliaire ajoute des besoins latéraux
Ciseaux basse levée	3 m peut suffire	0,1 à 1 m	Emprise réduite, dépend de la version	Accès sous caisse limité ; convient aux opérations sur roues/côtés
Ciseaux pleine levée / double ciseaux	3,5 à 4 m selon modèle	Jusqu'à 2 m	Compacte si hors sol, + génie civil si encastré	Version encastrée nécessite un caisson béton ferraillé dédié
Pont parking	3 m sous plafond courant	2 m (véhicule sur plateforme)	Colonnes 3 010 mm, longueur 3 914 mm, largeur 2 559 mm (exemple produit)	Pas conçu pour travailler sous véhicule ; usage superposition uniquement

Type de pont : 2 colonnes
Hauteur plafond indicative	3,5 m min, 4–4,5 m confort
Hauteur de levée	Jusqu'à 2 m selon modèle
Emprise au sol approximative	4,27 × 7,32 m min
Points de vigilance	Entraxe colonnes fixe après perçage ; traverse haute ou basse impacte le besoin de hauteur

Type de pont : 4 colonnes
Hauteur plafond indicative	4 m min
Hauteur de levée	Jusqu'à 2 m selon modèle
Emprise au sol approximative	Plus importante qu'un 2 colonnes
Points de vigilance	Traverse de levage auxiliaire ajoute des besoins latéraux

Type de pont : Ciseaux basse levée
Hauteur plafond indicative	3 m peut suffire
Hauteur de levée	0,1 à 1 m
Emprise au sol approximative	Emprise réduite, dépend de la version
Points de vigilance	Accès sous caisse limité ; convient aux opérations sur roues/côtés

Type de pont : Ciseaux pleine levée / double ciseaux
Hauteur plafond indicative	3,5 à 4 m selon modèle
Hauteur de levée	Jusqu'à 2 m
Emprise au sol approximative	Compacte si hors sol, + génie civil si encastré
Points de vigilance	Version encastrée nécessite un caisson béton ferraillé dédié

Type de pont : Pont parking
Hauteur plafond indicative	3 m sous plafond courant
Hauteur de levée	2 m (véhicule sur plateforme)
Emprise au sol approximative	Colonnes 3 010 mm, longueur 3 914 mm, largeur 2 559 mm (exemple produit)
Points de vigilance	Pas conçu pour travailler sous véhicule ; usage superposition uniquement

Emprise d'un pont 2 colonnes et dégagements

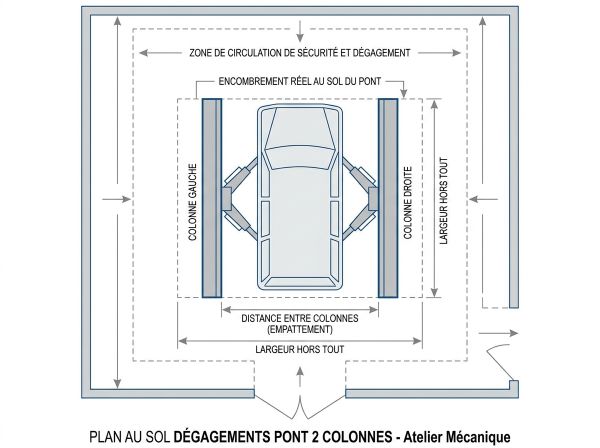

L'emprise minimale d'un pont 2 colonnes s'établit à environ 4,27 m × 7,32 m (soit environ 14 × 24 pieds). Pour un atelier confortable avec circulation aisée autour du véhicule, une zone de 4,88 m × 7,92 m constitue le repère de confort. L'entraxe entre colonnes varie entre 3,05 m et 3,66 m selon les modèles : cette valeur est fixée définitivement lors du perçage, il est donc impératif de la vérifier avant toute installation.Les dégagements latéraux autour du pont s'établissent à 0,9 m minimum de chaque côté, avec une recommandation à 1,2 à 1,5 m dès que la circulation outillage, chariots et bacs de vidange entre en jeu. La distance aux murs latéraux descend à 30 cm minimum si le contexte le contraint, mais cette valeur réduit fortement la praticité du poste.

Approche véhicule et zone de manœuvre atelier

L'accès au pont nécessite un espace devant et derrière le poste. Les repères courants indiquent environ 6 m devant pour aligner correctement le véhicule sur les bras, et 2,4 à 3 m derrière. Ces valeurs varient selon l'angle d'entrée dans le bâtiment et la présence d'une porte ou d'un couloir.Plusieurs éléments d'atelier réduisent la surface réellement disponible :

L'établi ou le meuble d'outillage placé en fond de poste consomme de la longueur d'approche.
Le compresseur ou le bac de récupération d'huile positionnés sur le côté réduisent les dégagements latéraux.
Les zones de stockage pneus ou batteries occupent souvent les espaces initialement prévus pour la circulation.

Quels obstacles au plafond et aux murs anticiper ?

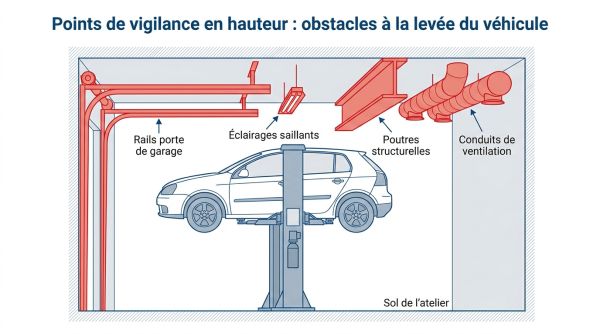

Les obstacles en hauteur constituent l'une des principales causes d'incompatibilité lors d'une installation de pont élévateur. Quatre types reviennent systématiquement.

Les rails de porte sectionnelle se déploient horizontalement au plafond sur une longueur pouvant dépasser 1,5 m. Selon leur implantation, ils empiètent sur la zone de levage et peuvent entrer en contact avec le toit d'un véhicule levé. Le repositionnement des rails ou le remplacement par une porte basculante sans rail intérieur sont les solutions de principe les plus courantes.

Les luminaires en saillie descendent parfois de 20 à 40 cm sous le plafond. Un véhicule surélevé peut les atteindre avant d'avoir atteint la hauteur de travail cible. L'éclairage latéral ou en applique sur les colonnes règle ce problème sans réduire la hauteur utile.

Les poutres apparentes ou renforts de charpente représentent un point dur : leur position et leur hauteur sous plafond réelle doivent être mesurées précisément, car elles peuvent limiter localement la hauteur disponible à moins que la hauteur générale du local.

Les gaines de ventilation et conduits basse hauteur s'installent souvent en périphérie mais peuvent descendre dans la zone de travail. Placer le pont à distance de ces réseaux ou prévoir leur déviation en amont du chantier d'installation reste la solution la plus sûre.

Quelles exigences de dalle béton selon le pont ?

Épaisseurs indicatives et points de contrôle béton

La dalle est le point de départ de tout projet d'installation. Les repères d'épaisseur varient selon le type de pont :

Pour un pont ciseaux, une épaisseur de 15 à 16 cm est souvent citée comme acceptable, les efforts sur chevilles étant considérés comme moins concentrés que sur un 2 colonnes.
Pour un pont 2 colonnes, l'épaisseur courante est d'environ 20 cm, avec certains modèles exigeant jusqu'à 30 cm selon la notice constructeur.
Pour un pont 4 colonnes, les charges concentrées sur les appuis peuvent nécessiter des exigences proches du 2 colonnes, à vérifier par type de modèle.

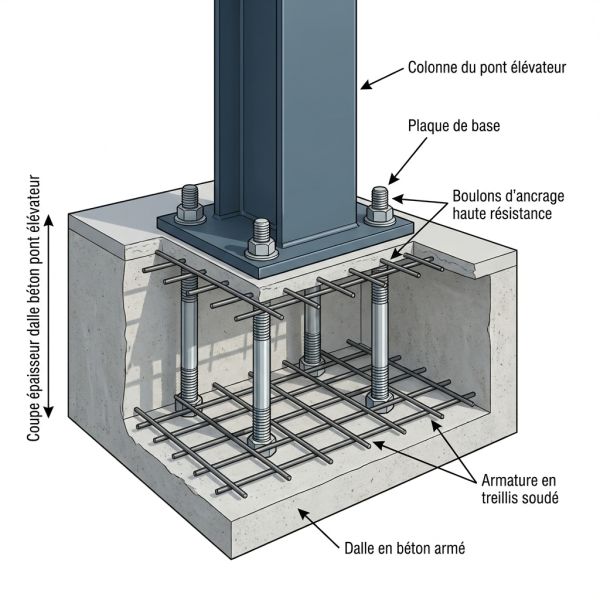

Coupe épaisseur dalle béton pont élévateur

Au-delà de l'épaisseur, plusieurs critères qualitatives conditionnent la tenue de l'installation : la dalle doit être plane, saine, sans fissures importantes et armée d'un treillis ou d'un ferraillage adapté. La résistance du béton atteint généralement la classe C20/25 minimum, avec certains fabricants demandant du C25/30. Les chevilles d'ancrage doivent être positionnées dans une zone sans discontinuité structurelle ni canalisation en sous-face.

Dalle neuve, cure et cas particuliers en étage

Une dalle neuve nécessite un délai de cure avant toute intervention de perçage et d'ancrage. Le repère courant est d'environ 21 à 28 jours après coulage, à confirmer selon les conditions climatiques et la formulation du béton.Deux situations appellent systématiquement un avis structurel :

Une dalle en élévation (étage ou plancher sur vide sanitaire), qui supporte des charges concentrées importantes au niveau des colonnes ou des appuis de ciseaux, nécessite l'intervention d'un bureau d'études ou d'un architecte pour valider la faisabilité.
La présence de réseaux enterrés ou de canalisations sous les zones d'ancrage peut rendre certains emplacements impossibles ou nécessiter un dévoiement préalable.

Quelle alimentation électrique et quels raccordements prévoir ?

L'alimentation d'un pont élévateur se décline en deux configurations principales selon les modèles :

220-230 V monophasé : présent sur certains modèles d'entrée ou de milieu de gamme ; compatible avec une installation électrique standard, mais nécessite tout de même une ligne dédiée avec protection adaptée.
380-400 V triphasé : plus courant sur les ponts orientés usage professionnel intensif ; exige une installation électrique spécifique et un tableau dédié.

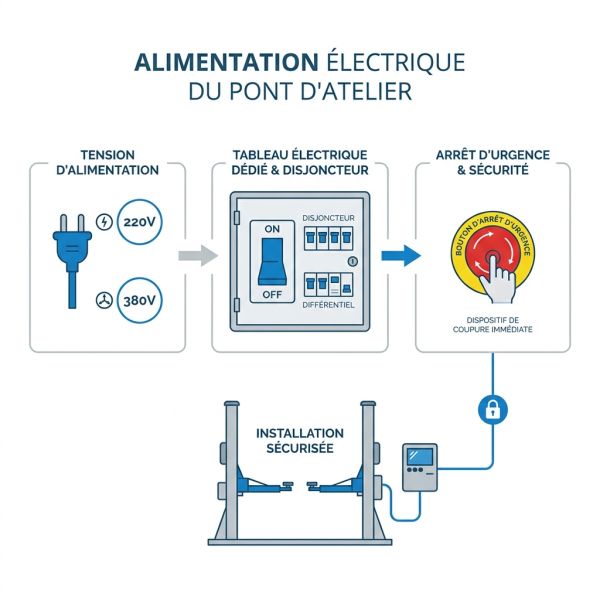

Infographie alimentation électrique pont

Dans les deux cas, un circuit dédié avec disjoncteur différentiel et mise à la terre est impératif. L'intensité du circuit dédié se situe généralement entre 30 et 50 A selon le modèle et les équipements associés, mais la plaque moteur et la notice constructeur font référence pour le dimensionnement exact. Un interrupteur de coupure d'urgence accessible et visible à proximité du poste est également requis.Certains ponts ciseaux à déverrouillage automatique nécessitent une alimentation en air comprimé à 8-10 bar en complément de l'alimentation électrique. Ce besoin doit être intégré au plan d'atelier dès la phase de conception.

Quelles options changent les dimensions à prévoir ?

Plusieurs variantes du même type de pont modifient significativement les besoins en hauteur ou en surface au sol.

Sur un pont 2 colonnes, la traverse haute relie les deux colonnes en partie supérieure : elle assure la rigidité de l'ensemble mais consomme de la hauteur libre. Son sommet peut atteindre 3 m ou plus selon le modèle, ce qui monte le seuil de hauteur sous plafond requis. La traverse basse, au contraire, ne gêne pas la hauteur mais implique une marche ou un obstacle au passage au sol selon les configurations.

La configuration asymétrique positionne les colonnes légèrement pivotées pour offrir plus de dégagement côté portes du véhicule. Elle facilite l'accès habitacle et la circulation autour du poste, au prix d'une emprise différente de celle d'un modèle symétrique classique.

Pour un pont ciseaux, la version encastrée supprime toute marche d'accès et libère le niveau de sol, mais exige un caisson béton ferraillé dimensionné précisément selon les spécifications constructeur. La version hors sol évite ce génie civil mais ajoute une surélévation de quelques centimètres à l'entrée du véhicule, pouvant poser problème sur les véhicules à très faible garde au sol.

Sur un pont 4 colonnes, l'ajout d'une traverse de levage auxiliaire pour lever un train roulant indépendamment des plateformes génère un encombrement latéral supplémentaire et des besoins de dégagement accrus de chaque côté.

Comment implanter un pont élévateur dans un atelier ?

Distances de circulation et organisation multi-postes

L'implantation commence par la superposition du plan du pont sur le plan du local, en intégrant les dégagements autour de chaque côté. Le repère de 0,9 à 1,5 m autour du pont s'applique à tous les côtés, avec une attention particulière à l'ouverture des portes du véhicule : une portière s'ouvre sur 80 à 100 cm, ce qui peut empiéter sur les dégagements latéraux prévus.En configuration multi-postes, chaque pont dispose de son propre espace de circulation et les postes ne partagent pas leur zone de dégagement. La largeur d'allée de service entre deux postes côte à côte ne descend pas en dessous de 1,5 à 2 m pour permettre le passage d'un chariot d'outillage ou d'un bac de vidange.Le cheminement des déchets d'atelier, des pneumatiques usagés et des pièces démontées doit être tracé en amont pour éviter que ces flux n'occupent les dégagements de sécurité autour du pont.

Quelles mesures relever avant de choisir le pont ?

Avant de sélectionner un modèle, six catégories de mesures doivent être relevées sur le bâtiment. Le tableau ci-dessous synthétise les points de référence et les valeurs à noter.

Mesure à relever	Point de référence	Valeur à vérifier
Hauteur sous plafond	Du sol fini jusqu'à l'obstacle le plus bas (luminaire, rail, poutre)	3,5 m min ; 4–4,5 m pour mécanique sous caisse
Largeur utile de la travée	Distance intérieure mur à mur	4,27 m min pour pont 2 colonnes
Longueur disponible	Espace libre de mur à mur dans l'axe du véhicule	7,32 m min + zones d'approche
Porte de garage	Hauteur et largeur de l'ouverture + position des rails	2,4 m de largeur min recommandée ; rails à cartographier
Obstacles en hauteur	Rails, luminaires, gaines, poutres	Mesurer hauteur sous chaque obstacle
Dalle béton	Épaisseur réelle, état, présence de fissures ou de réseaux	20 cm courant pour 2 colonnes ; à vérifier selon fabricant
Alimentation électrique	Distance au tableau, tension disponible, capacité disjoncteur	Ligne dédiée 30–50 A ; 220 V ou 380 V selon modèle

Pour les mesures de hauteur, il convient de mesurer à plusieurs endroits du local : la hauteur n'est pas toujours uniforme, notamment sous une charpente en pente ou sous des rails de porte. Le gabarit du véhicule le plus haut du parc à traiter sert de référence pour tous les calculs.
