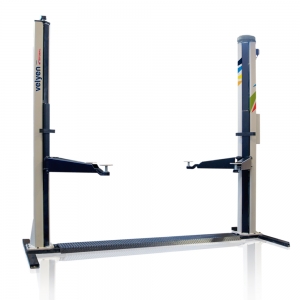

Comment fonctionne un pont élévateur 2 colonnes ?

đź’ˇ Ce qu'il faut retenir :

• Un pont Ă©lĂ©vateur 2 colonnes fonctionne selon deux technologies d'entraĂ®nement : le système hydraulique Ă  vĂ©rins et le système mĂ©canique Ă  vis sans fin, chacun avec ses propres contraintes d'entretien.
• Le pont hydraulique utilise un groupe moteur-pompe qui envoie de l'huile sous pression vers les vĂ©rins, lesquels entraĂ®nent les chariots et bras porteurs via une chaĂ®ne ou un câble.
• Des câbles de synchronisation maintiennent l'Ă©quilibre entre les deux colonnes pendant la montĂ©e et la descente ; un dĂ©faut de tension ou d'usure provoque un dĂ©sĂ©quilibre visible et nĂ©cessite un arrĂŞt immĂ©diat.
• L'installation d'un pont 2 colonnes exige une dalle bĂ©ton d'au moins 20 cm (selon modèle et fabricant), ancrĂ©e avec des goujons au couple prescrit, dans un local d'au moins 3,5 m de hauteur sous plafond.
• L'alimentation Ă©lectrique dĂ©pend du moteur : certains modèles fonctionnent en 220 V monophasĂ©, d'autres en 400 V triphasĂ© ; la vĂ©rification s'effectue sur la plaque signalĂ©tique du pont.
• Un entretien prĂ©ventif rĂ©gulier est nĂ©cessaire : vidange d'huile hydraulique tous les deux ans environ, contrĂ´le de la tension des câbles, lubrification des verrous et inspection annuelle par un professionnel.

Un pont élévateur 2 colonnes repose sur deux technologies d'entraînement bien distinctes : le système hydraulique à vérins et le système mécanique à vis sans fin. Comprendre leur fonctionnement permet d'anticiper les exigences d'installation, les sécurités à mettre en œuvre et les opérations de maintenance à planifier. Les deux technologies assurent la montée et la descente des bras porteurs, mais elles diffèrent dans la chaîne d'effort, le niveau d'usure et les points de contrôle à surveiller en atelier. Le choix entre hydraulique et vis conditionne également la fréquence d'entretien et la durée de vie du pont. Le lien entre la montée et la descente, la synchronisation et les sécurités mécaniques est central dans les deux cas.

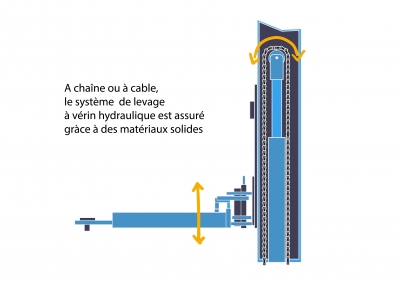

Le pont élévateur hydraulique mobilise un groupe moteur-pompe logé dans l'une des colonnes. Le moteur électrique entraîne la pompe, qui aspire l'huile depuis un réservoir et l'achemine sous pression vers les vérins hydrauliques situés à l'intérieur de chaque colonne. La pression du fluide pousse le piston du vérin, qui transmet l'effort à une chaîne ou à un câble fixé au chariot porteur. Ce mouvement fait monter le chariot et les bras porteurs le long de la colonne, soulevant ainsi le véhicule positionné dessus. Lors de la descente, la commande ouvre une valve de déverrouillage hydraulique. Le poids du véhicule repousse alors l'huile vers le réservoir de manière contrôlée, permettant une descente progressive. Les pont élévateur 2 colonnes hydrauliques reçoivent ainsi un flux d'huile régulé dans les deux sens, ce qui garantit une montée et une descente maîtrisées.

La synchronisation constitue un élément central du fonctionnement hydraulique. Des câbles ou des chaînes d'équilibrage relient les deux colonnes et compensent les écarts de vitesse entre les vérins. Leur rôle est de maintenir les chariots à la même hauteur de chaque côté pendant toute la durée du levage. Ces câbles n'assurent pas le levage : ils régulent uniquement l'équilibre entre les deux côtés. Les verrous mécaniques de sécurité s'engagent automatiquement sur un rail cranté à chaque palier de hauteur. En cas de perte soudaine de pression hydraulique, le chariot descend légèrement jusqu'à ce que le verrou s'enclenche sur le cran suivant et bloque la descente. Avant toute intervention sous le véhicule, les verrous doivent être vérifiés visuellement. Pour descendre, il faut remonter légèrement le pont afin de décharger les verrous, puis actionner le levier de déverrouillage avant d'ouvrir la valve hydraulique. Plusieurs signaux indiquent un dysfonctionnement du système de synchronisation ou des sécurités sur un pont hydraulique :

• Une montĂ©e ou une descente en dĂ©sĂ©quilibre visible entre les deux colonnes traduit une tension insuffisante ou une usure des câbles de synchronisation.
• Un bruit inhabituel lors du levage, notamment un claquement mĂ©tallique, signale un problème de crans ou de verrous.
• Une fuite d'huile visible sur les vĂ©rins ou les flexibles impose un arrĂŞt immĂ©diat et une intervention avant toute nouvelle utilisation.
• Une montĂ©e plus lente d'un cĂ´tĂ© que de l'autre, mĂŞme en l'absence de bruit, indique un dĂ©faut de synchronisation Ă  contrĂ´ler.

Le pont hydraulique comporte peu de pièces d'usure par rapport à un pont à vis, ce qui lui confère une plus longue durée de vie. La vérification régulière du mouvement synchrone des bras de levage reste nécessaire pour garantir un fonctionnement fiable de la colonne de levage hydraulique.

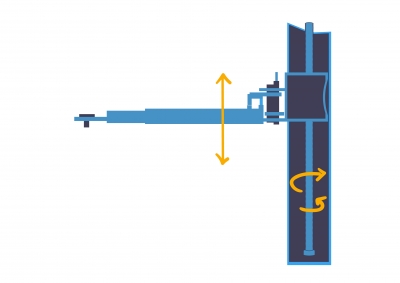

Le pont élévateur à vis sans fin dispose de deux vis dans chaque colonne. Le moteur d'entraînement met les vis en rotation. Le mouvement rotatif des vis entraîne les écrous solidaires des chariots porteurs, qui se déplacent vers le haut ou vers le bas selon le sens de rotation. Lorsque le moteur inverse son sens, les chariots descendent sous l'effet de la gravité et de la rotation inversée des vis. Les pièces directement sollicitées dans cette architecture sont les vis elles-mêmes, les écrous de translation et les chariots. L'usure se concentre sur ces éléments, en particulier en cas de lubrification insuffisante ou de surcharge répétée. Sur un pont à vis, la surveillance du jeu entre vis et écrou constitue le principal indicateur d'usure à suivre.

Le pont à vis sans fin présente l'avantage d'une commande directe et d'une mise en œuvre simple. Il ne nécessite pas de circuit hydraulique ni de réservoir d'huile de levage, ce qui réduit le nombre d'éléments à contrôler. En contrepartie, les vis et les écrous s'usent plus rapidement qu'un système à vérins hydrauliques, notamment lorsque le pont opère à charge maximale de façon répétée. Les points à surveiller sur un pont à vis sont les suivants :

• La lubrification des vis doit ĂŞtre vĂ©rifiĂ©e et complĂ©tĂ©e rĂ©gulièrement selon les prĂ©conisations du fabricant, car un manque de lubrifiant accĂ©lère l'usure des filets.
• L'encrassement des vis par des projections de fluides de coupe ou de saletĂ© peut bloquer la translation des chariots et doit ĂŞtre nettoyĂ© pĂ©riodiquement.
• Le jeu entre la vis et l'Ă©crou augmente avec l'usure ; un jeu excessif se manifeste par un dĂ©placement irrĂ©gulier ou un bruit de claquement lors du changement de sens.
• Les bras porteurs doivent ĂŞtre contrĂ´lĂ©s pour dĂ©tecter toute dĂ©formation ou tout jeu anormal dans leurs pivots.

Les ponts à vis restent utilisés dans certains ateliers où la simplicité de la commande et l'absence de circuit hydraulique constituent un critère de choix, notamment pour des usages peu intensifs. Pour les garages à forte activité ou traitant des véhicules lourds, le pont 2 colonnes hydraulique offre une durée de vie et une régularité de fonctionnement supérieures.

La stabilité d'un pont élévateur 2 colonnes dépend directement de la qualité du support béton. Les efforts transmis par les colonnes lors du levage sont importants et exigent une dalle conforme aux préconisations du fabricant. L'épaisseur couramment retenue pour un pont standard jusqu'à 4 tonnes est de 20 cm minimum. Certains modèles plus lourds ou certaines configurations nécessitent une épaisseur de 25 à 30 cm. La classe de béton recommandée est généralement C20/25 (équivalent B25), avec un sol support stable et bien compacté. La dalle doit être coulée de façon monolithique, sans joint dans la zone d'ancrage, et avoir atteint sa pleine résistance avant le perçage, soit 28 jours de cure minimum. L'ancrage des colonnes au sol s'effectue avec des goujons ou chevilles à charge lourde en diamètre M16 ou M18 selon le modèle. Chaque forage doit être réalisé strictement à la verticale, à la profondeur prescrite par le fabricant. Le serrage final s'effectue à la clé dynamométrique au couple indiqué dans la notice. Avant de serrer, chaque colonne doit être mise à niveau pour garantir la verticalité et éviter un déséquilibre lors du levage. Un ancrage insuffisant ou une dalle sous-dimensionnée expose à des risques de fissures, d'instabilité progressive et, dans les cas les plus graves, de basculement. Les paramètres à vérifier avant l'installation sont les suivants :

• L'Ă©paisseur et la qualitĂ© de la dalle bĂ©ton existante, Ă  comparer aux exigences de la notice du pont.
• L'absence de rĂ©seaux noyĂ©s dans la zone de perçage, notamment les gaines Ă©lectriques et canalisations.
• La planĂ©itĂ© du sol, dont la tolĂ©rance recommandĂ©e est infĂ©rieure Ă  5 mm par mètre.
• Le temps de cure du bĂ©ton, qui doit atteindre 28 jours avant tout perçage et ancrage.

La hauteur sous plafond conditionne directement la hauteur de levage utilisable et la sécurité de travail sous le véhicule. Pour un pont 2 colonnes standard, une hauteur libre de 3,5 m minimum est nécessaire. Une hauteur de 4 à 4,5 m offre des conditions de travail confortables et permet d'intervenir sur des véhicules hauts comme les fourgons. La mesure doit être prise jusqu'à l'obstacle le plus bas du local, qu'il s'agisse d'un rail de porte de garage, d'une gaine de ventilation ou d'un luminaire. Au sol, un dégagement latéral d'au moins 80 cm entre les colonnes et les murs adjacents permet de circuler et de travailler sans contrainte. L'écartement entre les deux colonnes est généralement de l'ordre de 3 m, selon le gabarit fourni par le fabricant. Une zone d'approche d'environ 6 m devant le pont facilite le positionnement correct du véhicule avant levage.

L'alimentation électrique du pont élévateur 2 colonnes dépend du moteur hydraulique ou d'entraînement intégré. Certains ponts de capacité standard, jusqu'à environ 3 à 4 tonnes, sont disponibles en 220 V monophasé. D'autres, notamment ceux à plus forte capacité ou à moteur plus puissant, exigent une alimentation en 400 V triphasé. La vérification s'effectue directement sur la plaque signalétique du pont ou dans la documentation technique du fabricant. L'installation du circuit électrique doit correspondre exactement aux spécifications du moteur. Un câblage inadapté expose à des risques de dysfonctionnement, de surchauffe ou de dommages sur le groupe hydraulique. Si l'atelier ne dispose pas du type d'alimentation requis, un électricien qualifié doit adapter l'installation avant la mise en service du pont. Pour les ponts fonctionnant en 220 V, un circuit dédié est recommandé afin d'éviter les chutes de tension lors des démarrages du moteur. Un pont élévateur 2 colonnes 220 V existe bien sur le marché ; il convient cependant de vérifier la compatibilité avec le modèle choisi avant toute commande.

Avant de procéder au levage, une inspection visuelle rapide du pont s'impose. Il s'agit de contrôler l'absence de fuite d'huile, l'état des câbles de synchronisation, le bon état des bras porteurs et de leurs patins, et le fonctionnement des commandes. Le sol autour du pont doit être dégagé de tout outil ou objet susceptible de gêner la manœuvre. Le positionnement du véhicule constitue une étape déterminante. Le véhicule doit être centré entre les colonnes, avec les quatre points de levage du châssis alignés avec les bras porteurs. Ces points de levage sont indiqués dans la notice du véhicule ou sur des repères peints sur le soubassement. Un positionnement incorrect peut provoquer un basculement lors de la montée, même à faible hauteur. La séquence de levage sécurisée comprend les étapes suivantes :

• RĂ©gler la longueur et la rotation des bras porteurs pour les aligner exactement sous les points de levage du vĂ©hicule avant toute Ă©lĂ©vation.
• Monter le pont Ă  environ 20 Ă  30 cm du sol, puis s'arrĂŞter pour tester la stabilitĂ© du vĂ©hicule en le poussant lĂ©gèrement de chaque cĂ´tĂ©.
• Si le vĂ©hicule est stable, poursuivre la montĂ©e jusqu'Ă  la hauteur de travail souhaitĂ©e.
• Attendre l'enclenchement automatique des verrous mĂ©caniques sur les crans de sĂ©curitĂ© avant toute intervention sous le vĂ©hicule.
• VĂ©rifier visuellement et manuellement que les verrous sont bien engagĂ©s des deux cĂ´tĂ©s avant de passer sous le vĂ©hicule.
• Ne jamais rester sous un vĂ©hicule levĂ© dont les verrous ne sont pas engagĂ©s ou dont le fonctionnement est incertain.

Pour la descente, la procédure s'effectue en sens inverse. Il faut d'abord remonter légèrement le pont de quelques centimètres pour décharger la contrainte exercée sur les verrous. Le levier de déverrouillage mécanique s'actionne ensuite sur chaque colonne, puis la commande de descente est activée pour permettre le retour contrôlé de l'huile vers le réservoir. La zone sous et autour du pont doit être dégagée de toute personne avant d'amorcer la descente. Le pont élévateur 2 colonnes ne doit jamais être utilisé pour lever un véhicule dont le poids dépasse la capacité nominale indiquée sur la plaque signalétique du pont. Un dépassement de charge expose à des déformations des bras, à une perte de synchronisation et à un risque de chute du véhicule.

Les câbles de synchronisation sont les éléments les plus sollicités sur un pont hydraulique 2 colonnes. Leur tension doit être uniforme des deux côtés pour garantir un levage équilibré. Un câble détendu ou présentant des fils brisés doit être remplacé sans délai. Le contrôle visuel des câbles s'effectue au moins une fois par mois, en inspectant leur cheminement sur les poulies et leur état général sur toute leur longueur. Les verrous mécaniques nécessitent un graissage régulier pour rester réactifs et s'enclencher correctement à chaque cran. Un verrou rigide ou présentant un jeu anormal doit être contrôlé et ajusté par un technicien. Les ressorts de rappel des verrous sont également à inspecter : un ressort fatigué empêche l'enclenchement automatique du verrou lors d'une perte de pression soudaine. Les boulons d'ancrage des colonnes au sol doivent être contrôlés et resserrés au couple prescrit une fois par mois, car les vibrations du levage peuvent provoquer un desserrage progressif.

L'huile hydraulique du pont élévateur hydraulique se dégrade avec le temps, notamment par accumulation d'eau due à la condensation. Cette dégradation réduit les performances de levage et accélère l'usure des composants du circuit. Une vidange d'huile tous les deux ans environ est recommandée sur les ponts hydrauliques en utilisation régulière, selon les préconisations du fabricant. L'huile de remplacement doit correspondre exactement au type spécifié dans la documentation du pont. Le niveau d'huile doit être vérifié chaque semaine sur le regard du réservoir du groupe hydraulique. Un niveau bas peut indiquer une fuite dans le circuit, sur les flexibles ou les raccords. Toute fuite visible impose un arrêt du pont et une réparation avant remise en service. Le calendrier d'entretien minimal à respecter sur un pont 2 colonnes hydraulique comprend les actions suivantes :

• ContrĂ´le visuel quotidien avant utilisation : fuites, Ă©tat des câbles, engagements des verrous, Ă©tat des bras et patins.
• Lubrification hebdomadaire des pièces mobiles et contrĂ´le du niveau d'huile hydraulique.
• ContrĂ´le mensuel de la tension des câbles de synchronisation, du serrage des boulons d'ancrage et de l'Ă©tat des verrous.
• Vidange de l'huile hydraulique tous les deux ans ou selon les intervalles du fabricant.
• Inspection annuelle complète par un professionnel qualifiĂ©, avec test des sĂ©curitĂ©s en charge et rapport de conformitĂ©.

Pour un pont élévateur standard jusqu'à 4 tonnes, l'épaisseur de dalle béton couramment requise est de 20 cm minimum. Certains modèles à plus forte capacité exigent 25 à 30 cm. La dalle doit être coulée de façon monolithique, en béton de classe C20/25 minimum, et avoir atteint sa pleine résistance après 28 jours de cure avant tout perçage. Les préconisations exactes figurent dans la notice d'installation du fabricant, qui fait référence en cas de doute.

La fixation d'un pont 2 colonnes s'effectue par ancrage des colonnes dans la dalle béton à l'aide de goujons ou chevilles à charge lourde, en diamètre M16 ou M18 selon le modèle. Les trous de perçage doivent être réalisés strictement à la verticale à la profondeur indiquée par le fabricant. Chaque colonne est mise à niveau avant le serrage final, effectué à la clé dynamométrique au couple prescrit. Un alignement correct des deux colonnes, vérifié à l'aide d'une ficelle tendue ou d'un gabarit, conditionne la qualité du fonctionnement et de la synchronisation du pont.

Oui, des ponts élévateurs 2 colonnes en 220 V monophasé existent sur le marché, notamment pour les capacités jusqu'à 3 à 4 tonnes. D'autres modèles, à moteur plus puissant ou à capacité supérieure, fonctionnent en 400 V triphasé. La tension requise figure sur la plaque signalétique du pont et dans la fiche technique du fabricant. Avant l'achat, il convient de vérifier que l'alimentation disponible dans l'atelier correspond au modèle sélectionné. Un circuit électrique dédié est recommandé pour les ponts élévateurs 220 V afin d'éviter les chutes de tension au démarrage du moteur.

Un lift 2 colonnes se désynchronise principalement lorsque les câbles de synchronisation présentent une tension inégale entre les deux colonnes, une usure avancée ou des fils brisés. Un ancrage des colonnes mal réalisé ou desserré peut également introduire un défaut de verticalité qui perturbe le guidage des chariots. La surcharge répétée d'un côté accélère le phénomène. Le premier signe visible est une différence de hauteur entre les deux bras porteurs lors de la montée ou de la descente. En cas de désynchronisation constatée, le pont doit être arrêté immédiatement, le véhicule descendu en sécurité et les câbles ainsi que les verrous contrôlés avant toute nouvelle utilisation. Si le défaut persiste, l'intervention d'un technicien qualifié s'impose.
