Mise en service et Installation d’un pont élévateur

💡 L'essentiel à retenir :

• La mise en service et l'installation d'un pont élévateur imposent de respecter trois référentiels principaux : la directive Machines 2006/42/CE, la norme EN 1493 et l'arrêté du 1er mars 2004 sur les appareils de levage.
• La dalle béton doit mesurer entre 12 et 20 cm d'épaisseur ; pour un pont de plus de 4 000 kg, une épaisseur supérieure à 20 cm est requise, avec une planéité et une portance conformes aux prescriptions du fabricant.
• Un dégagement minimal de 80 cm entre le pont et les murs est obligatoire ; pour un pont 2 colonnes, prévoir une hauteur sous plafond comprise entre 3,2 et 4,8 m selon la version.
• Avant la première utilisation, l'exploitant doit faire réaliser une vérification de mise en service comprenant un examen d'adéquation, un examen de montage, une épreuve statique, une épreuve dynamique et un test des limiteurs de charge, avec remise d'un rapport.
• La VGP annuelle (tous les 12 mois) est obligatoire en exploitation ; elle génère un rapport de vérification à conserver dans le registre de sécurité de l'atelier.
• Tout déplacement, réparation ou modification structurelle impose une remise en service avec de nouveaux contrôles et une traçabilité documentaire avant toute reprise d'utilisation.

L'installation d'un pont élévateur en atelier suit une logique en trois temps : respecter les normes et les contraintes d'implantation avant la pose, procéder au montage et au raccordement selon les instructions du fabricant, puis effectuer les vérifications réglementaires avant la première utilisation. Les ponts de levage sont soumis à des obligations précises tout au long de leur cycle de vie, depuis la réception de l'équipement jusqu'à la vérification annuelle en exploitation. Ce guide couvre les exigences normatives, les prérequis techniques, les modes d'installation et les contrôles obligatoires pour mettre un pont élévateur en conformité dès le premier jour.

Un pont élévateur est considéré comme une machine au sens de la directive Machines 2006/42/CE. Tout équipement marqué CE doit répondre aux exigences essentielles de santé et de sécurité définies par cette directive : protection contre les risques liés au levage, stabilité, dispositifs de sécurité, commandes accessibles et identifiées. Sans marquage CE et sans déclaration CE de conformité, l'équipement est non conforme et ne peut pas être mis en service. Lors de l'achat ou de la réception du matériel, trois documents sont à exiger : la déclaration CE de conformité, la notice technique en français et la plaque signalétique fixée sur l'équipement indiquant la capacité maximale d'utilisation (CMU). Ces documents constituent la base du dossier de conformité de l'équipement et sont demandés lors des contrôles réglementaires ultérieurs.

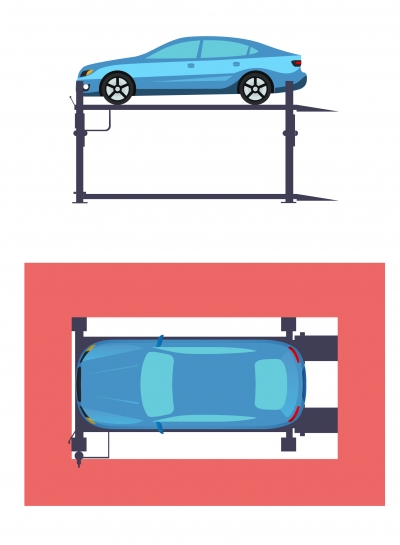

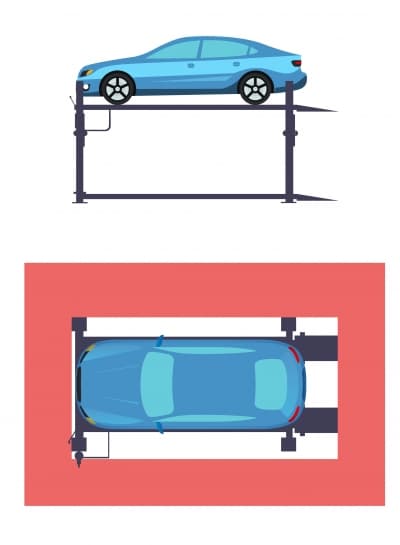

En zone de travail, la norme d'encombrement fixe les dégagements minimaux à respecter autour du pont élévateur. Une distance de 80 centimètres au minimum doit être maintenue entre chaque colonne ou flanc du pont élévateur et les murs du garage ou de l'atelier. Ce dégagement garantit la circulation libre du technicien autour du véhicule levé, l'ouverture des portières en position haute et l'accès aux commandes sans obstruction. La zone d'implantation recommandée pour un pont 2 colonnes atteint au minimum 4,2 m de large sur 6 m de long pour intégrer les dégagements latéraux et les espaces d'accès.

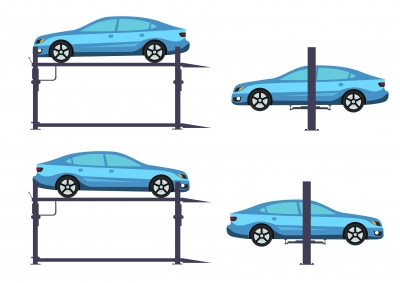

La norme EN 1493 est la référence européenne de sécurité applicable aux ponts élévateurs de véhicules. Elle couvre la construction, la stabilité, les dispositifs de verrouillage, les commandes et la documentation technique. Elle impose notamment la réversibilité de la charge : le pont doit supporter le véhicule quelle que soit la répartition du poids entre l'avant et l'arrière, la partie la plus lourde pouvant se trouver dans les deux sens. Pour l'acheteur, vérifier la conformité à EN 1493 signifie contrôler la cohérence entre la CMU affichée sur la plaque signalétique et les véhicules à traiter, s'assurer de la présence des dispositifs de verrouillage mécanique en position haute et confirmer que la notice technique détaille les points de levage compatibles avec les modèles de véhicules concernés. Ces éléments conditionnent l'adéquation de l'équipement au contexte d'utilisation et sont vérifiés lors de la mise en service réglementaire.

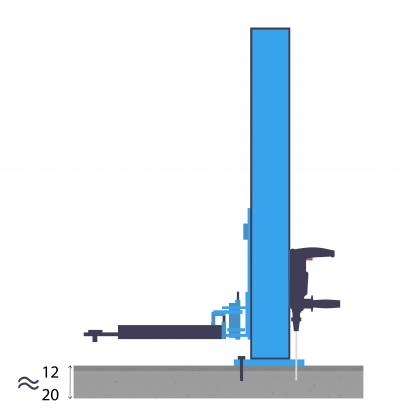

L'épaisseur de la dalle de béton conditionne la solidité des ancrages et la stabilité à long terme de l'installation. En règle générale, cette épaisseur doit être comprise entre 12 et 20 centimètres pour les ponts élévateurs courants. Les ponts dont la masse dépasse 4 000 kilos ou dont la CMU est élevée peuvent nécessiter une épaisseur supérieure à 20 centimètres. La portance du béton et sa planéité sont tout aussi déterminantes : un sol fissuré, en mauvais état ou présentant un dénivelé important compromet l'alignement des colonnes et l'efficacité des chevilles d'ancrage. Pour un pont 2 colonnes, la fondation pour pont élévateur 2 colonnes doit être coulée de manière monolithique, sans joints à l'aplomb des points d'ancrage, avec un béton de résistance adaptée aux charges transmises. Le fabricant précise dans sa notice technique les caractéristiques minimales du support, auxquelles il convient de se conformer strictement.

Le perçage des trous d'ancrage requiert un perforateur et doit être réalisé strictement à la verticale, aux diamètres et profondeurs indiqués par la documentation du fabricant. Des chevilles pour charges lourdes, correctement dimensionnées, sont serrées au couple prescrit avec une clé dynamométrique. En cas de dalle de béton non conforme, trois solutions sont envisageables : refaire entièrement la dalle, couler des plots en béton sous chaque colonne pour atteindre l'épaisseur requise, ou modifier l'embase des colonnes en H pour répartir les charges sur une surface plus grande. Chacune de ces options doit être validée au regard des prescriptions du fabricant avant toute mise en œuvre. fixation pont elevateur : quelle que soit la solution retenue, elle doit garantir la tenue des ancrages et la stabilité du pont conformément à la notice.

La hauteur sous plafond pour un pont élévateur 2 colonnes se situe entre 3,2 m et 4,8 m selon la version choisie : les modèles sans embase réclament moins de hauteur que les versions avec embase haute. Cette fourchette doit intégrer la course de levage maximale du pont et la hauteur totale du véhicule une fois levé. Un pont destiné à des utilitaires ou des véhicules hauts nécessite de s'approcher de la valeur haute. La vérification de la hauteur disponible dans le bâtiment doit être effectuée avant toute commande, en consultant le plan d'implantation fourni par le fabricant, qui précise les cotes exactes selon le modèle retenu. Pour les ponts à ciseaux encastrés et les ponts 1 colonne, les contraintes de hauteur sont différentes et doivent faire l'objet d'une analyse spécifique selon les fiches techniques.

Avant de débuter le montage pont élévateur, plusieurs points techniques doivent être vérifiés et validés sur site. La planéité du sol conditionne l'alignement des colonnes : un dénivelé non corrigé se traduit par une asynchronie de levage. L'alimentation électrique doit correspondre aux spécifications de la plaque signalétique du moteur, en général 230 V monophasé pour les modèles légers ou 400 V triphasé pour les versions plus puissantes. Une alimentation dédiée avec protection par disjoncteur différentiel adapté à la puissance du moteur est requise. L'intervention d'un électricien certifié garantit la conformité du raccordement aux normes en vigueur. Les points suivants doivent également être contrôlés avant démarrage :

• La conformité de la dalle : épaisseur, portance, absence de fissures aux zones d'ancrage.
• L'alignement des futurs points d'ancrage, vérifiable par une ficelle tendue entre les deux emplacements de colonnes.
• La disponibilité du plan d'implantation fourni par le fabricant, qui fixe l'entraxe exact entre colonnes selon le modèle.
• Le dégagement de la zone de manœuvre et l'accessibilité pour la manutention des éléments à la réception (un chariot élévateur peut être nécessaire pour le déchargement selon les modèles).

Le schéma de câblage du fabricant fait foi pour toute connexion électrique. Aucune modification de câblage ne doit être réalisée sans validation préalable par le fabricant ou un technicien qualifié.

En atelier professionnel, la pose d'un pont élévateur en autonomie est possible à condition de disposer des compétences en mécanique et en électricité nécessaires et de suivre scrupuleusement le manuel d'installation fourni à la livraison. Certains fabricants complètent ce manuel par une vidéo de montage décrivant chaque étape. Les procédures varient selon le type d'appareil :

Recourir à un installateur pont élévateur professionnel est nécessaire dès que l'installation présente une complexité technique élevée : pont 4 colonnes, pont encastré avec reprise de dalle, ou atelier avec contraintes particulières d'alimentation électrique. Le coût de l'installation varie selon le type d'appareil, la préparation du support et les travaux annexes nécessaires. Pour un pont 2 colonnes standard, les tarifs d'installation se situent généralement entre 400 € et 700 € HT. Un pont 4 colonnes ou un pont à ciseaux entraîne un coût supérieur, souvent compris entre 700 € et 1 000 € HT. L'installation d'un pont encastré implique des travaux de maçonnerie et de terrassement dont le coût dépasse ces fourchettes. Le prestataire prend en charge l'implantation, le perçage, l'ancrage, le raccordement électrique et les tests de fonctionnement. Il remet un compte-rendu d'intervention qui constitue une première pièce du dossier de conformité de l'équipement.

L'installation réalisée par le fabricant couvre en général l'ensemble des opérations : vérification du site, implantation, montage mécanique, raccordement électrique, réglages et tests de fonctionnement. Le technicien du fabricant procède aux essais initiaux en charge, contrôle le bon fonctionnement de tous les dispositifs de sécurité et remet les documents de mise en service, notamment le procès-verbal d'installation et le carnet de maintenance. Cette option présente un intérêt direct pour la garantie : une installation réalisée hors des prescriptions du fabricant peut remettre en cause la prise en charge des pannes ou des dommages. Certains fabricants proposent cette prestation sans frais supplémentaires dans leur offre commerciale, d'autres la facturent séparément. Quel que soit le cas, cette intervention constitue une traçabilité solide pour les contrôles réglementaires ultérieurs.

Avant la première utilisation d'un pont élévateur en atelier professionnel, l'employeur doit faire réaliser une vérification de mise en service par une personne qualifiée, interne ou externe à l'entreprise, conformément à l'arrêté du 1er mars 2004 relatif aux appareils de levage. Cette vérification comprend cinq étapes obligatoires :

• L'examen d'adéquation : vérifier que le pont est adapté aux tâches prévues, aux charges à soulever et aux contraintes du site, notamment la hauteur sous plafond et l'accessibilité.
• L'examen de montage et d'installation : contrôler la conformité des ancrages, l'alignement des colonnes, le câblage électrique et les raccordements hydrauliques.
• L'épreuve statique : soumettre le pont à une charge supérieure à la CMU selon les coefficients définis par la notice du fabricant, pendant la durée prescrite, afin de vérifier l'absence de déformation ou de défaillance.
• L'épreuve dynamique : effectuer des cycles de levage et d'abaissement avec une charge supérieure à la CMU selon les coefficients applicables, pour valider le fonctionnement des mécanismes et des dispositifs de sécurité en conditions réelles.
• Le test des limiteurs de charge et des dispositifs de sécurité : vérifier le bon déclenchement des limiteurs, des verrouillages mécaniques en position haute, des fins de course et de l'arrêt d'urgence.

Cette vérification donne lieu à un rapport de vérification que l'exploitant conserve et inscrit dans le registre de sécurité de l'établissement. Ce document est requis en cas de contrôle par l'inspection du travail ou d'incident impliquant l'équipement.

À la mise en service d'un pont élévateur dans un atelier professionnel, l'employeur assume la responsabilité de la conformité de l'équipement et de son installation. L'appareil doit être accompagné de sa déclaration CE de conformité et porter le marquage CE, attestant que le fabricant a respecté les exigences essentielles de la directive Machines 2006/42/CE. L'exploitant doit également constituer le dossier de l'équipement, qui regroupe la notice technique, le rapport de vérification de mise en service, le carnet de maintenance et les instructions de sécurité pour les opérateurs. La formation des utilisateurs aux règles de sécurité et aux procédures de levage fait partie des obligations de l'employeur dès la mise en service. Des organismes habilités tels que Bureau Veritas ou MC Levage peuvent intervenir pour réaliser ou valider la vérification de mise en service sur demande de l'exploitant, notamment lorsque l'entreprise ne dispose pas en interne d'une personne qualifiée pour ces contrôles.

Une remise en service est obligatoire chaque fois qu'un événement est susceptible d'affecter la sécurité ou la stabilité du pont élévateur. Les situations qui déclenchent cette obligation sont les suivantes : démontage et remontage de l'appareil sur un autre emplacement, déplacement impliquant le déperçage et le reanCRage, réparation d'un organe structurel ou de sécurité, modification de la configuration, accident ou choc ayant pu altérer les ancrages, les colonnes ou les systèmes de verrouillage, et remplacement de pièces essentielles telles que les câbles de synchronisation, les vérins ou les dispositifs de sécurité. Dans chacun de ces cas, une nouvelle vérification équivalente à la vérification initiale de mise en service doit être réalisée avant toute reprise d'utilisation. Cette vérification donne lieu à un nouveau rapport qui est inscrit dans le registre de sécurité. Aucune reprise d'utilisation ne doit intervenir avant la clôture de cette vérification et la confirmation d'aptitude par le vérificateur.

Le pont élévateur fait l'objet d'une vérification annuelle obligatoire en exploitation, dite VGP (Vérification Générale Périodique), à réaliser tous les 12 mois conformément à l'arrêté du 1er mars 2004. La VGP comprend deux volets distincts. Le premier est la vérification réglementaire : examen visuel de l'état de conservation des colonnes, des bras, des câbles, des ancrages et des soudures ; essais de fonctionnement des mécanismes ; contrôle de l'efficacité des dispositifs de sécurité (verrouillages, limiteurs de charge, fins de course, arrêt d'urgence) ; et essais en charge à 100 % de la CMU. Le second volet est la maintenance préventive : graissage et lubrification des pièces mécaniques, vérification des pièces d'usure, contrôle de la symétrie de levage, vérification du niveau d'huile hydraulique et nettoyage du circuit. Ces deux volets sont distincts : la VGP réglementaire peut être réalisée par une personne qualifiée indépendante, tandis que la maintenance préventive relève du contrat d'entretien. La VGP donne lieu à un rapport de vérification signé par le vérificateur et inscrit dans le registre de sécurité de l'atelier. Ce rapport est requis par les assurances en cas de sinistre. L'absence de VGP à jour expose le chef d'établissement à des sanctions civiles et pénales en cas d'accident.

La fondation pour pont élévateur 2 colonnes doit être une dalle béton d'épaisseur comprise entre 12 et 20 cm, coulée de manière monolithique et sans joints à l'aplomb des zones d'ancrage. La planéité et la portance du béton sont contrôlées avant pose. En cas de dalle insuffisante en épaisseur ou en résistance, la reprise peut prendre la forme de plots béton sous chaque colonne ou d'une reprise complète de la dalle. Les caractéristiques précises (résistance béton, profondeur et diamètre des chevilles) sont définies par la notice du fabricant et doivent être respectées sans substitution.

La hauteur sous plafond pour un pont élévateur 2 colonnes se situe entre 3,2 m et 4,8 m selon la version avec ou sans embase. Cette fourchette dépend également de la hauteur de levage maximale du modèle et de la hauteur totale des véhicules traités. La fiche technique du fabricant précise la cote minimale à respecter pour le modèle retenu.

Une nouvelle vérification de mise en service est obligatoire dès que le pont élévateur a été démonté et remonté sur un nouvel emplacement, même dans le même atelier. Tout changement de site ou tout déperçage des ancrages entraîne une perte de la traçabilité initiale de l'installation. La vérification doit être réalisée avant toute reprise d'utilisation et son résultat inscrit dans le registre de sécurité.

Un rapport de VGP pour pont élévateur doit comporter : l'identification complète de l'équipement (marque, modèle, numéro de série, CMU), la date et le lieu de la vérification, la liste des contrôles et essais réalisés, les résultats obtenus pour chaque point vérifié, les éventuelles réserves ou observations, la conclusion d'aptitude à l'utilisation, ainsi que la signature et les coordonnées du vérificateur. Ce rapport est ensuite inscrit au registre de sécurité de l'établissement et conservé pour être présenté en cas de contrôle ou de sinistre.
