Py-GC/MS : sous-traiter ou investir dans un pyrolyseur

Que permet une analyse Py-GC/MS ?
Quand sous-traiter ses analyses Py-GC/MS ?
Quand internaliser ses analyses Py-GC/MS ?
Quelles exigences techniques pour internaliser la Py-GC/MS ?
Comment calculer le ROI d’un pyrolyseur ?
FAQ : Py-GC/MS pour acheteurs et laboratoires

💡 À retenir :

La Py-GC/MS transforme des polymères insolubles ou réticulés en fragments volatils identifiables par spectrométrie de masse, produisant un pyrogramme qui sert d'empreinte chimique du matériau.
La sous-traitance reste pertinente pour des besoins ponctuels, des matrices atypiques ou lors de la phase de R&D exploratoire, avant que la méthode soit stabilisée en interne.
L'internalisation via l'achat d'un pyrolyseur devient justifiée au-delà d'une vingtaine d'analyses par mois, ou dès que les délais de retour du prestataire bloquent les décisions de production.
Quatre prérequis conditionnent l'internalisation : un analyste formé à l'interprétation des pyrogrammes, une bibliothèque de spectres MS couvrant les polymères cibles, un protocole de blancs rigoureux et un contrat de maintenance du pyrolyseur.
Un scénario hybride en trois phases (pilote externe, internalisation progressive, externalisation des pics de charge) réduit le risque d'investissement et permet de valider les méthodes avant d'engager les coûts initiaux.
Le calcul du seuil de rentabilité s'effectue en comparant le coût externe par analyse × volume annuel au TCO annualisé du pyrolyseur (capex amorti + maintenance + gaz + consommables + temps opérateur).

La décision de sous-traiter ses analyses Py-GC/MS ou d'investir dans un pyrolyseur couplé à un GC/MS existant est avant tout une question de volume, de délai et de maîtrise de la propriété intellectuelle. Un laboratoire de plasturgie qui reçoit deux ou trois demandes ponctuelles par trimestre n'a pas les mêmes contraintes qu'un service R&D qui itère quotidiennement sur des formulations de résines ou d'adhésifs. Cette page structure les critères de choix pour les responsables R&D, qualité, laboratoire et achats qui doivent arbitrer entre ces deux options.

Obtenez des devis pour un pyrolyseur

Que permet une analyse Py-GC/MS ?

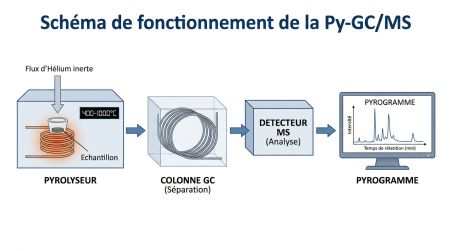

La pyrolyse-GC/MS décompose thermiquement un échantillon, généralement quelques microgrammes à moins d'un milligramme, entre 400 °C et 1 000 °C en atmosphère inerte sous flux d'hélium. Les macromolécules se fragmentent en pyrolysats volatils, séparés ensuite sur colonne capillaire et identifiés par spectrométrie de masse en impact électronique à 70 eV.

Le livrable est un pyrogramme, c'est-à-dire un chromatogramme des fragments issus de la décomposition. Ce profil constitue une empreinte chimique du matériau : chaque polymère produit des fragments caractéristiques. Le polystyrène génère du styrène, du toluène et des dimères de styrène à 650 °C. Le polypropylène produit du 2,4-diméthyl-1-heptène. Ces marqueurs permettent l'identification, la comparaison de lots et la détection d'additifs.

Découvrez nos pyrolyseurs

Résultats qualitatifs versus semi-quantitatifs

Par défaut, la Py-GC/MS produit des résultats qualitatifs à semi-quantitatifs. La quantification absolue exige des étalons internes, des matériaux de référence et une courbe de calibration validée, ce qui allonge le développement de méthode. En analyse de microplastiques, la technique fournit une quantification massique en µg ou µg/L, mais ne renseigne pas sur la distribution granulométrique des particules.

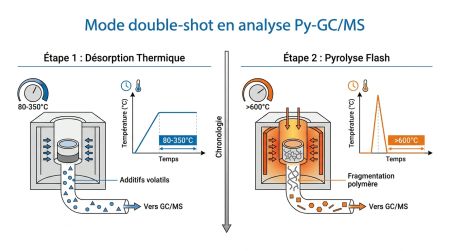

Le mode double-shot (ou two-step) est particulièrement utile dans l'industrie des polymères : une première étape de désorption thermique à 80–350 °C libère les additifs et les composés volatils, puis la pyrolyse à haute température fragmente la matrice polymère. Un même échantillon renseigne ainsi sur les plastifiants, stabilisants ou retardateurs de flamme, et sur la nature du substrat, sans préparation chimique supplémentaire.

Vous êtes fournisseur de pyrolyseur ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quand sous-traiter ses analyses Py-GC/MS ?

La sous-traitance à un laboratoire externe s'impose naturellement dans plusieurs situations concrètes.
Un laboratoire industriel qui rencontre une non-conformité ponctuelle ou un incident de vieillissement n'a pas vocation à investir dans un pyrolyseur pour dix analyses par an. Les cas où l'externalisation est cohérente sont les suivants :

Les besoins sont inférieurs à une dizaine d'analyses par mois et la fréquence est irrégulière.
La matrice est atypique (fibres composites, matrices biologiques, géopolymères) et requiert une expertise instrumentale et d'interprétation que le labo n'a pas encore acquise.
La méthode n'est pas stabilisée : phase d'exploration R&D où les paramètres de température, la masse d'échantillon et le mode de pyrolyse sont encore à optimiser.
La réglementation impose une validation indépendante ou une accréditation tierce que le labo interne ne détient pas.
Les délais de retour du prestataire (généralement cinq à quinze jours ouvrés) sont compatibles avec le rythme de décision.

La sous-traitance apporte aussi un accès à des configurations instrumentales avancées (Py-GCxGC/MS, spectrométrie haute résolution de type Orbitrap, thermochimiolyse TMAH) sans immobilisation de capital.

Limites à anticiper avec un prestataire externe

La confidentialité des formulations constitue le principal point de vigilance. Transmettre un polymère propriétaire à un tiers expose les informations sur la composition à un risque, même encadré contractuellement. Par ailleurs, la reproductibilité inter-laboratoires en Py-GC/MS est sensible aux paramètres instrumentaux : un résultat obtenu chez un prestataire avec un pyrolyseur à filament de platine ne se superpose pas nécessairement à celui d'un four tubulaire chez un autre. Il convient de documenter les conditions exactes de chaque analyse externalisée pour garantir la comparabilité dans le temps.

Quand internaliser ses analyses Py-GC/MS ?

L’internalisation des analyses Py-GC/MS devient pertinente lorsque plusieurs signaux convergent. Un volume régulier supérieur à 15 ou 20 analyses par mois peut d’abord justifier l’investissement dans un pyrolyseur, surtout si le laboratoire possède déjà un GC/MS. Le délai de retour d’un prestataire constitue aussi un indicateur clé : au-delà de cinq jours, il peut freiner les décisions de production et allonger les cycles de développement.

En R&D, plusieurs itérations hebdomadaires sur les mêmes matrices, notamment pour des résines, adhésifs, composites ou polymères, renforcent l’intérêt d’un équipement en interne. La confidentialité des formulations brevetées ou en cours de dépôt peut également peser dans la décision. De plus, des exigences ISO, des audits clients, des dossiers réglementaires ou un pipeline de projets sur 12 à 24 mois peuvent justifier le capex. Plus ces critères se cumulent, plus l’internalisation de la Pyr-GC/MS devient cohérente et améliore nettement la réactivité du laboratoire au quotidien durablement.

Critère	Seuil orientant vers l'internalisation
Volume mensuel d'analyses	Au-delà de 15 à 20 analyses par mois de façon régulière
Délai de retour prestataire	Supérieur à 5 jours et bloquant des décisions de production
Confidentialité des formulations	Polymères ou additifs brevetés ou en cours de dépôt
Fréquence des itérations R&D	Plusieurs cycles par semaine sur les mêmes matrices
Besoin de méthodes validées en interne	Contexte ISO, audits clients, dossiers réglementaires
Montée en charge prévisible	Pipeline de projets sur 12 à 24 mois justifiant le capex

Quelles exigences techniques pour internaliser la Py-GC/MS ?

Paramètres critiques à maîtriser

L'ajout d'un pyrolyseur à un GC MS existant ne se résume pas à brancher un module supplémentaire. Plusieurs paramètres opérationnels déterminent la fiabilité des résultats.

La température de pyrolyse s'étend de 400 °C à 1 000 °C selon les matrices. Les élastomères se pyrolysent efficacement autour de 600–700 °C, les polyimides et les composites haute performance nécessitent des températures supérieures à 800 °C.
La masse d'échantillon se situe entre quelques microgrammes et moins d'un milligramme. Une masse trop élevée sature la colonne et génère des artéfacts de condensation.

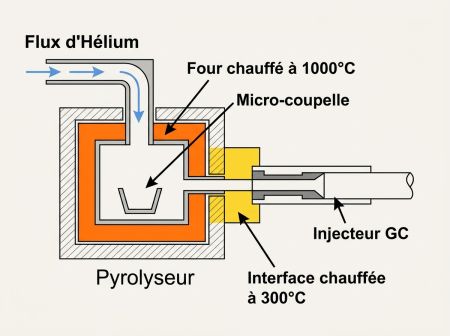

L'interface chauffée entre le pyrolyseur et l'injecteur GC doit être maintenue à environ 300 °C pour éviter la condensation des fragments lourds et l'apparition de pics fantômes (ghost peaks).
L'atmosphère inerte sous flux d'hélium est obligatoire pour prévenir l'oxydation des fragments et garantir la reproductibilité du pyrogramme.
Le split ratio du GC doit être ajusté en fonction de la quantité de pyrolysats générés, sous peine de saturation du détecteur MS ou de perte de sensibilité.

Risques qualité et maîtrise des artefacts

La contamination croisée est la principale source d'erreur en Py-GC/MS. Les résidus de l'analyse précédente, piégés dans le liner ou le four du pyrolyseur, se libèrent lors de la montée en température suivante et polluent le profil (ghost peaks). Un protocole de blancs rigoureux, alternant analyse de blanc four et blanc liner entre chaque échantillon, permet de détecter ces contaminations.
Les principales sources d'artefacts à surveiller sont :

Les réactions secondaires en cas de montée en température trop lente, qui produisent des fragments non représentatifs de la matrice initiale.
La co-pyrolyse d'additifs avec la matrice, qui génère des composés hybrides ne figurant pas dans les bibliothèques de référence.
L'adsorption de fragments polaires sur les parois de l'interface froide, entraînant une sous-représentation de ces composés dans le pyrogramme.
La variabilité liée à l'hétérogénéité de l'échantillon, notamment dans les composites ou les peintures multicouches.

La traçabilité de chaque analyse (masse pesée, température exacte, numéro de lot liner, résultat du blanc) constitue le socle de la reproductibilité inter-lots. Une bibliothèque MS interne, construite sur des matériaux de référence certifiés, renforce la fiabilité de l'identification.

Critère	Sous-traitance	Internalisation
Délai de résultat	5 à 15 jours ouvrés	Quelques heures à 1 journée
Flexibilité matricielle	Élevée, selon offre du prestataire	Limitée aux matrices pour lesquelles la méthode est développée
Capex initial	Nul	Investissement en pyrolyseur et accessoires
Coût par analyse	Variable selon prestataire	Décroissant avec le volume
Confidentialité IP	Risque à encadrer contractuellement	Totale si processus interne
Validation ISO/qualité	Portée par le prestataire accrédité	À construire et maintenir en interne
Montée en charge	Limitée par les capacités du prestataire	Pilotable selon les ressources internes
Interprétation	Fournie par l'expert prestataire	Dépend de la compétence de l'analyste interne

Comment calculer le ROI d’un pyrolyseur ?

L'absence de prix standardisés en Py-GC/MS impose une approche par variables. Le calcul du seuil de rentabilité suit cette logique.

Coût annuel de la sous-traitance = (Coût unitaire par analyse × Volume annuel) + Frais de transport et conditionnement + Coût estimé des retards de production imputables aux délais prestataire.
TCO annualisé de l'internalisation = (Capex pyrolyseur ÷ Durée d'amortissement en années) + Contrat de maintenance annuel + Consommables annuels (liners, coupelles, gaz hélium) + Colonnes GC (renouvellement estimé) + Temps opérateur annuel en heures × Taux horaire chargé + Coût de formation initiale et maintien de compétence + Coût de validation des méthodes (temps analyste + matériaux de référence).

Seuil de rentabilité : le volume d'analyses annuel à partir duquel le TCO interne devient inférieur au coût externe s'obtient en divisant le TCO annualisé par le coût unitaire prestataire. En dessous de ce seuil, la sous-traitance reste moins coûteuse. Au-delà, l'internalisation génère une économie nette à partir de la deuxième ou troisième année selon le niveau de capex.

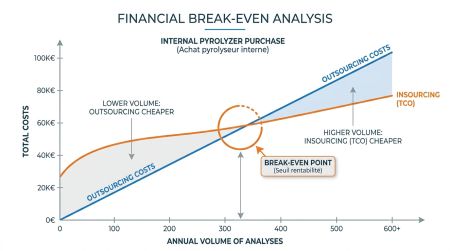

Seuil rentabilité achat pyrolyseur interne

Les variables à renseigner par le responsable achats ou labo sont : le coût unitaire réel pratiqué par le ou les prestataires habituels, le volume mensuel actuel et projeté sur 36 mois, la durée d'amortissement retenue (cinq à sept ans pour un pyrolyseur), le taux horaire chargé de l'analyste et le nombre d'heures annuelles consacrées à la technique.

FAQ : Py-GC/MS pour acheteurs et laboratoires

La Py-GC/MS est-elle une technique destructive ?

Oui, la pyrolyse détruit l'échantillon par décomposition thermique. L'aliquot analysé, de quelques microgrammes à moins d'un milligramme, ne peut pas être récupéré après analyse. Il convient de conserver une portion d'échantillon en réserve si une contre-analyse est envisageable.

Peut-on quantifier avec la Py-GC/MS ?

La technique est semi-quantitative par défaut. Une quantification absolue fiable exige des étalons internes, des matériaux de référence certifiés et une droite de calibration validée pour chaque composé cible. En microplastiques, la quantification massique en µg/L est possible avec une limite de quantification descendant à 0,05 µg selon le polymère.

Quelle est la reproductibilité typique de la méthode ?

Avec des conditions opératoires fixées (température, masse, gaz, liner), l'écart-type relatif sur les pics marqueurs est généralement inférieur à 10 % en répétabilité intra-journalière. La reproductibilité inter-laboratoires est moins favorable : les différences de type de pyrolyseur (filament de platine, four tubulaire) et de colonne GC génèrent des écarts qui nécessitent une comparaison inter-labo pour valider l'alignement.

Le mode double-shot est-il nécessaire pour l'analyse des additifs ?

Il est fortement recommandé. Sans double-shot, la désorption des additifs volatils se mélange aux fragments de pyrolyse de la matrice, rendant l'interprétation difficile. La première étape de désorption à 80–350 °C cible les plastifiants, antioxydants et composés volatils, la seconde étape de pyrolyse à haute température fragmente la matrice seule.

Comment éviter les ghost peaks (pics fantômes) ?

Les pics fantômes proviennent des résidus de l'analyse précédente piégés dans le liner ou le four. Le protocole de prévention consiste à changer le liner entre chaque série, à effectuer un blanc four à la température maximale d'utilisation avant chaque séquence, et à vérifier que le résultat du blanc est en dessous du seuil d'acceptation défini (absence de pics supérieurs à 1 % du signal de la matrice principale).

Comment préparer l'échantillon avant pyrolyse ?

La préparation est réduite au minimum : découpe d'un fragment ou pesée d'une poudre en microcoupelle ou liner. Pour les films épais, un microtome permet d'obtenir des coupes homogènes. Les liquides sont déposés à la micropipette dans un liner fermé. Aucune extraction chimique ni dissolution n'est nécessaire, ce qui supprime les risques de contamination par les solvants.

Quels délais de rendu peut-on attendre d'un prestataire externe ?

Les délais courants en Europe pour une analyse Py-GC/MS externalisée varient de cinq à quinze jours ouvrés selon la charge du laboratoire, la complexité de la matrice et la nécessité de développer ou adapter une méthode. Certains prestataires proposent des délais urgents en deux à trois jours ouvrés avec surcoût.

Faut-il choisir extraction + dérivatisation ou pyrolyse directe pour les additifs ?

La pyrolyse directe en mode double-shot est suffisante pour identifier et semi-quantifier les additifs organiques des polymères courants. L'extraction suivie de dérivatisation (par exemple avec du TMAH pour le PET ou le PC) est préférable lorsqu'une quantification précise d'un additif spécifique est requise, ou lorsque les additifs sont présents à l'état de traces dans une matrice complexe qui interfère fortement avec le pyrogramme.

Quels sont les prérequis humains avant d'internaliser ?

Un analyste ayant suivi une formation spécifique à la Py-GC/MS (minimum deux à cinq jours sur instrument, paramétrage et interprétation) est nécessaire. La maîtrise du GC/MS classique est un prérequis utile mais insuffisant : l'optimisation des températures de pyrolyse et l'interprétation des pyrogrammes constituent des compétences distinctes qui demandent plusieurs semaines de pratique sur des matrices connues avant de traiter des échantillons de production.
