Ensacheuse verticale vs horizontale : laquelle choisir ?

• Une ensacheuse verticale VFFS (Vertical Form-Fill-Seal) forme, remplit et scelle le sachet en position verticale, de haut en bas.
• Une ensacheuse horizontale HFFS (Horizontal Form-Fill-Seal) réalise les mêmes opérations en position horizontale, sur un plan de convoyage.
• Le choix entre les deux technologies dépend du produit, de la cadence visée, du format de sachet, des contraintes d'hygiène et du budget global.

Une ensacheuse VFFS (Vertical Form-Fill-Seal) forme un tube de film à partir d'un bobinage plat. Le film descend autour d'un col de formation vertical. La machine réalise le scellage longitudinal (soudure de dos), puis effectue un remplissage dosé par gravité ou doseur volumétrique, avant de sceller et couper transversalement le sachet.

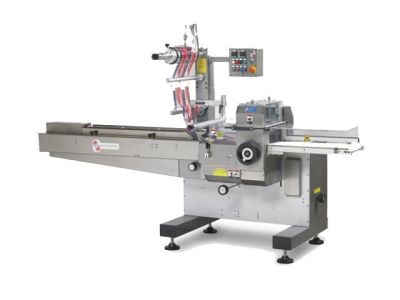

Une ensacheuse HFFS (Horizontal Form-Fill-Seal) travaille à l'horizontale. Le film enveloppe le produit placé sur un convoyeur ou un plateau. La machine referme le film autour du produit par des mâchoires de scellage latérales et frontales. On distingue deux grandes variantes HFFS : le flowpack (enveloppe continue autour du produit) et le doypack/sachet préformé pour les configurations à remplissage en position debout.

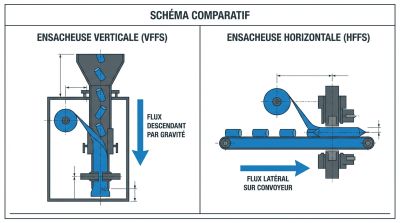

En VFFS, le produit arrive par le dessus et tombe dans le sachet par gravité ou via un doseur à vis, à cloche ou à peseuse multihead. Cette logique d’ensachage convient aux produits en vrac : poudres, granulés, liquides, petites pièces. En HFFS, le produit est positionné sur un plan de convoyage avant d'être enveloppé. Cette logique répond aux produits solides à géométrie définie : barres, portions individuelles, pièces fragiles, produits en plateau.

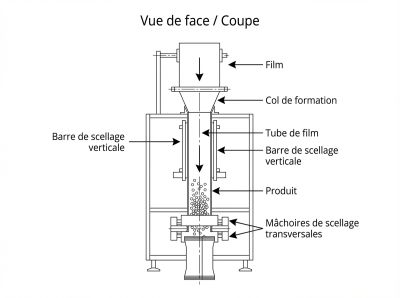

Le film souple (PE, PP, complexe multicouche) se déroule depuis une bobine horizontale. Il passe sur un déflecteur puis s'enroule autour d'un col de formation tubulaire. Un collier de tirage entraîne le film vers le bas de façon intermittente ou continue. La soudure longitudinale (dos ou latérale) est réalisée par une barre chauffante en contact permanent ou par impulsion. Une mâchoire horizontale effectue simultanément le scellage de la base du sachet suivant et la coupe du sachet précédent.

Le choix du doseur conditionne la précision et la cadence :

• Doseur volumétrique à vis : adapté aux poudres fluides et produits homogènes, précision ±1 à 3 %.
• Doseur à cloche : convient aux granulés et produits friables.
• Peseuse multihead (têtes multiples) : atteint des cadences élevées sur produits irréguliers, précision ±0,5 %. C'est le système le plus courant en agroalimentaire pour chips, noix, confiseries.
• Doseur liquide : pompe volumétrique ou débitmètre pour sauces, huiles et produits visqueux.

Les cadences typiques d'une ensacheuse verticale varient de 30 à 200 sachets/min selon le format, le doseur et le produit (à titre indicatif ; les valeurs réelles dépendent fortement du produit et du format de sachet).

Lors d’un ensachage flowpack, le produit est déposé manuellement ou par robot sur une chaîne d'alimentation. Le film arrive en bobine supérieure ou inférieure et enveloppe le produit par le bas. Les mâchoires de scellage latérales referment le manchon longitudinal, tandis que des mâchoires transversales scellent et coupent le sachet en amont et en aval du produit. Le résultat est un sachet à trois soudures (dos + deux côtés).

Une deuxième famille de machines HFFS travaille avec des sachets préformés (doypacks, sachets à soufflet). Ces machines ouvrent le sachet pré-découpé, le remplissent par le haut via un bec verseur, puis scellent l'ouverture. Cette configuration convient aux produits liquides, pâteux ou volumineux nécessitant un conditionnement stable en rayon. Les cadences typiques atteignent 20 à 150 sachets/min selon la configuration (à titre indicatif).

• Polyvalence produit élevée : poudres, granulés, liquides, petites pièces solides.
• Cadences soutenues : jusqu'à 200 sachets/min sur formats standards.
• Empreinte au sol réduite : la verticalité de la machine limite l'encombrement horizontal.
• Coût d'investissement maîtrisé : CAPEX généralement inférieur à celui d'une HFFS de capacité équivalente.
• Changement de format rapide : sur les modèles à réglage motorisé, le changement de format s'effectue en 15 à 30 minutes.
• Compatibilité MAP : l'injection de gaz (N₂, CO₂) avant le scellage final s'intègre facilement au cycle vertical.

• Produits fragiles ou irréguliers : la chute en colonne peut détériorer les produits (biscuits entiers, portions feuilletées, produits en tranche).
• Formats complexes : le doypack avec fond soufflet ou la fermeture zip nécessitent des accessoires spécifiques et allongent les temps de cycle.
• Précision de dosage liquide : pour les produits très fluides ou à faible viscosité, le scellage sous le point de remplissage expose la soudure à des contaminations, ce qui augmente le taux de déchets.

• Respect de l'intégrité produit : le convoyage horizontal préserve la forme des produits fragiles ou à géométrie précise (barres chocolatées, portions fromagères, comprimés).
• Présentation visuelle : le flowpack offre une large fenêtre de visibilité sur le produit, valorisée en grande distribution.
• Formats premium : doypack, sachet à soufflet, fermeture zip, valve de dégazage sont nativement compatibles avec les configurations HFFS sachet préformé.
• Intégration avec robots de préhension : la pose produit en amont se prête à l'automatisation par cobots ou robots delta.
• Hygiène poussée : sur les lignes lavables IP67/IP69K, les configurations HFFS permettent un nettoyage en place (CIP) plus accessible grâce à la planéité de la machine.

• Inadaptée aux produits en vrac non formés : poudres fines, granulés en vrac, liquides sans contenant intermédiaire ne se convoyent pas horizontalement sans support.
• Empreinte au sol plus importante : une ligne HFFS complète (alimentation + machine + sortie) réclame 30 à 60 % de surface supplémentaire par rapport à une VFFS équivalente.
• CAPEX plus élevé : les configurations avec robots d'alimentation et gestion de sachets préformés génèrent un investissement initial sensiblement supérieur.
• Changement de format plus long : la diversité des mâchoires et des formats de sachet allonge les arrêts de production lors des changements de série.

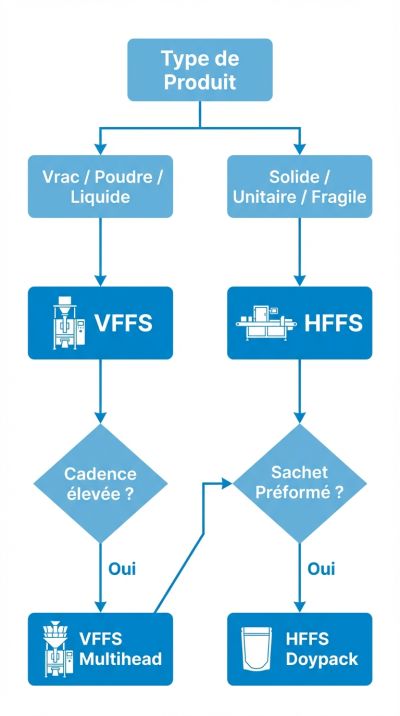

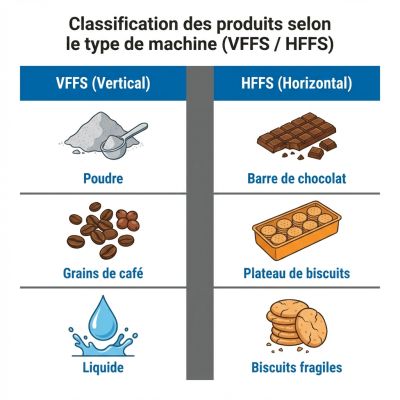

La première question porte sur l'état physique du produit. Un produit pulvérulent ou granulaire tombe librement dans le col de formation d'une VFFS : c'est sa configuration naturelle. Un produit solide en portion individuelle (barre, comprimé, fromage en portion) se pose sur un convoyeur : la HFFS s'impose. Les produits hygroscopiques ou à forte teneur en gras nécessitent un film barrière spécifique (complexe EVOH, aluminium) compatible avec les deux technologies, mais le scellage à chaud doit être adapté à la rhéologie du produit pour éviter les fuites.

La cadence cible détermine la puissance de dosage nécessaire. Pour dépasser 100 sachets/min en VFFS, une peseuse multihead à 10-14 têtes devient nécessaire, ce qui augmente le CAPEX total de la ligne. En HFFS, les cadences élevées supposent une alimentation robotisée fiable : tout arrêt du robot pénalise directement l'OEE. Il faut calculer le taux de disponibilité réel sur la base des temps d'arrêt planifiés (changements de format, nettoyage) et non planifiés (bourrage, défaut de scellage).

Le format de sachet cible est décidé avant la machine. Un sachet oreiller (pillow bag) oriente vers la VFFS. Un flowpack trois côtés oriente vers la HFFS. Un doypack avec zip peut être produit par les deux technologies, mais la HFFS sachet préformé y est nativement adaptée. Les dimensions extrêmes (sachets très plats ou très larges) peuvent sortir de la plage de réglage d'une machine standard : ce point se vérifie dès la phase de consultation.

Le choix du film conditionne directement les paramètres de scellage. Un film mono-matière recyclable (PE-PE ou PP-PP) requiert des températures de scellage plus précises et des mâchoires adaptées à une fenêtre de soudabilité plus étroite. Les complexes multicouches (PA/PE, PET/ALU/PE) supportent des plages de scellage plus larges. Les deux technologies VFFS et HFFS sont compatibles avec ces films, à condition que la machine intègre des régulateurs de température PID et un contrôle de pression de mâchoires.

L'emballage sous atmosphère modifiée (MAP) prolonge la DLC en substituant l'air résiduel par un mélange N₂/CO₂. En VFFS, l'injection de gaz s'effectue via une buse positionnée dans le col de formation, juste avant le scellage transversal final. En HFFS de type tunnel, le flush gaz se réalise à l'entrée du poste de scellage. Les deux technologies permettent d'atteindre des taux résiduels d'O₂ inférieurs à 1 % avec un équipement d'analyse en ligne. La HFFS sachet préformé offre une meilleure maîtrise du volume de gaz résiduel grâce au volume de sachet fixe.

En environnements agroalimentaire humide, boulangerie industrielle ou pharmaceutique, les exigences de nettoyage influencent le choix de la machine. Les normes EHEDG et les référentiels BRC/IFS encadrent la conception hygiénique. Une VFFS en zone humide nécessite un col de formation en acier inoxydable 316L, des zones sans angles morts et une protection IP65 minimum. Une HFFS en configuration lavable atteint plus facilement l'IP69K sur les parties convoyeur grâce à sa planéité. Les machines pharmaceutiques (conditionnement de comprimés, gélules) respectent généralement les exigences GMP via des configurations HFFS dédiées.

L'intégration sur une ligne existante impose de vérifier trois points : la hauteur libre disponible (une VFFS mobilise 2,5 à 4 m de hauteur), la longueur du couloir de production (la HFFS s'étend sur 4 à 8 m linéaires), et les connexions upstream/downstream (peseuse, détecteur de métaux, contrôle pondéral, étiqueteuse). Un piège fréquent consiste à sous-dimensionner le doseur en amont : une peseuse trop lente crée un goulot d'étranglement qui plafonne l'OEE global bien en deçà des capacités de l'ensacheuse.

Les pièces d'usure critiques diffèrent selon la technologie :

• VFFS : col de formation, mâchoires de scellage (remplacement typique tous les 6 à 18 mois selon cadence), joints de doseur, couteaux de coupe.
• HFFS : mâchoires transversales et longitudinales, bande de convoyeur, galets de guidage film, bec verseur (pour sachets préformés).

La VFFS présente généralement une mécanique plus simple et nécessite un niveau de compétence technicien de maintenance polyvalent. Certaines configurations HFFS avec robots intégrés requièrent une compétence spécifique en robotique industrielle ou en automatisme.

Le TCO (Total Cost of Ownership) sur 7 à 10 ans intègre plusieurs postes sous-estimés :

• Film d'emballage : le coût au mètre linéaire multiplie rapidement si la cadence est élevée. Un film mono-matière recyclable coûte en général 10 à 30 % de plus qu'un complexe standard, mais réduit les contraintes de tri.
• Énergie : les mâchoires chauffées représentent 40 à 60 % de la consommation électrique de la machine.
• Déchets de production : un taux de scellage défectueux de 1 % sur 100 sachets/min génère 60 sachets perdus par heure, soit un coût produit et film significatif.
• Temps d'arrêt : chaque heure d'arrêt non planifiée en HFFS avec robot intégré coûte davantage qu'en VFFS simple, car la complexité de la ligne multiplie les points de défaillance.

Oui. Des accessoires spécifiques (fond soufflet, fermeture zip en amont) permettent à une VFFS de former des sachets à fond plat ou des goussets. La cadence diminue cependant de 20 à 40 % par rapport à un sachet oreiller standard, et le réglage est plus exigeant.

La VFFS présente généralement une consommation électrique plus faible, car la machine est plus compacte et les mâchoires de scellage sont moins nombreuses. Une VFFS standard consomme de 3 à 8 kW ; une HFFS avec robot d'alimentation dépasse 10 à 20 kW.

Oui, sous réserve d'adapter les paramètres de scellage. Les films mono-matière (PE ou PP) ont une fenêtre de soudabilité plus étroite. Les deux technologies supportent ces films avec des mâchoires à température régulée et un contrôle de pression précis.

Sur une machine à réglage manuel, le changement de format (largeur, longueur sachet, dosage) prend de 20 à 45 minutes. Sur une machine avec réglage motorisé et recette stockée, ce temps descend à 10–15 minutes.

Non. Les deux technologies sont compatibles MAP. La VFFS injecte le gaz via une buse dans le col de formation. La HFFS le fait en tunnel avant scellage. La HFFS sachet préformé offre toutefois un meilleur contrôle du volume de gaz résiduel.

Une ensacheuse bien entretenue a une durée de vie de 10 à 20 ans. Les pièces d'usure principales (mâchoires, couteaux, joints) se remplacent régulièrement. La fin de vie est dictée par l'obsolescence des composants électroniques et automates plutôt que par l'usure mécanique.

Oui. Un contrôle pondéral dynamique s'intègre en sortie des deux types d'ensacheuses. Il se place entre l'ensacheuse et l'étiqueteuse ou le système d'encaissage. Ce dispositif est obligatoire en agroalimentaire pour la conformité aux réglementations sur le poids net.
