💡 L'essentiel à retenir

Une ensacheuse horizontale (flow pack / HFFS) forme, remplit et scelle un sachet à partir d'une bobine de film en un seul cycle continu.

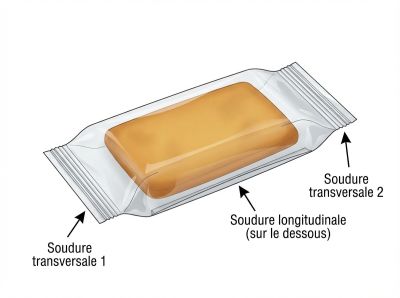

Elle produit un sachet coussin à 3 soudures (1 longitudinale + 2 transversales).
Les fabricants d'ensacheuses propose une cadence de 40 à plus de 150 sachets/minute selon la technologie et le format.
Elle s'adapte à des dizaines de secteurs : agroalimentaire, pharmaceutique, biens de consommation.
Le prix d'achat d'une ensacheuse horizontale se situe entre 10 000 et 90 000 € selon le niveau d'automatisation et les options.

Obtenez des devis pour une ensacheuse horizontale

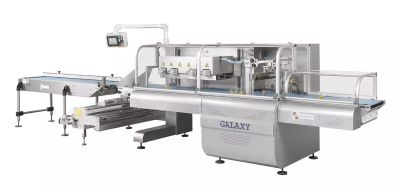

Une ensacheuse horizontale, aussi appelée flow pack ou machine HFFS (Horizontal Form Fill Seal), est une machine de conditionnement automatique qui forme un sachet directement autour du produit à partir d'une bobine de film. Elle réalise en un seul cycle continu les opérations de formage, de remplissage et de scellage, ce qui en fait une solution de référence pour les lignes de production à cadence élevée. Sa polyvalence lui permet de traiter aussi bien des biscuits et des pains de mie que des pièces industrielles ou des masques chirurgicaux.

Découvrez nos ensacheuses horizontales

Qu'est-ce qu'une ensacheuse horizontale flow pack ?

Le terme Flow Pack désigne le procédé par lequel un film souple, déroulé en continu depuis une bobine, est formé en tube autour du produit. L'ensacheuse horizontale réalise ensuite une soudure longitudinale sur la longueur du tube, puis deux soudures transversales de part et d'autre du produit, avec une coupe simultanée entre les unités. Le sachet obtenu prend une forme de coussin, appelé pillow pack. Ce sachet présente systématiquement 3 lignes de soudure : une dans la longueur, deux dans la largeur.

L'ensacheuse horizontale traite une grande variété de produits dans de nombreux secteurs :

Agroalimentaire : biscuits, barres chocolatées, pain de mie, sandwichs, gaufres, fruits, légumes, sushis, salaisons et même l'ensachage de thé.
Pharmaceutique et médical : masques chirurgicaux, compresses, produits de soin unitaires.
Industriel et biens de consommation : pièces mécaniques, papeterie, lingettes, magazines.

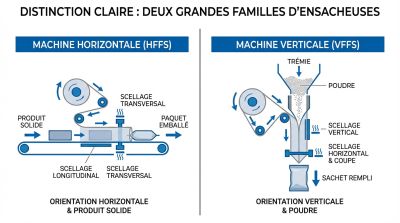

Ensacheuse horizontale (HFFS) vs ensacheuse verticale (VFFS)

L'ensacheuse horizontale (HFFS) et l'ensacheuse verticale (VFFS) diffèrent par leur fonctionnement et leur application. La HFFS utilise un convoyeur pour déplacer les produits horizontalement dans le film, idéale pour les produits solides, unitaires et réguliers. Elle crée des sachets en forme de coussin et occupe plus d'espace en longueur.

En revanche, l'ensacheuse verticale VFFS, exploite la gravité pour remplir les sachets par le haut, ce qui la rend plus adaptée aux produits en vrac comme les poudres ou granulés. Les sachets peuvent être de type coussin ou fond plat, et la machine nécessite plus d'espace en hauteur. La HFFS offre une cadence plus élevée (40 à 150 sachets/min) comparée à la VFFS (30 à 120 sachets/min), mais le choix entre les deux dépend principalement du type de produit et des contraintes d'espace. Le choix entre les deux types d'ensacheuses dépend avant tout de la nature du produit à emballer.

machine horizontale (HFFS) pour produits solides

Critère	HFFS (Flow Pack)	VFFS (Vertical)
Orientation machine	Horizontale	Verticale
Type de produits	Solides, unitaires, réguliers	Poudres, granulés, liquides
Alimentation	Convoyeur à taquets ou à bande	Gravité / doseur volumétrique
Sachet obtenu	Coussin (pillow pack)	Coussin ou fond plat
Cadence typique	40 à 150 sachets/min	30 à 120 sachets/min
Encombrement	Important en longueur	Important en hauteur

Vous êtes fournisseur de ensacheuse horizontale ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles sont les étapes de fonctionnement d'une ensacheuse horizontale ?

1. Alimentation et formation du tube

Le produit entre dans la machine porté par le convoyeur d'alimentation. La synchronisation entre la vitesse du convoyeur et le défilement du film constitue le premier paramètre critique : c'est le pas, c'est-à-dire la distance entre deux produits consécutifs. Un pas mal réglé provoque soit un produit coupé, soit un sachet trop grand avec excès de film. Le film, tiré depuis le porte-bobine, passe autour du conformateur qui le plie progressivement en tube autour du produit. À ce stade, les deux bords longitudinaux du film se superposent sous le produit (configuration bobine haute, soudure en dessous) ou au-dessus (configuration bobine basse, soudure en dessus). La bobine basse convient aux produits fragiles ou irréguliers, car le produit repose directement sur le film plutôt que sur un convoyeur rigide.

2. Scellage longitudinal

Les molettes de soudure longitudinale saisissent les deux bords superposés du film et les thermoscellent sous pression continue. La soudure produite, appelée soudure ailette ou fin seal, court sur toute la longueur du sachet. Sa qualité dépend de trois paramètres : la température des molettes (typiquement entre 120 °C et 180 °C selon le film), la pression d'appui des molettes et la vitesse de défilement du film, qui conditionne le temps de contact.

3. Scellage transversal et découpe finale

Les mâchoires transversales interviennent en fin de cycle pour fermer les deux extrémités du sachet. Elles appliquent chaleur et pression sur toute la largeur du film, entre deux produits successifs. Un couteau intégré aux mâchoires découpe simultanément le film pour séparer le sachet fini du suivant. En configuration box motion, les mâchoires accompagnent le défilement du film pendant le temps de soudure, ce qui allonge le temps de contact sans réduire la cadence. Cette technologie permet d'obtenir une soudure hermétique sur des films épais ou complexes, et s'impose pour les emballages sous atmosphère modifiée (MAP). En configuration rotative, les mâchoires tournent en continu à haute vitesse : elles conviennent aux cadences supérieures à 100 sachets/minute sur des produits de format régulier.

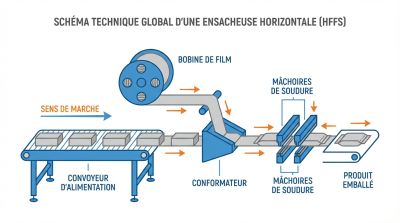

Quels sont les principaux composants d'une ensacheuse horizontale ?

Le système d'alimentation et le dérouleur de film

Deux sous-ensembles travaillent en parallèle dès le démarrage du cycle :

Le convoyeur d'alimentation positionne les produits avec un pas régulier avant leur entrée dans le tube de film. Il se présente sous forme de tapis à taquets (pour maintenir le produit en position) ou de tapis à bande. Sa longueur standard se situe entre 1 600 et 2 000 mm.
Le porte-bobine maintient le film en tension constante grâce à un frein de bobine à danseur mécanique ou pneumatique. Un système d'autocentrage aligne le film en permanence pour éviter tout décalage latéral. Le diamètre de bobine admissible dépasse généralement 300 mm, pour une laize (largeur) allant de 400 à 950 mm selon les machines.

Le conformateur (boîte de formage)

Le conformateur, aussi appelé boîte de formage ou épaulement de formage, est la pièce qui transforme le film à plat en tube. Le film glisse autour de ce gabarit métallique dont la forme épouse le profil du sachet à produire. Un conformateur fixe répond à un format unique. Un conformateur réglable accepte une plage de dimensions, ce qui réduit le temps de changement de format. La géométrie du conformateur détermine directement la largeur et la hauteur du sachet.

Les groupes de soudure et de coupe

L'ensacheuse horizontale comporte deux groupes de soudure distincts :

Les molettes de soudure longitudinale (aussi appelées ailettes ou roues) appliquent chaleur et pression sur les deux bords superposés du film pour former la soudure dans la longueur. Elles fonctionnent en continu le long du défilement du film.
Les mâchoires de soudure transversale réalisent les soudures d'extrémité du sachet et découpent le film entre deux unités consécutives. Elles se déclinent en deux technologies : mâchoires rotatives (mouvement circulaire continu, haute cadence) ou box motion (mouvement accompagnant le produit, temps de soudure plus long).

Quels sont les paramètres de contrôle d'une ensacheuse flow pack ?

Triptyque du scellage : Temps, Température, Pression

Ces trois paramètres forment un système interdépendant. Toute modification de l'un impacte les deux autres :

Température : elle dépend du film utilisé. Un OPP (polypropylène orienté) se scelle entre 130 °C et 160 °C. Un film complexe PE/PA (polyamide) nécessite 160 °C à 200 °C. Une température trop basse produit une soudure non étanche. Une température trop élevée brûle le film ou crée des bavures.
Pression : une pression insuffisante génère des zones non soudées ; une pression excessive coupe le film au niveau de la soudure. Elle se règle via des ressorts de compression ou des vérins pneumatiques selon la machine.
Temps de contact : il découle de la vitesse de défilement et de la longueur active des molettes (longitudinal) ou de la durée d'accompagnement des mâchoires (transversal). Réduire la cadence augmente le temps de contact.

Tension du film et repérage cellule

Le frein de bobine règle la tension du film en amont du conformateur. Une tension trop faible provoque des plis dans la soudure longitudinale. Une tension trop élevée étire le film et génère des déformations du sachet.Sur les machines qui traitent des films pré-imprimés, une cellule photoélectrique (photocellule de repérage ou « spot ») lit la marque imprimée sur le film et ajuste en temps réel la position de coupe. Cela garantit que le motif graphique est centré sur chaque sachet. Le réglage du décalage cellule (offset) dans l'IHM permet de corriger le centrage sans arrêter la production.

Conformation et passage produit

La hauteur de passage du produit sous le conformateur se règle mécaniquement. Un jeu trop faible bloque le produit et provoque un bourrage. Un jeu trop grand laisse du film non tendu et génère des plis. Ce réglage s'effectue lors de chaque changement de format.

Quels films et technologies de soudure utilise-t-on avec une ensacheuse horizontale ?

Matériaux d'emballage compatibles

Polypropylène orienté (OPP / BOPP) : film transparent, brillant, léger, utilisé pour biscuits et confiseries. Thermoscellable entre 130 °C et 160 °C.
Polyéthylène (PE) : souple, résistant à l'humidité, utilisé pour les produits surgelés ou frais. Soudure à basse température (100 °C–130 °C).
Films complexes laminés (OPA/PE, PET/PE, BOPP/PE) : combinent propriétés barrières (oxygène, humidité, lumière) pour les produits sensibles ou sous MAP.
Films mono-matériaux recyclables : à base de polyéthylène haute densité (HDPE) ou polypropylène. Compatibles avec les nouvelles réglementations sur l'emballage.
Films papier thermoscellables : en développement pour les gammes éco-responsables. Nécessitent un réglage température spécifique.

Technologie rotative vs box motion

La soudure à froid utilise un revêtement cohésif sur le film (sans chaleur) : elle convient aux produits sensibles à la chaleur comme le chocolat ou les produits lactés.

Critère	Mâchoires rotatives	Box Motion
Principe	Rotation circulaire continue	Mouvement rectangulaire accompagnant
Cadence	Jusqu'à 150 sachets/min	40 à 80 sachets/min
Temps de soudure	Court	Long (ajustable)
Étanchéité	Standard	Haute (films épais, MAP)
Produits hauts/volumineux	Limité	Adapté
Soudure à froid	Non	Oui (avec revêtement cohésif)
Coût machine	Inférieur	Supérieur

Comment l'ensacheuse horizontale répond-elle aux exigences d'hygiène et de sécurité ?

Les environnements agroalimentaire et pharmaceutique imposent des normes strictes en matière de nettoyage et de sécurité opérateur. Sur le plan de la conception hygiénique, les pièces en contact direct avec le produit sont réalisées en acier inoxydable AISI 304 (ou 316 pour les environnements salins). Les versions full inox résistent aux nettoyages par aspersion d'eau sous pression (washdown).

La conception en porte-à-faux (cantilever) sépare le compartiment mécanique de la zone de passage produit, ce qui facilite l'accès pour le nettoyage et évite la stagnation de résidus.Sur le plan de la sécurité opérateur, les exigences réglementaires imposent :

Des carters de protection verrouillés par contacts de sécurité : l'ouverture d'un carter déclenche l'arrêt immédiat de la machine.
Des boutons d'arrêt d'urgence (coup de poing) positionnés sur chaque côté de la machine, conformément à la directive machine CE.
Un mode pas à pas sur l'IHM pour les interventions de réglage ou de nettoyage sans démarrage intempestif.
Des protections thermiques sur les résistances de chauffe pour prévenir les risques de brûlure lors des interventions.

Comment assurer la maintenance préventive et diagnostiquer les pannes ?

Une maintenance régulière de l'ensacheuse horizontale réduit les temps d'arrêt et prolonge la durée de vie des consommables. Voici les opérations à planifier :

Chaque jour : nettoyage des mâchoires de soudure (dépôt de film carbonisé), vérification visuelle des bandes téflon (PTFE) sur les surfaces chauffantes, contrôle de la tension du film.
Chaque semaine : vérification du tranchant du couteau de coupe (lame droite ou zigzag), lubrification des glissières et des roulements selon le plan de graissage constructeur, contrôle du serrage des vis de fixation du conformateur.
Chaque mois : remplacement des bandes téflon si elles présentent des traces de découpe ou d'usure, vérification de l'alignement des molettes longitudinales, test des dispositifs de sécurité (carters, arrêts d'urgence).
Chaque trimestre : contrôle des courroies de transmission (tension et usure), vérification des résistances de chauffe (mesure de résistance électrique), recalibration de la cellule photoélectrique.

Problème constaté	Cause probable	Action corrective
Soudure transversale non étanche	Température trop basse / temps de contact insuffisant	Augmenter la température de 5 °C à 10 °C ou réduire la cadence
Film brûlé ou collé aux mâchoires	Température trop élevée / bande téflon usée	Réduire la température, remplacer la bande téflon
Mauvaise coupe (sachet non séparé)	Couteau émoussé ou mal aligné	Remplacer la lame, vérifier le parallélisme couteau/enclume
Film qui plisse en soudure longitudinale	Tension de bobine insuffisante / conformateur mal réglé	Augmenter le frein de bobine, ajuster la hauteur du conformateur
Produit coupé lors du scellage transversal	Pas non synchronisé / produit trop long	Recalibrer le pas produit sur l'IHM, vérifier la longueur du produit
Décalage du motif imprimé	Cellule de repérage mal calibrée / offset incorrect	Recalibrer l'offset sur l'IHM, nettoyer la cellule photoélectrique
Sachet vide produit en série	Capteur \"No product\" défaillant	Nettoyer ou remplacer le capteur de présence produit

Quels critères prendre en compte pour choisir une ensacheuse horizontale ?

Avant tout investissement dans une ensacheuse horizontale , les paramètres suivants doivent être précisément définis :

Dimensions du produit (min/max) : largeur, hauteur et longueur du produit à emballer, ainsi que la plage de variation si plusieurs références transitent sur la même ligne. Les machines acceptent des largeurs de produit de 10 à 250 mm et des hauteurs de 1 à 120 mm selon les modèles.
Cadence souhaitée (sachets/minute) : une cadence de 40 à 60 sachets/min correspond à une machine d'entrée de gamme. Les lignes intensives visent 100 à 150 sachets/min, ce qui implique un investissement supérieur et une technologie de soudure rotative.
Type de film : un film OPP standard ne nécessite pas les mêmes températures ni la même conception qu'un film complexe barrière ou qu'un film papier recyclable.
Technologie de soudure : la box motion s'impose pour les applications MAP, les films épais ou les produits à forte hauteur. Les mâchoires rotatives répondent aux besoins de haute cadence sur produits réguliers.
Facilité de changement de format : un conformateur réglable et la mémorisation de recettes sur l'IHM (jusqu'à 99 programmes) réduisent significativement les temps de changement de série.
Contraintes d'hygiène : une version full inox washdown s'impose dans les ateliers soumis à des nettoyages intensifs (boucherie, produits frais, fromagerie).
Options requises : MAP, codage date/lot, double porte-bobine, fonction \"No product No bag\", soufflets latéraux.

FAQ

Quelle est la cadence maximale d'une ensacheuse horizontale flow pack ?

Les ensacheuses horizontales à mâchoires rotatives atteignent jusqu'à 150 sachets/minute sur des produits de format standard. Certaines lignes dédiées à des petits produits légers dépassent 200 sachets/minute.

Peut-on emballer des produits de tailles différentes sur la même machine ?

Oui, à condition que la machine dispose d'un conformateur réglable et de la mémorisation de programmes sur l'IHM. Le changement de format implique le réglage du conformateur, du pas produit et de la longueur de coupe.

Quelle est la différence entre bobine haute et bobine basse ?

En bobine haute, le film arrive par le dessus et la soudure longitudinale se réalise sous le produit : cette configuration convient aux produits solides et stables. En bobine basse, le film arrive par le dessous et sert de support au produit : cette configuration traite les produits fragiles, collants ou irréguliers.

Peut-on utiliser une flow pack pour le conditionnement sous atmosphère modifiée (MAP) ?

Oui, à condition que la machine soit équipée d'un diffuseur de gaz et d'une technologie box motion pour garantir l'herméticité du joint transversal. Le taux d'O₂ résiduel atteint environ 3 % par balayage gazeux (contre moins de 1 % avec une thermoformeuse sous vide).

Quelle est la durée de vie d'un couteau de coupe ?

Elle dépend du film et de la cadence. Sur un film OPP standard à 80 sachets/minute, une lame dure en moyenne 3 à 6 mois. Les lames en acier traité pour films complexes ou recyclables durent moins longtemps et nécessitent un suivi plus fréquent.

Combien coûte une ensacheuse horizontale ?

Le prix d'achat d'une ensacheuse se situe entre 10 000 et 90 000 € selon le niveau d'automatisation (ensacheuse semi-automatique, automatique ou manuelle), la technologie de soudure (rotative ou box motion), les options (MAP, double porte-bobine, impression) et les matériaux (version standard ou full inox).

Quelle motorisation choisit-on pour une flow pack moderne ?

Les machines actuelles utilisent 3 moteurs brushless indépendants (convoyeur d'entrée, molettes longitudinales, mâchoires transversales). Ce choix garantit une synchronisation précise entre les axes et simplifie le réglage du pas via l'IHM.

Quelles normes de sécurité s'appliquent aux ensacheuses horizontales ?

Les machines commercialisées en Europe répondent à la directive machine 2006/42/CE. Elles portent le marquage CE et embarquent des dispositifs de sécurité conformes à la norme EN ISO 13849 (sécurité des systèmes de commande).
