Comment fonctionne un carrousel de stockage vertical ?
Quels gains attendre en espace, productivité et sécurité ?
Dans quels secteurs et usages le carrousel vertical est-il pertinent ?
Quels critères tranchent entre carrousel vertical et VLM ?

💡 L'essentiel à retenir :

Le carrousel de stockage vertical (VCM ou stockeur rotatif) fait tourner une boucle de plateaux pour amener chaque référence à la baie de picking, selon le chemin le plus court, sans que l'opérateur ne se déplace.
Ce système convient aux stocks homogènes et à forte fréquence de prélèvement : petites pièces standardisées, outillage léger, consommables en bacs identiques.
Le carrousel récupère jusqu'à 70–75 % de l'emprise au sol par rapport à un rayonnage traditionnel ; un VLM peut aller jusqu'à 80–85 % grâce à son espacement dynamique entre plateaux.
La mécanique diffère fondamentalement : le carrousel fait tourner l'ensemble de la boucle, là où le VLM déplace un extracteur central vers un plateau précis, ce qui rend le VLM plus adapté aux stocks hétérogènes ou aux articles lourds.
Les contraintes bâtiment sont déterminantes : le carrousel s'installe généralement sur des hauteurs inférieures à 10 m, tandis que le VLM exploite des hauteurs pouvant dépasser 15 m selon les modèles.
L'intégration à un WMS ou à un ERP conditionne la traçabilité, le réapprovisionnement automatique et la précision du picking ; ce paramètre doit être cadré dès la phase de cahier des charges.

Le carrousel de stockage vertical permet d’exploiter la hauteur disponible tout en réduisant les déplacements des opérateurs et les erreurs de préparation. Aussi appelé VCM, stockeur rotatif vertical ou armoire rotative, il repose sur des plateaux qui circulent automatiquement jusqu’au poste de prélèvement. Ce type de stockeur rotatif convient notamment au stockage de petites pièces, composants, outils ou bacs à forte rotation. Il constitue l’une des principales solutions de système de stockage automatique, aux côtés des magasins verticaux à plateaux de type VLM. Le choix entre ces technologies dépend du volume à stocker, de la fréquence d’accès, des dimensions des articles et des contraintes d’implantation.

Devis pour un stockeur rotatif

Comment fonctionne un carrousel de stockage vertical ?

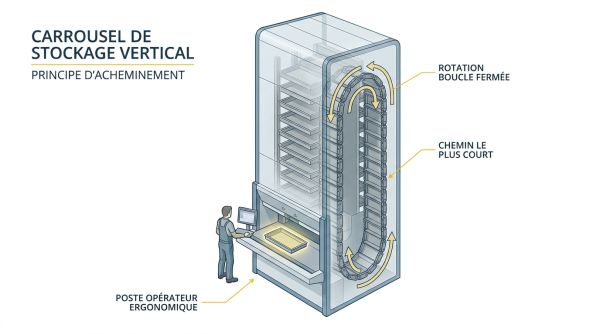

La boucle de plateaux et le principe goods-to-person

Un carrousel vertical est composé d'une série de plateaux fixés sur une chaîne motorisée formant une boucle fermée. Lorsqu'un opérateur demande une référence, le système calcule le chemin le plus court vers le haut ou vers le bas pour amener le bon plateau à la baie de prélèvement en un minimum de temps. L'opérateur reste donc à son poste : ce sont les marchandises qui viennent à lui, selon le principe goods-to-person.La baie de prélèvement est positionnée à hauteur ergonomique, ce qui supprime les flexions, les étirements et les déplacements inutiles dans les allées. Selon la configuration, il est possible d'installer plusieurs baies d'accès sur une même machine, par exemple à l'avant et à l'arrière, pour augmenter le débit ou desservir deux zones de travail simultanément.

Voir nos stockeurs rotatifs

La différence mécanique avec le VLM

Le VLM (Vertical Lift Module) repose sur un principe différent : deux colonnes de plateaux encadrent un extracteur central qui se déplace verticalement pour extraire le plateau demandé et le présenter à la baie. Le VLM va chercher un tiroir précis, tandis que le carrousel fait défiler toute la boucle jusqu'au bon niveau. Cette distinction mécanique a des conséquences directes sur le profil d'articles adapté, le débit et les contraintes d'installation.

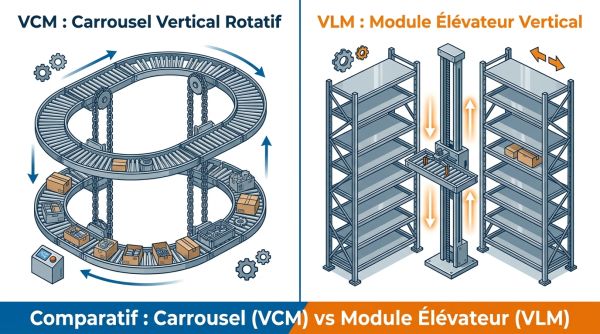

Comparatif entre carrousel vertical et VLM

Vous êtes fournisseur de stockeur rotatif ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels gains attendre en espace, productivité et sécurité ?

Densification de l'espace de stockage

En exploitant la hauteur sous plafond plutôt que la surface au sol, un carrousel vertical permet de récupérer jusqu'à 70–75 % de l'emprise au sol par rapport à un rayonnage traditionnel, selon la configuration et le profil des articles. Un VLM annonce des gains jusqu'à 80–85 % grâce à son espacement dynamique entre plateaux.Ces ordres de grandeur dépendent du contexte : hauteur de la machine, compacité des articles, taux de remplissage. Ils donnent néanmoins un repère fiable pour estimer le gain de surface dans un atelier, un magasin de pièces ou un entrepôt.

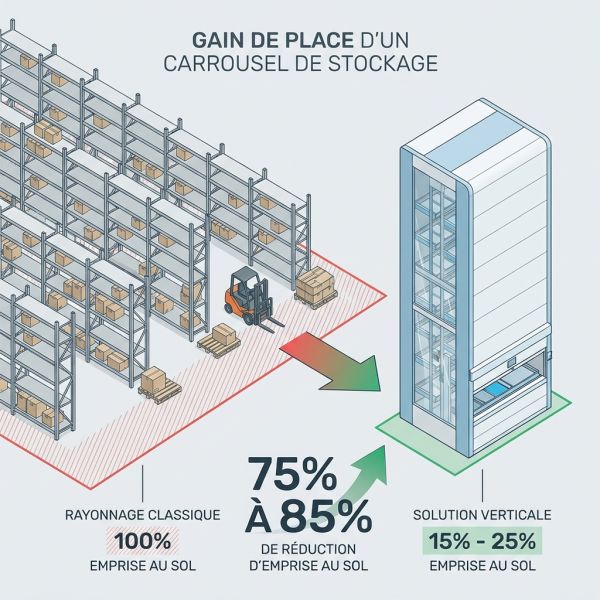

Gain de place d'un carrousel de stockage

Réduction des déplacements et amélioration du débit

Un carrousel vertical supprime la quasi-totalité des déplacements liés au picking. Selon les configurations et le profil des commandes, les débits peuvent atteindre jusqu'à 400 articles par heure. Les systèmes équipés d'un guidage pick-to-light — une LED qui indique visuellement la position de l'article dans le plateau — réduisent encore les temps de recherche et les erreurs de prélèvement.

Sécurité, contrôle d'accès et traçabilité

Un carrousel vertical forme une enceinte fermée. L'accès aux articles n'est possible qu'à la baie autorisée, ce qui limite les disparitions et structure les mouvements de stock. Les dispositifs de sécurité typiques incluent :

Des barrières immatérielles (rideaux lumineux) qui arrêtent le mouvement en cas d'intrusion dans la zone de prélèvement.
Un contrôle d'accès par badge ou RFID pour restreindre l'utilisation à des utilisateurs identifiés.
Un arrêt d'urgence accessible depuis le poste de travail pour interrompre la rotation en toute sécurité.

La traçabilité est renforcée : chaque mouvement d'entrée ou de sortie est enregistré, ce qui facilite l'inventaire tournant et réduit les écarts de stock.

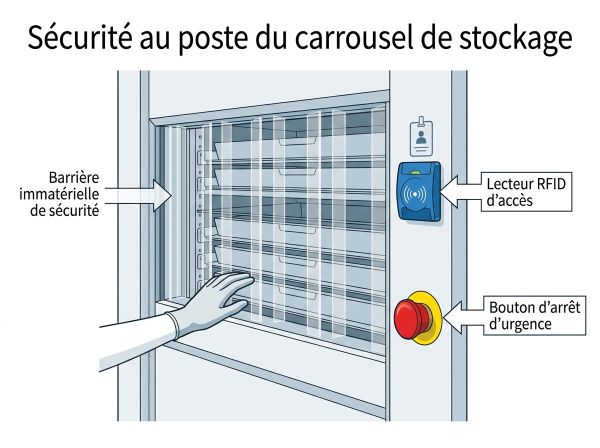

Sécurité au poste du carrousel de stockage

Dans quels secteurs et usages le carrousel vertical est-il pertinent ?

Le carrousel de stockage vertical excelle dans les environnements où les articles sont standardisés en dimensions et en conditionnement.

Voici les principaux cas d'usage :

Atelier de production : visserie, composants électroniques, petites pièces mécaniques stockées en bacs normalisés ; le carrousel réduit le temps d'accès entre deux opérations sur ligne.
Maintenance et MRO : pièces détachées critiques, outillage léger, consommables ; le contrôle d'accès par badge sécurise les articles à valeur élevée et évite les sorties non tracées.
Laboratoire et médical : flacons, réactifs, matériels sensibles nécessitant un accès contrôlé, une traçabilité par lot et une protection contre la lumière ou la poussière.
Distribution et consommables : préparation de commandes sur des références homogènes à forte rotation, où la répétabilité des prélèvements tire le meilleur parti de la boucle rotative.

Le carrousel vertical est moins adapté aux stocks composés d'articles aux dimensions très variables, aux pièces volumineuses ou aux flux faisant appel à un grand nombre de références différentes en séquences aléatoires.

Quels critères tranchent entre carrousel vertical et VLM ?

La typologie des articles comme critère n°1

Le critère décisif est la variabilité dimensionnelle et pondérale des articles. Un stock homogène — pièces de taille similaire, souvent stockées dans des bacs identiques de moins de 20 cm de hauteur — favorise le carrousel. Un stock hétérogène — mélange d'articles plats, volumineux, légers et lourds — plaide pour un VLM, dont l'espacement dynamique entre plateaux évite les pertes de volume.

Les autres critères structurants

Hauteur sous plafond disponible : le carrousel fonctionne généralement sous 10 m ; le VLM exploite des hauteurs allant jusqu'à 15 m et au-delà selon les modèles.
Débit et fréquence de prélèvement : le carrousel donne son meilleur rendement sur des prélèvements fréquents et répétitifs ; le VLM gère mieux les séquences aléatoires sur un mix varié.
Charges à manutentionner : le VLM supporte des charges par plateau pouvant dépasser 650 kg et peut s'équiper d'aides au levage ; le carrousel est limité par la structure de sa boucle.
Complexité de maintenance : le carrousel présente mécaniquement moins de pièces mobiles qu'un VLM, ce qui simplifie la maintenance préventive interne.
Niveau d'intégration SI : les deux systèmes se connectent à un WMS ou un ERP, mais le VLM offre généralement des niveaux d'intégration plus riches pour la gestion de séquences complexes.
