Comment choisir un système de stockage vertical automatisé ?

Ce qu'il faut retenir :

• Un système de stockage vertical automatisé permet de récupérer jusqu'à 80 à 90 % de la surface au sol selon la configuration, en exploitant la hauteur disponible du bâtiment.


• Le VLM convient aux articles de tailles et poids variés, tandis que le carrousel vertical est plus adapté à des références homogènes nécessitant une cadence de picking élevée.


• Avant tout projet, trois contraintes bâtiment sont à valider : hauteur libre sous plafond, portance de la dalle et conformité du réseau de sprinklers.


• L'intégration au WMS ou ERP via API conditionne la performance réelle du système : un réseau informatique sous-dimensionné génère des latences et des pertes de productivité mesurables.


• Le dimensionnement repose sur cinq données clés : nombre de références, cadence lignes/heure, pics de flux, nombre de postes de prélèvement et analyse ABC/Pareto.


• La conformité CE et les dispositifs de sécurité (arrêts d'urgence, barrières immatérielles) sont obligatoires, et une certification ATEX s'impose si le site stocke des produits inflammables ou générateurs de poussières.

Choisir un système de stockage vertical automatisé permet d’optimiser l’espace disponible tout en améliorant la productivité des opérations de stockage et de préparation. Le dimensionnement dépend principalement du type d’articles à stocker, des volumes et cadences de prélèvement, des contraintes du bâtiment et du niveau d’intégration recherché. Selon les besoins, l’installation peut prendre la forme d’un stockeur rotatif ou d’un autre système de stockage automatique. Ce guide présente les principales technologies disponibles, les critères de dimensionnement et les points à définir avec un intégrateur avant de choisir une solution.

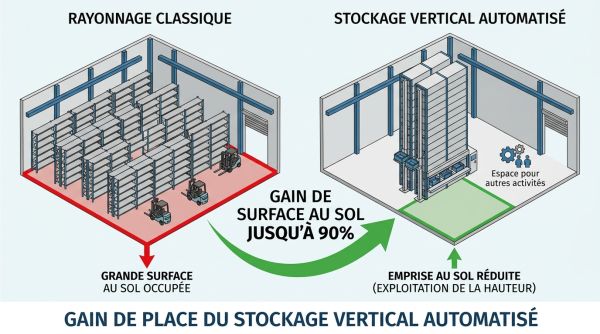

Un système vertical automatisé repose sur la logique goods-to-person : c'est le produit qui vient à l'opérateur, et non l'inverse. Ce principe supprime les déplacements en allée, réduit les erreurs de prélèvement et améliore l'ergonomie des postes de travail. Les gains d'espace sont le premier bénéfice mesurable. En exploitant la hauteur du bâtiment jusqu'à environ 15 à 30 m selon les systèmes, un stockage vertical automatisé libère jusqu'à 80 à 90 % de la surface au sol par rapport à un rayonnage statique conventionnel, selon la configuration retenue. Pour un atelier MRO ou une réserve de pièces détachées, cela représente concrètement la possibilité de conserver le même volume de stock dans une emprise deux à cinq fois plus réduite. Sur le plan de la productivité, les retours d'expérience indiquent une cadence de picking multipliée par deux à trois selon les technologies, soit un débit pouvant atteindre 400 articles par heure pour un carrousel vertical bien dimensionné. Le ROI se situe généralement entre 3 et 7 ans selon le volume de flux, la technologie choisie et le niveau d'intégration logicielle. Les secteurs concernés sont variés : pièces détachées industrielles, e-commerce à forte variété de références, pharmacie et maintenance, préparation de commandes en atelier.

Le panorama des solutions de stockage vertical se divise en deux familles principales, complétées par des technologies adaptées aux charges plus importantes.

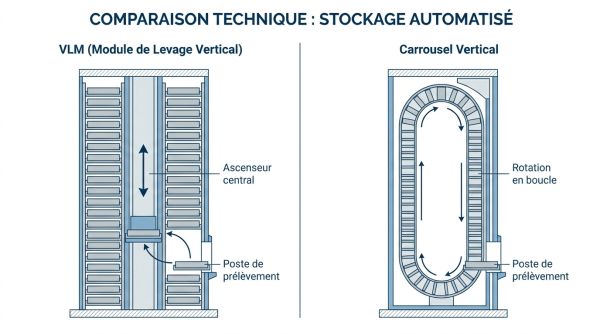

Le VLM (Vertical Lift Module) fonctionne comme un ascenseur à plateaux : un extracteur central récupère le plateau souhaité et le livre à la baie de prélèvement. Ce système gère une grande variété de dimensions et de poids, et ajuste dynamiquement l'espacement entre plateaux pour maximiser la densité. Il convient aux articles hétérogènes, à l'outillage encombrant, aux pièces lourdes.
Le carrousel vertical fait tourner les plateaux en boucle jusqu'à la trappe d'accès. Il privilégie la cadence sur des articles homogènes et de petites dimensions. Plusieurs unités peuvent être couplées pour alimenter simultanément différents postes.

Lorsque les articles sont exclusivement palettisés, très lourds ou que la cadence dépasse les capacités d'un VLM, les transstockeurs palettes ou les systèmes de navettes deviennent plus pertinents que les solutions verticales pures.

Le profil des articles est le critère de sélection technologique le plus structurant. Un VLM accepte des plateaux configurables pouvant accueillir des références allant de quelques grammes à plusieurs centaines de kilos, avec des hauteurs d'article variables. Il reste pertinent dès lors que le catalogue présente une forte hétérogénéité de dimensions ou de poids. Le stockeur rotatif vertical est plus efficace lorsque les articles sont suffisamment homogènes pour tenir dans des bacs standard. La rotation des plateaux en boucle ne permet pas d'adapter finement la hauteur d'un casier à l'autre, ce qui génère de l'espace perdu si les articles varient beaucoup.

Pour les articles de valeur, les médicaments ou les pièces sensibles, les systèmes verticaux offrent un contrôle d'accès par badge et une traçabilité unitaire de chaque prélèvement. Cette fonctionnalité est intégrée dans la plupart des solutions VLM et représente un avantage significatif par rapport au rayonnage ouvert.

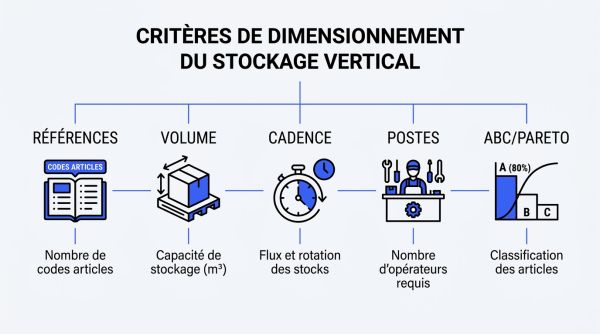

Avant de consulter un intégrateur, un cadrage interne sur cinq données suffit à orienter le projet vers la bonne technologie.

• Nombre de références et d'emplacements : établir le catalogue complet avec dimensions et poids moyens, en distinguant les références actives des références dormantes.
• Volumétrie et stock moyen : calculer le nombre d'emplacements nécessaires au stock courant et au stock de sécurité, en prenant en compte la saisonnalité maximale.
• Cadence de flux : exprimer la cadence en lignes par heure, en distinguant la cadence moyenne et les pics sur les périodes critiques.
• Nombre de postes de prélèvement : un VLM simple accès dessert un poste, un double accès ou plusieurs modules permettent d'alimenter simultanément plusieurs opérateurs.
• Analyse ABC/Pareto : les références de classe A représentent généralement 20 % du catalogue pour 80 % des mouvements. Leur positionnement en priorité dans le système réduit les temps d'attente et améliore la cadence globale.

Ces cinq données permettent de simuler le débit théorique et d'identifier si la technologie verticale couvre le besoin ou si un système à navettes plus rapide est nécessaire.

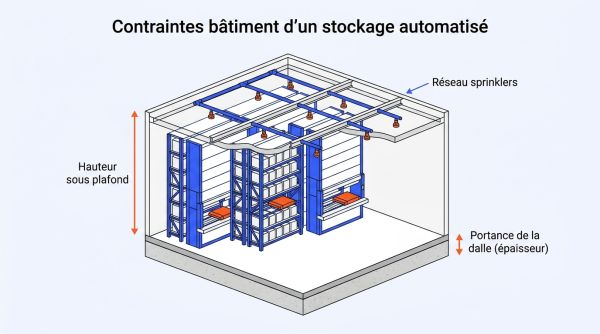

La hauteur libre sous plafond conditionne directement la capacité de stockage d'un système vertical. Un VLM nécessite généralement entre 4 et 30 m de hauteur utile, selon le modèle. Il faut soustraire à la hauteur totale les encombrements en toiture (poutres, gaines, luminaires) pour obtenir la hauteur réellement exploitable. La portance de la dalle est un point souvent sous-estimé. Un VLM chargé peut exercer des pressions de plusieurs tonnes par pied sur quelques décimètres carrés. Une dalle industrielle standard de 10 à 15 kN/m² peut être insuffisante selon la configuration. Les plans de structure et les calculs de charges admissibles doivent être fournis à l'intégrateur dès la phase de cadrage. Les réseaux électriques (puissance disponible, armoire à proximité) et le réseau informatique (câblage, Wi-Fi si nécessaire) doivent également être vérifiés. Un réseau électrique sous-dimensionné retarde la mise en service ; un réseau IT insuffisant génère des latences dans les échanges avec le WMS.

La présence d'un système de stockage vertical modifie la configuration incendie du bâtiment. Les sprinklers existants peuvent ne plus être efficaces si un équipement de grande hauteur fait obstacle à leur couverture. Selon la classification ERP ou ICPE du site, une adaptation du plan sprinkler peut être obligatoire. Ce point se traite en amont avec le bureau de contrôle et l'assureur.

Un système de stockage vertical fonctionne en mode autonome (pilotage via son propre contrôleur) ou en mode connecté, interfacé avec le WMS et/ou l'ERP de l'entreprise. Le mode connecté est largement recommandé dès que le nombre de références dépasse quelques centaines ou que plusieurs systèmes coexistent sur le site. L'interfaçage repose sur des échanges via API ou protocoles standardisés. Les fonctions attendues comprennent : l'adressage automatique des articles à l'entrée, la traçabilité unitaire des mouvements, l'inventaire en temps réel, la gestion des lots et péremptions, ainsi que la priorisation des commandes urgentes. Les aides au picking intégrées dans la baie (pointeurs lumineux, indications d'écran) réduisent les erreurs de prélèvement et accélèrent la formation des nouveaux opérateurs. Un réseau informatique sous-dimensionné ou instable constitue l'un des risques les plus fréquents en exploitation. Une latence de quelques centaines de millisecondes dans les échanges WMS/équipement suffit à dégrader la cadence de façon sensible, notamment lors des pics d'activité.

Tout système de stockage vertical commercialisé en Europe doit être livré avec le marquage CE et répondre à la directive Machines 2006/42/CE. L'analyse de risques doit être documentée et intégrée au dossier technique. Les dispositifs de sécurité obligatoires comprennent les arrêts d'urgence positionnés à chaque poste d'accès, les barrières immatérielles qui stoppent le système instantanément en cas de franchissement de la zone de prélèvement, et les capteurs de charge et de position qui évitent les collisions internes.
La formation des opérateurs à l'exploitation sécurisée et aux procédures d'urgence est obligatoire et doit être tracée. L'accès à la zone mécanique pour la maintenance suit des règles de consignation précises. Si le site stocke des produits inflammables, des solvants ou génère des poussières combustibles, une certification ATEX des équipements est requise selon les zones définies par l'évaluation des risques explosion du site (zones 1/2 pour les gaz, zones 21/22 pour les poussières).

La comparaison entre solutions doit s'appuyer sur des critères pondérés selon les priorités du projet. Au-delà du tableau technologique présenté plus haut, quatre axes d'arbitrage structurent la décision :

• La flexibilité articles mesure la capacité du système à absorber des changements de références au fil du temps. Un VLM avec plateaux reconfigurables offre une adaptabilité supérieure à un carrousel bac standard.
• La densité et le débit sont deux objectifs parfois contradictoires. Un système à très haute densité peut présenter un débit unitaire inférieur à un système de navettes, mais à un coût d'investissement nettement inférieur.
• Le CAPEX et l'OPEX doivent être évalués conjointement. Un système moins coûteux à l'achat peut engendrer des coûts de maintenance ou d'énergie plus élevés sur cinq ans.
• La maintenabilité doit être vérifiée : disponibilité des pièces de rechange, présence d'un réseau techniciens en France, délai d'intervention contractualisé.
