Démontage d’un stockeur rotatif | Installation verticale

Comment identifier le type de stockeur avant toute dépose ?
Quels outils et moyens de manutention prévoir pour une dépose sûre ?
Dans quel ordre démonter un stockeur rotatif vertical par sous-ensembles ?
Quels contrôles réaliser pendant la dépose sur les pièces sensibles ?
Comment conditionner et protéger le stockeur pour le transport ?

💡 L'essentiel à retenir :

La dépose d'un stockeur rotatif vertical (carrousel goods-to-man) se réalise dans un ordre précis : identification de la machine → mise en sécurité et consignation LOTO → vidage et calage des éléments mobiles → démontage par sous-ensembles → repérage/documentation → conditionnement pour transport.
La lecture de la notice constructeur est obligatoire avant toute intervention : sans elle, certaines étapes, notamment sur la motorisation, le variateur et les ancrages, ne peuvent pas être réalisées en sécurité.
La consignation électrique (LOTO) est une étape non négociable : couper l'alimentation ne suffit pas, il faut condamner le sectionneur, apposer un cadenas individuel et contrôler l'absence de tension.
Les interventions sur le variateur de fréquence, les cartes électroniques et l'armoire électrique relèvent d'un technicien habilité ; certains réglages sont réservés au constructeur ou à l'intégrateur.
Les éléments mobiles (plateaux, chaînes, courroies) doivent être calés et bridés avant toute dépose structurelle pour éviter toute rotation intempestive.
Le travail en hauteur sur ce type d'équipement (pouvant atteindre 8 à 12 m) impose un plan de prévention, des EPI adaptés et des moyens d'accès sécurisés.

Le démontage d'un stockeur rotatif vertical s'inscrit dans des contextes précis : transfert de site, réimplantation après extension d'atelier, remplacement de l'équipement ou remise à neuf. Ce guide propose une procédure générique applicable à la majorité des carrousels verticaux automatisés (systèmes goods-to-man à rotation de plateaux), quel que soit le fabricant. Il ne remplace pas la notice constructeur et identifie clairement les opérations réservées aux intervenants habilités ou au fabricant.
Important : un stockeur rotatif vertical n'est pas un rack de stockage statique. Son architecture intègre une motorisation, un variateur de fréquence, des capteurs, une armoire électrique, des barrières immatérielles et des ancrages structurels. Le niveau de risque et les précautions à prendre sont sans commune mesure avec le démontage d'un simple rayonnage.

Obtenez un devis pour un stockeur rotatif

Comment identifier le type de stockeur avant toute dépose ?

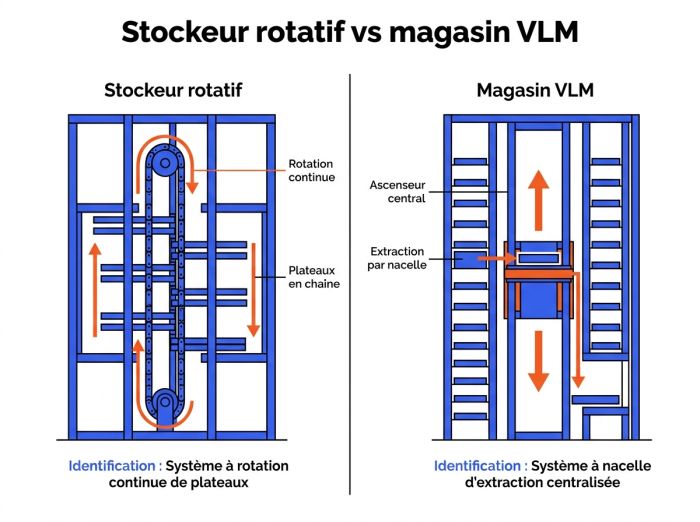

Quels indices confirment un carrousel vertical goods-to-person ?

Avant d'engager une quelconque intervention, il convient de s'assurer que l'on travaille bien sur un stockeur rotatif vertical et non sur un autre système automatisé de stockage.
Les critères observables sur site sont les suivants :

La machine se développe en hauteur sur deux colonnes reliées entre elles par une chaîne porteuse ou courroie entraînant des plateaux en rotation continue.
Un poste de prélèvement fixe (baie de consultation) est situé à hauteur ergonomique, souvent équipé d'un écran tactile ou d'un terminal opérateur.
Le mouvement est rotatif et continu (paternoster), à distinguer du mouvement vertical alternatif d'un VLM (magasin vertical à nacelle extractrice).
Les variantes courantes incluent les versions à ouverture unique, double ouverture ou consultation multi-niveaux (desserte de deux étages).

Voir nos stockeurs rotatifs

Quelles informations relever sur la plaque signalétique et dans la documentation ?

Relevez systématiquement les informations suivantes avant toute intervention :

Plaque signalétique : fabricant, modèle, numéro de série, année de mise en service, tension d'alimentation, puissance installée, charge utile par plateau.
Documentation : notice d'installation, schémas électriques, plan d'implantation, plans mécaniques des ancrages, sauvegarde du paramétrage logiciel (si l'accès est autorisé par le constructeur).

Vous êtes fournisseur de stockeur rotatif ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels outils et moyens de manutention prévoir pour une dépose sûre ?

Rassemblement des outils de base avant démarrage

La perte de temps la plus fréquente sur chantier résulte de l'absence de matériel au moment critique. Préparez à l'avance :

Jeux de clés plates et à fourche (métriques, de 8 à 32 mm), jeu de douilles, clé dynamométrique.
Jeux de clés Allen/Torx pour les fixations de capotages et d'habillages.
Extracteurs si des axes ou paliers sont emmanchés à force.
Tournevis plats et cruciformes, pince à dénuder, coupe-câble propre.
Marqueurs indélébiles, étiquettes autocollantes numérotées, colliers de câblage, sachets zip numérotés pour la visserie.
Appareil photo ou smartphone pour la documentation systématique.

La règle absolue est : repérer avant de débrancher, photographier avant de déposer.

Utilisation des moyens de levage et de calage selon la configuration du chantier

Le choix des moyens de levage dépend du gabarit et du poids de la machine, qui varie généralement entre 1 500 et 6 000 kg selon le modèle et la hauteur.

Chariot élévateur ou transpalette élévateur pour déplacer les sous-ensembles au sol.
Palan à chaîne ou poutre de levage suspendue à une structure porteuse certifiée pour déposer les colonnes ou la motorisation en hauteur.
Élingues plates certifiées, manilles à vis et sangles de manutention adaptées à la charge.
Cales en bois dur ou calages métalliques pour immobiliser les éléments posés au sol et prévenir tout basculement.

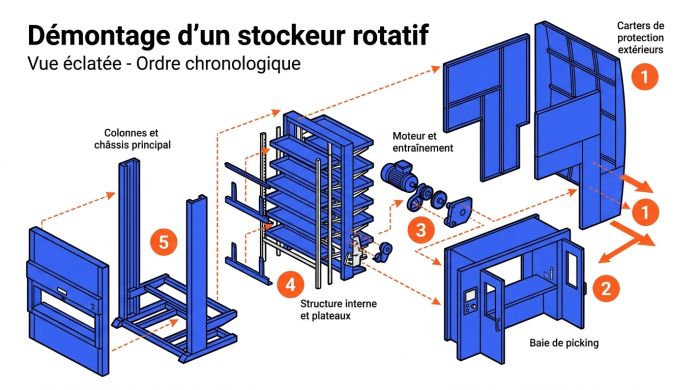

Dans quel ordre démonter un stockeur rotatif vertical par sous-ensembles ?

L'ordre de démontage suit une logique du périphérique vers le structurel : on commence par ce qui est le plus accessible et le moins risqué, pour accéder progressivement aux organes internes et à la structure porteuse.

Dépose des habillages, capotages et panneaux d'accès

Photographiez l'ensemble de la machine sous plusieurs angles avant de commencer.
Déposez les panneaux d'habillage latéraux en commençant par ceux du bas : dévissez les fixations (souvent des vis Torx ou Allen), marquez chaque panneau à la position (P1-gauche, P1-droite, etc.) et rangez la visserie dans des sachets numérotés.
Déposez ensuite les capotages supérieurs depuis la nacelle ou l'échafaudage.
Stocker chaque panneau à plat pour éviter toute déformation.

Dépose des portes, serrures de sécurité et barrières immatérielles

Les barrières immatérielles (classe 4, conformes à la directive machine 2006/42/CE) sont des composants de sécurité délicats.

Photographiez les émetteurs/récepteurs de barrières et leurs supports avant déconnexion.
Débranchez les connecteurs en respectant leur repérage (notez la référence de chaque connecteur).
Protégez les optiques des barrières immatérielles avec du film à bulles dès leur dépose.
Déposez les serrures de sécurité de portes (souvent des serrures à interverrouillage électromagnétique) en conservant les vis et les platines dans un sachet étiqueté.

Dépose de la zone de prélèvement et de ses périphériques

La baie de prélèvement regroupe l'interface opérateur, l'éclairage LED, les voyants de zone et éventuellement un lecteur code-barres.

Sauvegardez les paramètres du terminal (si l'accès est autorisé par le constructeur) avant toute déconnexion.
Déconnectez le câble Ethernet, l'alimentation de l'écran tactile et les connecteurs des voyants de zone, en les repérant systématiquement.
Protégez l'écran tactile avec du film à bulles ou mousse de protection.
Démontez les supports de baie et les structures d'ergonomie (table de consultation, barre de validation) en conservant les boulonneries par ensemble.

Dépose de la motorisation, du variateur et de l'armoire électrique

Il s'agit du bloc à risque le plus élevé de toute la procédure.

Vérifiez que la consignation LOTO est toujours en place et que la VAT est confirmée.
Photographiez l'intégralité du câblage de l'armoire, plan de câblage à l'appui.
Débranchez chaque câble en posant une étiquette de repérage sur chaque extrémité (numéro de borne, référence du câble).
Déposez le variateur de fréquence avec précaution : il contient des condensateurs qui retiennent une charge résiduelle plusieurs minutes après coupure. Respectez le délai de décharge indiqué sur la plaque du variateur (de 5 à 15 minutes selon les modèles).
Protégez les cartes électroniques contre les décharges électrostatiques (ESD) : utilisez des sacs antistatiques et évitez de toucher les composants à mains nues.
Déposez le motoréducteur après avoir desserré progressivement les fixations et mis en place un soutien par sangles ou palan.

Dépose des capteurs, câblage et chemins de câbles

Photographiez l'ensemble du cheminement de câbles avant toute dépose.
Décâblez les chemins de câbles en repérant chaque faisceau (étiquette numérotée + photo).
Déposez les capteurs (fin de course, présence plateau, anti-collision) en protégeant immédiatement leurs connecteurs avec des bouchons plastiques.
Vérifiez l'intégrité de chaque presse-étoupe et connecteur : tout connecteur endommagé doit être signalé et remplacé avant remontage.
Enroulez chaque faisceau câblé sur lui-même, liez-le avec des colliers, et rangez-le dans un sac étiqueté.

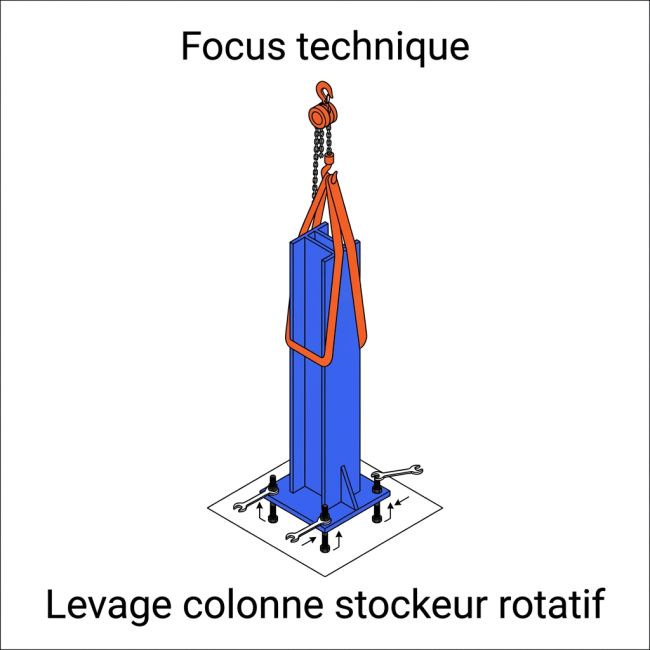

Désassemblage de la structure, des colonnes et des ancrages au sol

Il s'agit de la dernière étape structurelle, celle qui présente le risque de basculement le plus élevé.

Mettez en place les élingues et le palan avant de desserrer les premières fixations de colonnes.
Desserrez les boulons d'ancrage au sol progressivement et en alternance (jamais d'un seul côté) pour maintenir l'équilibre de la structure.
Veillez à ce que la colonne soit maintenue par le palan tout au long de sa dépose.
Rebouchez les points d'ancrage au sol selon les procédures du site (résine époxy, plaquettes métalliques selon le type de dalle).

Quels contrôles réaliser pendant la dépose sur les pièces sensibles ?

Composants à inspecter visuellement avant conditionnement

La dépose est l'occasion d'évaluer l'état de la machine pour décider si une révision s'impose avant remontage.
Inspectez visuellement :

Axes et paliers : recherchez traces de corrosion, jeu excessif, bagues usées.
Chaînes et poulies : recherchez allongement de chaîne (mesure au pas), usure des dents de pignons, fissures sur les maillons.
Système de freinage : vérifiez l'état des garnitures, la présence de fuites sur les freins électromagnétiques.
Capteurs : vérifiez l'état des câbles, l'absence de fissures sur les boîtiers, la propreté des optiques.
Cartes électroniques et ventilateurs d'armoire : recherchez traces de surchauffe, condensateurs gonflés, poussière accumulée sur les ailettes.

Les signaux faibles à documenter pour le remontage sont les suivants : ralentissement progressif de la rotation, bruit de cliquetis sur la chaîne, vibrations anormales au démarrage, codes erreur enregistrés dans l'historique du terminal.

Cadences de maintenance préventive à planifier après remontage

Le remontage est le bon moment pour repartir sur un cycle de maintenance maîtrisé :

Mensuel : test de fonctionnement des capteurs (fin de course, présence plateau, barrières immatérielles), vérification de l'arrêt d'urgence.
Trimestriel : contrôle de la tension de chaîne, vérification du freinage, inspection visuelle de la motorisation et du variateur.
Semestriel : vérification et mise à jour des paramètres logiciels, sauvegarde du paramétrage WMS.
Selon préconisation notice : lubrification des chaînes, paliers et pignons (type et périodicité définis par le constructeur).

Tenez un registre d'interventions daté et signé, mentionnant chaque opération réalisée, les pièces remplacées et les anomalies constatées.

Comment conditionner et protéger le stockeur pour le transport ?

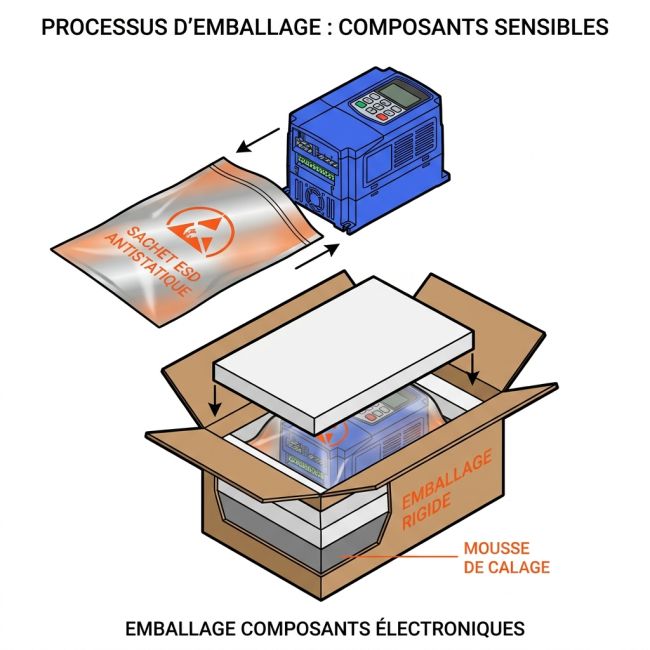

Protection de l'électronique, des capteurs et des faisceaux

Les sous-ensembles électroniques sont les plus vulnérables aux chocs, à l'humidité et aux décharges électrostatiques.

Emballez le variateur et les cartes électroniques dans des sacs antistatiques, puis dans des boîtes rigides avec mousse de calage.
Protégez les connecteurs ouverts avec des bouchons plastiques ou du ruban adhésif.
Enveloppez les capteurs dans du film à bulles et placez-les dans des cartons rigides étiquetés.
Bouchonnez les presse-étoupes ouverts pour éviter toute intrusion d'humidité pendant le stockage ou le transport.

Étiquetage des colis et préparation du plan de chargement

Attribuez à chaque colis un numéro de référence correspondant au dossier photo et à l'inventaire de visserie. L'étiquette de colis indique : le numéro de colis, le contenu principal, le sens de manutention (flèches haut/bas), et l'indication "fragile" pour les sous-ensembles électroniques.
Préparez un plan de chargement qui respecte les règles suivantes : les éléments les plus lourds (colonnes, structure) au bas du chargement, les éléments fragiles (armoire, terminal, capteurs) sur des supports de calage, et un arrimage par sangles certifiées selon les normes de transport en vigueur. L'ordre de chargement doit être l'inverse de l'ordre de remontage pour faciliter le déchargement sur site.
