💡 Ce qu'il faut retenir :
- Les logiciels de modélisation 3D pour relevés topographiques géoréférencés permettent de transformer des données issues du GNSS, du LiDAR, de la photogrammétrie, des scanners laser ou de la vidéo en modèles numériques exploitables.
- i-Tranchée, Pix4Dmapper / Pix4Dsurvey et Agisoft Metashape sont les solutions les plus orientées photogrammétrie, avec une forte capacité de reconstruction 3D à partir d'images ou de vidéos.
- Leica Cyclone 3DR, Trimble Business Center et PointCab se distinguent par leur expertise dans le traitement, l'analyse et l'exploitation de nuages de points issus de scanners laser, du LiDAR ou de la photogrammétrie.
- Autodesk Civil 3D, BricsCAD BIM et Topcon MAGNET Office sont davantage orientés conception, modélisation d'infrastructures, BIM et exploitation de données topographiques géoréférencées.
- i-Géo complète la chaîne de valeur en facilitant la visualisation, le partage et l'exploitation collaborative des modèles 3D, des données SIG et des nuages de points.
- Le choix du logiciel dépend principalement du type de données à traiter, du niveau de précision attendu et des besoins en modélisation, conception, collaboration ou récolement numérique.
Obtenez des devis pour un logiciel de topographie

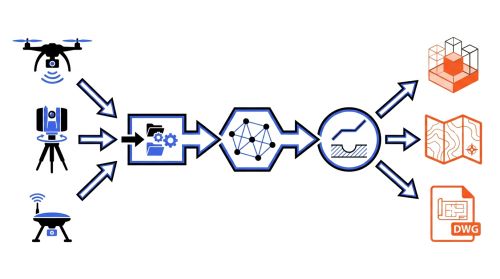

Les relevés topographiques géoréférencés reposent aujourd'hui sur des données issues de stations totales, récepteurs GNSS, scanners LiDAR ou drones ou ou simples captures vidéo. Leur exploitation nécessite des logiciels capables de traiter des nuages de points, générer des modèles 3D précis et produire des livrables compatibles avec les environnements DAO, BIM et SIG. Les fonctionnalités, performances et formats pris en charge varient toutefois d'une solution à l'autre.
Ce comparatif présente les 10 meilleurs logiciels de modélisation 3D pour des relevés topographiques géoréférencés, ainsi que leurs principaux atouts et domaines d'application.
| Logiciel de modélisation 3D | Type de données traitées | Fonctionnalité principale | Géoréférencement | Utilisation idéale |
|---|---|---|---|---|
| i-Tranchée | Vidéos smartphone, caméra 360°, GNSS RTK | Reconstruction photogrammétrique de tranchées | Oui (Classe A) | Récolement de réseaux et DT-DICT |
| Autodesk Civil 3D | Nuages de points, relevés topographiques | Modélisation de surfaces, routes et réseaux | Oui | Génie civil, VRD et BIM |
| Trimble Business Center (TBC) | GNSS, stations totales, LiDAR | Traitement et validation de données topographiques | Oui | Géomètres et bureaux d'études |
| i-Géo | Nuages de points, IFC, DAO, SIG | Visualisation et collaboration web 3D | Oui | Partage et exploitation de données géospatiales |
| Leica Cyclone 3DR | Scanners laser et LiDAR mobile | Nettoyage, maillage et contrôle de conformité | Oui | Traitement avancé de nuages de points |
| Pix4Dmapper / Pix4Dsurvey | Photographies drone et terrain | Photogrammétrie et extraction topographique | Oui | Cartographie et relevés par drone |
| Agisoft Metashape | Images aériennes et terrestres | Reconstruction 3D photoréaliste | Oui | Photogrammétrie professionnelle |
| BricsCAD BIM | Relevés géoréférencés, DWG | DAO, BIM et modélisation de terrain | Oui | Conception BIM et infrastructures |
| Topcon MAGNET Office | Levés topographiques et GNSS | Calcul de surfaces et synchronisation cloud | Oui | Implantation et suivi de chantier |
| PointCab Share | Nuages de points laser et photogrammétriques | Extraction rapide de plans et MNT | Oui | Exploitation rapide de relevés 3D |
| Logiciel de modélisation 3D : i-Tranchée | |
|---|---|
| Type de données traitées | Vidéos smartphone, caméra 360°, GNSS RTK |
| Fonctionnalité principale | Reconstruction photogrammétrique de tranchées |
| Géoréférencement | Oui (Classe A) |
| Utilisation idéale | Récolement de réseaux et DT-DICT |
| Logiciel de modélisation 3D : Autodesk Civil 3D | |
|---|---|
| Type de données traitées | Nuages de points, relevés topographiques |
| Fonctionnalité principale | Modélisation de surfaces, routes et réseaux |
| Géoréférencement | Oui |
| Utilisation idéale | Génie civil, VRD et BIM |
| Logiciel de modélisation 3D : Trimble Business Center (TBC) | |
|---|---|
| Type de données traitées | GNSS, stations totales, LiDAR |
| Fonctionnalité principale | Traitement et validation de données topographiques |
| Géoréférencement | Oui |
| Utilisation idéale | Géomètres et bureaux d'études |
| Logiciel de modélisation 3D : i-Géo | |
|---|---|
| Type de données traitées | Nuages de points, IFC, DAO, SIG |
| Fonctionnalité principale | Visualisation et collaboration web 3D |
| Géoréférencement | Oui |
| Utilisation idéale | Partage et exploitation de données géospatiales |
| Logiciel de modélisation 3D : Leica Cyclone 3DR | |
|---|---|
| Type de données traitées | Scanners laser et LiDAR mobile |
| Fonctionnalité principale | Nettoyage, maillage et contrôle de conformité |
| Géoréférencement | Oui |
| Utilisation idéale | Traitement avancé de nuages de points |
| Logiciel de modélisation 3D : Pix4Dmapper / Pix4Dsurvey | |
|---|---|
| Type de données traitées | Photographies drone et terrain |
| Fonctionnalité principale | Photogrammétrie et extraction topographique |
| Géoréférencement | Oui |
| Utilisation idéale | Cartographie et relevés par drone |
| Logiciel de modélisation 3D : Agisoft Metashape | |
|---|---|
| Type de données traitées | Images aériennes et terrestres |
| Fonctionnalité principale | Reconstruction 3D photoréaliste |
| Géoréférencement | Oui |
| Utilisation idéale | Photogrammétrie professionnelle |
| Logiciel de modélisation 3D : BricsCAD BIM | |
|---|---|
| Type de données traitées | Relevés géoréférencés, DWG |
| Fonctionnalité principale | DAO, BIM et modélisation de terrain |
| Géoréférencement | Oui |
| Utilisation idéale | Conception BIM et infrastructures |
| Logiciel de modélisation 3D : Topcon MAGNET Office | |
|---|---|
| Type de données traitées | Levés topographiques et GNSS |
| Fonctionnalité principale | Calcul de surfaces et synchronisation cloud |
| Géoréférencement | Oui |
| Utilisation idéale | Implantation et suivi de chantier |
| Logiciel de modélisation 3D : PointCab Share | |
|---|---|
| Type de données traitées | Nuages de points laser et photogrammétriques |
| Fonctionnalité principale | Extraction rapide de plans et MNT |
| Géoréférencement | Oui |
| Utilisation idéale | Exploitation rapide de relevés 3D |

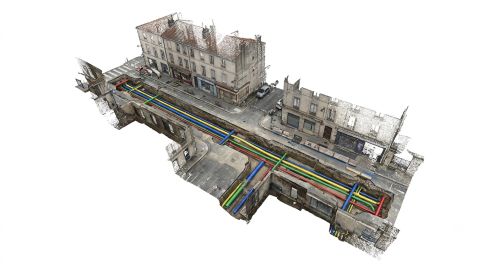

i-Tranchée
Fournie par l'entreprise française D3E Geospatial - I3MAP, la solution i-Tranchée est un outil conçu pour numériser de manière automatisée les infrastructures ouvertes sur le terrain.
Ce logiciel de modélisation 3D fonctionne à partir d'une simple capture vidéo réalisée sur le chantier via un smartphone ou une caméra panoramique 360°. L'algorithme de reconstruction photogrammétrique traite la séquence dans le cloud afin de générer une réplique tridimensionnelle fidèle de la fouille avant son remblaiement. Couplé à un calage GNSS RTK, l'outil garantit un positionnement géoréférencé d'une précision centimétrique (Classe A), essentielle pour la conformité des dossiers réglementaires DT-DICT.
Les livrables exportés comprennent des nuages de points colorisés (.las, .rcp, .pod), des orthophotos haute résolution et des modèles numériques de terrain exploitables en CAO. Sa tarification flexible s'effectue à l'usage, par un système de crédits au mètre linéaire traité, sans abonnement annuel.

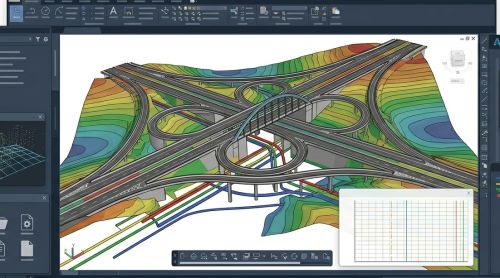

Autodesk Civil 3D
Créé par l'éditeur américain Autodesk, Civil 3D est un outil d'ingénierie globale de renommée internationale pour la gestion des infrastructures civiles.
Ce logiciel de modélisation 3D intègre des fonctionnalités avancées pour la conception de routes, de terrassements et de réseaux de fluides en liaison directe avec les processus BIM (Building Information Modeling). Sur le plan topographique, il permet d'importer et de traiter des relevés géoréférencés complexes pour modéliser des surfaces de terrain naturel à partir de nuages de points, calculer des cubatures de matériaux et générer des plans d'exécution dynamiques qui se mettent à jour automatiquement selon les modifications géométriques du projet.

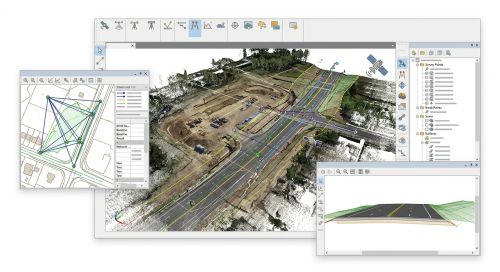

Trimble Business Center (TBC)
Conçue par le constructeur de technologies de positionnement Trimble, la suite Trimble Business Center (TBC) matérialise la passerelle logicielle entre la collecte de données terrain et le bureau.
Ce logiciel de modélisation 3D est optimisé pour traiter, ajuster et valider des données topographiques issues de multiples capteurs. Il permet de combiner des levés GNSS, des mesures de stations totales et des nuages de points massifs. L'outil intègre de puissants moteurs d'analyse géodésique pour assurer un géoréférencement fiable, tout en offrant des fonctions de modélisation de surfaces, d'extraction automatisée de caractéristiques linéaires (comme des bordures ou des câbles) et de préparation de données pour le guidage d'engins de chantier.

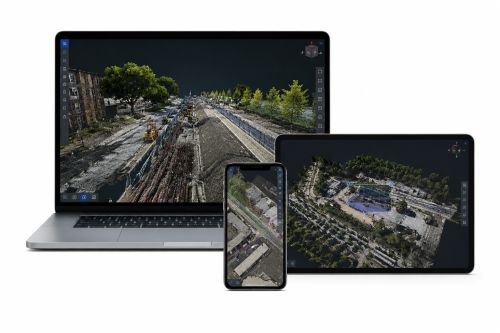

i-Géo
La solution i-Géo de D3E Geospatial - I3MAP a été mise au point pour résoudre la problématique du stockage, de la visualisation et de l'exploitation des données géospatiales massives issues des relevés de terrain.
Ce logiciel de modélisation 3D pour relevés topographiques se présente sous la forme d'une plateforme web collaborative en mode SaaS. Contrairement aux outils de bureau traditionnels, il permet de visualiser, de superposer et de manipuler des modèles 3D denses, des objets IFC, des plans DAO et des couches SIG directement depuis un navigateur internet, sans aucune installation locale.
Les utilisateurs peuvent y centraliser des nuages de points de toutes provenances (drone, scanner laser ou smartphone) pour effectuer des mesures géométriques directes (distances, surfaces, volumes) et partager instantanément l'accès aux projets entre les bureaux d'études, les collectivités et les équipes travaux.

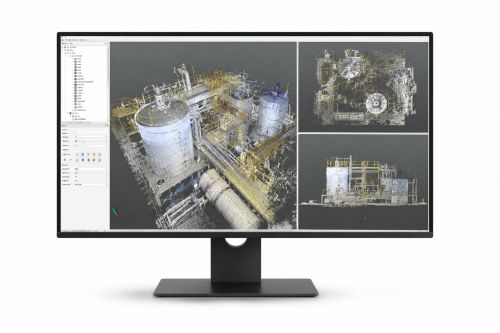

Leica Cyclone 3DR
Développé par Leica Geosystems, le logiciel Cyclone 3DR est une solution spécialisée dans le traitement intelligent des réalités capturées en 3D.
Ce logiciel de modélisation 3D excelle dans la manipulation, le nettoyage et la conversion de nuages de points massifs issus de scanners laser terrestres ou de LiDAR mobiles. Grâce à des algorithmes de maillage automatisés, il transforme les données de points brutes en surfaces géométriques tridimensionnelles nettes et allégées.
Le programme est particulièrement performant pour le contrôle de conformité (comparaison automatique entre le relief du terrain réel numérisé et la maquette théorique du projet) ainsi que pour l'extraction de sections et de profils topographiques.

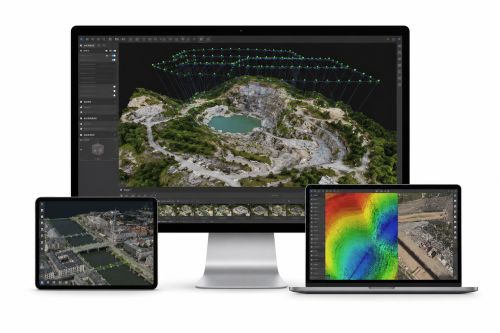

Pix4D (Pix4Dmapper / Pix4Dsurvey)
Créée par l'entreprise suisse Pix4D, cette suite logicielle est dédiée à la transformation de l'imagerie numérique en données cartographiques et topographiques exploitables.
Les logiciels de modélisation 3D Pix4Dmapper / Pix4Dsurvey s'appuient sur des algorithmes de vision par ordinateur pour assembler des milliers de clichés photographiques aériens (par drone) ou terrestres.
- Pix4Dmapper calcule la reconstruction tridimensionnelle sous forme de nuages de points denses et d'orthomosaïques géoréférencées.
- Pix4Dsurvey prend ensuite le relais pour extraire les lignes de rupture, vectoriser les éléments du relief et préparer les modèles de terrain pour une intégration fluide dans les environnements de CAO et de SIG de bureau.

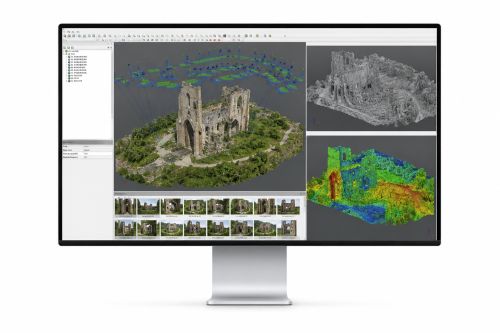

Agisoft Metashape
Développée par la société Agisoft, la solution Metashape est un moteur de calcul reconnu pour ses performances en imagerie spatiale et photogrammétrie.
Ce logiciel de modélisation 3D utilise la technologie de la photogrammétrie numérique pour générer des modèles de surface hautement détaillés à partir de photographies standards. Très flexible, l'outil permet d'aligner les images, de bâtir des structures de points en relief, de générer des textures photoréalistes et de produire des modèles numériques d'élévation (MNE). Le géoréférencement des scènes de terrain s'effectue de manière rigoureuse grâce à l'intégration de points de calage au sol (GCP) et de données de vol GPS.

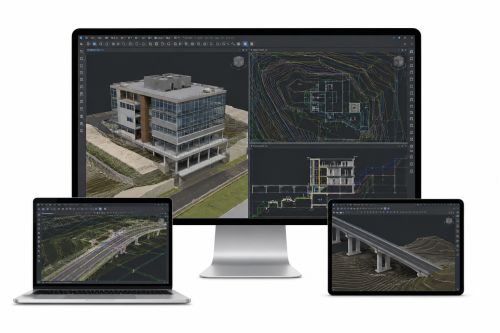

BricsCAD BIM
Conçu par Bricsys, BricsCAD propose une plateforme de conception unifiée basée sur le format universel informatique .dwg.
Ce logiciel de modélisation 3D intègre dans ses modules Civil et BIM des fonctionnalités spécifiques pour la topographie et le génie civil. Il permet de modéliser des surfaces de terrain en relief à partir de relevés de points géoréférencés, de concevoir des alignements de réseaux et de simuler des projets de terrassement, le tout dans un environnement fluide qui combine le dessin technique traditionnel en 2D et la modélisation de données du bâtiment en 3D.

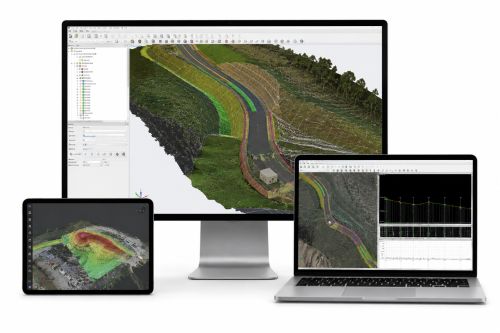

Topcon MAGNET Office
Propulsée par Topcon Positioning Systems, la suite MAGNET assure la liaison numérique continue entre le terrain et les équipes d'ingénierie.
Ce logiciel de modélisation 3D traite les levés topographiques importés du terrain pour concevoir des surfaces, calculer des volumes de matériaux (cubatures) et tracer des infrastructures routières ou de réseaux. Sa force réside dans son interface cloud connectée, qui garantit que les modèles 3D géoréférencés élaborés au bureau sont instantanément synchronisés avec les tablettes des opérateurs chargés de l'implantation ou du guidage sur les chantiers.
PointCab
Créée par l'entreprise allemande PointCab GmbH, la suite logicielle PointCab est une solution commerciale développée pour simplifier et accélérer l'exploitation des nuages de points massifs.
Ce logiciel de modélisation 3D est conçu pour extraire automatiquement les informations essentielles des relevés topographiques géoréférencés bruts, qu'ils proviennent de scanners laser ou de photogrammétrie. Il permet de générer des plans 2D, des coupes, des lignes de relief et des modèles numériques de terrain (MNT) de manière extrêmement rapide, sans nécessiter une station de calcul surpuissante.
Grâce à son module collaboratif cloud PointCab Share, l'outil permet de visualiser et de partager les maquettes 3D et les données topographiques directement via un navigateur web. Les utilisateurs peuvent y effectuer des mesures de distances et de surfaces, facilitant la transition des données géoréférencées de Classe A vers les environnements de dessin CAO et de gestion SIG des clients.
