Temps de lecture estimé : 9min
L'essentiel à retenir :
- La photogrammétrie 3D réduit les temps de relevé terrain de 20 à 30 % en moyenne sur des opérations de suivi de chantier ou de récolement, grâce à une capture massive sans contact.
- Le ROI se calcule en coût total : retours site évités, reprises éliminées, heures bureau d'études récupérées ; et non sur le seul coût de la prestation terrain.
- Les livrables (nuage de points, orthomosaïque, MNT, maillage texturé) atteignent des précisions de 1 à 3 cm avec géoréférencement RTK ou points de contrôle au sol (GCP).
- La sécurité progresse directement : la capture à distance supprime des accès en hauteur, en zone confinée ou en site actif, réduisant l'exposition des opérateurs.
- L'intégration dans les workflows BIM, SIG et CAO passe par des formats ouverts (IFC, LAS/LAZ, GeoTIFF, DXF) sans refonte des outils existants.
- La gouvernance de la donnée (versionning, droits d'accès, hébergement conforme) conditionne la pérennité et la valeur juridique du jumeau numérique constitué.
- Les principaux facteurs de risque restent les conditions de prise de vue (lumière, surfaces réfléchissantes, recouvrement insuffisant), la réglementation drone et la volumétrie des fichiers à gérer côté IT.
Obtenez un devis pour un logiciel de topographie

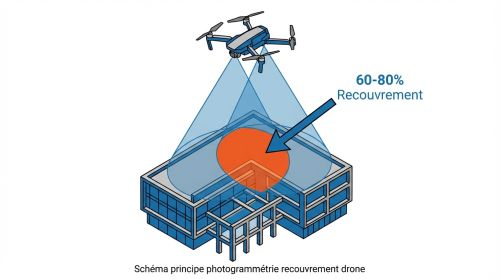

La photogrammétrie 3D reconstruit des environnements entiers à partir d'images numériques superposées, en produisant des données géométriques mesurables : nuages de points, orthomosaïques, modèles numériques de terrain. Pour un décideur en BTP, industrie, patrimoine ou bureau d'études, la question n'est plus de savoir si la technologie fonctionne, mais si elle justifie l'investissement face aux méthodes actuelles. La réponse est structurée autour de leviers concrets :
- réduction des retours terrain
- amélioration de la précision des livrables
- sécurisation des opérateurs
- traçabilité de l'existant
- interopérabilité avec les outils métiers
Pourquoi la photogrammétrie 3D accélère-t-elle les relevés terrain ?
Une capture massive qui remplace les prises de cotes manuelles
Avec une méthode traditionnelle, un opérateur relève point par point les cotes nécessaires à la modélisation d'un bâtiment ou d'un ouvrage. La photogrammétrie inverse ce processus : une acquisition par drone ou caméra terrestre couvre en quelques heures une zone complète, avec un recouvrement de 60 à 80 % entre images garantissant la robustesse de la reconstruction 3D.
Le résultat de la photogrammétrie 3D est un nuage de points dense contenant des millions de mesures exploitables en bureau, sans retour sur site.
Le résultat de la photogrammétrie 3D est un nuage de points dense contenant des millions de mesures exploitables en bureau, sans retour sur site.
Moins de retours, moins d'interruptions, meilleure coordination
Chaque retour terrain sur un site industriel en exploitation génère des coûts cachés : autorisations, accompagnement, créneaux de coactivité, déplacements. Une capture complète dès la première intervention réduit mécaniquement ces allers-retours. Grâce à la photogrammétrie 3D, l'équipe projet dispose d'une base de données commune, accessible en bureau, qui sert de référence tout au long du projet.
Quels gains de temps et de coûts grâce à la photogrammétrie 3D ?
La photogrammétrie 3D permet d’améliorer significativement le retour sur investissement d’un projet de relevé topographique en réduisant les déplacements, les erreurs et le temps de traitement des données. Le ROI ne se limite pas au coût d’un matériel ou d’une prestation : il s’évalue sur l’ensemble du projet selon les gains générés par une capture de données plus fiable.
Grâce à une solution de photogrammétrie 3D, les entreprises peuvent éviter plusieurs retours sur site, économisant des journées de travail, des frais logistiques et des autorisations d’accès. La capture complète des images limite également les reprises et les non-conformités liées à des relevés incomplets, réduisant ainsi les risques d’erreurs en phase d’exécution.
Les équipes de bureau d’études disposent en outre d’un modèle 3D exploitable qui accélère les vérifications et les prises de décision. Dans de nombreux projets industriels ou de chantier, ces gains opérationnels peuvent représenter plusieurs milliers d’euros, rendant l’investissement dans la photogrammétrie 3D professionnelle particulièrement rentable.
Devis pour une station totale de topographie
Quelle qualité de données obtenir avec la photogrammétrie 3D ?
Les livrables typiques de la photogrammétrie 3D par usage métier
Les livrables issus de la photogrammétrie 3D varient selon l’usage métier et les besoins d’exploitation des données. À partir des images capturées sur le terrain, les logiciels spécialisés génèrent plusieurs formats de données adaptés aux outils professionnels.
- Le nuage de points constitue généralement la base du projet : ce fichier dense, généralement en formats LAS, LAZ ou E57, permet de réaliser des mesures précises ou d’alimenter des logiciels BIM et CAO.
- L’orthomosaïque, exportée en GeoTIFF, fournit une vue aérienne géoréférencée utilisée dans les systèmes SIG pour l’analyse ou le suivi de chantier.
- Les modèles numériques de terrain ou de surface (MNT/MNS) servent à calculer des volumes, analyser les pentes ou planifier des travaux de terrassement.
- Pour des besoins de visualisation ou de patrimoine, la photogrammétrie peut produire un maillage 3D texturé exploitable dans différents logiciels 3D.
- Des plans vectorisés en formats DXF ou DWG facilitent l’intégration dans les outils de DAO et la coordination des projets techniques.
| Livrable de la photogrammétrie 3D | Format courant | Usage principal |
|---|---|---|
| Nuage de points | LAS/LAZ, E57, XYZ | Mesures, BIM, CAO, archivage |
| Orthomosaïque | GeoTIFF | SIG, suivi visuel, communication |
| MNT/MNS | GeoTIFF, ASC | Cubatures, pentes, terrassement |
| Maillage texturé | OBJ, FBX, GLTF | Patrimoine, visualisation, retrofit |
| Plans vectorisés | DXF/DWG | DAO, coordination, récolement |
Précision attendue de la photogrammétrie 3D selon méthode et conditions
La précision des données issues de la photogrammétrie 3D dépend principalement de la méthode utilisée pour positionner les images dans l’espace. Avec un GPS topographique standard, la localisation reste approximative, généralement à l’échelle du mètre, ce qui limite l’usage à des visualisations globales de site. En revanche, l’utilisation d’un drone équipé d’un système RTK ou PPK, combinée à des points de contrôle au sol mesurés avec un GPS de haute précision, permet d’atteindre une précision d’environ 1 à 3 cm en plan et en altitude.
La qualité dépend également de la résolution des images capturées : des prises de vue rapprochées offrent un niveau de détail très fin. Le choix de la méthode doit donc être adapté au niveau de précision requis par le projet de topographie.
Obtenez un devis pour un GPS topographique
Comment la photogrammétrie 3D améliore la sécurité lors des relevés techniques ?
La photogrammétrie 3D permet de réaliser des relevés précis tout en limitant l’exposition des équipes aux environnements dangereux. Grâce à la capture d’images à distance par drone ou caméra, de nombreux relevés topographiques peuvent être effectués sans accéder physiquement aux zones à risque. Les inspections de structures en hauteur, comme les toitures, façades ou ponts, peuvent ainsi être réalisées sans nacelle ni échafaudage.
Dans les sites industriels en activité, cette technologie permet également de réduire les interventions au cœur des installations sensibles. La photogrammétrie 3D contribue notamment à :
- limiter les accès aux zones en hauteur ou difficiles d’accès
- réduire l’exposition aux zones confinées ou industrielles actives
- diminuer les contraintes liées aux permis de travail et procédures de sécurité
- simplifier l’organisation des relevés topographiques sur site
Pour les entreprises, ces avantages se traduisent par moins de risques humains, une logistique terrain plus légère et une meilleure efficacité opérationnelle. La photogrammétrie 3D permet également de réduire les contraintes liées aux permis de travail, aux autorisations de co-activité et aux évaluations de risques.
Comment la photogrammétrie 3D améliore la traçabilité des relevés et des données terrain ?
La photogrammétrie 3D permet de conserver une représentation précise et mesurable d’un site à un moment donné, ce qui améliore la traçabilité des relevés techniques. Les données produites, généralement sous forme de nuage de points ou de modèle 3D, constituent une base exploitable dans laquelle il reste possible d’extraire des mesures ou des vues longtemps après la capture des images. Un relevé photogrammétrique devient ainsi une véritable archive numérique de l’existant, réutilisable pour différents usages techniques sans devoir retourner sur le terrain.
Cette capacité apporte plusieurs avantages pour les projets techniques :
- documenter l’état réel d’un ouvrage à une date donnée
- disposer d’une base fiable pour la maintenance ou la rénovation
- faciliter la collaboration entre les différents acteurs du projet
- suivre l’évolution d’un site au fil du temps
Les équipes disposent ainsi d’une référence commune pour analyser l’existant et préparer leurs interventions.
Comment intégrer la photogrammétrie 3D aux workflows ?
Scan-to-BIM : du nuage de points à la maquette numérique
Les données issues de la photogrammétrie 3D peuvent être utilisées dans une chaîne scan-to-BIM, qui consiste à transformer un nuage de points en maquette numérique exploitable dans les logiciels BIM. Le nuage sert de référence pour modéliser les éléments du bâtiment, comme les murs, dalles ou réseaux techniques, avec une précision centimétrique. La maquette obtenue est généralement exportée au format IFC, afin d’assurer l’interopérabilité entre les différents logiciels de topographie utilisés par les acteurs du projet. Cette approche permet soit de créer une maquette BIM pour un bâtiment existant, soit de mettre à jour un modèle existant avec les données as-built.
Obtenez un devis pour un scanner 3D professionnel
Intégration SIG et exploitation cartographique
La photogrammétrie 3D produit également des livrables compatibles avec les plateformes SIG. Les orthomosaïques géoréférencées et les modèles numériques de terrain (MNT) peuvent être intégrés directement dans les systèmes d’information géographique pour analyser un territoire, suivre l’évolution d’un site ou réaliser des études d’impact. Ces données facilitent la production de cartographies précises sans nécessiter de retraitement complexe. Les formats standards comme GeoTIFF pour les images ou LAS/LAZ pour les nuages de points assurent une compatibilité entre les logiciels de traitement photogrammétrique et les outils SIG utilisés par les équipes projet.
Intégration CAO/DAO et coordination des projets
Pour les bureaux d'études et géomètres, les données issues de la photogrammétrie 3D servent généralement de base pour produire des plans techniques. Le nuage de points permet de générer des coupes, façades ou plans de masse exportés en DXF ou DWG, formats compatibles avec les logiciels de DAO et CAO. Les équipes disposent ainsi d’une représentation fiable de l’existant pour préparer leurs études ou coordonner les interventions. Cette base commune facilite la collaboration entre les différents acteurs du projet et contribue à réduire les conflits techniques lors des phases de conception ou d’exécution.
Quels sont les cas d'usage par secteur d'activité de la photogrammétrie 3D ?
BTP : du terrassement au récolement
Dans le secteur du BTP, la photogrammétrie 3D est utilisée pour suivre l’avancement des travaux et contrôler les volumes de déblais ou remblais. Les relevés réalisés par drone ou caméra permettent de produire des orthomosaïques datées, des modèles numériques de terrain (MNT) et des nuages de points précis. Ces données servent à comparer l’état réel du chantier avec les plans initiaux. Les équipes peuvent ainsi détecter rapidement les écarts de volume, fiabiliser les métrés et disposer d’une base documentaire solide pour les opérations de réception et de récolement.
Obtenez un devis pour un récepteur GNSS
Industrie : retrofit et maintenance

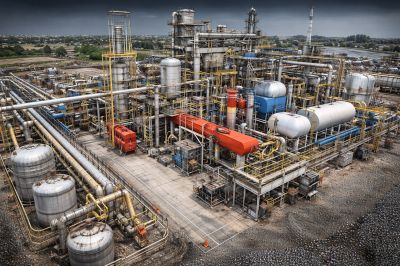

Dans l’industrie, la photogrammétrie 3D permet de réaliser un relevé précis des bâtiments et des équipements existants avant l’installation d’une nouvelle ligne de production ou le remplacement d’un équipement. Les données photogrammétriques produites, comme le nuage de points dense, peuvent être exploitées pour créer une maquette BIM as-built ou générer des plans techniques en DXF. Cette base fiable permet aux équipes d’ingénierie de travailler sur des dimensions réelles. Elle réduit les risques d’erreurs liées à des plans obsolètes et limite les reprises lors des phases de montage ou d’installation.
Patrimoine : documentation non intrusive

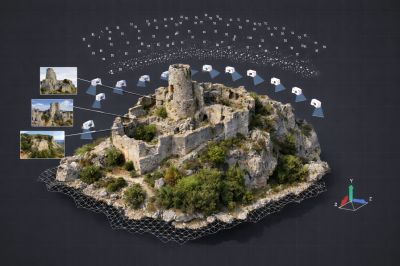

La photogrammétrie 3D constitue une méthode particulièrement adaptée à la documentation du patrimoine architectural. Elle permet de relever des façades, des sculptures ou des espaces intérieurs sans contact direct avec l’ouvrage. Les relevés photogrammétriques produisent généralement un maillage 3D texturé haute résolution, accompagné d’orthophotos de façades ou de modèles numériques détaillés. Ces données offrent une documentation précise de l’état du bâtiment avant intervention. Elles servent de base aux études de restauration, tout en permettant aux architectes ou conservateurs d’analyser l’ouvrage à distance grâce au modèle 3D.
Géomètres et bureaux d'études : plans et SIG
Pour les géomètres et les bureaux d’études, la photogrammétrie 3D facilite la production de données topographiques exploitables dans les systèmes SIG et les logiciels de DAO. Les relevés permettent de générer des modèles numériques de terrain, des orthomosaïques GeoTIFF ou des plans vectorisés en DXF. Ces livrables peuvent être utilisés pour produire des plans topographiques, des courbes de niveau ou des analyses altimétriques. Cette méthode améliore la productivité sur les missions de grande emprise et fournit des données directement exploitables par les équipes projet ou les commanditaires.
| Secteur d’activité | Objectif principal | Livrables issus de la photogrammétrie 3D | Valeur pour les projets |
|---|---|---|---|
| BTP | Suivi d’avancement des travaux, contrôle des déblais et remblais, récolement de chantier |
|
|
| Industrie | Relevé de l’existant avant installation d’équipements ou retrofit d’une ligne de production |
|
|
| Patrimoine | Documentation précise d’un bâtiment historique sans intervention intrusive |
|
|
| Géomètres et bureaux d’études | Production de données topographiques pour études et cartographie |
|
|
| Secteur d’activité : BTP | |
|---|---|
| Objectif principal | Suivi d’avancement des travaux, contrôle des déblais et remblais, récolement de chantier |
| Livrables issus de la photogrammétrie 3D |
|
| Valeur pour les projets |
|
| Secteur d’activité : Industrie | |
|---|---|
| Objectif principal | Relevé de l’existant avant installation d’équipements ou retrofit d’une ligne de production |
| Livrables issus de la photogrammétrie 3D |
|
| Valeur pour les projets |
|
| Secteur d’activité : Patrimoine | |
|---|---|
| Objectif principal | Documentation précise d’un bâtiment historique sans intervention intrusive |
| Livrables issus de la photogrammétrie 3D |
|
| Valeur pour les projets |
|
| Secteur d’activité : Géomètres et bureaux d’études | |
|---|---|
| Objectif principal | Production de données topographiques pour études et cartographie |
| Livrables issus de la photogrammétrie 3D |
|
| Valeur pour les projets |
|
FAQ
Quelle précision peut-on attendre d'un relevé photogrammétrique par drone ?
Avec un drone RTK et des points de contrôle au sol levés au GPS RTK, la précision absolue atteint 1 à 3 cm en planimétrie et altimétrie. Elle dépend directement de la qualité des GCP et des conditions d'acquisition.
Quels livrables sont compatibles avec un logiciel BIM ?
Le nuage de points en LAS/LAZ ou E57 s'importe dans les environnements de modélisation BIM pour servir de référence de modélisation. La maquette produite s'exporte ensuite en IFC pour l'interopérabilité multi-outils.
Combien de temps prend une mission de relevé photogrammétrique ?
L'acquisition terrain sur un bâtiment de taille courante prend quelques heures. Le traitement informatique (reconstruction du nuage, production des livrables) s'étend de quelques heures à quelques jours selon la volumétrie et la configuration de la chaîne de traitement.
La photogrammétrie remplace-t-elle le scan laser dans tous les cas ?
Non. La photogrammétrie reste limitée sur les surfaces réfléchissantes, transparentes et en intérieur dense à faible éclairage. Le scan laser (LiDAR) s'impose dans ces contextes. L'approche hybride combine les deux méthodes selon les zones du projet.
Quelles obligations réglementaires s'appliquent aux vols drone professionnels ?
En France, tout vol commercial exige l'enregistrement de l'aéronef, une qualification télépilote adaptée à la catégorie de vol et des déclarations DGAC selon les zones. En catégorie spécifique (zones peuplées), des exigences renforcées s'appliquent.
Quels sont les formats de données à exiger dans un cahier des charges ?
Les formats ouverts et interopérables à spécifier sont : LAS/LAZ ou E57 pour les nuages de points, GeoTIFF pour les orthomosaïques et MNT, DXF/DWG pour les plans vectorisés, IFC pour les livrables BIM, OBJ ou FBX pour les maillages 3D.
