Choisir un logiciel de modélisation 3D topographique ne se réduit pas à comparer une liste de fonctionnalités. La décision engage la chaîne complète de production d'un bureau d'études VRD, d'un cabinet de géomètres ou d'un service SIG : depuis l'acquisition terrain jusqu'à la livraison de plans d'exécution ou d'une maquette BIM. Un mauvais alignement entre les capacités de l'outil et les livrables attendus génère des reprises coûteuses, des conversions de formats hasardeuses et des incohérences de coordonnées difficiles à tracer. Il convient de structurer la sélection selon les usages réels, les données sources, les contraintes IT et organisationnelles.

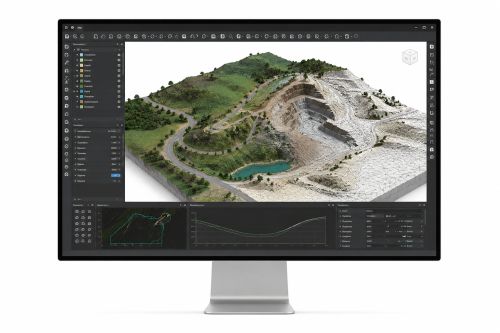

Quels facteurs considérer avant de choisir un logiciel de modélisation 3D ?
Avant d'évaluer un logiciel de modélisation 3D, il faut cartographier précisément les étapes de production et les livrables associés. Un outil choisi sur la base d'un catalogue fonctionnel sans ancrage dans le flux réel conduit généralement à un sur-dimensionnement ou à l'inverse à un outil incomplet sur les étapes critiques.

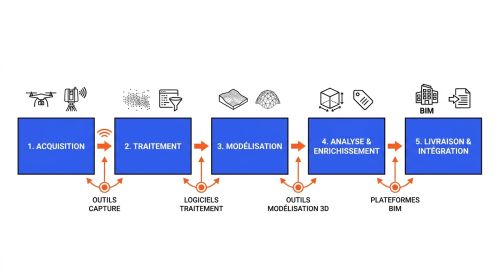

Le flux standard d'un projet topographique comprend cinq étapes :
Le flux standard d'un projet topographique comprend cinq étapes :
- acquisition terrain (GPS/GNSS, levé, drone, scanner LiDAR)
- traitement des données brutes (nuages de points, orthomosaïques, MNT/MNS)
- modélisation 3D (TIN, maillage, surfaces, breaklines)
- production de livrables (profils en long et en travers, plans coté, cubatures, exports DWG/DXF/LandXML/IFC)
- coordination avec les autres acteurs du projet (CAO VRD, BIM infra, SIG)
Chaque étape peut impliquer un outil différent ou un seul environnement intégré selon la structure de l'organisation.
Obtenez des devis pour un récepteur GNSS
Types de livrables et fréquence de restitution en modélisation 3D
Les livrables attendus conditionnent directement le périmètre fonctionnel requis pour un logiciel de modélisation 3D. Un géomètre levant un terrain pour un permis de construire produit essentiellement un MNT, des courbes de niveau et un plan topographique au format DWG. Un ingénieur VRD traitant un projet de voirie produit en plus des profils en long et en travers, des tableaux de cubatures et des exports LandXML vers la CAO de projet.
Voici les livrables typiques à identifier avant toute évaluation de logiciels de modélisation 3D topographiques :
Voici les livrables typiques à identifier avant toute évaluation de logiciels de modélisation 3D topographiques :
- Les modèles numériques de terrain (MNT) et de surface (MNS) en raster ou TIN
- Les profils en long et en travers exploitables dans un outil CAO
- Les plans cotés et les courbes de niveau avec tolérances certifiées
- Les cubatures différentielles entre deux états de terrain
- Les orthomosaïques géoréférencées et les nuages de points classifiés
- Les maquettes BIM au format IFC avec calques géoréférencés
Frontière entre traitement, conception et coordination en modélisation 3D

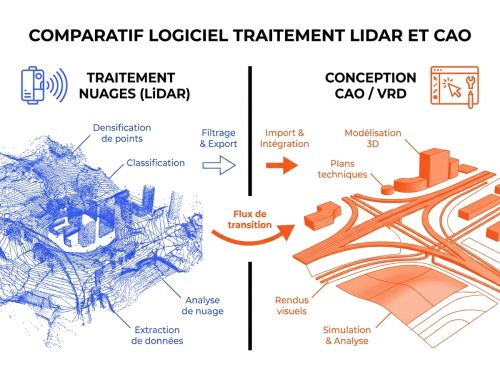

La frontière entre un outil de traitement de nuages de points et un outil de conception VRD est fréquemment sous-estimée lors de l'achat. Un logiciel de traitement LiDAR ou une solution de photogrammétrie produit un MNT classifié et des exports, mais n'offre généralement pas d'éditeur de breaklines, de générateur de profils ou de calcul de cubatures contraintes par un projet. Ces fonctions relèvent des outils CAO/VRD ou des plateformes de modélisation de terrain intégrées.
L'erreur la plus répandue consiste à acheter un outil de traitement en pensant couvrir la production de profils et de plans d'exécution, alors que ces étapes nécessitent un environnement de conception distinct. Identifier cette frontière dans le workflow permet d'évaluer si une solution unique suffit ou si deux outils complémentaires sont nécessaires.
Quels types de données intégrer sans friction au logiciel de modélisation 3D ?
Les données sources déterminent les capacités d'ingestion requises. Un logiciel de modélisation 3D qui accepte un format mais le convertit avec perte d'altimétrie ou de métadonnées génère des erreurs propagées tout au long de la chaîne.

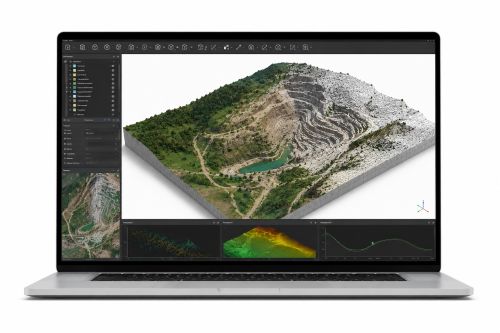

Gestion des nuages de points LiDAR et la volumétrie LAS/LAZ
Les nuages de points acquis par scanner terrestre ou par LiDAR aéroporté atteignent couramment plusieurs centaines de millions de points par projet. Le logiciel de modélisation 3D topographique retenu doit assurer :
- la lecture native des formats LAS et LAZ sans conversion préalable
- la classification automatique des classes sol, végétation, bâti et bruit
- le filtrage et l'édition manuelle des points mal classifiés
- l'extraction de breaklines depuis le nuage classifié
- l'export vers un TIN ou un maillage avec densité contrôlée
Attente en matière de flux photogrammétrie et orthomosaïque
Un flux photogrammétrique produit une orthomosaïque, un MNS dense et, après filtrage, un MNT. Le logiciel de modélisation 3D qui reçoit ces données doit garantir un géoréférencement précis en conservant les points d'appui (GCP) et les métadonnées de projection. Confondre la qualité visuelle d'une orthomosaïque avec sa précision métrique constitue une erreur fréquente : une image nette peut présenter des distorsions géométriques de plusieurs décimètres si le géoréférencement est insuffisant ou mal paramétré.
Les points à vérifier incluent :
Les points à vérifier incluent :
- l'import de GCP avec leur code EPSG
- le rapport de contrôle avec résidus en XYZ
- les formats d'export raster géoréférencés (GeoTIFF, TIFF+TFW)
- la compatibilité du MNS/MNT produit avec l'outil de modélisation aval
Attentes en matières d'échanges DWG/DXF, LandXML et IFC
L'interopérabilité avec les outils CAO et BIM conditionne la fluidité de toute la chaîne. Les points critiques à vérifier lors de l'évaluation d'un logiciel de modélisation 3D sont :
- l'import DWG/DXF avec conservation des calques, des blocs et des altitudes Z
- l'export LandXML avec surfaces TIN, alignements et profils lisibles par les outils CAO/VRD
- l'export IFC avec positionnement géoréférencé et attributs de maquette infra
- la cohérence des unités et du système de référence entre import et export (un passage de mètre en millimètre ou un changement d'ellipsoïde non documenté invalide le modèle)
Quel niveau de précision et de tolérance attendre de la modélisation 3D ?
La précision attendue varie selon l'usage du logiciel de modélisation 3D topographique. Un levé de voirie tolère généralement ±2 à 3 cm en planimétrie et ±1 à 2 cm en altimétrie pour les travaux de terrassement. Un levé d'implantation pour ouvrages d'art descend à ±5 mm. Un suivi volumétrique de carrière accepte ±3 à 5 cm sur les surfaces.
Ces tolérances doivent être documentées dans le cahier des charges du projet et vérifiées par le logiciel via un module de contrôle qualité intégré.
Ces tolérances doivent être documentées dans le cahier des charges du projet et vérifiées par le logiciel via un module de contrôle qualité intégré.
Un processus QA/QC structuré évite les litiges et garantit la traçabilité des livrables en modélisation 3D topographiques. Le mini-processus à déployer comprend sept étapes :

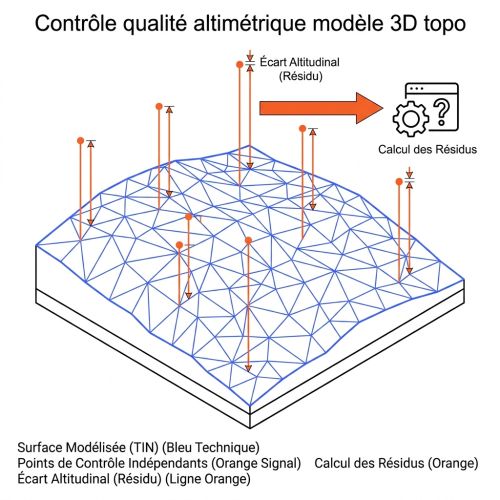

- Définir les tolérances d'acceptation avant le traitement (XY, Z, densité, couverture)
- Importer les points de contrôle terrain indépendants (non utilisés pour le géoréférencement)
- Calculer les résidus entre le modèle produit et les points de contrôle
- Générer un rapport automatique avec statistiques (RMSE, max, min, distribution)
- Identifier et documenter les zones hors tolérance
- Corriger les artefacts de modélisation et relancer le calcul si nécessaire
- Archiver le rapport avec les métadonnées de projet (date, opérateur, CRS, version logicielle)
Comment sécuriser des systèmes de coordonnées, EPSG et modèle de géoïde ?
La gestion des systèmes de coordonnées représente le critère technique le plus souvent négligé lors de la sélection d'un logiciel de modélisation 3D en topographie. Une erreur de CRS ou de géoïde peut décaler un modèle de plusieurs mètres ou rendre une maquette BIM inexploitable par les autres acteurs du projet.
Les points à verrouiller dès le démarrage d'un projet incluent :
- le système de référence planimétrique (par exemple RGF93/Lambert-93, code EPSG 2154 en France)
- le système de référence altimétrique (NGF-IGN69, not l'ellipsoïde)

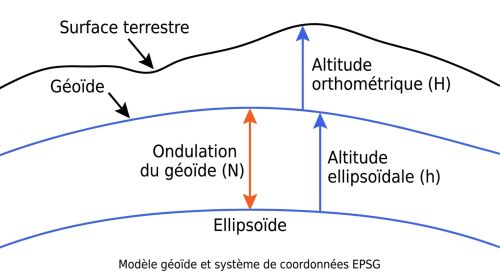

- le modèle de géoïde appliqué pour convertir les altitudes ellipsoïdales GNSS en altitudes orthométriques
- les grilles de transformation si des données en NTF ou dans d'autres référentiels doivent être intégrées
L'erreur la plus fréquente consiste à importer des altitudes ellipsoïdales issues du GNSS sans appliquer la correction géoïde, produisant un modèle décalé de 40 à 50 mètres par rapport au nivellement général en France métropolitaine. Cette erreur se propage silencieusement si le logiciel ne force pas la déclaration du type d'altitude lors de l'import.
Un logiciel de modélisation 3D fiable propose la sélection guidée du CRS en début de projet, distingue les altitudes ellipsoïdales des altitudes orthométriques, et documente les transformations appliquées dans les métadonnées du fichier.
Un logiciel de modélisation 3D fiable propose la sélection guidée du CRS en début de projet, distingue les altitudes ellipsoïdales des altitudes orthométriques, et documente les transformations appliquées dans les métadonnées du fichier.
Quelle catégorie d'outils de modélisation 3D correspond à l'usage principal ?
Le choix d’un logiciel de modélisation 3D topographique dépend avant tout de l’usage principal du projet.
- Les outils de traitement LiDAR sont particulièrement adaptés à la gestion de nuages de points denses, à la classification des données et à la création de modèles numériques de terrain (MNT/MNS).
- Les solutions de CAO/VRD répondent davantage aux besoins de conception d’infrastructures grâce à leurs fonctions de profils en long, cubatures et modélisation de surfaces.
- Pour les relevés réalisés par drone, les logiciels de photogrammétrie permettent de produire des orthomosaïques et des modèles 3D géoréférencés.
- Les plateformes de SIG 3D facilitent quant à elles l’analyse spatiale et la visualisation multicouche des données topographiques.
- Les outils de BIM infrastructure sont privilégiés pour les projets complexes nécessitant une maquette numérique collaborative et une intégration complète des données géospatiales et techniques.
| Catégorie | Points forts | Limites principales | Exemples typiques |
|---|---|---|---|
| Traitement LiDAR | Classification de nuages denses, extraction de MNT/MNS, gestion LAS/LAZ volumétrique | Production de profils et plans d'exécution limitée, pas de CAO intégrée | TerraScan, LAStools, CloudCompare (open source), ReCap |
| CAO/VRD | Profils en long/travers, cubatures, surfaces TIN, breaklines, export LandXML/DWG | Traitement de nuages denses natif limité, peu adapté aux gros volumes LiDAR | Civil 3D, Covadis, InfraWorks, Mensura Genius |
| Photogrammétrie | Production d'orthomosaïque, MNS dense, nuage corrélé, rapport de géoréférencement | Précision dépendante des GCP, pas d'édition de terrain, pas de profils | Metashape, Pix4D, DJI Terra, OpenDroneMap |
| SIG 3D | Analyse spatiale, gestion multi-couches, visualisation de MNT/MNS raster, exports standards | Pas de conception CAO, pas de profils exploitables, pas d'IFC natif | QGIS (plugins 3D), ArcGIS Pro, Global Mapper |
| BIM infra | Modélisation de corridors, maquettes IFC, coordination multi-acteurs, géoréférencement IFC | Courbe d'apprentissage longue, coût élevé, peu adapté au levé pur | Revit + extensions, InfraWorks, Bentley OpenRoads |
| Catégorie : Traitement LiDAR | |
|---|---|
| Points forts | Classification de nuages denses, extraction de MNT/MNS, gestion LAS/LAZ volumétrique |
| Limites principales | Production de profils et plans d'exécution limitée, pas de CAO intégrée |
| Exemples typiques | TerraScan, LAStools, CloudCompare (open source), ReCap |
| Catégorie : CAO/VRD | |
|---|---|
| Points forts | Profils en long/travers, cubatures, surfaces TIN, breaklines, export LandXML/DWG |
| Limites principales | Traitement de nuages denses natif limité, peu adapté aux gros volumes LiDAR |
| Exemples typiques | Civil 3D, Covadis, InfraWorks, Mensura Genius |
| Catégorie : Photogrammétrie | |
|---|---|
| Points forts | Production d'orthomosaïque, MNS dense, nuage corrélé, rapport de géoréférencement |
| Limites principales | Précision dépendante des GCP, pas d'édition de terrain, pas de profils |
| Exemples typiques | Metashape, Pix4D, DJI Terra, OpenDroneMap |
| Catégorie : SIG 3D | |
|---|---|
| Points forts | Analyse spatiale, gestion multi-couches, visualisation de MNT/MNS raster, exports standards |
| Limites principales | Pas de conception CAO, pas de profils exploitables, pas d'IFC natif |
| Exemples typiques | QGIS (plugins 3D), ArcGIS Pro, Global Mapper |
| Catégorie : BIM infra | |
|---|---|
| Points forts | Modélisation de corridors, maquettes IFC, coordination multi-acteurs, géoréférencement IFC |
| Limites principales | Courbe d'apprentissage longue, coût élevé, peu adapté au levé pur |
| Exemples typiques | Revit + extensions, InfraWorks, Bentley OpenRoads |
FAQ
Un seul logiciel peut-il couvrir toute la chaîne terrain vers BIM ?
Certains environnements intégrés couvrent de la modélisation de terrain à l'export IFC, mais ils impliquent généralement un compromis sur la performance de traitement LiDAR dense ou sur la profondeur des outils de conception CAO. Pour des équipes avec des volumes importants ou des livrables très spécialisés, deux outils complémentaires (un de traitement, un de conception) restent la configuration la plus productive.
Quelle différence entre MNT et MNS en modélisation 3D topo ?
Le MNT représente la surface du sol nu après filtrage des éléments supra-terrains (végétation, bâti). Le MNS inclut tous les éléments de surface. Le choix entre les deux dépend de l'usage : le MNT sert aux calculs hydrauliques et aux cubatures de terrassement, le MNS sert aux analyses de visibilité, aux ombres portées et aux projections d'antennes. Un logiciel de traitement LiDAR produit les deux depuis un nuage classifié.
Le format LandXML est-il suffisant pour les échanges BIM infra ?
LandXML couvre bien les échanges de surfaces TIN, d'alignements et de profils entre outils CAO/VRD. Il ne remplace pas l'IFC pour la coordination BIM multi-disciplines : l'IFC porte les attributs sémantiques, les relations entre éléments et le géoréférencement standardisé nécessaires à la coordination entre géomètre, ingénieur structure et coordinateur BIM.
Faut-il un GPU professionnel ou un GPU gaming suffit-il ?
Pour des nuages de moins de 100 millions de points et des projets courants, un GPU gaming récent offre des performances suffisantes. Pour des traitements photogrammétriques denses, des nuages dépassant 200 millions de points ou des rendus de maquettes complexes, un GPU professionnel avec mémoire dédiée de 16 Go ou plus apporte une stabilité et des performances significativement supérieures, notamment pour les traitements par lots.
Comment vérifier qu'un logiciel gère correctement le géoïde français ?
Lors de la démo, importez un fichier de points GNSS avec altitudes ellipsoïdales et vérifiez que le logiciel applique automatiquement la grille de géoïde RAF20 (ou équivalent selon la zone) pour restituer des altitudes orthométriques en NGF-IGN69. Demandez à l'éditeur quelle grille est embarquée et à quelle date elle a été mise à jour. Un logiciel qui ne distingue pas les deux types d'altitude ou qui n'embarque pas la grille nationale n'est pas fiable pour des projets nécessitant une précision altimétrique certifiée.
Quelle est la durée moyenne d'onboarding pour une équipe de géomètres ?
La prise en main des fonctions courantes (import, TIN, profils, export) prend généralement deux à quatre jours avec une formation structurée. La maîtrise complète du workflow de production, incluant les modules de coordination et d'automatisation, requiert quatre à huit semaines de pratique régulière. Ces délais varient selon la complexité du logiciel et l'expérience préalable de l'équipe sur des outils similaires.
Quelles erreurs de sélection reviennent le plus en modélisation 3D topo ?
Les six erreurs les plus fréquentes sont les suivantes. Choisir un outil sur la base de la démonstration commerciale sans test sur ses propres données réelles. Ne pas tester le round-trip d'interopérabilité avant la décision. Sous-dimensionner la configuration IT par rapport aux volumes de nuages traités. Confondre un outil de traitement de nuages avec un outil de production de profils et de plans. Ne pas documenter le CRS et le géoïde dès le démarrage du projet. Et enfin, sous-estimer le temps et le budget de formation lors du changement de logiciel.
