Quelles sont les normes sur les fourches de chariot élévateur ?

💡 À retenir :

• Les normes ISO 2330, ISO 2328 et ISO 5057 constituent le socle normatif applicable aux fourches de chariot Ă©lĂ©vateur, couvrant respectivement la fabrication et le marquage, les dimensions de montage et le contrĂ´le d'usure.
• La classe FEM/ISO d'une fourche se lit toujours avec sa lettre A ou B : une classe 2A et une classe 2B ne sont pas interchangeables, mĂŞme Ă  capacitĂ© identique.
• Selon ISO 5057, toute fourche dont l'Ă©paisseur rĂ©siduelle au talon est infĂ©rieure Ă  90 % de l'Ă©paisseur d'origine (soit 10 % d'usure) doit ĂŞtre retirĂ©e du service ; une telle usure peut entraĂ®ner une perte de capacitĂ© d'environ 20 %.
• Les deux autres critères de mise au rebut chiffrĂ©s sont : un Ă©cart de hauteur entre les deux pointes supĂ©rieur Ă  3 % de la longueur du bras, et une dĂ©viation angulaire supĂ©rieure Ă  3° par rapport Ă  la valeur d'origine.
• L'inspection des fourches combine un contrĂ´le visuel quotidien par l'opĂ©rateur et une inspection dĂ©taillĂ©e tous les 6 mois par une personne qualifiĂ©e, Ă  ajuster selon l'intensitĂ© d'usage et les obligations rĂ©glementaires locales applicables.

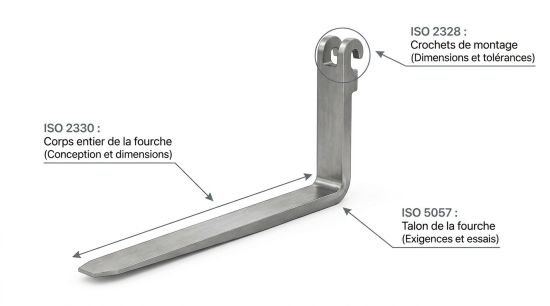

Les fourches de chariot Ă©lĂ©vateur sont des organes de sĂ©curitĂ© encadrĂ©s par trois normes internationales complĂ©mentaires : ISO 2330, ISO 2328 et ISO 5057. Ces textes dĂ©finissent les exigences de fabrication, les règles de compatibilitĂ© avec le tablier ainsi que les mĂ©thodes d’inspection et de mise au rebut. Leur application permet de limiter les erreurs de montage, les pertes de capacitĂ© et les risques liĂ©s Ă  l’usure ou aux dĂ©formations.

• ISO 2330:2002 est la norme produit de rĂ©fĂ©rence. Elle s'applique aux bras de fourche Ă  section pleine produits en sĂ©rie, quels que soient leur mode de montage (Ă  tenon, Ă  axe, Ă  boulon ou Ă  galet) et dĂ©finit les prescriptions de fabrication, les conditions d'essai et les exigences de marquage.
• ISO 2328:2011 concerne l'interface entre les fourches et le tablier porte-fourches. Elle dĂ©finit les dimensions normalisĂ©es qui permettent l'interchangeabilitĂ© des fourches entre diffĂ©rents chariots d'une mĂŞme classe, dans la limite d'une capacitĂ© nominale de 10 999 kg. C'est cette norme qui fonde le système des classes FEM/ISO.

Il est important de distinguer ces normes produit des obligations rĂ©glementaires de vĂ©rification pĂ©riodique du chariot en tant qu'Ă©quipement de travail. Ces obligations relèvent de la rĂ©glementation nationale de chaque pays (droit du travail, code de la sĂ©curitĂ© industrielle…). Il convient de vĂ©rifier les textes applicables localement.

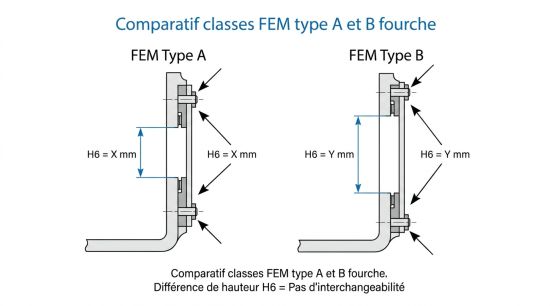

Les classes FEM/ISO issues de la norme ISO 2328 associent chaque classe Ă  une plage de capacitĂ© nominale du chariot et Ă  des dimensions de fixation prĂ©cises. Voici les cinq classes en usage :

• Classe 1 : jusqu'Ă  999 kg.
• Classe 2 : de 1 000 Ă  2 500 kg.
• Classe 3 : de 2 501 Ă  4 999 kg.
• Classe 4 : de 5 000 Ă  8 000 kg.
• Classe 5 : de 8 001 Ă  10 999 kg.

• La classe FEM/ISO avec le type A ou B (ex. 2A, 3B).
• La section, notĂ©e largeur Ă— Ă©paisseur en mm (ex. 150 Ă— 60 mm).
• La longueur du bras en mm (ex. 1 200 mm).
• La capacitĂ© par paire associĂ©e au centre de charge de rĂ©fĂ©rence, exprimĂ©e en kg (ex. 3 000 kg / 500 mm ou 3 000 kg / 600 mm).
• Le nom ou la rĂ©fĂ©rence du fabricant.

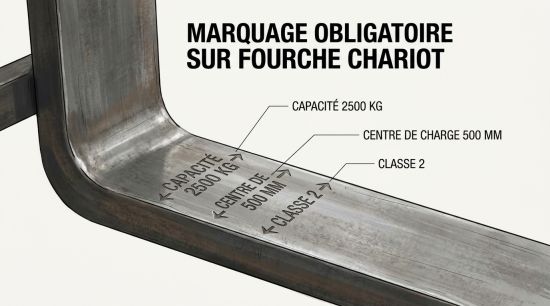

Le marquage se trouve généralement sur le talon ou la partie supérieure du bras, estampillé ou gravé. Le centre de charge de référence (500 mm pour les fourches courantes, 600 mm pour des applications sur charges plus longues) indique la distance entre le dos des fourches et le centre de gravité de la charge type. Utiliser une fourche à un centre de charge plus éloigné que celui indiqué réduit la capacité admissible.

Avant chaque prise de poste, l'opérateur effectue un contrôle visuel rapide, en moins de 10 minutes, en vérifiant :

• L'absence de fissures apparentes sur les bras, le talon et les zones d'attache.
• L'absence de dĂ©formation visible : courbure anormale, torsion, bras non parallèles.
• La prĂ©sence et le bon Ă©tat des loquets de verrouillage.
• L'absence de trace d'impact ou d'usure localisĂ©e visible Ă  l'Ĺ“il nu.

Toute anomalie constatée impose d'immobiliser le chariot et de ne pas l'utiliser avant évaluation par une personne qualifiée.

Une inspection détaillée est recommandée tous les 6 mois en usage normal, à adapter à une fréquence supérieure en cas d'utilisation intensive, d'environnement agressif (humidité, abrasion, charges lourdes répétées) ou d'incidents. Cette inspection est conduite par un technicien ou une personne compétente en mécanique, formée à l'évaluation des équipements de levage. La périodicité de la vérification générale du chariot en tant qu'équipement de travail est distincte et relève des obligations réglementaires locales. En l'absence de dispositions spécifiques, une fréquence annuelle est généralement citée comme minimum, mais il convient de se référer à la réglementation nationale applicable.

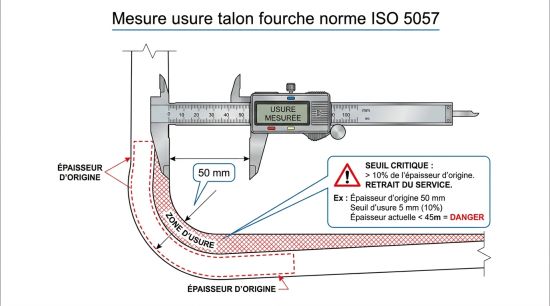

ISO 5057 fixe la méthode de mesure et le seuil de mise au rebut. L'usure s'évalue au talon, là où le bras frotte sur les sols et les supports de charge. La mesure se pratique à l'aide d'une jauge d'usure spécifique, positionnée au moins 50 mm avant le début du rayon de talon. Le seuil de remplacement est atteint lorsque l'épaisseur résiduelle est inférieure à 90 % de l'épaisseur d'origine, soit une usure de 10 %. À ce niveau, la capacité effective peut diminuer d'environ 20 %, ce qui compromet directement la sécurité des opérations. Chaque fourche de la paire doit être mesurée séparément : l'usure peut différer d'un bras à l'autre.

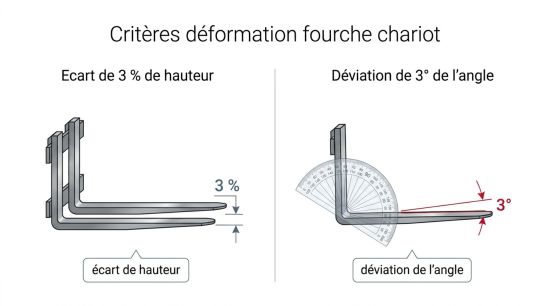

Deux critères chiffrés complémentaires permettent d'évaluer la déformation :

• DiffĂ©rence de hauteur entre les pointes des deux fourches : l'Ă©cart ne doit pas dĂ©passer 3 % de la longueur du bras (soit 36 mm pour une fourche de 1 200 mm).
• DĂ©viation angulaire : l'angle de la fourche par rapport Ă  sa valeur d'origine (gĂ©nĂ©ralement 90° pour des fourches standard) ne doit pas s'Ă©carter de plus de 3°.

Les fissures apparaissent en priorité au niveau du talon, du coude et des zones d'attache, là où les contraintes mécaniques sont les plus élevées. Une inspection visuelle ne suffit pas toujours à les détecter. Deux méthodes de contrôle non destructif sont recommandées pour les inspections périodiques approfondies :

• Le ressuage : un liquide pĂ©nĂ©trant rĂ©vèle les fissures ouvertes en surface.
• La magnĂ©toscopie : adaptĂ©e aux matĂ©riaux ferromagnĂ©tiques, elle dĂ©tecte des fissures en surface et lĂ©gèrement en sous-surface.

Le principe est sans ambiguïté : toute fissure sur une zone critique entraîne le retrait immédiat de la fourche, sans tentative de réparation par soudure.

Un usage correct des fourches limite l'usure prématurée et prévient les accidents. Les interdictions suivantes sont formelles :

• Surcharger : dĂ©passer la capacitĂ© par paire indiquĂ©e sur le marquage affaiblit irrĂ©mĂ©diablement la fourche et expose au basculement.
• Modifier ou rĂ©parer sans autorisation : percer, souder, redresser Ă  chaud ou modifier gĂ©omĂ©triquement une fourche sans validation du fabricant est interdit.
• Utiliser les fourches comme levier ou poussoir : pousser des charges avec la pointe ou faire levier pour soulever un fardeau gĂ©nère des contraintes non prĂ©vues Ă  la conception.
• TraĂ®ner les fourches au sol : maintenir une hauteur de transport d'environ 15 cm limite l'usure abrasive du talon.
• Remplacer une fourche seule : les fourches fonctionnent toujours par paire ; un remplacement unitaire crĂ©e un dĂ©sĂ©quilibre de capacitĂ©.

Pour prolonger la durée de vie des fourches, des protecteurs de talon et des plaques d'usure peuvent être installés, en particulier dans les environnements fortement abrasifs.
