Temps de lecture estimé : 6min
💡 Ce qu'il faut retenir :
- Les dimensions d'une fourche pour chariot élévateur se décrivent par trois paramètres : la longueur de lame, la section (largeur × épaisseur) et la classe ISO/FEM avec le type A ou B.
- Les longueurs courantes sont 1 000, 1 200 et 1 500 mm, avec des variantes à 1 070, 1 220 ou 1 550 mm selon les marchés, et jusqu'à 2 500 mm pour les charges longues.
- Les sections fréquemment utilisées en B2B sont 80×40, 100×40, 100×45, 100×50, 122×50 et 125×45 mm, la section déterminant directement la capacité de charge de la paire.
- La capacité est exprimée par paire à un centre de charge de 500 mm : plus la charge est avancée au-delà de ce repère, plus la capacité admissible diminue.
- La classe ISO/FEM du tablier conditionne la compatibilité de montage : une fourche 2A ne monte pas sur un tablier 2B sans créer un jeu mécanique ou bloquer le montage.
- Une usure au talon atteignant 10 % de l'épaisseur d'origine entraîne une réduction de capacité de 20 % et impose le remplacement de la paire.
Le choix d’une fourche pour chariot élévateur repose sur trois critères principaux : la longueur de la lame, sa section et la classe ISO/FEM du tablier. Une mauvaise combinaison peut rendre le montage impossible, réduire la capacité de levage ou compromettre la stabilité de la charge. La longueur doit correspondre à la profondeur des charges, tandis que la section détermine la résistance mécanique des fourches. La classe ISO/FEM permet, quant à elle, de vérifier la compatibilité avec le chariot.
Devis pour une fourche de chariot élévateur

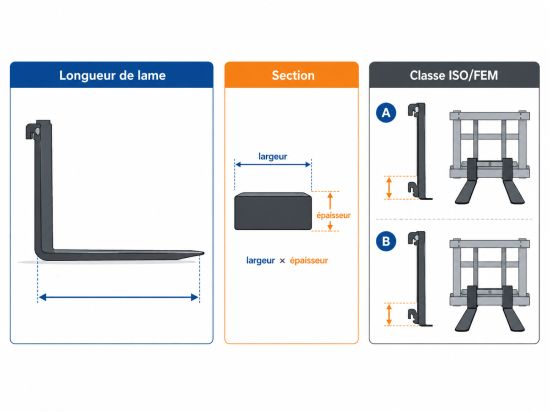

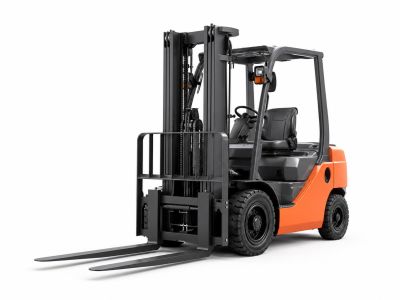

Quels sont les trois paramètres de dimensions d'une fourche ?
Longueur de lame : le paramètre de portée
La longueur se mesure le long de la lame horizontale, de la pointe jusqu'à la base de la tige verticale. Elle conditionne le soutien de la charge : une palette doit être entièrement supportée par la lame pour éviter tout déversement. Les longueurs les plus répandues sur le marché européen sont 1 000, 1 200 et 1 500 mm. D'autres dimensions existent selon les standards et les marchés : 1 070, 1 220 et 1 550 mm sont couramment disponibles, et certaines gammes proposent des longueurs allant jusqu'à 2 500 mm pour les charges encombrantes ou les configurations double profondeur.
Section (largeur × épaisseur) : le paramètre de capacité
La section désigne les dimensions transversales de la lame, exprimées en largeur × épaisseur en millimètres. C'est ce paramètre qui détermine directement la résistance mécanique et, par conséquent, la capacité de la paire de fourches. Les sections les plus fréquentes dans les gammes standard sont :
- 80×40 mm : fourches légères, souvent associées à la classe FEM 2A/2B, capacité courante de 2 000 kg par paire à 500 mm.
- 100×40 mm : capacité de 2 500 kg par paire à 500 mm, classe FEM 2A/2B.
- 100×45 mm : capacité de 3 000 kg, compatible FEM 2A, 2B ou 3A.
- 100×50 mm : capacité de 3 900 kg, classe FEM 3A/3B.
- 122×50 mm et 125×45 mm : capacités de 4 200 à 4 100 kg, classes FEM 3A/3B.
Classe ISO/FEM + type A ou B : le paramètre de compatibilité
La classe ISO/FEM est définie par la norme ISO 2328. Elle fixe les dimensions de raccordement entre les fourches et le tablier porte-fourches. Chaque classe correspond à une plage de capacité nominale du chariot. Le type A ou B précise la position du crochet inférieur. Le type A présente une garde au sol plus faible. Le type B offre une garde plus élevée. Une fourche de classe 2A ne peut donc pas être montée sur un tablier de classe 2B. Le montage peut être impossible ou créer un jeu mécanique incompatible avec une utilisation en toute sécurité.
Vous êtes fournisseur de fourches pour chariot élévateur ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

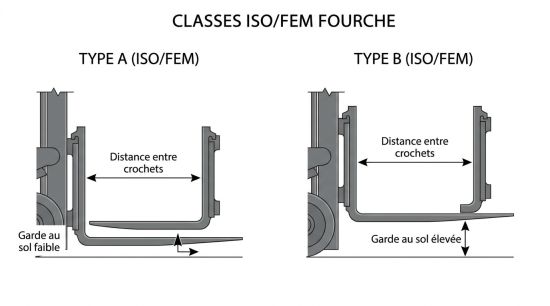

Quelle est la table des classes ISO/FEM pour chariots élévateurs ?
Le tableau suivant regroupe les classes principales utilisées sur les chariots industriels jusqu'à 8 000 kg. Chaque classe définit la distance entre crochets et la garde au sol du crochet inférieur.
| Classe ISO/FEM | Plage de capacité (kg) | Distance entre crochets (mm) | Garde sol crochet inférieur (mm) |
|---|---|---|---|
| 2A | 1 000 à 2 500 | 382 | 76 |
| 2B | 1 000 à 2 500 | 382 | 152 |
| 3A | 2 501 à 4 999 | 477 | 76 |
| 3B | 2 501 à 4 999 | 477 | 203 |
| 4A | 5 000 à 8 000 | 598 | 127 |
| 4B | 5 000 à 8 000 | 598 | 254 |
| Classe ISO/FEM : 2A | |
|---|---|
| Plage de capacité (kg) | 1 000 à 2 500 |
| Distance entre crochets (mm) | 382 |
| Garde sol crochet inférieur (mm) | 76 |
| Classe ISO/FEM : 2B | |
|---|---|
| Plage de capacité (kg) | 1 000 à 2 500 |
| Distance entre crochets (mm) | 382 |
| Garde sol crochet inférieur (mm) | 152 |
| Classe ISO/FEM : 3A | |
|---|---|
| Plage de capacité (kg) | 2 501 à 4 999 |
| Distance entre crochets (mm) | 477 |
| Garde sol crochet inférieur (mm) | 76 |
| Classe ISO/FEM : 3B | |
|---|---|
| Plage de capacité (kg) | 2 501 à 4 999 |
| Distance entre crochets (mm) | 477 |
| Garde sol crochet inférieur (mm) | 203 |
| Classe ISO/FEM : 4A | |
|---|---|
| Plage de capacité (kg) | 5 000 à 8 000 |
| Distance entre crochets (mm) | 598 |
| Garde sol crochet inférieur (mm) | 127 |
| Classe ISO/FEM : 4B | |
|---|---|
| Plage de capacité (kg) | 5 000 à 8 000 |
| Distance entre crochets (mm) | 598 |
| Garde sol crochet inférieur (mm) | 254 |
La classe du tablier figure sur la plaque signalétique du chariot ou dans sa documentation technique. Il est recommandé de vérifier cette information avant tout achat de fourches de remplacement, car une erreur de classe entraîne un montage non conforme.

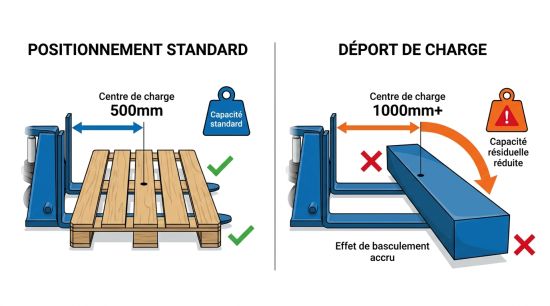

Quel est l'impact du centre de charge sur la capacité des fourches ?
La capacité d'une paire de fourches est toujours exprimée à un centre de charge de référence, le plus souvent 500 mm pour les chariots élévateurs de 1 000 à 5 000 kg. Cette distance représente la position horizontale du centre de gravité de la charge, mesurée depuis le talon des fourches.
Comment le centre de charge réduit-il la capacité de levage du chariot ?
Le centre de charge correspond à la distance horizontale entre le talon des fourches et le centre de gravité de la charge. La capacité d’un chariot élévateur est généralement indiquée pour un centre de charge de référence, souvent fixé à 500 mm sur les modèles destinés à la manutention de palettes courantes.
Plus le centre de gravité avance vers l’extrémité des fourches, plus l’effet de levier exercé sur le chariot augmente. La capacité résiduelle diminue alors, même si le poids de la marchandise reste identique. Une paire de fourches et un chariot dimensionnés pour une charge de 3 000 kg à 500 mm ne doivent donc pas être considérés comme capables de lever automatiquement 3 000 kg à 700 mm. Deux situations permettent d’illustrer ce principe :
- Palette Europe de 800 mm de profondeur : si la charge est homogène et placée contre le talon des fourches, son centre de gravité théorique se situe à environ 400 mm. La capacité doit néanmoins être confirmée sur la plaque de charge du chariot.
- Caisse de 1 200 mm de profondeur : si elle est homogène et positionnée contre le talon, son centre de charge théorique atteint environ 600 mm. La capacité disponible peut alors être inférieure à celle indiquée pour un centre de charge de 500 mm.
La capacité réelle dépend également de la hauteur de levage, de la répartition de la marchandise et des accessoires installés, comme un positionneur, un déplacement latéral ou un rotateur. Pour sélectionner des fourches adaptées, il faut communiquer au fournisseur le poids, la profondeur et le centre de gravité de la charge, ainsi que les caractéristiques du chariot et de son tablier.
Comment choisir la bonne dimension de fourche ?
Le choix d'une fourche adapte ses dimensions à trois contraintes simultanées : la compatibilité avec le tablier, la longueur suffisante pour soutenir la charge, et la section capable de porter la charge requise.
Longueur : adapter la lame à la profondeur de charge
La longueur de lame doit permettre un soutien complet de la charge. Pour une palette Europe (800 mm de profondeur), une fourche de 1 000 mm suffit. Pour une palette industrielle de 1 000 à 1 200 mm de profondeur, une longueur de 1 200 mm est préférable. Des fourches trop longues gênent les manœuvres en allées étroites et augmentent le risque de heurter des racks ou des obstacles en marche arrière.
Section et capacité : ne jamais descendre sous le seuil requis
La capacité de la paire de fourches doit être supérieure ou égale à la charge maximale envisagée, en tenant compte du centre de charge réel. Une section 100×40 mm supporte 2 500 kg à 500 mm : elle convient pour des palettes de charge inférieure à cette valeur, mais pas pour un usage régulier à 2 400 kg avec un centre de charge déporté.
Classe ISO/FEM : identifier le tablier avant tout
La compatibilité de montage passe par la lecture de la classe FEM du tablier. Si le marquage sur les fourches existantes n'est plus visible, trois mesures permettent de retrouver la classe :
- La hauteur totale du tablier (mesure de la surface d'accrochage).
- La distance entre les deux crochets supérieur et inférieur.
- La hauteur du crochet inférieur par rapport au sol (détermine le type A ou B).
Quand faut-il remplacer les fourches d'un chariot élévateur ?
L'inspection régulière des fourches fait partie des obligations d'entretien prévues par la norme ISO 5057. Elle porte sur plusieurs points critiques.
Critère d'usure au talon : le seuil des 10 %
Le talon est la zone de la lame soumise au frottement lors des opérations de chargement. Lorsque son épaisseur a diminué de 10 % par rapport à la valeur d'origine, la fourche doit être retirée du service. À ce stade, la résistance mécanique de la paire est réduite d'environ 20 %, ce qui dégrade significativement la capacité de charge effective. La vérification s'effectue avec une équerre de fourche calibrée : si le bras de l'équerre entre en contact avec le rebord du crochet supérieur, l'usure dépasse le seuil admissible. Les fourches retirées doivent être détruites pour éviter toute remise en service accidentelle.
Autres critères d'inspection à contrôler
- Fissures au niveau du talon et des soudures, zones soumises aux contraintes les plus élevées.
- Déformation ou cintrage de la lame, signe d'une surcharge passée.
- Jeu anormal dans les crochets d'accrochage, qui compromet la fixation sur le tablier.
- Courbure de la tige verticale, qui modifie l'angle de levée et fausse la position de la charge.
