💡 Ce qu'il faut retenir :

Il n'existe pas de dimension universelle pour un monte-charge industriel : la grande majorité des projets aboutit à un dimensionnement sur mesure.
Les cotes à définir sont : dimensions utiles de la plateforme (longueur × profondeur), hauteur utile, ouverture de porte (largeur × hauteur), dimensions de la gaine ou trémie, présence d'une fosse ou d'une rampe, hauteur libre en tête et course totale.
Les plateformes s'étendent, selon les gammes observées, d'environ 1 100 × 750 mm pour les configurations les plus compactes jusqu'à 6 000 × 2 400 mm (voire davantage pour des charges très lourdes ou des plateaux spécifiques).
La course rencontrée tourne souvent autour de 11 à 12 m pour les projets courants ; elle peut dépasser 30 m pour certaines gammes industrielles lourdes.
La méthode de dimensionnement part du gabarit maximal à transporter (exemple : palette Europe 1 200 × 800 mm), auquel on ajoute un jeu d'environ 100 mm de chaque côté, puis on intègre le moyen de manutention, le sens d'entrée et les contraintes du bâtiment.
Un monte-charge non accompagné ne transporte jamais de personnes ; le cadre réglementaire applicable relève de la Directive Machines 2006/42/CE et des normes EN 81-31 ou EN 81-3 selon la configuration.

Obtenez des devis pour un monte-charge

La dimension d’un monte-charge industriel dépend directement du type de charge à transporter et des contraintes du bâtiment. Contrairement à un équipement standardisé, chaque installation repose sur un dimensionnement spécifique. La taille de la plateforme, la hauteur utile, les dimensions de la gaine ou encore l’ouverture de porte doivent être définies avec précision. Ces paramètres conditionnent la circulation des charges et des engins de manutention. Le choix des dimensions influe aussi sur l’implantation et les travaux nécessaires.

Voir nos produits monte-charges

Quels types de monte-charges impactent le dimensionnement ?

Accessibilité : monte-charge accessible ou non accessible

Un monte-charge accessible permet à l'opérateur de pénétrer sur la plateforme pour charger ou décharger. Cette configuration impose des dégagements suffisants, notamment en hauteur utile et en largeur de porte, afin de permettre la manœuvre d'une personne. Un modèle non accessible accueille uniquement la charge. Il autorise des hauteurs de cabine réduites, souvent inférieures à 1 200 mm. La plateforme doit toutefois être dimensionnée précisément en fonction du gabarit de la charge.

Accompagnement : monte-charge accompagné ou non accompagné

Sur un monte charge non accompagné, les commandes sont situées uniquement aux paliers. Aucun opérateur ne monte avec la charge pendant le déplacement. Sur un monte charge accompagné, la cabine intègre une boîte à boutons intérieure. L'opérateur habilité se déplace avec la marchandise. Ce choix influe sur la hauteur utile de cabine, qui doit permettre de se tenir debout, ainsi que sur la conception des dispositifs de sécurité et le cadre normatif applicable.

Combinaison des configurations et impact sur les dimensions

Ces deux critères peuvent être combinés. Un monte-charge accessible non accompagné permet l'accès pour le chargement tout en interdisant le transport de personnes pendant le mouvement. Cette configuration est courante pour la manutention de palettes en entrepôt.

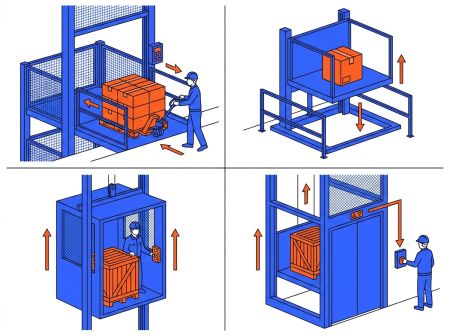

Familles de monte-charge industriel et accès

Vous êtes fournisseur de monte-charge ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles dimensions définir pour un monte-charge industriel ?

Six cotes structurent tout projet de monte-charge industriel. Les confondre ou en omettre une allonge les délais d'étude et génère des reprises de génie civil coûteuses.

Dimensions utiles de la plateforme (L × P) : c'est la surface réellement disponible pour poser la charge. Elle ne correspond pas aux dimensions hors-tout de l'appareil, ni à celles de la gaine. La hauteur utile s'ajoute si le monte-charge est accessible ou si la charge dépasse un certain encombrement vertical.
Ouverture de porte (largeur × hauteur) : la porte palière détermine le gabarit de passage réel. Une ouverture trop juste bloque un transpalette même si la plateforme est suffisamment grande. Le type de porte battante à deux vantaux, guillotine, coulissante, modifie l'empiètement latéral ou vertical et doit être choisi en fonction de la circulation aux paliers.
Dimensions de la gaine ou trémie (L × P) : la gaine accueille la structure porteuse, les guidages, les dispositifs de sécurité et les jeux de montage. Elle est toujours plus grande que la plateforme utile. Une gaine maçonnée impose ses cotes au projet ; une structure autoportante, en revanche, se pose sans trémie préalable et convient aux bâtiments existants où creuser ou réserver une trémie n'est pas possible.
Fosse ou rampe : une fosse peu profonde permet à la plateforme d'affleurer au niveau du sol au palier bas, ce qui facilite le roulage des palettes ou le passage d'un transpalette sans dénivellation. Quand une fosse est impossible, en raison d'une dalle sur terre plein, d'une nappe phréatique ou d'une contrainte structurelle, une rampe d'accès prend le relais. Elle implique un impact sur la circulation et sur l'espace au sol.
Hauteur libre en tête (retombée) : il s'agit de la distance disponible entre le niveau du dernier palier et la structure au-dessus de l'appareil. Une hauteur libre insuffisante bloque l'installation ou oblige à réduire la course utile. Cette cote est souvent sous-estimée en bâtiment existant.
Course (hauteur de levage) et nombre d'arrêts : la course est la distance verticale totale parcourue entre le point bas et le point haut. Elle détermine le type de mécanisme retenu et son dimensionnement.

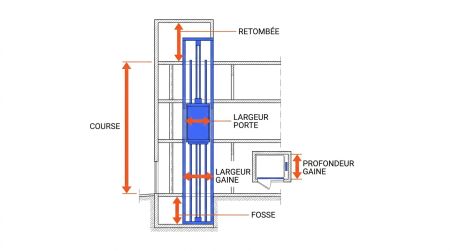

Dimensions clés d'un monte-charge industriel

Quelles sont les dimensions standards d’un monte-charge industriel ?

Aucune norme ne fixe de dimension universelle pour les plateformes de monte-charges industriels. Les gammes observées sur le marché montrent néanmoins des plages cohérentes selon les capacités de charge. Ces valeurs sont des ordres de grandeur issus de gammes fabricants et ne constituent pas des dimensions normalisées. La plateforme utile réelle dépend du gabarit de la charge, du moyen de manutention et des contraintes d'implantation : le sur-mesure reste la règle dès que le projet sort des configurations les plus courantes. La vitesse de déplacement tourne généralement autour de 0,15 m/s pour les monte-charges industriels classiques, ce qui constitue un paramètre d'exploitation et non un critère dimensionnel direct.

Capacité de charge (ordre de grandeur)	Plateforme utile indicative (L × P)	Course couramment rencontrée
500 à 1 000 kg	1 100 × 750 mm à 2 000 × 1 750 mm	jusqu'à 12 m
1 000 à 3 000 kg	1 300 × 1 300 mm à 5 500 × 3 000 mm	jusqu'à 12–15 m
3 000 à 10 000 kg	2 500 × 1 500 mm à 6 000 × 3 000 mm	sur étude
Très grandes capacités (> 10 000 kg)	jusqu'à 8 000 × 5 000 mm et au-delà	jusqu'à 30 m et plus

Comment dimensionner un monte-charge selon la charge ?

La méthode part toujours du gabarit maximal à transporter, pas d'un catalogue.

Étape 1 : Identifier le gabarit maximum. Relever les dimensions (longueur × largeur × hauteur) et le poids de la charge la plus encombrante à transporter. Pour une palette Europe standard, cela donne 1 200 × 800 mm au sol pour 150 à 1 000 kg selon le chargement.
Étape 2 : Ajouter le jeu latéral. Prévoir environ 100 mm de chaque côté de la charge comme marge minimale de manœuvre. Sur une palette Europe 1 200 × 800 mm, cela conduit à une plateforme utile minimale d'environ 1 400 × 1 000 mm, sans tenir compte du moyen de manutention.
Étape 3 : Intégrer le moyen de manutention. Si un transpalette accompagne la palette sur la plateforme (l'opérateur pousse la palette, le transpalette entre avec elle), la profondeur utile augmente significativement. Un transpalette manuel mesure en général entre 1 500 et 1 800 mm de longueur. La plateforme doit alors accueillir palette + transpalette simultanément, soit une profondeur utile d'environ 1 800 à 2 000 mm hors jeu.
Étape 4 : Définir le sens d'entrée et la configuration d'accès. Un accès simple (entrée et sortie du même côté) réduit l'empreinte mais impose une manœuvre de retournement au palier. Un accès traversant (entrée d'un côté, sortie du côté opposé) optimise les flux logistiques continus mais suppose deux jeux de portes et une gaine plus profonde. L'accès en équerre convient aux contraintes architecturales particulières.
Étape 5 : Traduire en exigences de porte. La largeur d'ouverture de porte doit être au moins égale à la largeur de la charge ou du moyen de manutention, majorée d'un jeu de passage. Pour un transpalette avec palette Europe en largeur, la porte nécessite une ouverture d'au moins 1 000 mm de clair.
Étape 6 : Valider la compatibilité avec la gaine et le bâtiment. Une gaine maçonnée existante impose ses limites : si la trémie disponible ne correspond pas au gabarit calculé, soit la plateforme est réduite, soit des travaux de génie civil sont nécessaires. Une structure autoportante s'adapte davantage mais occupe une surface au sol supplémentaire.

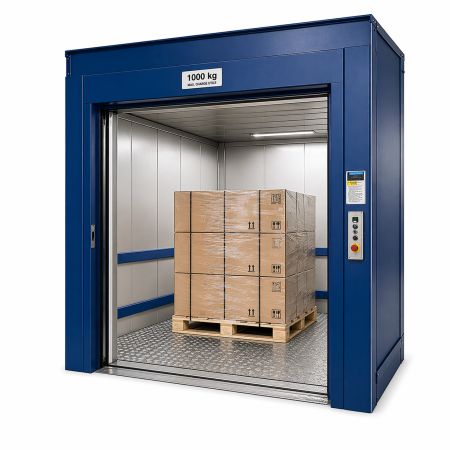

monte-charge industriel avec palette marchandise

Comment dimensionner un monte-charge pour une palette Europe ?

Une palette Europe mesure 1 200 × 800 mm au sol. La plateforme nécessite une surface utile minimale de 1 400 × 1 000 mm avec un jeu de 100 mm de chaque côté. Avec un transpalette, la profondeur utile passe à 1 900 à 2 000 mm afin d’intégrer la longueur de l’équipement. La largeur utile reste à 1 400 mm selon le sens d’entrée. La largeur de porte palière doit être d’au moins 1 000 mm pour permettre le passage du transpalette chargé. En configuration traversante, deux accès opposés sont nécessaires, ce qui implique une gaine plus profonde et une adaptation des dimensions globales du monte-charge pour palette.

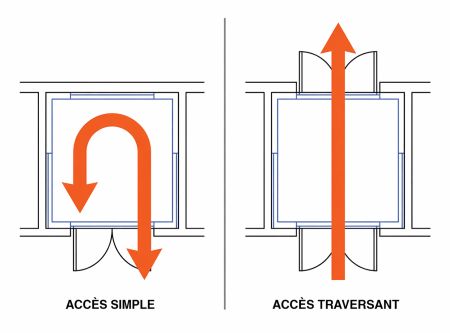

Accès simple et accès traversant monte-charge

Quelles contraintes d'implantation font dérailler un dimensionnement ?

Même avec une plateforme parfaitement calculée, certaines contraintes bâtiment remettent en cause le projet ou en augmentent significativement le coût du monte-charge.

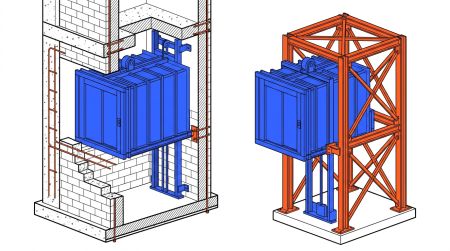

Gaine maçonnée vs structure autoportante : Une gaine maçonnée existante contraint les dimensions hors tout de l'appareil. Si la trémie est trop petite ou mal positionnée, des reprises structurelles s'imposent. Une structure autoportante pylône métallique autoporteur s'installe sans trémie, en intérieur comme en extérieur, mais occupe une emprise au sol plus large et peut nécessiter un ancrage au plancher ou à la façade.
Fosse impossible : Sans fosse, la plateforme au palier bas se trouve surélevée par rapport au sol fini. La rampe d'accès compense cette dénivellation mais consomme de la surface au sol et allonge le trajet des engins de manutention. Elle impose aussi de vérifier la pente (généralement limitée à 8 à 10 % pour un transpalette électrique).
Portes et empiètement. Une porte battante à deux vantaux réduit l'empiètement dans la largeur utile par rapport à une porte battante à un seul vantail. Une porte guillotine monte vers le haut et exige une hauteur libre suffisante au-dessus de l'ouverture. Le choix du type de porte dépend donc autant de la circulation aux paliers que de l'espace disponible.
Visite de site déterminante : Les cotes théoriques calculées sur plan ne remplacent pas les relevés sur site. Des obstacles cachés (gaines techniques, poutres, réseaux) ou des défauts de verticalité peuvent modifier les cotes réelles de la trémie ou de la zone d'implantation.

FAQ : dimensions d'un monte-charge industriel

Quelle est la dimension minimale d'une plateforme de monte-charge industriel ?

Il n'existe pas de dimension minimale réglementaire universelle pour la plateforme. Les configurations les plus compactes observées sur le marché démarrent autour de 1 100 × 750 mm de surface utile pour des charges de 500 à 1 000 kg. En dessous, on bascule généralement vers des monte-plats ou des élévateurs de charges légères soumis à d'autres référentiels.

Quelle est la différence entre la dimension utile de la plateforme et la dimension de la gaine ?

La dimension utile est la surface réellement disponible pour poser la charge. La dimension de la gaine (ou trémie) est l'espace que le bâtiment doit réserver pour accueillir l'ensemble de l'appareil : structure porteuse, guidages, dispositifs de sécurité et jeux de montage. La gaine est toujours plus grande que la plateforme utile, avec un écart qui varie selon le constructeur et la technologie retenue.

Faut-il obligatoirement une fosse pour un monte-charge industriel ?

Non. La fosse permet à la plateforme d'affleurer au sol au palier bas, ce qui facilite le passage des engins de manutention sans dénivellation. Lorsqu'une fosse est impossible dalle sur terre plein, nappe phréatique, contrainte structurelle une rampe d'accès assure la transition, au prix d'un espace au sol supplémentaire et d'une contrainte sur la pente praticable par les engins.

Quelle largeur de porte palière prévoir pour passer une palette ?

Pour une palette Europe (1 200 × 800 mm) transportée par un transpalette entrant sur la plateforme, la largeur d'ouverture de porte doit être d'au moins 1 000 mm de passage libre. Cette valeur augmente si la palette est plus large ou si le transpalette est électrique et plus encombrant. La hauteur d'ouverture dépend de la hauteur de la charge.

Quelle est la course maximale couramment rencontrée sur un monte-charge industriel ?

Pour les projets courants de type entrepôt ou industrie légère, la course tourne autour de 11 à 12 m. Certaines gammes atteignent 15 à 30 m pour des bâtiments de grande hauteur ou des installations extérieures. Au-delà, les projets sont étudiés sur mesure selon les contraintes spécifiques du site.

Le monte-charge industriel peut-il être livré en taille standard ou est-il toujours sur mesure ?

Certains fabricants proposent des gammes dites « catalogue » avec des plateformes en dimensions prédéfinies et des courses limitées — en général jusqu'à 12 ou 15 m. Ces solutions conviennent quand les dimensions de la charge et les contraintes du bâtiment correspondent aux configurations proposées. Dès que le projet présente des contraintes spécifiques (trémie atypique, charge hors gabarit, accès traversant, environnement particulier), le sur-mesure s'impose et reste la norme dans la majorité des projets industriels.

Quelles normes s'appliquent au dimensionnement d'un monte-charge industriel ?

Le cadre général relève de la Directive Machines 2006/42/CE. La norme EN 81-31 s'applique aux monte-charges accessibles non accompagnés (l'opérateur entre sur la plateforme pour charger mais ne se déplace pas avec elle). La norme EN 81-3 couvre les monte-charges non accessibles à une personne. Ces textes définissent des exigences de conception et de sécurité, sans imposer de dimensions standard de plateforme.
