Quelle est la différence entre une gaine flexible et un tuyau flexible ?

• La diffĂ©rence entre une gaine flexible et un tuyau flexible repose sur la pression : le tuyau transporte des fluides sous pression (2 Ă  400 bar), tandis que la gaine fonctionne en dĂ©pression ou Ă  faible pression (infĂ©rieure Ă  0,5 bar).
• Le tuyau flexible industriel assure une Ă©tanchĂ©itĂ© contrĂ´lĂ©e grâce Ă  sa structure multicouche avec renforts ; tout fluide liquide, gazeux ou sous vapeur sous pression nĂ©cessite un tuyau flexible, jamais une gaine.
• La gaine flexible industrielle convient au transport d'air, de poussières, de copeaux ou de fumĂ©es en aspiration ou ventilation ; sa structure Ă  spirale maintient la forme sans rĂ©sister Ă  la pression interne.
• Le raccordement diffère selon le produit : raccords Ă©tanches normalisĂ©s pour le tuyau flexible, colliers ou manchons pour la gaine flexible.
• Le choix du matĂ©riau est dĂ©terminant : PU, PVC, caoutchouc, PTFE ou silicone pour le tuyau selon la compatibilitĂ© fluide/tempĂ©rature ; PU ou PVC renforcĂ© pour la gaine selon le niveau d'abrasion et la tempĂ©rature des flux aspirĂ©s.
• Le non-respect du rayon de courbure minimal est la première cause de dĂ©faillance d'un tuyau flexible ; pour la gaine, l'accumulation de coudes allonge les pertes de charge et rĂ©duit le dĂ©bit d'aspiration.

Dans les environnements industriels, le choix entre une gaine flexible et un tuyau flexible repose sur une diffĂ©rence fondamentale : la pression de service et la nature du flux transportĂ©. Les tuyaux flexibles industriels sont conçus pour transporter des fluides sous pression avec Ă©tanchĂ©itĂ©, tandis que les gaines flexibles opèrent en aspiration ou ventilation Ă  faible pression. Identifier cette distinction permet de sĂ©curiser le choix technique et d'Ă©viter les risques liĂ©s Ă  une sĂ©lection inadaptĂ©e.

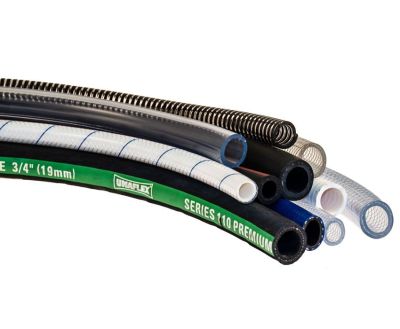

Un tuyau flexible industriel repose sur une conception multicouche. La couche interne assure le contact direct avec le fluide et garantit la compatibilité chimique. Les couches de renfort, sous forme de tresses textiles ou métalliques ou de spirales, absorbent les contraintes liées à la pression interne. La couche externe protège l'ensemble contre l'abrasion, les chocs et les agressions du milieu industriel. Cette architecture permet de maintenir l'étanchéité jusqu'à des pressions élevées et sur des plages de température allant de -40 °C à +150 °C selon le matériau. Le tuyau flexible est dimensionné par son diamètre intérieur (DI), qui conditionne le débit transporté. Le rayon de courbure minimal doit être respecté : plier un tuyau en dessous de cette limite réduit la résistance à la pression et expose aux risques de rupture prématurée.

La gaine flexible industrielle présente une structure plus simple. Une paroi souple associée à une armature spirale apparente ou intégrée maintient la forme sur des tracés complexes tout en conservant la flexibilité. La spire assure la résistance à l'écrasement sous dépression légère, mais la gaine n'est pas conçue pour résister à une pression interne positive. En aspiration, une dépression trop forte par rapport à la tenue du modèle choisi entraîne l'écrasement de la paroi et l'interruption du flux. La paroi fine favorise la souplesse et la légèreté, au détriment de la tenue mécanique. Contrairement au tuyau flexible, la gaine n'assure pas d'étanchéité sous pression : les assemblages par colliers ou manchons restent suffisants pour les applications aérauliques.

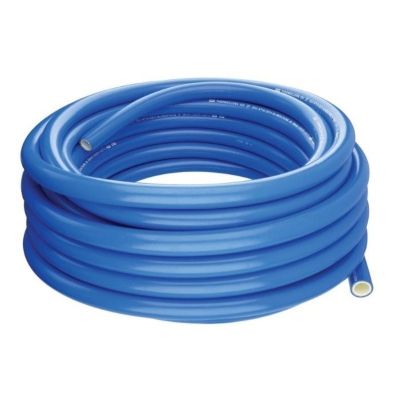

Le tuyau flexible industriel intervient dans le transfert de liquides, de gaz ou de fluides techniques au sein de chaînes de production, d'équipements mobiles ou de systèmes fixes soumis à des contraintes de mouvement. Les environnements concernés couvrent l'agroalimentaire, la chimie, la mécanique, l'énergie ou la plasturgie. Le tuyau flexible alimentaire est ainsi utilisé pour le transfert de liquides alimentaires, de produits semi-liquides ou de fluides de nettoyage dans les lignes de production et de conditionnement.

Le tuyau flexible permet d'absorber les vibrations générées par les machines et de compenser les mouvements relatifs entre équipements. Il convient au raccordement de pompes, de compresseurs ou de machines-outils soumis à des cycles de fonctionnement répétés. Sur les lignes pneumatiques et hydrauliques, il transporte l'énergie du fluide entre les pompes, les vannes et les actionneurs. La compatibilité entre le matériau du tuyau et le fluide transporté conditionne la durée de vie du produit : un tuyau en PTFE convient aux fluides chimiques agressifs, un tuyau en silicone aux applications alimentaires ou pharmaceutiques, un tuyau en caoutchouc nitrile aux huiles et aux hydrocarbures. Sur une ligne sous pression, une défaillance du tuyau flexible ou de ses raccords peut provoquer un coup de fouet dangereux : le cheminement doit être sécurisé et fixé pour limiter ce risque.

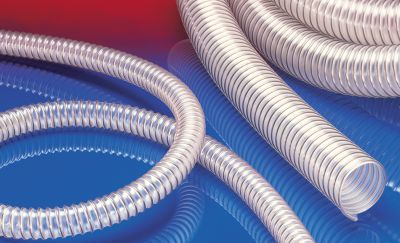

La gaine flexible industrielle est principalement utilisée pour le transport d'air, de fumées, de poussières ou de matières légères en aspiration ou en ventilation. Les applications courantes incluent l'extraction de fumées de soudure ou de fumées laser, la captation de copeaux sur machines-outils et le renouvellement d'air dans les ateliers de production. Pour l'aspiration des copeaux et des poussières de bois ou de métal, une gaine en polyuréthane (PU) à paroi renforcée contre l'abrasion interne est adaptée. Pour l'extraction de fumées ou d'air chaud jusqu'à 250 °C en continu, des modèles en inox ou en matériaux haute température sont utilisés. Ces gaines servent également de tuyau d'aspiration sur les systèmes de dépoussiérage industriels.

La gaine flexible industrielle fonctionne en dépression, c'est-à-dire sous pression atmosphérique externe supérieure à la pression interne. Un réseau trop long, comportant de nombreux coudes serrés, génère des pertes de charge importantes qui réduisent le débit d'aspiration effectif. Les coudes à 90° pénalisent davantage le débit que deux changements de direction à 45°. La longueur de gaine flexible doit être limitée au strict nécessaire, en privilégiant les sections droites et les raccords lisses. Sa structure permet un cheminement sur de longues distances avec des changements de direction fréquents, et s'adapte aux installations temporaires ou évolutives comme les bras d'aspiration mobiles ou les postes de captage localisé.

• Nature du flux transportĂ© : un fluide liquide ou gazeux sous pression nĂ©cessite un tuyau flexible conçu pour assurer l'Ă©tanchĂ©itĂ© et la tenue mĂ©canique. Un flux d'air, de poussières ou de fumĂ©es en aspiration oriente le choix vers une gaine flexible.
• Pression de service : le tuyau flexible industriel dispose d'une pression nominale dĂ©finie. Selon sa conception, la pression de service se situe entre 2 bar et 400 bar. La gaine flexible fonctionne sans pression interne significative, avec une pression restant infĂ©rieure Ă  0,5 bar.
• DĂ©pression admissible et tenue Ă  l'Ă©crasement : pour les gaines, la dĂ©pression maximale admissible dĂ©pend du modèle et de l'Ă©paisseur de paroi. Une dĂ©pression supĂ©rieure aux limites du produit provoque l'Ă©crasement de la spire et l'effondrement du conduit. Il convient de vĂ©rifier la valeur de dĂ©pression admissible fournie par le fabricant avant toute installation.
• TempĂ©rature de fonctionnement : le tuyau flexible industriel couvre des plages de tempĂ©rature comprises entre -40 °C et +150 °C selon le matĂ©riau. La gaine flexible industrielle fonctionne gĂ©nĂ©ralement entre -20 °C et +90 °C, avec des modèles dĂ©diĂ©s Ă  l'extraction d'air chaud ou de fumĂ©es jusqu'Ă  250 °C en continu.
• CompatibilitĂ© chimique et choix du matĂ©riau : le matĂ©riau de la couche interne du tuyau doit ĂŞtre compatible avec le fluide transportĂ©. Le PU et le PVC conviennent aux fluides courants, le caoutchouc nitrile aux huiles et hydrocarbures, le PTFE aux fluides chimiques agressifs et le silicone aux applications alimentaires ou pharmaceutiques. Pour les gaines, le PU rĂ©siste mieux Ă  l'abrasion interne que le PVC pour l'aspiration de copeaux ou de poudres abrasives.
• Rayon de courbure et cheminement : le rayon de courbure minimal d'un tuyau flexible est dĂ©fini par le fabricant. Ne pas le respecter rĂ©duit la rĂ©sistance Ă  la pression et accĂ©lère la fatigue des renforts. En cas d'espace insuffisant, un coude ou un adaptateur remplace un pliage forcĂ©. Pour une gaine flexible, un rayon de courbure trop serrĂ© augmente les pertes de charge et rĂ©duit le dĂ©bit d'aspiration.

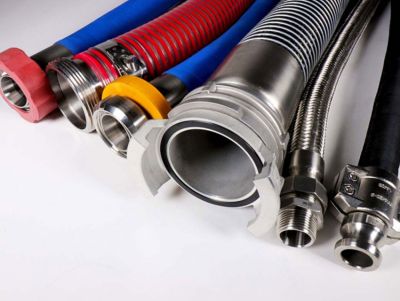

• Mode de raccordement : les tuyaux flexibles utilisent des raccords Ă©tanches normalisĂ©s, parfois sertis, adaptĂ©s Ă  la pression de service. Les gaines flexibles sont fixĂ©es par colliers ou manchons. Ces deux systèmes ne sont pas interchangeables.
• Environnement d'utilisation : la prĂ©sence d'abrasion, de contraintes mĂ©caniques, de produits chimiques, d'UV ou de tempĂ©ratures extrĂŞmes oriente le choix vers un matĂ©riau et une structure renforcĂ©e. En environnement ATEX, des gaines antistatiques avec continuitĂ© de mise Ă  la masse sont requises.

Le tuyau flexible industriel permet le transport de fluides sous pression tout en autorisant des mouvements entre équipements. Sa structure multicouche renforcée maintient l'étanchéité sur des cycles de fonctionnement répétés et absorbe les vibrations générées par les pompes, compresseurs ou machines-outils. Il s'intègre dans des tracés contraints grâce à sa souplesse et facilite le raccordement d'équipements mobiles.

Son usure s'accélère lorsque le rayon de courbure minimal n'est pas respecté, que le tuyau subit une torsion lors de la pose ou que la couche externe frotte contre des éléments environnants. Une incompatibilité entre le matériau et le fluide transporté dégrade la couche interne et peut contaminer le circuit. Sur une ligne sous pression, toute détérioration des raccords ou de la gaine externe expose au risque de fuite ou de coup de fouet en cas de rupture.

La gaine flexible industrielle permet le transport de flux non pressurisés comme l'air, les poussières ou les fumées sur des tracés complexes avec des changements de direction fréquents. Sa mise en place par colliers ou manchons est rapide et ne nécessite pas d'équipement spécialisé. Elle s'intègre facilement dans des installations temporaires ou évolutives et s'adapte aux systèmes de ventilation, d'aspiration et d'extraction fonctionnant en dépression. Grâce à cette conception simple, le prix d'une gaine flexible est plus accessible par rapport à un tuyau flexible industriel.

L'étanchéité aéraulique d'une gaine varie selon les modèles : une gaine avec raccordements mal serrés génère des infiltrations d'air qui réduisent les performances d'aspiration et augmentent la consommation énergétique du système. En présence de copeaux ou de poudres abrasives, la paroi intérieure s'use progressivement si le matériau n'est pas adapté. Un PU à paroi épaisse résiste mieux à l'abrasion interne qu'un PVC standard pour ce type d'application. Les performances thermiques et mécaniques restent dépendantes du type de paroi et de l'armature spirale choisie.

Non. La gaine flexible industrielle n'est pas conçue pour résister à une pression interne positive. Sa paroi fine et ses raccordements par colliers ou manchons ne garantissent pas l'étanchéité sous pression. Toute application impliquant un fluide sous pression, même faible, nécessite un tuyau flexible avec une pression nominale définie et des raccords étanches adaptés.

L'air comprimé est un fluide sous pression positive : il nécessite un tuyau flexible avec une pression admissible adaptée au réseau et des raccords étanches normalisés. Une gaine flexible n'est pas adaptée à ce type de réseau. Sur les circuits pneumatiques, la pression de service courante se situe entre 6 et 10 bar ; le diamètre intérieur du tuyau conditionne les pertes de charge et le débit disponible aux outils raccordés.

Pour l’aspiration de copeaux et de poussières, privilégiez des gaines flexibles conçues pour la dépression et l’abrasion : paroi suffisamment épaisse, spire adaptée, et matériau résistant (souvent PU pour les particules abrasives). Limitez les longueurs et les coudes serrés, car ils augmentent les pertes de charge et réduisent le débit d’aspiration ; vérifiez aussi le rayon de courbure minimal pour éviter l’écrasement local.

Un tuyau flexible se raccorde généralement avec des raccords étanches (souvent normalisés, parfois sertis selon la pression et le fluide). Une gaine se fixe plutôt par colliers ou manchons, suffisants en aéraulique et en aspiration. Dans tous les cas, vérifiez la compatibilité du raccord avec le diamètre, le matériau et les contraintes (pression/dépression) : ces systèmes ne sont pas interchangeables.
