Temps de lecture estimé : 12min
💡 À retenir :- Le choix d'un tuyau alimentaire repose d'abord sur le produit transporté : un fluide aqueux tolère le PVC jusqu'à +60 °C, tandis qu'un produit gras exige un matériau comme le NBR ou le PTFE pour éviter toute migration.
- La température de nettoyage (CIP/SIP) est souvent plus contraignante que la température de process : le silicone supporte jusqu'à +200 °C, le PTFE jusqu'à +260 °C, là où le PVC cède dès +60 °C.
- En transfert pneumatique ou aspiration de poudres, un tuyau en polyuréthane antistatique avec spirale inox protège à la fois contre l'abrasion, l'écrasement et les risques de charge électrostatique.
- Toute conformité alimentaire dépend des conditions réelles d'usage (nature du fluide, température, durée de contact) et doit être justifiée par une Déclaration de conformité référençant les règlements CE 1935/2004 et, pour les plastiques, UE 10/2011.
- Les raccords hygiéniques (clamp, DIN 11851, SMS) et leur mode d'assemblage (sertissage ou press-fit plutôt que collier simple) sont aussi déterminants que le matériau du tuyau pour prévenir les zones mortes et garantir l'efficacité du CIP.
Le choix d'un
tuyau alimentaire ne se résume pas à un critère de matière : chaque produit transporté, chaque condition de process et chaque protocole de nettoyage orientent vers une construction et un matériau distincts. Une erreur de sélection expose à des risques de migration de substances vers l'aliment, de contamination croisée, de colmatage ou de défaillance mécanique sur ligne. Ce guide structure la décision par produit et par cas d'usage, en couvrant les paramètres techniques, les matériaux clés et les exigences de conformité réglementaire.
Obtenez des devis pour des tuyaux alimentaires
Quels critères influencent le choix d'un tuyau alimentaire ?
Nature du produit transporté
Avant de sélectionner un matériau, il faut documenter précisément les contraintes du process. Chaque paramètre modifie le cahier des charges du flexible :
- La famille chimique du produit transporté détermine la compatibilité de l'âme interne du tuyau.
- Un produit aqueux (eau, jus, boisson sans alcool) supporte une large gamme de matériaux.
- Un produit gras ou huileux extrait les plastifiants et additifs de certains matériaux comme le PVC, ce qui génère une migration vers l'aliment.
- Un produit aromatique ou alcoolisé peut affecter les propriétés organoleptiques si le matériau est poreux ou insuffisamment inerte.
- Les produits sensibles aux allergènes imposent en outre une démontabilité facilitée pour éviter la contamination croisée entre lots.
État physique : poudre, liquide ou granulé
L'état physique conditionne directement les contraintes mécaniques subies par le tuyau. Un liquide crée une contrainte de pression uniforme ; une poudre ou un granulé génèrent de l'abrasion sur la paroi interne, surtout à grande vitesse ou en transfert pneumatique. La poudre fine produit également des charges électrostatiques susceptibles de provoquer une étincelle en atmosphère explosive. En aspiration, un granulé abrasif usera prématurément un tuyau à paroi mince non renforcée.
Température et conditions de process
Il faut distinguer deux températures distinctes : celle du produit en phase de transfert et celle atteinte lors du nettoyage en place (CIP) ou de la stérilisation (SIP). Un tuyau peut tolérer +40 °C en transfert et se retrouver exposé à +90 °C lors d'un cycle de nettoyage à la soude chaude. Les plages indicatives par matériau orientent la sélection :
- PVC alimentaire : de -20 °C à +60 °C.
- Polyuréthane (PUR) : de -40 °C à +90 °C, brièvement jusqu'à +125 °C selon formulation.
- Silicone : de -60 °C à +200 °C, compatible autoclave à +134 °C.
- PTFE : de -60 °C à +260 °C, adapté aux CIP/SIP les plus agressifs.
Contraintes de pression et de dépression
Un tuyau de refoulement travaille en surpression et nécessite un renfort textile ou une tresse pour tenir la pression de service, souvent comprise entre 6 et 30 bar selon les diamètres. Un tuyau d'aspiration subit une dépression qui tend à l'écraser : une spirale rigide (acier ou inox) est alors indispensable pour maintenir la section ouverte. Ces deux situations sont incompatibles avec un tuyau non armé. Le respect du rayon de courbure minimal préserve la section de passage et évite l'écrasement localisé.
Vous êtes fournisseur de tuyau alimentaire ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Quel tuyau choisir pour une poudre, un liquide ou un granulé alimentaire ?
Produits en poudre
Les

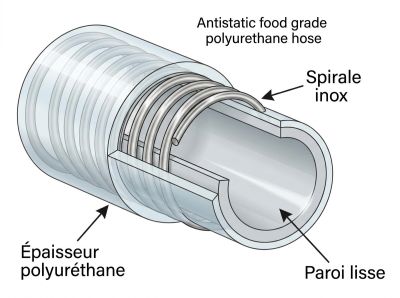

poudres alimentaires (farine, sucre, épices, poudre de lait, amidon) génèrent une abrasion interne prononcée et accumulent des charges électrostatiques. Le
tuyau en polyuréthane alimentaire s'impose comme matériau de référence grâce à sa résistance à l'abrasion mesurée selon DIN ISO 4649. L'âme lisse réduit les dépôts et facilite le nettoyage. La version antistatique (résistance de surface R < 10⁹ Ω selon ISO 8031) est requise dès que la poudre est inflammable ou combustible. En aspiration, une spirale inox intégrée empêche l'écrasement du tuyau sous vide.
Points à vérifier avant commande :- Résistance à l'abrasion interne certifiée selon DIN ISO 4649.
- Propriété antistatique avec valeur de résistance de surface mesurée.
- Spirale inox pour les applications en dépression.
- Conformité EU 10/2011 et CE 1935/2004 avec déclaration de conformité.
- Plage de température couvrant les cycles de nettoyage.
Liquides alimentaires
Pour les
liquides aqueux (eau, lait, jus, boissons), le PVC alimentaire transparent convient aux transferts à basse température, jusqu'à +60 °C. Pour des
liquides chauds ou des process avec nettoyage vapeur, le
tuyau en silicone ou l'EPDM prennent le relais. Un produit laitier impose un raccord hygiénique de type clamp ou DIN 11851 pour limiter les zones mortes. En présence d'alcool fort (supérieur à 20 %), le PVC et certaines formulations EPDM montrent des limites de compatibilité ; le PTFE ou l'EPDM qualifié pour boissons alcoolisées sont préférables.
Produits abrasifs
Les granulés alimentaires durs (sel, sucre cristallisé, graines), les poudres de séchage par atomisation et les produits pulvérulents à particules anguleuses usent rapidement les parois d'un tuyau standard. Un tuyau en PUR à paroi épaisse avec intérieur lisse et sans soudure interne offre la meilleure résistance. Le diamètre intérieur doit être dimensionné pour limiter la vitesse de passage des particules, car la vitesse amplifie l'abrasion de façon exponentielle. Un coude ou un changement de direction brusque concentre l'usure : préférer des rayons larges et surveiller l'épaisseur résiduelle aux points de contrainte.
Produits gras ou huileux
Les
huiles végétales, les
graisses animales, la
crème et la

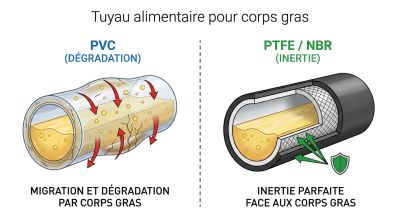

mayonnaise attaquent le PVC en extrayant ses plastifiants, ce qui génère une migration vers l'aliment et dégrade la paroi. Le
NBR (caoutchouc nitrile) présente une bonne résistance aux graisses et huiles, jusqu'à +90 °C. Le
PTFE constitue l'option la plus robuste pour les produits gras combinés à un nettoyage chimique agressif, grâce à son inertie totale vis-à-vis des lipides. La conformité doit être vérifiée avec le simulant gras (D2 : huile végétale selon UE 10/2011) dans les conditions réelles de température et de durée de contact.
Quand éviter le PVC :
- En contact avec des produits contenant plus de 15 % de matières grasses.
- Pour des transferts dépassant +60 °C en process ou en nettoyage.
- En présence d'alcool à forte concentration (supérieure à 20 %).
- Lorsqu'une stérilisation vapeur est prévue.
Produits sensibles à la contamination
Les produits contenant des allergènes majeurs (arachides, gluten, fruits à coque), les recettes aromatisées ou les produits bio imposent une gestion rigoureuse des changements de production. Un tuyau à âme lisse et démontable permet un contrôle visuel et un nettoyage manuel entre deux lots. Un circuit fixe CIP doit garantir l'absence de zone morte où un résidu pourrait persister. Dans ce contexte, les assemblages sertis ou press-fit remplacent avantageusement les colliers simples, qui peuvent créer un décollement local de l'âme au niveau du raccord et constituer un piège à résidus.
Quels matériaux de tuyaux répondent à chaque usage ?
Polyuréthane
Le PUR alimentaire couvre la plage de -40 °C à +90 °C, avec des formulations permettant des pointes à +125 °C. Sa résistance à l'abrasion est nettement supérieure au PVC et au caoutchouc standard pour les mêmes conditions d'usure. Il convient aux poudres, aux granulés secs et aux transferts pneumatiques. Les versions antistatiques intègrent des additifs conducteurs (noir de carbone conducteur) qui abaissent la résistance de surface en dessous de 10⁹ Ω, conformément à ISO 8031. Son point de vigilance réside dans les cycles de nettoyage chimique agressif (soude concentrée à haute température), qui peuvent dégrader certaines formulations : vérifier la résistance à l'hydrolyse dans la fiche technique.
Silicone
Le
silicone alimentaire supporte
de -60 °C à +200 °C en continu, ce qui le rend compatible avec l'autoclave à
+134 °C et les cycles SIP par injection de vapeur. Sa neutralité organoleptique est reconnue : il ne transfère ni goût ni odeur vers l'aliment. Il est couramment utilisé en remplissage à chaud, en conditionnement de produits laitiers pasteurisés et en lignes pharmaceutiques. En revanche, sans renfort, il résiste mal aux fortes pressions et à la dépression : une armature textile ou une spirale inox est nécessaire pour les applications sous pression ou en aspiration. Les certifications BfR XV (Allemagne), FDA et, selon les produits, 3-A ou USP Class VI peuvent être exigées selon le marché cible. Quand passer au PTFE :
- Lorsque les agents de nettoyage incluent des acides ou des bases concentrés à haute température.
- En cas de multi-produits avec changements fréquents et exigence d'inertie totale.
- Pour les produits à base d'alcool fort ou de solvants alimentaires.
- Lorsque la durée de vie du flexible est un critère économique prioritaire.
- En présence de produits gras combinés à un process thermique supérieur à +90 °C.
PTFE et fluoropolymères
Le PTFE offre une inertie chimique quasi totale, de -60 °C à +260 °C. Son âme lisse facilite le nettoyage et ne retient pas les résidus, même en présence de produits visqueux. Sa longévité est généralement supérieure à celle des élastomères classiques dans les environnements chimiquement agressifs. L'âme convolutée (ondulée) améliore la flexibilité mais complexifie le nettoyage. Le PTFE est soumis au règlement UE 10/2011 en tant que plastique fluoré. Ses limites : rigidité plus élevée que le silicone ou le PUR, coût d'achat supérieur à celui des autres matériaux courants, et sensibilité à la déformation permanente sous forte contrainte de serrage.
PVC alimentaire
Le
PVC alimentaire reste le matériau le plus économique pour les transferts de liquides aqueux non gras à basse température. Sa transparence permet le contrôle visuel du flux et la détection d'obstruction ou de fin de rinçage. Les versions sans phtalates répondent aux
exigences UE 10/2011 avec une déclaration de conformité associée. Sa plage d'utilisation est limitée à -20 °C / +60 °C. Au-delà, la paroi se ramollit et perd sa résistance mécanique. En présence de matières grasses, d'alcool fort ou de températures de nettoyage supérieures à +60 °C, le PVC n'est pas adapté.
Quand faut-il choisir un tuyau alimentaire antistatique ?

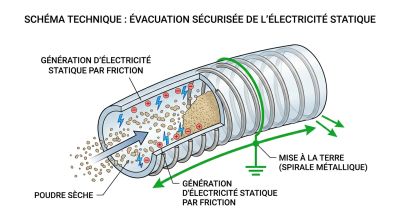

Lors du transport pneumatique de poudres sèches (farine, sucre, amidon, poudre de lait, épices), les particules en mouvement frottent contre la paroi interne du tuyau et génèrent des charges électrostatiques. Dans un environnement contenant des poussières combustibles, cette accumulation peut provoquer une étincelle et déclencher une explosion ou un incendie, en particulier dans les zones classées selon les directives
ATEX (2014/34/UE et 1999/92/CE).Un
tuyau antistatique dissipe ces charges vers la masse via des additifs conducteurs dans la paroi ou une spirale métallique mise à la terre. La résistance de surface doit être inférieure à 10⁹ Ω selon
ISO 8031. La mise à la terre des extrémités de la spirale inox est une condition d'efficacité : un tuyau antistatique non raccordé à la terre ne protège pas.
La version antistatique est nécessaire dans les cas suivants :
- Transfert pneumatique de poudres alimentaires combustibles (poussières d'indice Kst supérieur à 0).
- Aspiration de poudres fines dans un environnement confiné (silo, big bag, mélangeur).
- Process classé en zone 20, 21 ou 22 selon la directive ATEX pour les poussières.
- Vitesse de transport élevée dans des conduites longues favorisant l'accumulation de charges.
- En dehors de ces situations, un tuyau PUR alimentaire standard sans propriété antistatique est suffisant pour le transfert de poudres non combustibles à basse vitesse.
Quelles caractéristiques techniques comparer avant de choisir ?
Épaisseur de paroi
Une paroi épaisse augmente la résistance à l'abrasion interne et à la pression, mais réduit la flexibilité et alourdit le flexible. En transfert de produits abrasifs, une paroi renforcée sous la spirale (là où l'usure se concentre) prolonge la durée de vie sans pénaliser la souplesse de l'ensemble. En revanche, une paroi trop épaisse augmente les pertes de charge pour un même diamètre nominal.
Rayon de courbure
Le rayon de courbure minimal est une donnée fabricant à impérativement respecter lors de l'implantation. Un tuyau courbé en dessous de son rayon minimal s'écrase, rétrécit la section de passage, génère des zones de stagnation propices aux dépôts et fatigue prématurément la paroi. Sur un conditionnement automatisé avec bras mobile, le rayon de courbure dynamique en fonctionnement doit être pris en compte, pas seulement le rayon en position statique.
Résistance à la pression
La pression de service est la pression en fonctionnement normal ; la pression d'éclatement est la pression à laquelle la rupture survient. Entre les deux, un facteur de sécurité de 3 à 4 est courant dans les applications agroalimentaires. En présence de coups de bélier ou de pulsations (pompe à membrane, pompe volumétrique), la pression de service instantanée dépasse la valeur nominale : le choix du renfort textile ou de la tresse acier doit intégrer ces pointes. Demander systématiquement ces trois valeurs au fournisseur pour chaque diamètre.
Résistance à la dépression
En aspiration, la dépression crée une pression différentielle de l'extérieur vers l'intérieur qui tend à écraser le tuyau. La spirale rigide (acier ou inox) maintient la section circulaire sous vide. Un tuyau non spiralé utilisé en aspiration s'écrase et peut obstruer totalement le passage du produit. Plus le diamètre intérieur est grand, plus la force d'écrasement exercée par la dépression est élevée : vérifier que la pression de service en vide indiquée sur la fiche technique couvre le niveau de vide réellement atteint dans l'installation.
Quelles certifications vérifier avant l'achat d'un tuyau alimentaire ?
Réglementations et référentiels selon marché et matériau
Le Règlement (CE) n° 1935/2004 encadre tous les matériaux destinés au contact alimentaire dans l’Union européenne. Il impose qu’ils ne présentent pas de risque pour la santé et qu’ils ne modifient ni la composition, ni le goût, ni l’odeur des aliments.
- Pour les tuyaux en plastique, comme le PVC, le PU, le PTFE ou le PE, le Règlement (UE) n° 10/2011 complète ces exigences avec des listes de substances autorisées et des limites de migration.
- Pour les élastomères, comme le silicone, l’EPDM ou le NBR, il n’existe pas de cadre européen harmonisé équivalent. La conformité peut alors s’appuyer sur le Règlement 1935/2004 et, selon le marché, sur les référentiels FDA 21 CFR 177.2600, BfR XV, 3-A ou NSF/ANSI 51.
- Pour les circuits d’eau potable, des certifications comme KTW, DVGW ou WRAS peuvent également être demandées.
La conformité FDA ne remplace pas la conformité européenne. Les deux référentiels doivent être vérifiés séparément selon le marché visé.
Déclaration de conformité et logique de migration en simulants
Les
tests de migration consistent à immerger un échantillon de matériau dans un simulant alimentaire représentatif du produit réel, à la température et pendant la durée correspondant à l'usage. Les simulants définis par
UE 10/2011 couvrent les familles : aqueux (éthanol 10 %), acide (acide acétique 3 %), alcool (éthanol 20 ou 50 %), gras (huile végétale, simulant D2) et solide (Tenax). Les résultats doivent rester sous les limites de migration globale et spécifique.La Déclaration de conformité (DoC) formalise ces résultats. Elle doit mentionner :
- Le ou les règlements couverts (CE 1935/2004, UE 10/2011, etc.).
- La liste des matériaux constituant l'âme interne.
- Les conditions de test retenues (simulant, température, durée).
- Les limites de migration respectées.
- Le numéro de lot ou la traçabilité associée.
Conception hygiénique des raccords et assemblages

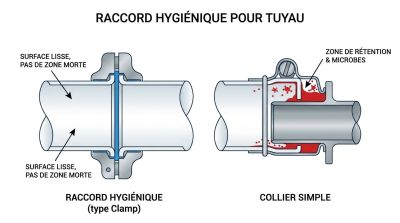

Le choix du raccord est aussi critique que le matériau du tuyau. Les raccords clamp (tri-clamp) en inox 316L avec joint EPDM ou PTFE offrent la meilleure démontabilité pour un nettoyage manuel et une stérilisation répétée. Les raccords DIN 11851 (standard brasserie) et SMS (standard laiterie) permettent une connexion avec la tuyauterie inox existante. La rugosité des surfaces de contact doit être inférieure à Ra 0,8 µm pour limiter l'adhérence bactérienne.
Quels cas d'usage nécessitent un tuyau spécifique ?
Ligne de remplissage
Une
ligne de remplissage de lait, de
jus, de
boissons ou de sauces impose un haut niveau d’hygiène et des changements fréquents de produit. Le
choix du tuyau de remplissage alimentaire doit donc tenir compte de la température, du nettoyage et de la sensibilité du produit transféré. Le silicone alimentaire armé convient à de nombreuses configurations grâce à sa neutralité organoleptique, sa résistance aux remplissages à chaud et sa compatibilité avec les cycles CIP ou SIP.
Le PTFE convoluté est davantage adapté aux produits aromatisés, alcoolisés ou contenant des acides organiques susceptibles de réagir avec un élastomère. Des raccords clamp ou tri-clamp en inox 316L facilitent le démontage pour le nettoyage ou les changements de recette. Le rayon de courbure minimal doit enfin être respecté au niveau de la buse afin d’éviter les zones de stagnation entre deux cycles.
Transfert pneumatique
Le transfert pneumatique de poudres alimentaires combine trois contraintes simultanées : abrasion interne, dépression en phase d'aspiration et risque électrostatique. Le PUR antistatique à spirale inox est la réponse technique standard. La spirale inox maintient la section sous vide et constitue le conducteur de mise à la terre. La résistance de surface inférieure à 10⁹ Ω (ISO 8031) doit être garantie par le fabricant. En sortie de cyclone ou de filtre, les vitesses de particules élevées concentrent l'abrasion : prévoir une épaisseur de paroi renforcée ou un tuyau à intérieur lisse sans soudure interne à ces points précis.
Aspiration
L'aspiration de liquides ou de produits semi-visqueux impose une résistance à l'écrasement sous vide. Un tuyau spiralé en PUR (pour produits secs ou semi-visqueux) ou en silicone armé (pour produits alimentaires chauds) maintient la section circulaire même à forte dépression. Plus le diamètre est grand, plus la force exercée par la dépression est élevée sur la paroi : vérifier que la pression de service en vide (exprimée en mbar ou en mm Hg) indiquée sur la fiche couvre le niveau réel atteint par la pompe à vide. Le rayon de courbure minimal est encore plus critique en aspiration : un coude trop serré provoque un plissement de la paroi et une réduction de débit significative.
Conditionnement automatisé
Les lignes de conditionnement automatisées (dosage, remplissage volumétrique, souffleuse-remplisseuse-bouchonneuse) soumettent les flexibles à des mouvements répétés, des vibrations et des cycles fréquents de connexion/déconnexion. La fatigue est le principal mécanisme de défaillance : un tuyau silicone armé ou PUR de haute qualité, dimensionné avec un rayon de courbure dynamique adapté au bras de la machine, résiste mieux aux cycles. Le suivi par numéro de lot du flexible posé (traçabilité matière) permet de planifier le remplacement préventif avant rupture en production. Les raccords à connexion rapide (clamp) réduisent les temps d'arrêt lors des changements de format.
