Comment choisir un tuyau de remplissage alimentaire ?

Quelles contraintes rencontre une ligne de remplissage alimentaire ?
Quels types de tuyaux équipent une ligne de remplissage ?
Quel tuyau convient au produit conditionné ?
Pourquoi privilégier un tuyau à intérieur lisse ?
Quel matériau choisir pour maintenir la cadence de production ?
Quels raccords sécurisent une ligne de remplissage ?
Que faut-il vérifier avant l'achat et lors de la mise en service d'un tuyau de remplissage ?
Comment dimensionner le tuyau avant l'intégration ?
Quelles informations permettent de consulter un fournisseur ?

💡 L'essentiel à retenir :

Le tuyau pour une ligne de remplissage alimentaire se choisit d'abord selon la nature du produit conditionné : un tuyau PU convient aux poudres abrasives, le silicone ou l'EPDM aux liquides chauds, le PTFE aux produits aromatiques ou aux chimies de nettoyage agressives.
Tout tuyau en contact avec des denrées doit respecter le Règlement (CE) 1935/2004 : innocuité, absence de modification de la composition, absence d'altération organoleptique ; pour les plastiques, le Règlement (UE) 10/2011 impose une Déclaration de Conformité documentée.
Un intérieur lisse réduit la rétention de produit, limite la croissance microbienne et rend le circuit compatible avec les cycles CIP (rinçage à 50–65 °C pendant 20 min, traitement NaOH ou HNO₃, rinçage final 30 min).
Les raccords hygiéniques de type DIN 11851 ou raccord laitier à sertissage suppriment les zones mortes et permettent un démontage rapide lors des changements de lot ou de nettoyage allergènes.
Un tuyau mal dimensionné augmente les pertes de charge et peut provoquer une usure prématurée ou un arrêt de ligne.
Un tuyau PTFE correctement spécifié peut atteindre une durée de vie jusqu'à 4 fois supérieure à celle d'un tuyau standard, réduisant significativement la fréquence des arrêts et des remplacements.

Sur une ligne de remplissage, le tuyau alimentaire n'est pas un simple consommable. Il conditionne la sécurité sanitaire du produit, la régularité de la cadence et la maîtrise des nettoyages. Un mauvais choix de matériau, de structure ou de raccord expose à trois risques concrets : contamination du produit, arrêt non planifié et non-conformité lors d'un audit. Le choix doit donc tenir compte du produit transféré, de la cadence, de la température, de la pression, des mouvements de la machine et du protocole de nettoyage.

Obtenez des devis pour des tuyaux alimentaires

Quelles contraintes rencontre une ligne de remplissage alimentaire ?

Cadence de production

En production continue ou semi-continue, le tuyau alimentaire subit des contraintes mécaniques répétées : pulsations de pompe, variations de pression, cycles de flexion lors des mouvements de la tête de remplissage. Ces sollicitations fatiguent la structure interne et la couche de renfort. Un tuyau sous-dimensionné ou dont le rayon de courbure est trop serré se dégrade prématurément, générant des microfuites ou un décollement de la couche intérieure au mauvais moment.

Voir nos tuyaux alimentaires

Nettoyage régulier

Les lignes alimentaires font l'objet de cycles de nettoyage en place (CIP) après chaque production ou changement de lot. Ces cycles combinent action chimique, action mécanique et chaleur. Les paramètres les plus fréquemment rencontrés comprennent un rinçage à l'eau chaude pendant 20 min entre 50 et 65 °C, sans descendre sous 43 °C, suivi d'un traitement alcalin (NaOH) pour éliminer les graisses et protéines, d'un traitement acide (HNO₃) pour les dépôts minéraux, d'une étape de chlore selon les besoins, puis d'un rinçage final à l'eau claire pendant 30 min. Le tuyau doit résister chimiquement à chacune de ces étapes sans se dégrader, gonfler ou fissurer.

Risques de contamination

Les angles mal conçus, les jonctions imparfaites entre le tuyau et le raccord ou encore les parois irrégulières peuvent retenir des résidus entre deux lots. Ces dépôts créent un environnement favorable au développement microbien et à la formation de biofilms, parfois difficiles à éliminer même avec un nettoyage CIP. Un biofilm mature peut contenir jusqu’à 10 milliards de cellules par cm². La migration de substances issues du matériau vers le produit représente un autre risque. Elle peut modifier sa composition, altérer son goût ou son odeur et engager la responsabilité du producteur au regard du Règlement (CE) n° 1935/2004.

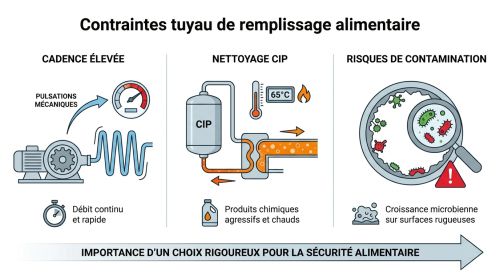

Contraintes tuyau de remplissage alimentaire

Vous êtes fournisseur de tuyau alimentaire ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels types de tuyaux équipent une ligne de remplissage ?

Tuyaux souples

Les tuyaux souples offrent une flexibilité adaptée aux raccordements mobiles, aux têtes de remplissage qui se déplacent et aux configurations de machines compactes. Leur principal atout est la facilité de démontage pour inspection ou nettoyage manuel. En contrepartie, leur tenue en pression reste limitée et ils supportent mal des contraintes de flexion répétées à rayon trop serré.

Tuyaux renforcés

Un renfort textilé, tressé inox ou spiralé acier permet de monter en pression tout en maintenant une certaine souplesse. Ce compromis est adapté aux lignes où la pression de refoulement est significative ou où des phénomènes de coup de bélier apparaissent lors de l'ouverture et la fermeture des vannes. La transparence est parfois sacrifiée au profit de la tenue mécanique.

Tuyaux à intérieur lisse

L'intérieur lisse est une caractéristique structurelle recherchée en contexte alimentaire. Il réduit les pertes de charge, limite la rétention de produit et facilite le passage du CIP en assurant une couverture homogène des surfaces. La rugosité de surface joue un rôle clé : une valeur inférieure à 0,8 µm est couramment visée pour les équipements hygiéniques afin de limiter l'adhérence des biofilms.

Quel tuyau convient au produit conditionné ?

Liquides alimentaires

Pour les liquides aqueux (eau, jus, boissons), le PVC alimentaire convient aux applications à contraintes modérées (jusqu'à 60 °C), mais il est déconseillé pour les produits gras. L'EPDM couvre les boissons et les circuits de nettoyage à température élevée (jusqu'à 90 °C en service, et jusqu'à 164 °C pour les cycles vapeur selon les produits). Le NBR résiste bien aux liquides gras, à la crème, aux huiles végétales et à la mayonnaise dans une plage de -20 à +90 °C.

Produits visqueux

Les sauces, purées, crèmes et chocolats nécessitent un tuyau dont le diamètre intérieur est adapté à la viscosité pour éviter le cisaillement excessif du produit et les pertes de charge trop importantes. Le tuyau en silicone, flexible entre -60 et +200 °C, convient au transfert de produits chauds visqueux. Le rayon de courbure doit être généreux pour ne pas créer de zone de ralentissement local favorisant les dépôts.

Poudres et ingrédients secs

Le transfert de farine, sucre, épices, poudre de lait ou céréales soumet la paroi intérieure du tuyau à l'abrasion. Le tuyau en polyuréthane (PU) est la référence pour ce type d'application, grâce à sa résistance à l'abrasion dans une plage de -40 à +90 °C. Des versions antistatiques existent pour maîtriser les charges électrostatiques lors du transport de poudres fines à risque d'accumulation, avec des résistances de surface inférieures à 10⁹ Ohm.

Produits sensibles

Les arômes, alcools, huiles essentielles et produits allergènes exigent un tuyau à haute inertie chimique pour éviter toute absorption ou migration. Le PTFE, inerte sur une plage de -70 à +260 °C, répond à ces exigences. Il est aussi retenu lorsque le produit doit rester strictement isolé de la matrice du tuyau, par exemple en cas de gestion des allergènes entre deux lots différents nécessitant une séparation de ligne.

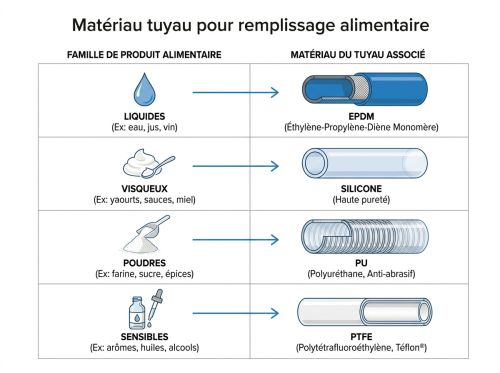

Matériau tuyau pour remplissage alimentaire

Pourquoi privilégier un tuyau à intérieur lisse ?

Un intérieur lisse réduit la résistance à l’écoulement. À débit équivalent, les pertes de charge sont plus faibles, ce qui limite les efforts demandés à la pompe et aide à maintenir un débit régulier pendant tout le cycle de remplissage. Une paroi intérieure bien finie réduit également la quantité de produit retenue entre deux cycles. À l’inverse, une surface rugueuse ou ondulée peut piéger des résidus, générer des pertes de matière et favoriser une dégradation microbiologique.

La circulation des solutions de nettoyage est aussi plus homogène dans un tuyau à intérieur lisse. Lors d’un nettoyage CIP, le liquide atteint plus facilement l’ensemble de la paroi et limite la formation de zones difficiles à rincer. Le contrôle du nettoyage par inspection visuelle, mesure de conductivité ou analyse ATP devient ainsi plus fiable. Enfin, une surface lisse réduit les zones de rétention susceptibles d’abriter des biofilms. Ces contaminations peuvent résister aux agents chimiques habituels et nécessiter un démontage suivi d’un nettoyage manuel. Un tuyau bien conçu facilite donc l’entretien, améliore l’efficacité du CIP et limite les temps d’arrêt.

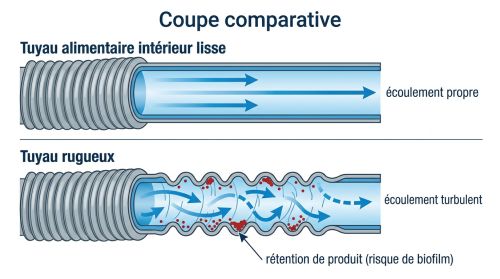

Tuyau alimentaire intérieur lisse vs rugueux

Quel matériau choisir pour maintenir la cadence de production ?

Polyuréthane pour l'abrasion

Le PU s'impose pour les lignes de poudres, granulés et produits secs abrasifs. Sa résistance à l'usure interne est nettement supérieure à celle du PVC dans ce contexte. Sa paroi intérieure peut être lisse tout en offrant une bonne tenue mécanique, ce qui le rend compatible avec des vitesses de transfert élevées. Il supporte des températures de process jusqu'à 90 °C.

Silicone pour la souplesse

Le silicone se distingue par sa souplesse à froid comme à chaud, sa grande amplitude thermique (-60 à +200 °C) et sa compatibilité avec les cycles vapeur. Il convient particulièrement aux liquides alimentaires chauds, aux raccordements nécessitant une flexibilité importante et aux lignes soumises à des températures variables. Sa version translucide permet un contrôle visuel du produit pendant le transfert. Pour choisir entre un tuyau alimentaire en polyuréthane et un tuyau en silicone, il faut notamment comparer la résistance à l’abrasion, la souplesse, la température de service et les contraintes de nettoyage.

PTFE pour la compatibilité chimique

Le PTFE offre la résistance chimique la plus large du marché, ce qui le rend adapté aux produits aromatiques, alcools, acides et aux chimies de nettoyage agressives. Sa durée de vie dans des conditions d'utilisation exigeantes peut atteindre jusqu'à 4 fois celle d'un tuyau standard, ce qui réduit la fréquence des remplacements et les arrêts de ligne associés. Sa surface très lisse limite naturellement l'adhérence des résidus.

Fluoropolymères pour les contraintes élevées

Au-delà du PTFE, d'autres fluoropolymères (FEP, PFA) sont disponibles pour les applications combinant haute température, pression élevée et agressivité chimique extrême. Ces matériaux conviennent aux lignes aseptiques, aux circuits vapeur haute pression ou aux produits fortement acides ou alcalins incompatibles avec les autres matériaux. Leur coût initial est élevé, mais le rapport coût/durée de vie devient favorable sur des lignes à cadence intensive.

Situation	Matériau à envisager	Point à vérifier
Liquide aqueux à température modérée	PVC alimentaire ou EPDM	Température et nettoyage
Produit gras ou huileux	NBR ou matériau compatible	Migration et résistance chimique
Liquide chaud ou ligne mobile	Silicone	Pression à chaud et cycles CIP/SIP
Poudre ou granulé abrasif	PU	Abrasion et antistaticité
Arôme, alcool ou produit très agressif	PTFE, FEP ou PFA	Compatibilité chimique et coût

Quels raccords sécurisent une ligne de remplissage ?

Les raccords hygiéniques sont conçus pour limiter les fuites, faciliter le nettoyage et éviter la rétention de produit. Les modèles en inox 316L, avec une surface intérieure lisse, sont couramment utilisés sur les lignes alimentaires. Les raccords DIN 11851 conviennent aux applications classiques, tandis que les raccords DIN 11864 sont adaptés aux lignes aseptiques.

La jonction entre le tuyau et le raccord doit être parfaitement alignée. Un espace, un joint mal positionné ou une mauvaise fixation peut retenir du produit et créer une zone difficile à nettoyer. Le sertissage offre une liaison stable et réduit les risques de desserrage, de prise d’air et de microfuite. Les raccords rapides facilitent quant à eux le démontage, le nettoyage et les changements de production. Le fournisseur doit pouvoir présenter :

une déclaration de conformité alimentaire ;
une conformité au Règlement (CE) n° 1935/2004 ;
une conformité au Règlement (UE) n° 10/2011 lorsque le matériau est concerné ;
selon le marché, une conformité FDA, NSF ou BfR ;
pour l’eau potable, une certification adaptée comme NSF 61, WRAS, KTW ou DVGW.

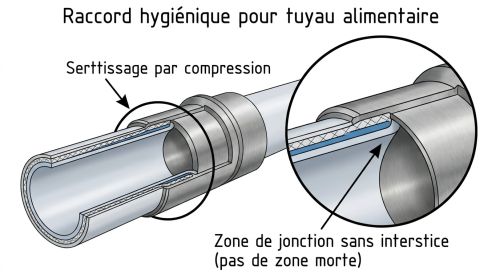

Raccord hygiénique pour tuyau alimentaire

Que faut-il vérifier avant l'achat et lors de la mise en service d'un tuyau de remplissage ?

Checklist avant l'achat d'un tuyau de remplissage :

La nature exacte du produit à transférer (aqueux, gras, alcool, poudre, pH, présence d'allergènes) est documentée.
Les températures de service et de nettoyage (min/max) sont définies et communiquées au fournisseur.
La pression de service maximale, incluant les pics de pression, est calculée avec une marge de sécurité.
Le rayon de courbure minimal requis par la configuration de la machine est mesuré.
La méthode de nettoyage (CIP, SIP, manuel) et la chimie utilisée (NaOH, HNO₃, chlore) sont précisées.
Les certifications requises (DoC UE 10/2011, 1935/2004, FDA, NSF selon marché) sont listées et demandées.
Le type de raccord et le mode d'assemblage (sertissage, collier) sont définis en cohérence avec la politique hygiénique de la ligne.

Checklist lors de la mise en service :

Un rinçage initial à l'eau chaude (80 °C pendant 8 heures) est réalisé pour éliminer les résidus de fabrication et stabiliser le matériau.
Le rayon de courbure effectif est vérifié visuellement et comparé aux spécifications du fabricant.
L'étanchéité des raccords est contrôlée sous pression avant le premier cycle de production.
L'alignement interne tuyau-raccord est vérifié pour détecter toute zone morte à la jonction.
Un premier cycle CIP complet est réalisé et validé avant la mise en production.

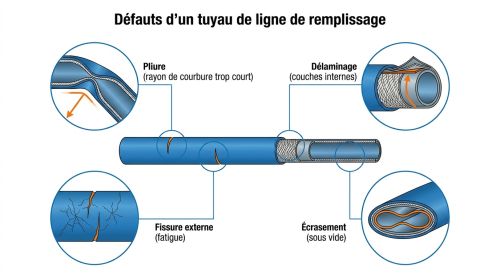

Défauts d'un tuyau de ligne de remplissage

Comment dimensionner le tuyau avant l'intégration ?

Diamètre intérieur

Le diamètre intérieur conditionne directement la vitesse d'écoulement et les pertes de charge. Un diamètre trop faible augmente la vitesse, ce qui génère turbulences, échauffement du produit et usure accélérée de la paroi interne pour les produits abrasifs. Un diamètre trop grand ralentit l'écoulement et peut favoriser la sédimentation des produits chargés. La relation Q = (π × D² / 4) × V permet de vérifier la cohérence entre le débit attendu et la vitesse d'écoulement cible.

Longueur utile

La longueur totale du circuit contribue aux pertes de charge linéaires. Une longueur minimale réduit ces pertes et limite le nombre de courbures. Il est conseillé de majorer la longueur calculée de 20 à 30 % pour tenir compte des pertes singulières liées aux raccords, coudes et vannes.

Rayon de courbure

Le rayon de courbure minimal est une donnée critique à relever sur la fiche technique du fabricant. En l'absence de données fabricant, une règle d'estimation courante applique un coefficient de 6 fois le diamètre extérieur. Pour les applications dynamiques (tête de remplissage mobile), une majoration supplémentaire de 20 % est recommandée. En dessous de ce rayon, la couche interne se plisse, le débit chute et la durée de vie du tuyau se réduit fortement.

Pression et débit

La pression de service doit être calculée en incluant les pics de pression générés par les coups de bélier lors de la fermeture rapide des vannes. La pression de service retenue représente généralement un tiers de la pression d'éclatement indiquée par le fabricant. Les tuyaux renforcés (tresse inox, spirale) sont sélectionnés dès que la pression nominale dépasse les capacités d'un tuyau souple standard.

Quelles informations permettent de consulter un fournisseur ?

Pour proposer un tuyau adapté, le fournisseur des tuyaux alimentaires doit connaître les principales contraintes de la ligne :

Produit transporté : nature du produit, pH, présence de graisses, d’alcool, de solvants, d’arômes ou d’allergènes.
Cadence de production : débit attendu, nombre de cycles par heure et durée quotidienne d’utilisation.
Températures : température du produit, pics de process et température des cycles de nettoyage.
Méthode de nettoyage : nettoyage CIP ou manuel, produits chimiques utilisés, concentrations et durée des cycles.
Configuration de la machine : type de raccords, espace disponible, mouvements de la ligne, longueur et rayon de courbure nécessaires.

Ces informations permettent de choisir le matériau, le diamètre, le renforcement et les raccords adaptés au process.
